XL-21 Quadro fisso con scatola di distribuzione dell'energia

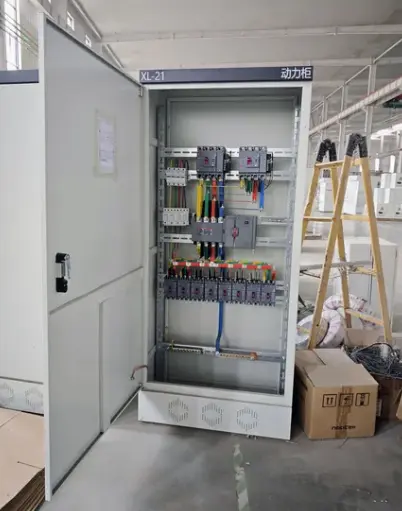

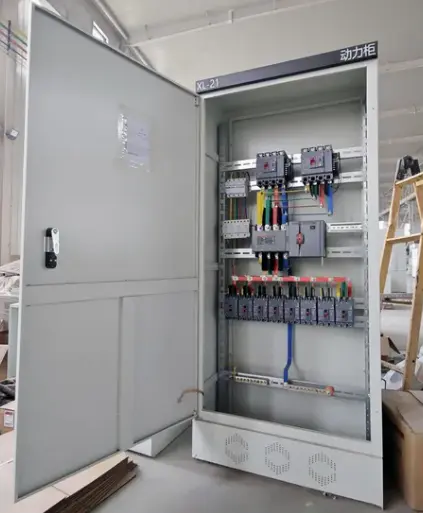

Il quadro elettrico con scatola di distribuzione dell'alimentazione fissa XL-21 è un armadio di distribuzione dell'alimentazione a bassa tensione chiuso montato a parete o a pavimento, generalmente con potenza nominale fino a 630 A. È dotato di una struttura di montaggio interno di tipo fisso, il che significa che tutti gli interruttori automatici, i contattori, i misuratori e i terminali sono montati in modo permanente su guide interne o piastre di montaggio, anziché essere estraibili.

Cosa fa questo prodotto?

● Riceve e distribuisce l'energia elettrica da una fonte principale in ingresso a più circuiti derivati ​​in uscita

● Fornisce protezione da sovracorrente e da cortocircuito per le apparecchiature a valle utilizzando interruttori automatici scatolati (MCCB) o interruttori automatici miniaturizzati (MCB)

● Consente il controllo locale di motori, circuiti di illuminazione e altri carichi tramite pulsanti o selettori montati sulla porta

● Ospita dispositivi di misurazione e monitoraggio come amperometri, voltmetri e misuratori di potenza digitali

● Isola i circuiti per una manutenzione sicura utilizzando un interruttore principale in ingresso o un interruttore automatico

Parametri tecnici

Standard e certificazioni

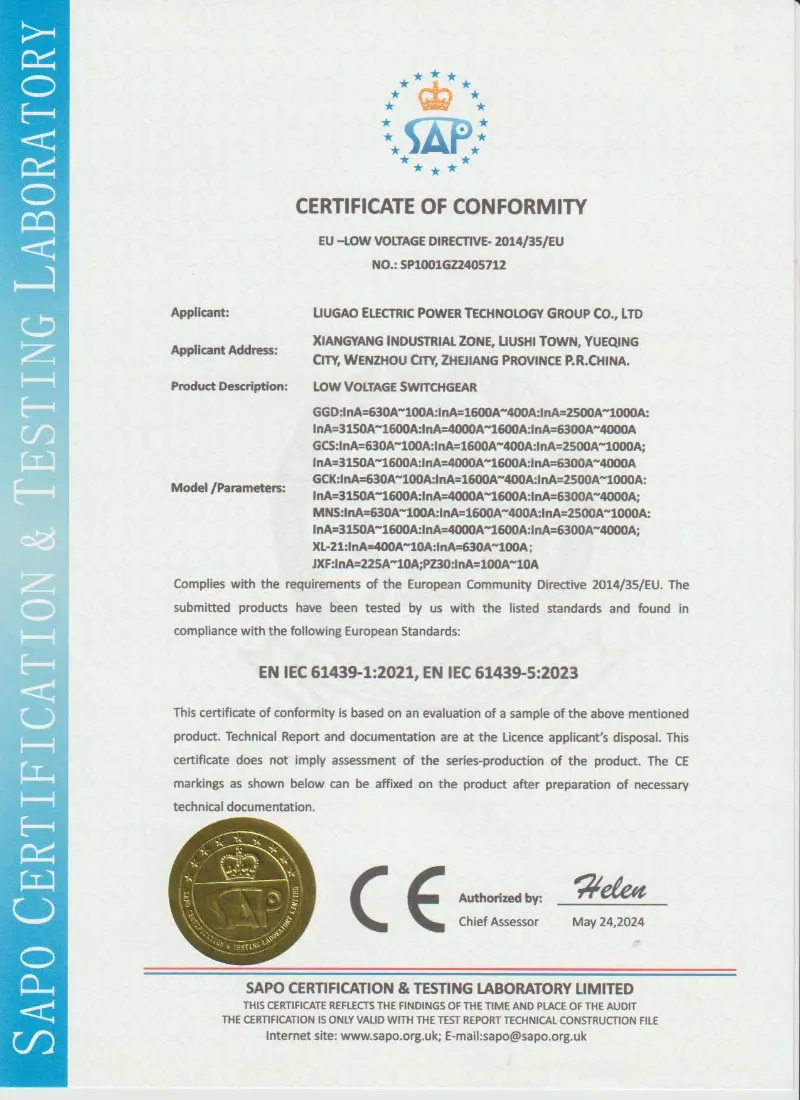

Il quadro elettrico fisso XL-21 con scatola di distribuzione dell'energia può essere prodotto secondo IEC 61439, GB/T 7251 e requisiti tecnici specifici del progetto. Lugao Power supporta test di routine in fabbrica prima della spedizione, inclusi test di resistenza di isolamento, test di tensione di resistenza alla frequenza industriale, ispezione del cablaggio, test di funzionamento meccanico e ispezione visiva.

• IEC 61439 quadri e apparecchiature di controllo a bassa tensione
• Sistema di gestione della qualità di fabbrica ISO
• Rapporto di prova di routine disponibile prima della consegna
• Ispezione di terze parti supportata su richiesta
• OEM e personalizzazione specifica del progetto disponibile

A differenza dei più grandi estraibiliquadri, XL-21 è progettato per applicazioni in cui i cambi di circuito sono poco frequenti e la semplicità viene privilegiata rispetto alla flessibilità modulare. Il suo design fisso offre costi iniziali inferiori, ingombro ridotto e installazione più semplice. In sostanza, l'armadio di distribuzione XL-21 è il cavallo di battaglia della distribuzione di energia di piccole e medie dimensioni: affidabile, semplice ed economico.

Vantaggi del prodotto

Il quadro elettrico fisso XL-21 con scatola di distribuzione dell'alimentazione offre numerosi vantaggi interessanti che lo rendono la scelta preferita per le applicazioni di distribuzione fissa.

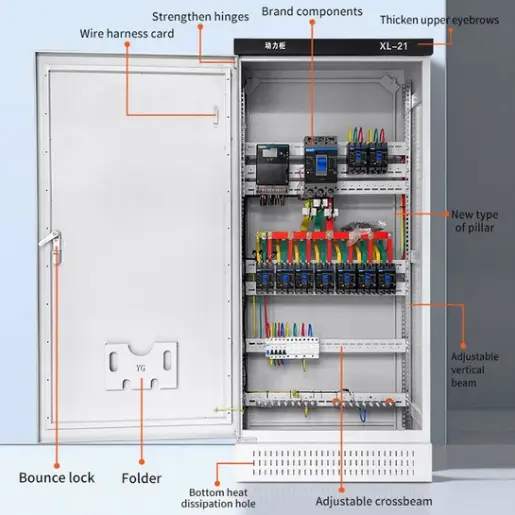

Caratteristiche del prodotto

Il pannello di distribuzione dell'alimentazione a bassa tensione incorpora le seguenti caratteristiche distintive che lo differenziano dalle scatole di distribuzione fisse concorrenti.

Telaio saldato con doppio rivestimento: il telaio principale è realizzato in acciaio laminato a freddo da 1,5 mm a 2,0 mm con saldatura ad arco continua protetta da CO₂ su tutti i giunti. Dopo la saldatura, l'intero involucro viene sottoposto a sgrassaggio, fosfatazione e verniciatura a polvere elettrostatica (minimo 70μm) in RAL 7035. Questa protezione a doppio strato supera significativamente le prestazioni delle scatole rivettate o assemblate con bulloni in ambienti corrosivi.

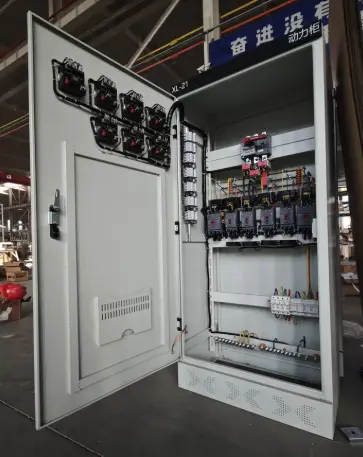

Porta a battente con apertura a 130°: la porta anteriore è dotata di robuste cerniere in acciaio inossidabile che consentono l'apertura a 130°, oltre a un meccanismo di chiusura a tre punti (superiore, centrale, inferiore) con maniglia standard DIN. È prevista una finestra trasparente dello strumento per la lettura del contatore senza aprire la porta.

Pannelli laterali e posteriori rimovibili: entrambi i pannelli laterali e il pannello posteriore sono rimovibili utilizzando una chiave esagonale standard. Ciò consente un accesso a 360° ai componenti interni durante l'installazione o la manutenzione, una caratteristica raramente presente nelle scatole di distribuzione a basso costo.

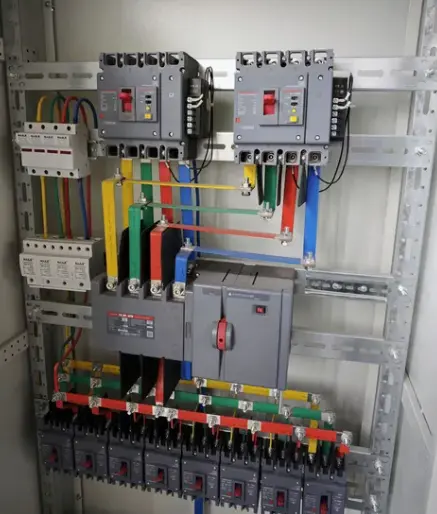

Guide di montaggio universali: Internamente l'armadio è dotato sia di piastre di montaggio forate (per dispositivi con montaggio a vite) che di guide DIN a cappello (per dispositivi a scatto). Questo design a doppio sistema è compatibile con qualsiasi marca di MCCB, MCB, contattore o morsettiera.

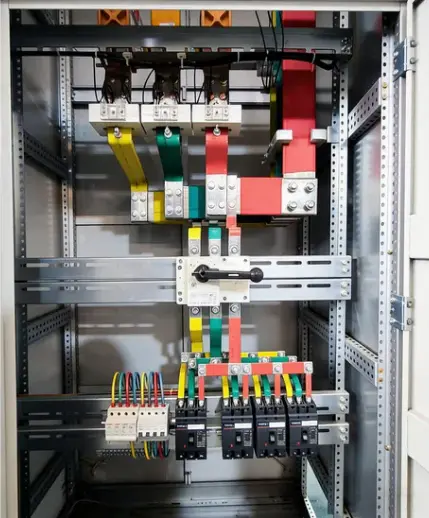

Barre collettrici di neutro e terra integrate: la barra neutra in rame (piena capacità) e la barra di terra (metà capacità) installate in fabbrica corrono per l'intera altezza dell'armadio, con punti di collegamento preforati ogni 50 mm. Non è necessario aggiungere sbarre separate in loco.

Sistema di gestione dei cavi: canaline per cavi verticali su entrambi i lati sinistro e destro, ciascuna con coperture rimovibili. I fori di ingresso/uscita dei cavi sono forniti sulle pareti superiore, inferiore e su entrambe le pareti laterali. Una canalina di cablaggio di controllo separata separa il cablaggio a bassa tensione dai cavi di alimentazione.

Interruttore di isolamento in ingresso con interblocco porta: la maniglia dell'interruttore principale in ingresso è interbloccata meccanicamente con la porta anteriore: la porta non può essere aperta a meno che l'interruttore principale non sia in posizione OFF. Questa funzione di sicurezza impedisce il contatto accidentale con parti sotto tensione.

Etichettatura del circuito serigrafata: ogni posizione del circuito è chiaramente etichettata sulla piastra di montaggio interna utilizzando una stampa serigrafata resistente all'usura. Le etichette non sbiadiscono né si staccano come gli adesivi adesivi.

Applicazione del prodotto

Il quadro elettrico fisso XL-21 con scatola di distribuzione dell'energia è ampiamente utilizzato nei seguenti settori:

● Impianti industriali: officine meccaniche, linee di assemblaggio, attrezzature per la movimentazione dei materiali, stazioni di saldatura (tipicamente alimentatori da 100 A a 630 A)

● Edifici commerciali – Centri commerciali, uffici, negozi al dettaglio, ristoranti (illuminazione e distribuzione elettrica generale)

● Residential complexes – Apartment building floor distribution, community facilities, parking lot lighting

● Infrastrutture – Illuminazione delle gallerie, alimentazione dei caselli autostradali, armadi di controllo dell'illuminazione stradale

● Sistemi HVAC – Distribuzione principale per impianti di refrigerazione, unità di trattamento dell'aria, sale pompe

● Alimentazione temporanea in siti: rimorchi edili, distribuzione di energia per eventi, set di produzione cinematografica

In tutti questi scenari, l'armadio di distribuzione elettrica fornisce un equilibrio tra costi, affidabilità e facilità di manutenzione che i quadri più complessi non possono eguagliare.

Domande frequenti

Qual è il range di corrente nominale del quadro XL-21?

La scatola di distribuzione fissa XL-21 può solitamente essere configurata da 100 A a 630 A in base al carico di progetto e alla progettazione del circuito.

Lugao può personalizzare il layout dei componenti interni?

SÌ. Possiamo personalizzare il layout di MCCB, MCB, contattori, contatori, terminali, sbarre e posizioni di ingresso cavi in ​​base al vostro schema unifilare.

Quali informazioni devo fornire per il preventivo?

Fornire tensione nominale, corrente nominale, numero di circuiti in entrata e in uscita, specifiche dell'interruttore, grado di protezione, tipo di installazione, quantità e porta di destinazione.

Potete fornire schemi elettrici prima della produzione?

SÌ. Lugao può fornire disegni di layout, schemi elettrici e documenti di conferma tecnica prima della produzione per l'approvazione del cliente.

Il mobile XL-21 è adatto per l'uso esterno?

Gli armadi XL-21 standard vengono utilizzati principalmente all'interno. Per le applicazioni esterne, possiamo personalizzare una protezione IP più elevata, struttura antipioggia e rivestimento anticorrosione.

Imballaggio, spedizione, post-vendita e domande frequenti

Imballaggio e spedizione

Confezione individuale:Ogni mobile è avvolto in carta antiruggine VCI, quindi in pluriball, quindi in pellicola estensibile e infine collocato in una cassa di compensato da 10 mm con protezioni dei bordi in acciaio.

Termini di spedizione:FOB Ningbo, porti principali CIF o franco fabbrica.

Tempi di consegna:15 giorni lavorativi per configurazioni standard (fino a 10 unità).

Servizio post-vendita – Garanzia di 1 anno

●Periodo di garanzia:12 mesi dalla messa in servizio o 18 mesi dalla spedizione, a seconda di quale evento si verifichi per primo.

●Copertura:Difetti di fabbricazione tra cui crepe nelle saldature del telaio, guasti al rivestimento (non abrasivo), blocco della porta difettoso ed errori di cablaggio.

● Esclusioni:Danni derivanti da installazione non corretta, sovraccarico oltre la corrente nominale, impatto fisico, corrosione da sostanze chimiche non specificate o forza maggiore.
