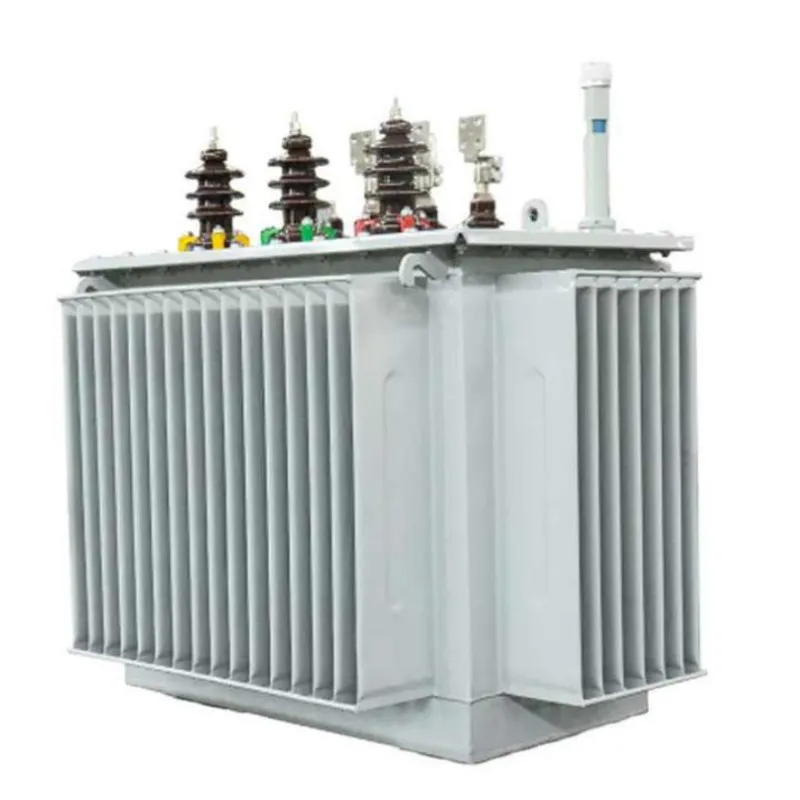

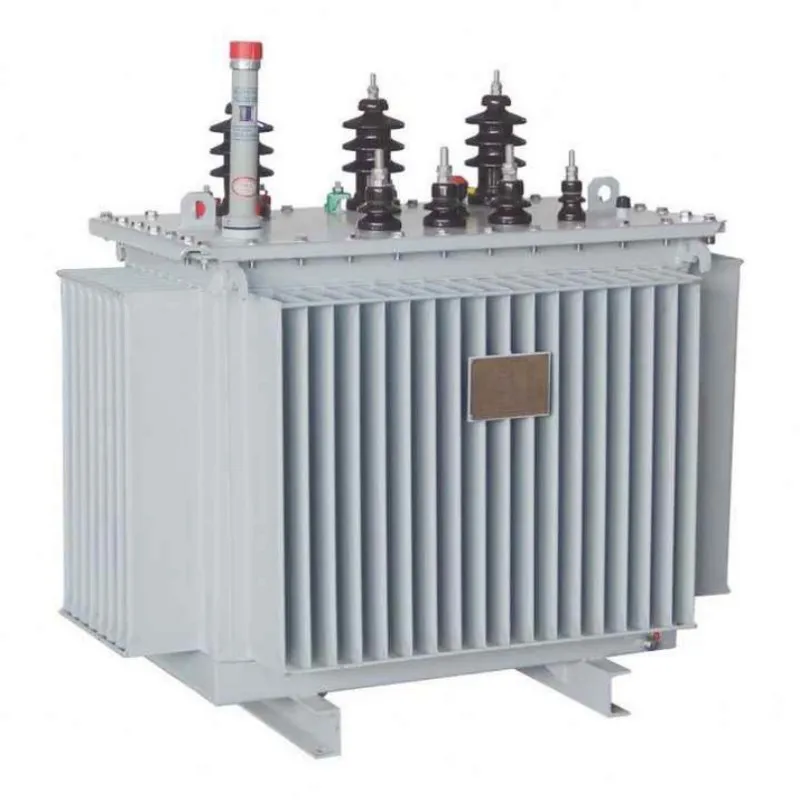

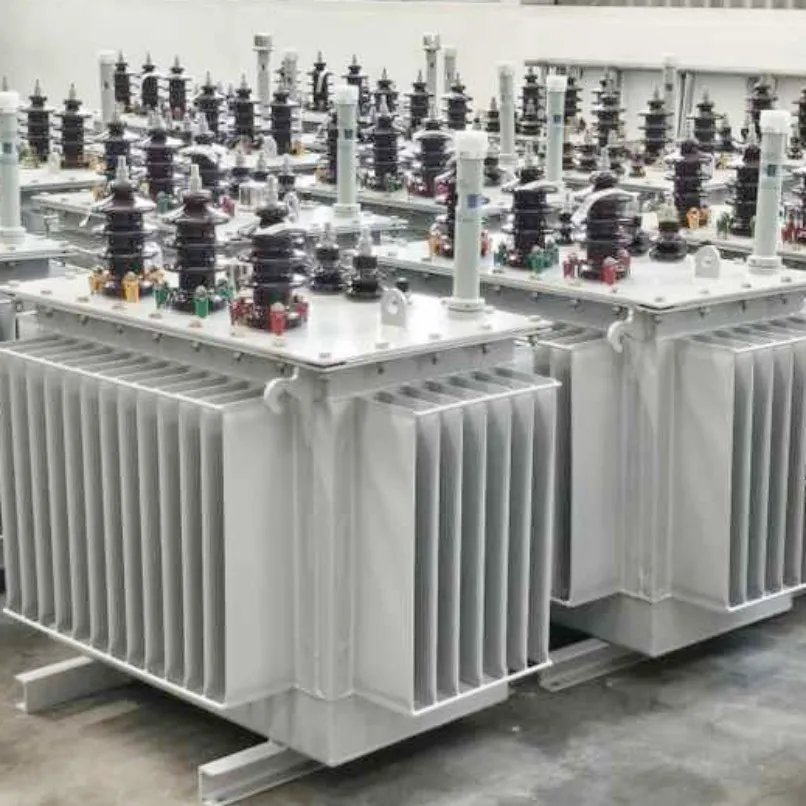

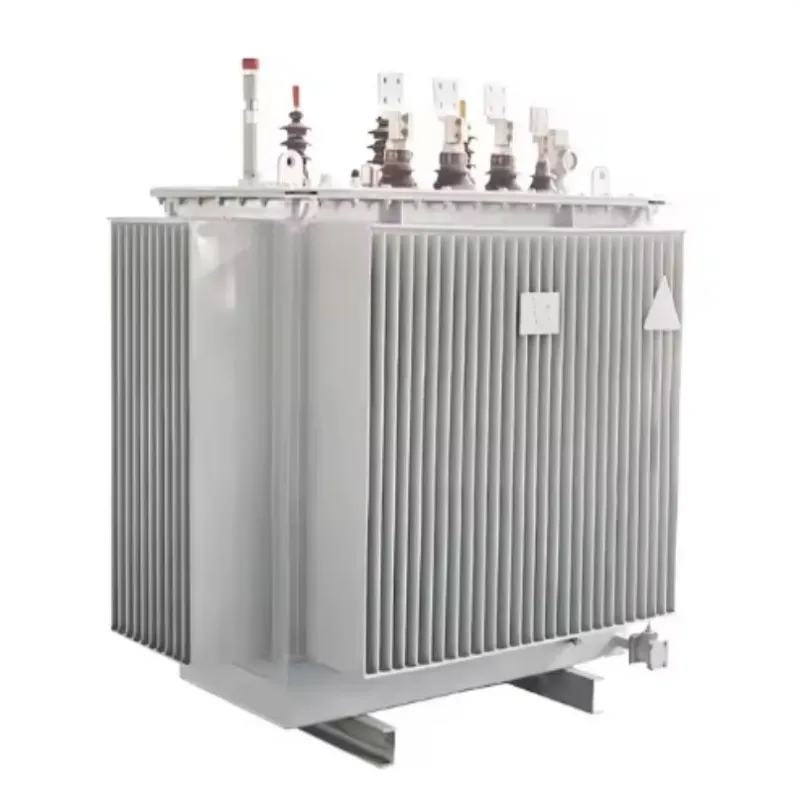

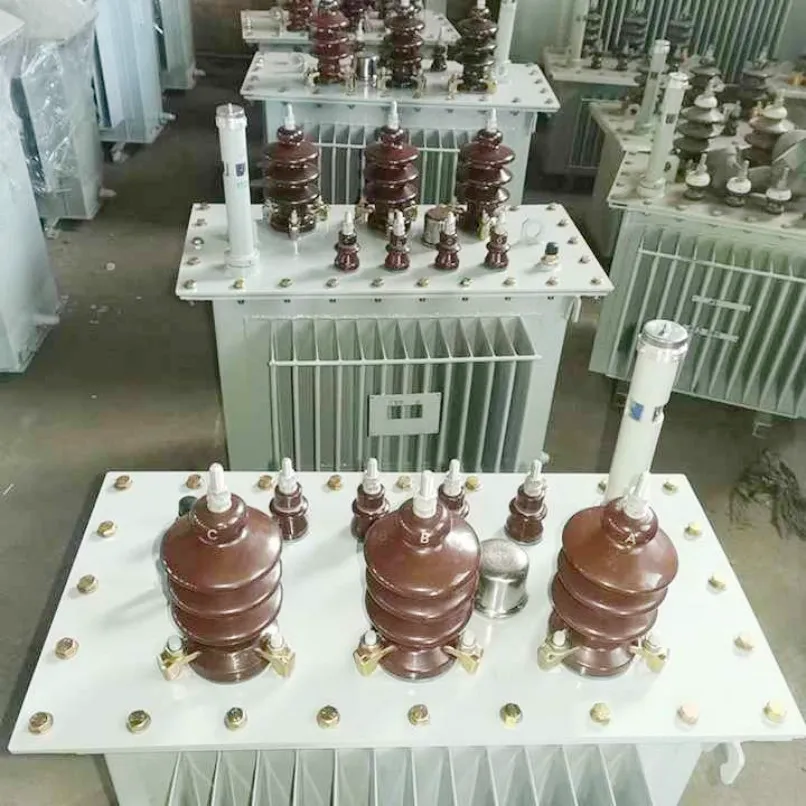

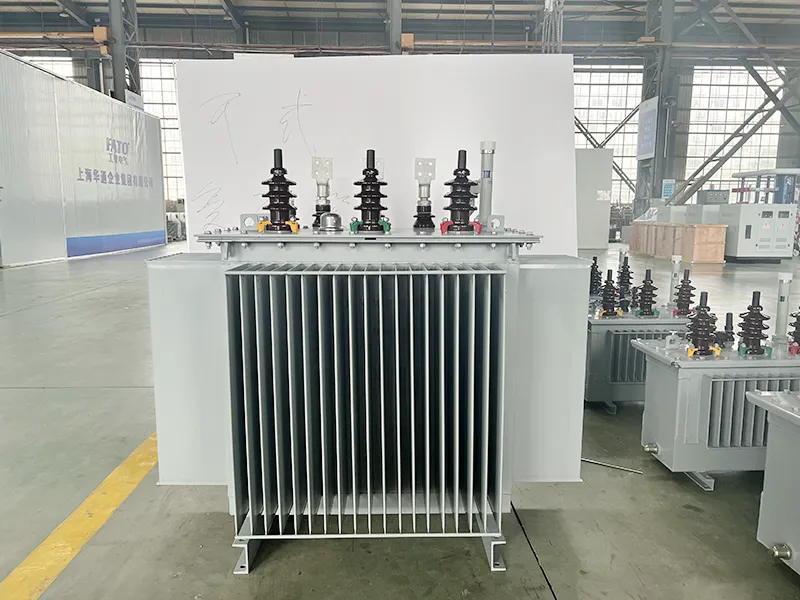

Trasformatore di distribuzione dell'energia a bagno d'olio step-down

Il nostro trasformatore di distribuzione dell'alimentazione immerso in olio step-down è progettato per convertire l'elettricità a media o alta tensione (come 11 kV, 22 kV o 33 kV) in un'uscita standardizzata a bassa tensione (come 400 V o 230 V) adatta al consumo dell'utente finale. Questo prodotto è ideale per le reti di distribuzione dell'energia che richiedono una regolazione affidabile della tensione, un'elevata capacità di sovraccarico e una durata a lungo termine.

ILtrasformatorepresenta un nucleo in acciaio al silicio a grani orientati a basse perdite e avvolgimenti in rame ad alta conduttività, riducendo significativamente le perdite a vuoto e a carico. Il sistema di raffreddamento a bagno d'olio garantisce un'efficiente dissipazione del calore, mentre la struttura completamente sigillata impedisce l'ingresso di umidità e l'ossidazione dell'olio, riducendo le esigenze di manutenzione e prolungando la vita operativa.

Caratteristica e applicazione del prodotto

Caratteristiche

1. Soddisfa o supera gli standard IEC, ANSI, GB e SANS

2. Struttura completamente sigillata con design del serbatoio ondulato

3. Elevata capacità di sovraccarico e stabilità termica

4. Funzionamento silenzioso e alta efficienza

5. Design compatto adatto per installazioni su palo o a terra

6. Robusta capacità di resistenza al cortocircuito

7. Installazione semplice e manutenzione ridotta

8. Lunga durata con supporto a vita

9. Disponibile con più intervalli di prese per la regolazione della tensione

10. Sono disponibili opzioni di olio isolante ecologico

Domande e risposte: approfondimenti chiave sul trasformatore di distribuzione dell'energia immerso in olio

D: Cos'è un trasformatore step-down?

R: Un trasformatore step-down è un tipo di trasformatore elettrico che riduce l'elevata tensione di ingresso a una tensione di uscita inferiore. Consiste in più spire sull'avvolgimento primario e meno spire sull'avvolgimento secondario. Questo tipo dienergia trasformatoreè essenziale nei sistemi di distribuzione dell'energia per fornire in sicurezza livelli di tensione utilizzabili ad apparecchiature industriali, edifici commerciali e aree residenziali.

D: Cosa rende questo trasformatore abbassatore efficiente dal punto di vista energetico?

R: Il nostro trasformatore utilizza acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità e strutture di giunzione del nucleo ottimizzate, che riducono significativamente l'isteresi e le perdite di correnti parassite. Ciò si traduce in minori perdite a vuoto e a carico rispetto ai trasformatori convenzionali, riducendo direttamente i costi operativi.

D: In che modo il sistema di raffreddamento a bagno d'olio migliora le prestazioni?

R: L'olio isolante funge sia da mezzo dielettrico che da refrigerante. Trasferisce in modo efficiente il calore dal nucleo e dagli avvolgimenti alla superficie del serbatoio, dove si dissipa nell'ambiente circostante. Ciò garantisce un funzionamento stabile anche in condizioni continue di carico elevato o di temperatura elevata.

D: Questo trasformatore è adatto per l'uso esterno?

R: Sì. Il design del serbatoio ondulato completamente sigillato protegge i componenti interni da umidità, polvere e ambienti corrosivi. È ideale per installazioni esterne come sottostazioni, piazzali industriali e reti di distribuzione elettrica rurali.

Principali scenari applicativi

Impianti industriali:Fornisce alimentazione affidabile a bassa tensione per fabbriche, impianti di lavorazione e macchinari pesanti.

Edifici commerciali:Utilizzato nei centri commerciali, nei complessi di uffici e negli hotel per ridurre la media tensione a livelli sicuri.

Distribuzione elettrica residenziale:Installato in sottostazioni comunitarie o configurazioni su palo per l'alimentazione domestica.

Sistemi di energia rinnovabile:Si integra con parchi solari ed impianti eolici per la regolazione della tensione e la connessione alla rete.

Progetti infrastrutturali:Adatto per aeroporti, ferrovie, ospedali e data center che richiedono elevata affidabilità.

Parametro del prodotto (specifica)

Tabella: Trasformatore step-down in bagno d'olio - Specifiche tipiche (11 kV/0,4 kV)

Trasformatore di tipo a secco o a bagno d'olio

Scegli untrasformatore in olionelle seguenti situazioni:quando è richiesta l'installazione all'esterno; quando è necessaria una maggiore efficienza energetica; quando è richiesta una maggiore capacità di sovraccarico; quando è necessaria una capacità media o grande; o quando si cerca una soluzione di distribuzione dell'energia economicamente vantaggiosa.

Scegli un trasformatore di tipo a secco nelle seguenti situazioni:quando il trasformatore è installato all'interno; quando la sicurezza antincendio è fondamentale; quando l'uso di mezzi a base di olio è vietato in loco; o quando il progetto coinvolge ospedali, centri commerciali, data center o grattacieli.

Riepilogo:I trasformatori immersi in olio sono più adatti per applicazioni di distribuzione dell'energia in rete esterna, industriale e pubblica.Trasformatori a seccosono più adatti per uso interno e luoghi con severi requisiti di sicurezza antincendio.

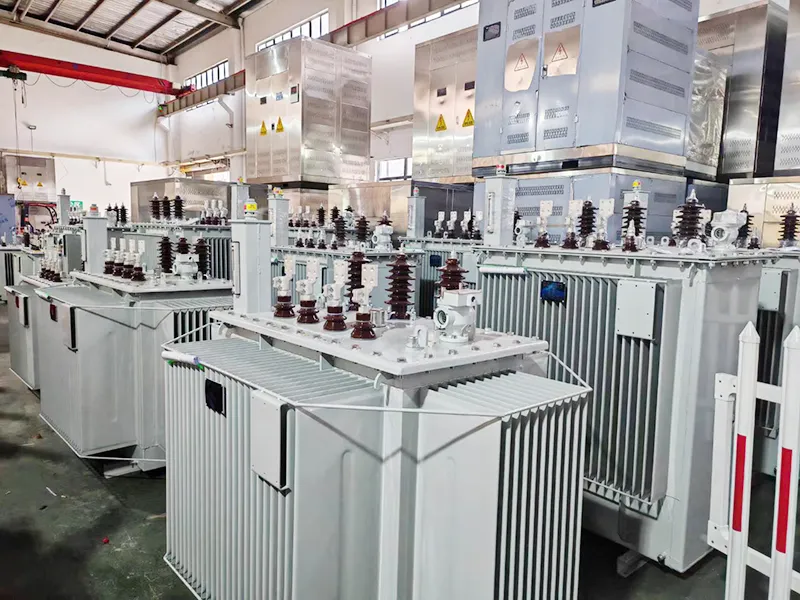

Dettagli di produzione

Materiale e processo di base

Il nucleo è costruito utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design del giunto a sovrapposizione a gradini, che minimizza le perdite a vuoto e riduce la corrente di magnetizzazione. Il nucleo è legato con nastro di vetro semi-secco per garantire integrità strutturale e bassa rumorosità.

Struttura avvolgibile

Gli avvolgimenti ad alta e bassa tensione sono realizzati con conduttori in rame privi di ossigeno. Gli avvolgimenti a bassa tensione adottano una struttura a lamina o elicoidale con condotti dell'olio longitudinali, migliorando la resistenza meccanica e la capacità di resistenza ai cortocircuiti.

Sistema di isolamento e raffreddamento

Viene utilizzato olio minerale di alta qualità o un fluido isolante ecologico con punto di fiamma elevato. Il sistema isolante in carta oleata è sottoposto a processi di essiccazione sotto vuoto e riempimento d'olio per eliminare l'umidità e l'aria residue, garantendo elevata rigidità dielettrica e affidabilità a lungo termine.

Serbatoio e sigillatura

Il design del serbatoio ondulato fornisce la compensazione dell'espansione termica senza la necessità di un conservatore. La struttura completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità, riducendo la frequenza di manutenzione e prolungando la durata dell'olio.

La dotazione standard comprende

1. Indicatore del livello dell'olio con allarme di basso livello

2. Valvola limitatrice di pressione

3. Termometro a quadrante con contatti di allarme

4. Relè gas opzionale per il rilevamento dei guasti

Perché scegliere il trasformatore step-down Lugao

Il trasformatore step-down immerso in olio Lugao è progettato per ridurre la tensione media o alta, come 11 kV, 22 kV, 33 kV, a bassa tensione, come 400 V o 230 V, per una distribuzione sicura dell'energia.

Alta efficienza:Il nucleo in acciaio al silicio a basse perdite riduce le perdite a vuoto e consente di risparmiare energia.

Prestazioni stabili:Gli avvolgimenti in rame e la struttura ottimizzata garantiscono un'uscita di tensione stabile.

Forte capacità di raffreddamento:Il sistema di raffreddamento a bagno d'olio fornisce un'eccellente dissipazione del calore e supporta il funzionamento a lungo termine.

Serbatoio completamente sigillato:Previene l'umidità, la polvere e l'ossidazione dell'olio, riducendo la manutenzione.

Elevata resistenza al cortocircuito:La forte struttura di avvolgimento e bloccaggio migliora la sicurezza durante i guasti della rete.

Uso esterno:Adatto per sottostazioni, fabbriche, reti rurali, edifici commerciali e progetti di energia rinnovabile.

Design personalizzato disponibile:È possibile personalizzare tensione, capacità, gruppo vettoriale, intervallo di prese, metodo di raffreddamento e tipo di serbatoio.

Test rigorosi prima della consegna:Ogni trasformatore viene testato per rapporto di tensione, resistenza dell'avvolgimento, isolamento, perdita a vuoto, perdita di carico, impedenza e perdita d'olio.

Lugao fornisce soluzioni di trasformatori OEM e ODM con qualità affidabile, consegna rapida e supporto tecnico professionale.

Servizio post-vendita del prodotto

1. Riparazione o sostituzione gratuita per problemi di qualità causati da difetti di fabbricazione entro un anno.

2. I danni causati da errore umano o forza maggiore (fulmini, inondazioni, incendi, ecc.) non sono coperti dalla garanzia.
