Produttore affidabile di quadri per le esigenze di energia industriale globale

Quando i relè di protezione non riescono a eliminare un guasto entro la finestra critica di 0,1 secondi, l'arco elettrico risultante può vaporizzare le sbarre collettrici e innescare catastrofici blackout della sottostazione. Operando come produttore specializzato di quadri elettrici con sede in Cina, Lugao Power Co., Ltd. elimina queste vulnerabilità di distribuzione attraverso i nostri sistemi di quadri con involucro metallico certificati IEC e rigorosamente testati. Dal 2016, la nostra struttura certificata ISO9001 e SGS fornisce quadri isolati in aria e in gas che forniscono a servizi pubblici, appaltatori EPC e strutture industriali soluzioni di protezione e controllo affidabili e plug-and-play, riducendo i tempi di messa in servizio in loco fino al 50%.

Come scegliere tra isolamento in aria eQuadri isolati in gasper il tuo progetto?

Quando si valutano fornitori qualificati di quadri, i team di approvvigionamento tecnico chiedono spesso: dovremmo specificare la tecnologia AIS o GIS per la nostra sottostazione? La risposta dipende dall'area disponibile del sito, dalle condizioni ambientali e dalla strategia di manutenzione a lungo termine.



I quadri isolati in aria (AIS) presentano una struttura tradizionale e trasparente con punti di disconnessione visibili e sbarre accessibili. Questo design privilegia la facilità di ispezione, la semplicità di manutenzione e l'efficienza dei costi. Le soluzioni AIS di Lugao, come i quadri con involucro metallico da 13,8 kV, sono progettate con un robusto telaio in acciaio, materiali isolanti ad alta resistenza e sbarre in rame, garantendo un funzionamento affidabile in ambienti di sottostazione standard dove lo spazio non è fortemente limitato.



I quadri isolati in gas (GIS), al contrario, adottano un involucro compatto e completamente sigillato riempito con gas SF6, che offre un'eccezionale rigidità dielettrica in una frazione dell'ingombro. Questo design è ideale per sottostazioni sotterranee urbane, grattacieli e zone industriali con proprietà immobiliari limitate.



Entrambi i progetti condividono vantaggi fondamentali: pre-test in fabbrica, costruzione modulare e implementazione rapida, ma la scelta in definitiva si allinea agli standard della rete locale, all'area disponibile del sito e ai requisiti di accesso per la manutenzione. Lugao offre entrambe le configurazioni con personalizzazione completa, garantendo un'integrazione perfetta indipendentemente dalle specifiche del progetto regionale.

In che modo Lugao convalida l'integrità dielettrica e la capacità di resistenza al cortocircuito?

I quadri devono resistere ai fulmini, alle sovratensioni di commutazione e alle immense forze elettromagnetiche generate durante i guasti della rete. I sistemi di quadri Lugao sono progettati con basi ad alto dielettrico convalidate attraverso test rigorosi: resistenza alla frequenza di rete a 42 kV per un minuto e resistenza all'impulso di fulmine a 75 kV sul lato alta tensione, soddisfacendo o superando gli standard IEC 62271-1.

La capacità di resistenza al cortocircuito non è negoziabile. I nostri quadri sono testati per la resistenza al cortocircuito, con esempi che includono da 20 kA a 40 kA RMS sul lato alta tensione. Le ispezioni post-test confermano l'integrità del giunto delle sbarre e l'assenza di deformazione strutturale, garantendo agli ingegneri di progetto la stabilità del sistema nelle condizioni di guasto più impegnative.

Quali protezioni strutturali e adattamenti ambientali sono integrati?

Esposto agli agenti atmosferici, alla polvere e agli urti accidentali, l'involucro del quadro rappresenta la prima difesa contro il degrado ambientale. I quadri Lugao raggiungono gradi di protezione IP4X per le unità interne e gradi più elevati per le installazioni esterne, fornendo un'efficace resistenza all'ingresso di particelle solide e agli spruzzi d'acqua. Costruito in acciaio resistente alla corrosione con trattamenti superficiali anticorrosione (spessore ≥ 2 mm per i componenti critici), l'alloggiamento resiste a temperature ambientali estreme, elevata umidità e atmosfere costiere corrosive, garantendo l'integrità strutturale per decenni di servizio.

Quali configurazioni, classi di tensione e capacità può fornire Lugao?

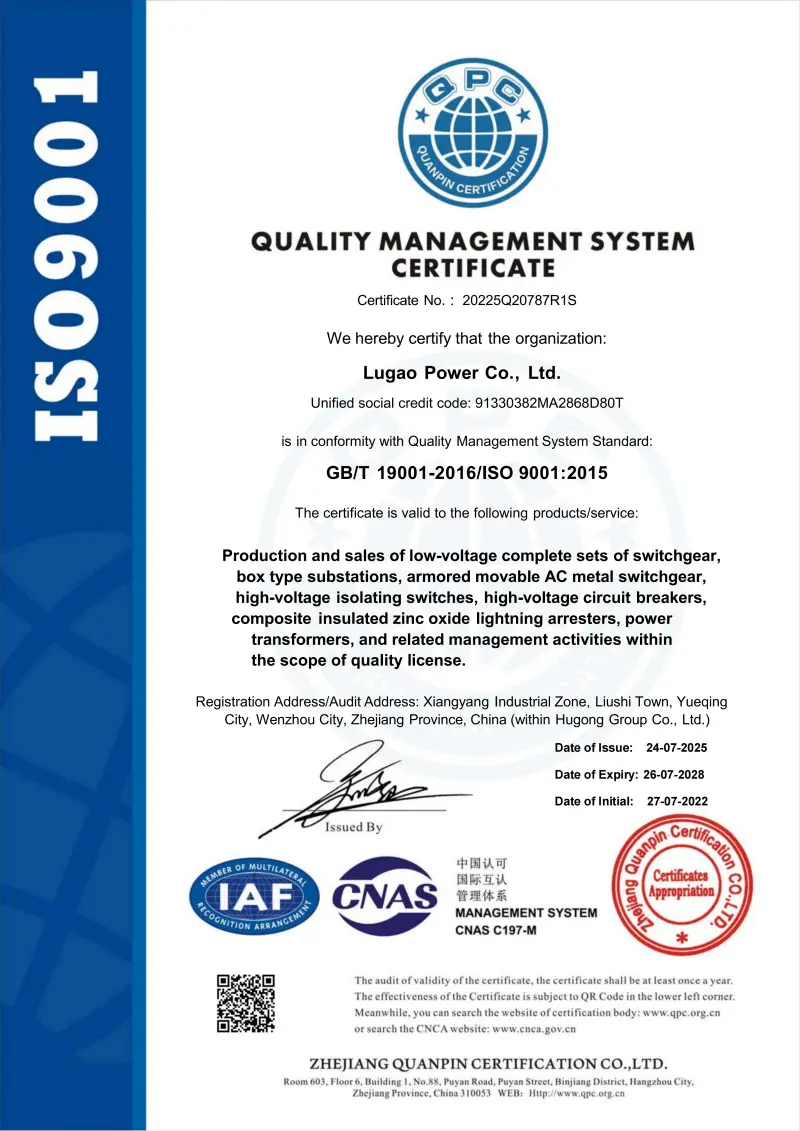

L'officina di produzione certificata ISO9001 e SGS di Lugao, dotata di linee di assemblaggio professionali e banchi di prova a piena potenza, produce sistemi di quadri in stretta conformità con gli standard internazionali IEC, GB, CE e CCC, supportando l'implementazione plug-and-play diretta senza costose modifiche al sito.

Classi di tensione e gamme di capacità:

· Quadri MT AT 33 kV/40,5 kV:Progettato per sottostazioni di servizi pubblici, sistemi di collettori di parchi eolici e zone industriali pesanti che richiedono una robusta resistenza ai cortocircuiti e bassi livelli di scariche parziali. Disponibile nelle configurazioni KYN61-40.5 con isolamento in aria o GIS.

· Quadri di media tensione 24kV / 13,8kV:Dotato di moduli intelligenti che consentono il controllo remoto, il rilevamento e la protezione per applicazioni di automazione della rete statale. Adatto per grattacieli urbani, comunità residenziali e infrastrutture comunali.

· Quadri di distribuzione 11kV/12kV:Ideale per complessi commerciali, comunità residenziali e progetti di elettrificazione rurale. Presenta design fissi o estraibili con opzioni di interruttore automatico in vuoto.

Opzioni di quadri e componenti:

Lugao offre configurazioni interne flessibili per soddisfare i requisiti specifici del progetto:

· Tipo di interruttore automatico:Interruttore automatico in vuoto (VCB) per applicazioni a media tensione, che offre un'estinzione dell'arco superiore e una maggiore durata rispetto ad altri tipi. Interruttori automatici SF6 disponibili per applicazioni ad alta tensione che richiedono una robusta capacità di interruzione.

· Tipi di quadri elettrici:Armadi XGN15, HXGN17 o KYN28A con design fisso o estraibile, che supportano modalità di rete ad anello, terminale o doppia alimentazione.

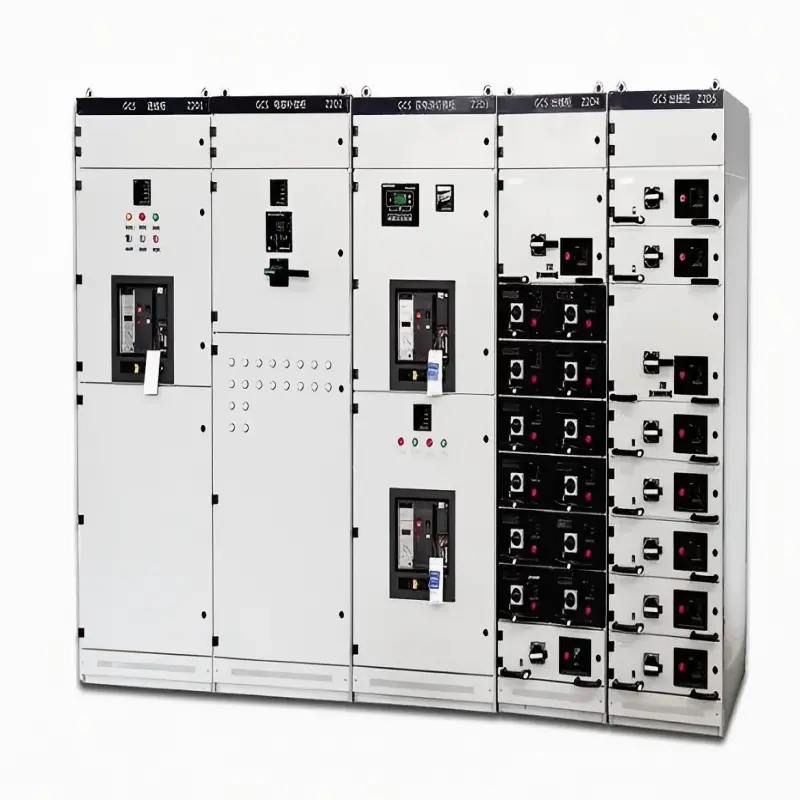

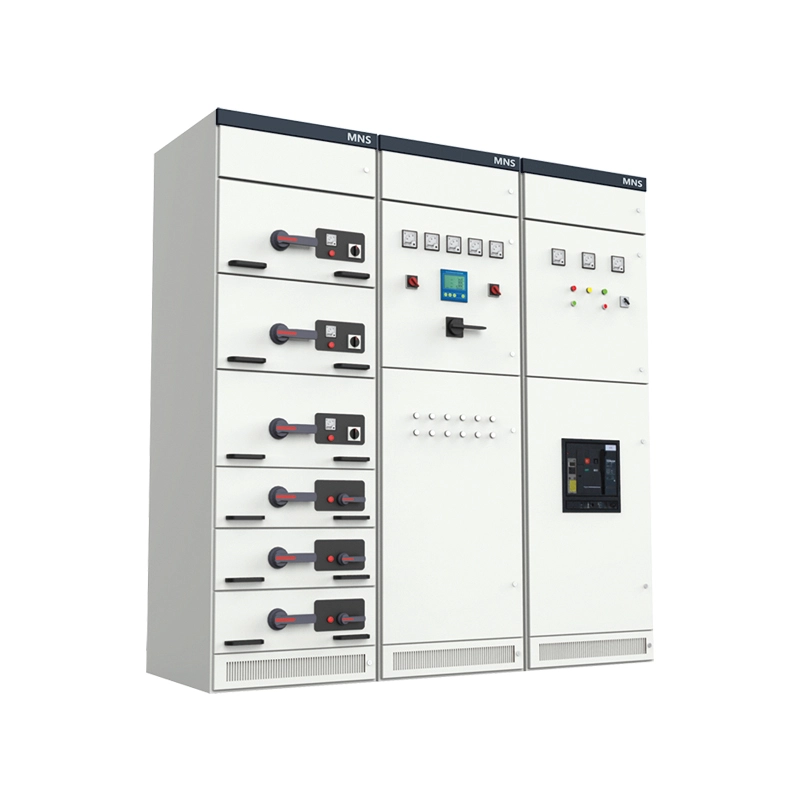

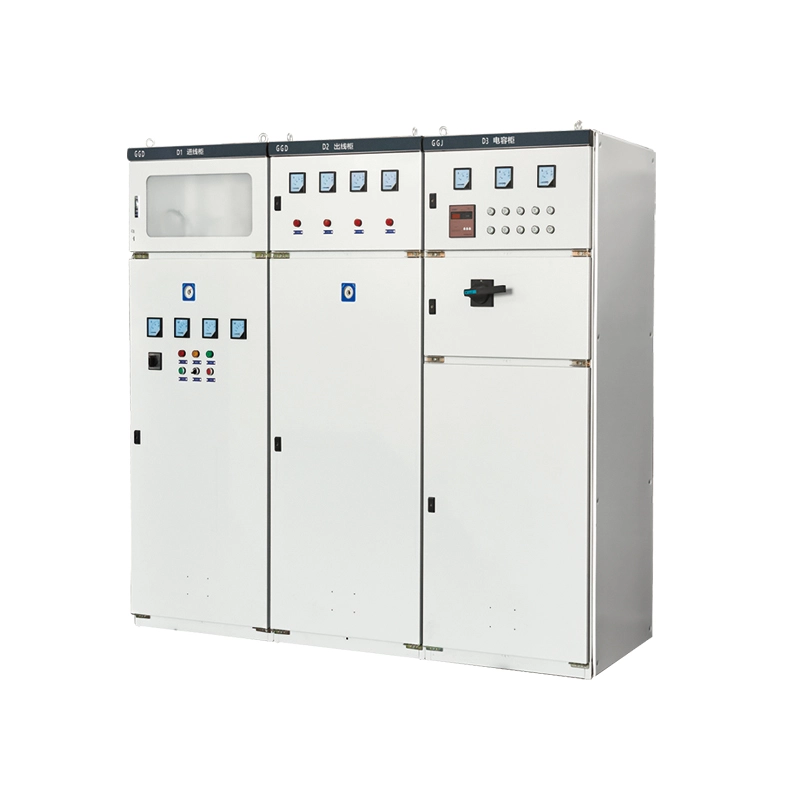

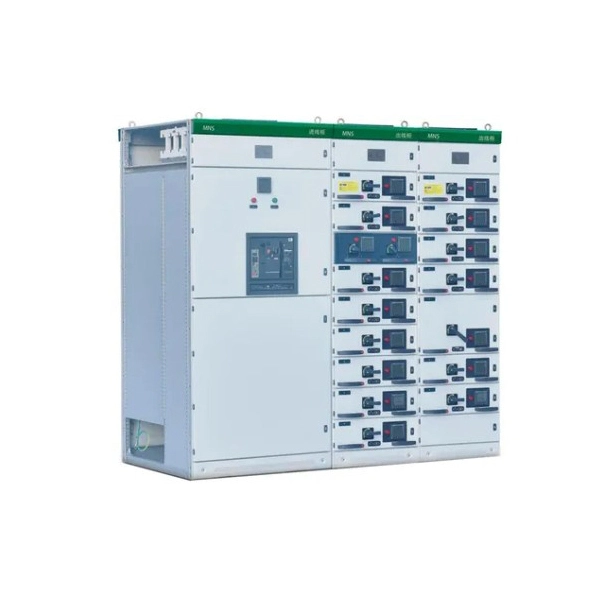

· Distribuzione a bassa tensione:GGD, GCS oQuadro MNScon funzioni di compensazione in entrata, in uscita e reattiva, supportando strutture a pannello o montate su armadio.

Come selezionare la configurazione ideale del quadro per i siti urbani con vincoli di spazio?

Per le sottostazioni tradizionali con abbondante superficie, le installazioni AIS convenzionali rimangono fattibili. Tuttavia, le sottostazioni sotterranee urbane, le installazioni GIS compatte e i quartieri commerciali congestionati richiedono soluzioni ottimizzate in termini di spazio. Lugao offre l'ottimizzazione personalizzata dell'impronta, riducendo i requisiti complessivi di superficie terrestre utilizzando quadri ad alta densità e progetti integrati. Le soluzioni GIS, con il loro volume compatto, sono particolarmente adatte per la distribuzione urbana dove i costi del terreno sono proibitivi. Le unità AIS, pur essendo più grandi, offrono un accesso di servizio superiore per le applicazioni industriali in cui la frequenza di manutenzione è più elevata.

Guarda la nostra linea di produzioneVideo

Sperimenta in prima persona l'eccellenza nella produzione dei quadri di comando di Lugao:
