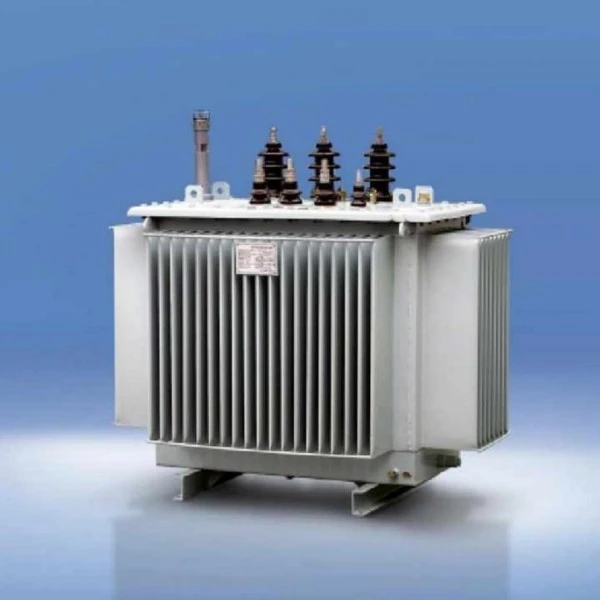

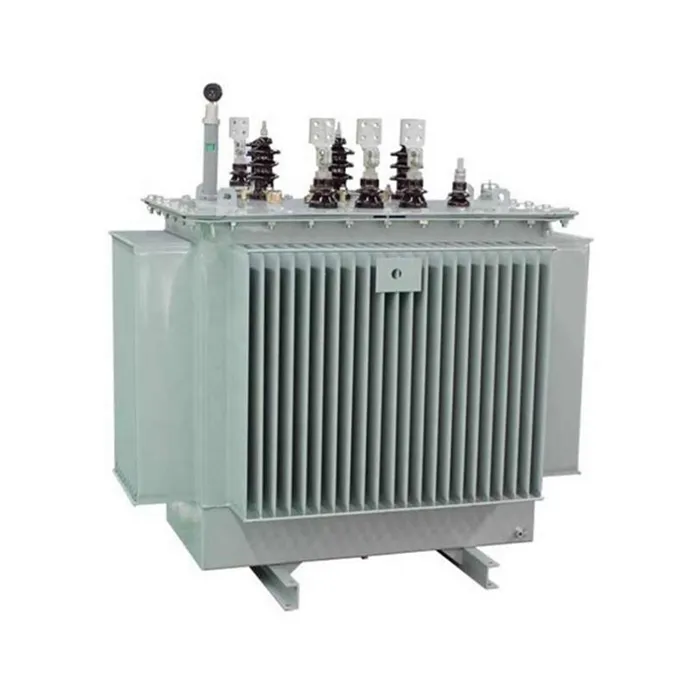

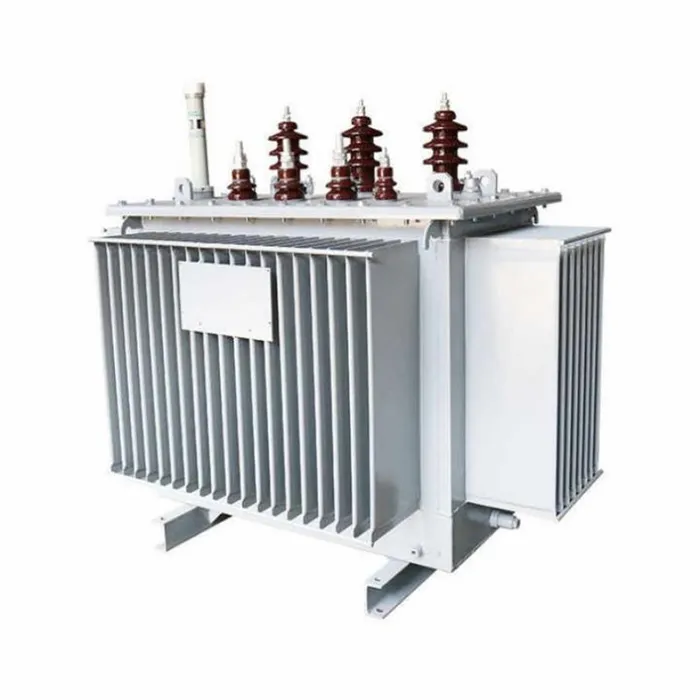

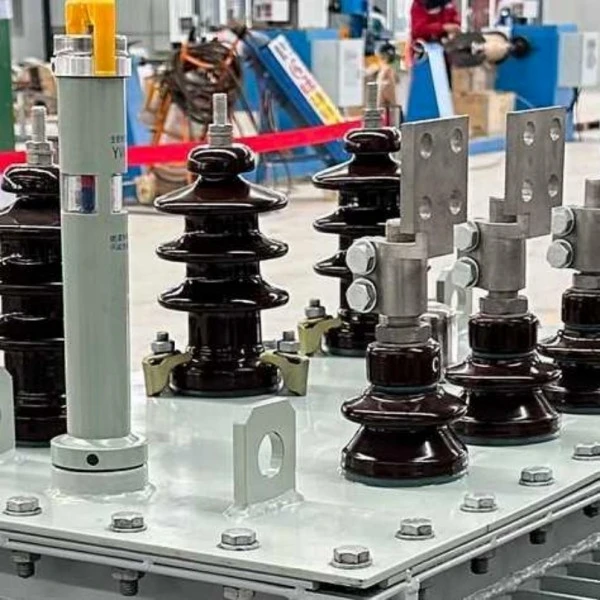

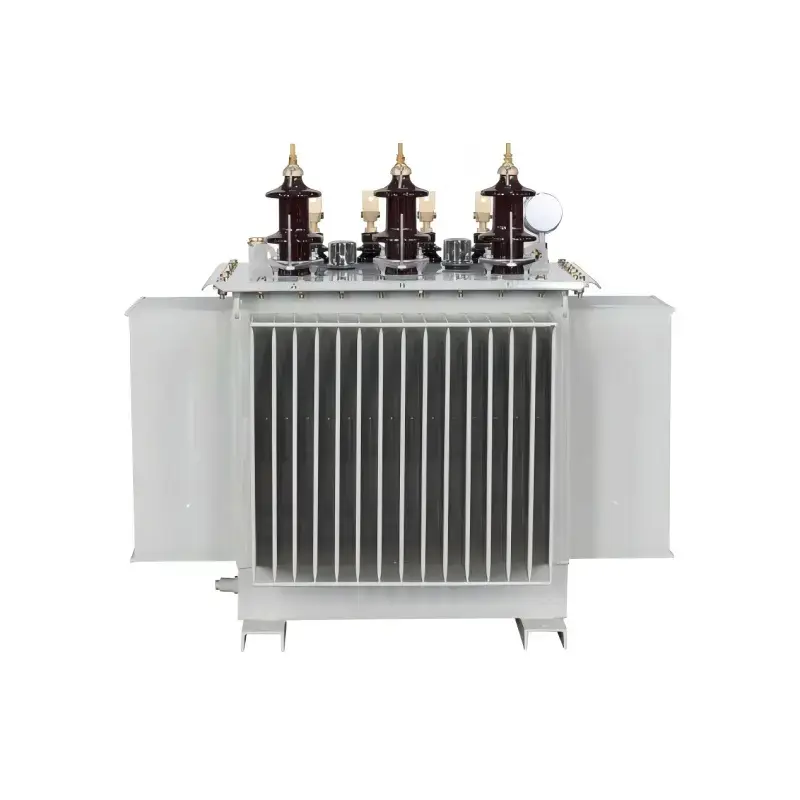

Trasformatore trifase a bassa tensione riempito d'olio S9

Il trasformatore trifase a bassa tensione riempito d'olio S9 della nostra azienda è un dispositivo di alimentazione altamente affidabile progettato specificamente per i sistemi di distribuzione dell'energia a bassa tensione. L'acquisto di questo prodotto fornisce un trasformatore di alta qualità che combina prestazioni stabili con efficienza dei costi, ampiamente applicabile in impianti industriali, edifici commerciali e scenari di distribuzione di energia residenziale. Questo prodotto utilizza lamiere di acciaio al silicio laminate a freddo di alta qualità e avvolgimenti in rame di elevata purezza. La sua struttura centrale ottimizzata riduce efficacemente l'isteresi e le perdite di correnti parassite, garantendo un funzionamento stabile e affidabile a lungo termine. Il sistema di raffreddamento dell'isolamento a bagno d'olio fornisce un'eccellente dissipazione del calore e capacità di sovraccarico, mantenendo una tensione di uscita stabile anche in condizioni di fluttuazioni di tensione o variazioni significative del carico. La struttura completamente sigillata isola efficacemente l'umidità e le impurità esterne, prolungando la durata delle apparecchiature e riducendo la frequenza di manutenzione.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Caratteristiche del prodotto

Efficienza energetica e basse perdite:Rispetto alla precedente serie S7, il trasformatore S9 presenta una riduzione media delle perdite a vuoto di circa il 10%, una riduzione delle perdite a carico di circa il 22% e una riduzione ancora più significativa della corrente a vuoto di quasi il 46%. All'epoca era un prodotto a risparmio energetico promosso a livello nazionale.

Progettazione strutturale affidabile:

Nucleo:Trasformatore a bagno d'olio S9 realizzato in acciaio al silicio a grani orientati laminato a freddo di alta qualità, che utilizza una struttura del nucleo con giunto a tre fasi completamente inclinato, riducendo efficacemente perdite e rumore.

Avvolgimenti:L'avvolgimento ad alta tensione adotta una struttura cilindrica multistrato, mentre l'avvolgimento a bassa tensione utilizza una struttura cilindrica o elicoidale migliorata con condotti dell'olio longitudinali, migliorando la dissipazione del calore e la resistenza meccanica.

Processo di fissaggio:Tutti gli elementi di fissaggio utilizzano dadi antiallentamento autobloccanti e viene aggiunta una struttura di posizionamento del nucleo per garantire stabilità durante il trasporto e il funzionamento a lungo termine, eliminando la necessità di ispezione del nucleo e manutenzione di sollevamento.

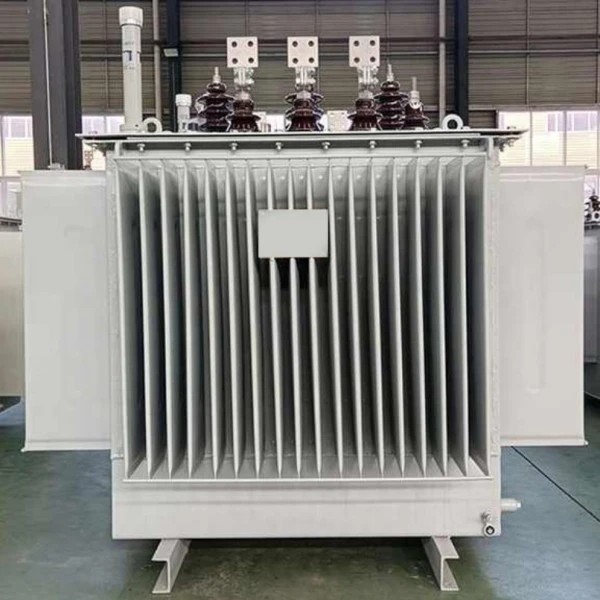

Struttura completamente sigillata (serie S9-M):Il serbatoio del trasformatore di distribuzione S9 è progettato con pannelli ondulati che forniscono una funzione di respirazione per compensare le variazioni del volume dell'olio, eliminando il tradizionale conservatore. Questa struttura completamente sigillata isola completamente l'olio del trasformatore dall'aria esterna, prevenendo efficacemente l'ingresso di ossigeno e umidità, ritardando così l'invecchiamento dell'olio isolante.

Protezione di sicurezza completa: Trasformatore trifase a bassa tensione riempito d'olio S9dotato di componenti quali valvola limitatrice di pressione, termometro a quadrante e relè del gas, che rilasciano prontamente la pressione quando la pressione interna diventa troppo elevata, garantendo il funzionamento sicuro dell'apparecchiatura.

Vantaggi delle funzionalità

Costi operativi significativamente ridotti:Il vantaggio principale risiede nell’efficienza energetica. Rispetto alla serie S7, i costi operativi del prodotto S9 sono ridotti di circa il 19%, con conseguente notevole risparmio energetico nel funzionamento a lungo termine.

Elevata affidabilità operativa:Grazie al supporto migliorato dell'estremità della bobina, a una nuova struttura isolante e a un design resistente ai cortocircuiti, la sua capacità di resistere a cortocircuiti improvvisi è notevolmente migliorata. Ha superato test di cortocircuito improvvisi presso un centro di test riconosciuto a livello nazionale, garantendo un funzionamento stabile anche in condizioni avverse come le fluttuazioni della rete.

Costi di manutenzione estremamente bassi:La struttura completamente sigillata elimina la necessità di sostituire l'olio del trasformatore durante la sua normale vita operativa, riducendo notevolmente il carico di lavoro e i costi di manutenzione.

Alta adattabilità e design estetico:Il design del serbatoio ondulato non solo migliora l'efficienza di dissipazione del calore, ma si traduce anche in un prodotto più compatto ed esteticamente gradevole, riducendo l'ingombro dell'installazione.

I prodotti si adattano all'ambiente

Scenari applicativi

I trasformatori trifase a bassa tensione riempiti di olio S9 vengono utilizzati principalmente nelle applicazioni di distribuzione dell'alimentazione terminale in cui l'elettricità ad alta tensione da 10 kV o 35 kV deve essere convertita in elettricità a bassa tensione da 400 V. Gli scenari specifici includono:

Tipo chiuso (serie S9-M): Particolarmente adatto per industrie come quella petrolifera e chimica. Questi ambienti tipicamente contengono grandi quantità di petrolio e sostanze chimiche; la struttura completamente sigillata isola efficacemente i gas corrosivi, protegge i componenti interni e garantisce un funzionamento sicuro.

Tipo non chiuso (serie S9):Ampiamente utilizzato in imprese industriali e minerarie, cantieri edili, comunità residenziali, centri commerciali, aeroporti, stazioni ferroviarie e altri edifici industriali e civili in generale come centri di distribuzione dell'energia.

Infrastrutture e Agricoltura:Comunemente utilizzato nelle metropolitane, nelle piattaforme di perforazione, nelle piattaforme di produzione petrolifera e nelle reti elettriche agricole urbane e rurali per fornire un'alimentazione elettrica stabile a varie apparecchiature.

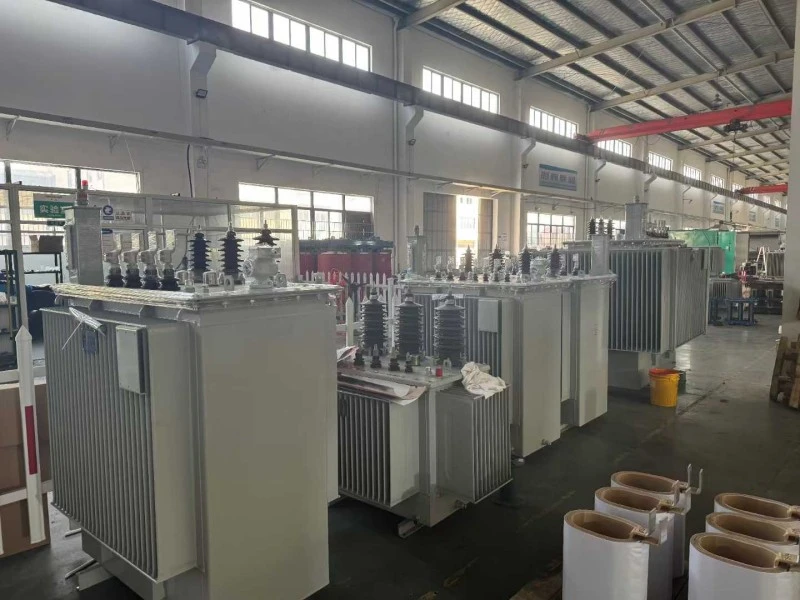

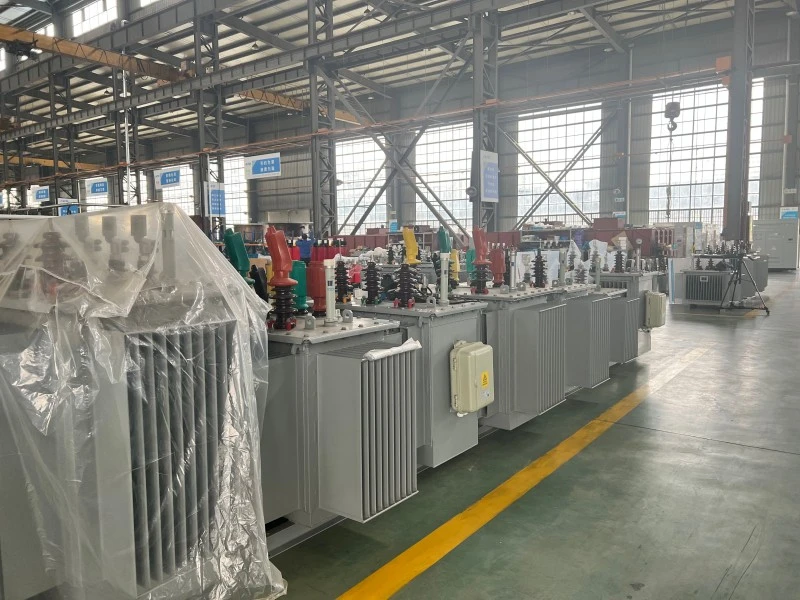

Dettagli di produzione

Il trasformatore trifase riempito in olio è stato sottoposto a un'ampia ottimizzazione dei dettagli del prodotto. Attraverso il design raffinato dei componenti principali come il nucleo, le bobine, il serbatoio dell'olio e gli elementi di fissaggio, si ottengono caratteristiche di bassa perdita, alta affidabilità ed esente da manutenzione.

Struttura e processo dei componenti principali

Domande frequenti

Cos'è un trasformatore di distribuzione trifase in olio S9?

Il trasformatore di distribuzione trifase in olio d'olio S9 è un dispositivo di distribuzione dell'energia utilizzato per ridurre l'elettricità a media tensione, come 6 kV, 10 kV, 11 kV o 13,8 kV, in elettricità a bassa tensione come 0,4 kV, 0,415 kV o 0,433 kV. È ampiamente utilizzato in impianti industriali, edifici commerciali, comunità residenziali, siti minerari, reti elettriche agricole e sistemi di distribuzione dei servizi pubblici.

È possibile personalizzare il rapporto di tensione del trasformatore in olio S9?

SÌ. Lugao può personalizzare il rapporto di tensione in base alla rete locale e ai requisiti del progetto. Le opzioni comuni includono 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV e altre combinazioni di tensione personalizzate. È inoltre possibile personalizzare il gruppo vettoriale, la gamma di prese, la frequenza e gli accessori.

Quale gamma di capacità è disponibile per questo trasformatore?

Il trasformatore di distribuzione in olio S9 può essere fornito con diverse capacità nominali in base alle esigenze del progetto. Le capacità comuni includono 5 kVA, 10 kVA, 30 kVA, 50 kVA, 100 kVA, 250 kVA, 500 kVA, 1000 kVA, 1600 kVA, 2000 kVA e 2500 kVA. Si prega di contattare Lugao per una selezione del modello adatto in base alla richiesta di carico.

Qual è la differenza tra i trasformatori in olio S9 e S11?

Rispetto alla serie S9, ilSerie S11di solito ha una perdita a vuoto inferiore e migliori prestazioni di risparmio energetico. Il trasformatore S9 è ancora ampiamente utilizzato in molti progetti di distribuzione grazie al suo funzionamento stabile, al design maturo e al rapporto costo-efficacia. La selezione finale dipende dal budget del progetto, dai requisiti di efficienza, dagli standard locali e dalle condizioni operative.

Il trasformatore riempito d'olio S9 è adatto per l'installazione esterna?

SÌ. Il trasformatore riempito d'olio S9 può essere progettato per l'installazione esterna. Può essere dotato di serbatoio dell'olio sigillato, rivestimento anticorrosivo, valvola limitatrice di pressione, termometro, indicatore del livello dell'olio e altri accessori di protezione in base ai requisiti del progetto. Per ambienti difficili, fornire altitudine, temperatura ambiente, umidità e livello di inquinamento prima del preventivo.

Quale metodo di raffreddamento utilizza questo trasformatore?

Il trasformatore di distribuzione a bagno d'olio S9 utilizza comunemente il raffreddamento ONAN, che significa raffreddamento naturale ad aria naturale ad olio. L'olio del trasformatore circola naturalmente all'interno del serbatoio per trasferire il calore, mentre la superficie esterna del serbatoio dissipa il calore attraverso il raffreddamento naturale dell'aria.

Lugao può fornire un servizio OEM o un servizio di trasformazione personalizzato?

SÌ. Lugao fornisce servizi OEM e di trasformatori personalizzati. Le opzioni di personalizzazione includono capacità nominale, rapporto di tensione, frequenza, gruppo vettoriale, intervallo di prese, design della custodia, accessori del trasformatore, colore della verniciatura, targhetta e requisiti di imballaggio.

Servizio post-vendita del prodotto

1. Dopo che il trasformatore è stato installato e messo in funzione in loco, è garantito che sia privo di perdite e che la vernice non si sbucci o sbiadisca. Viene fornita una garanzia di 5 anni; eventuali problemi di qualità che si verificano in condizioni di utilizzo normale entro il periodo di garanzia saranno coperti dalla garanzia.

2. Tutti i prodotti sono coperti da un servizio a vita, garantendo la completezza degli accessori del prodotto.

3. La durata di servizio non è inferiore a 30 anni.

4. In caso di guasto dell'apparecchiatura, il fornitore risponderà entro un'ora dalla ricezione della notifica da parte dell'acquirente e invierà personale tecnico sul posto entro 24 ore a livello nazionale.

Impegno di servizio

1. I nostri prodotti sono fabbricati in stretta conformità con i requisiti del sistema di gestione della qualità ISO9001-2015, garantendo la qualità del prodotto al 100% prima di lasciare la fabbrica.

2. La nostra azienda fornisce un servizio completo di prevendita, vendita e postvendita per garantire la soddisfazione del cliente.

1. La nostra azienda offre una garanzia di 60 mesi. In caso di problemi di qualità, ripareremo o sostituiremo il prodotto gratuitamente, garantendo la soddisfazione del cliente al 100%.

La progettazione e il collaudo dei trasformatori devono essere conformi alle seguenti norme:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Trasformatori di potenza》

GB/T6451-2015 "Specifiche e requisiti tecnici per trasformatori di potenza in bagno d'olio"

JB/T3837-2010 《Metodo di compilazione delle designazioni del tipo per i prodotti trasformatori》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB10237-88 《Livelli di isolamento e prove dielettriche per trasformatori di potenza: distanze d'aria di isolamento esterno》

GB7595-87 《Standard di qualità per l'olio per trasformatori in servizio》

GB7328-87 《Misurazione del livello sonoro per trasformatori》

GB7534-87 《Misurazione di scarica parziale》

GB/T15164-94 《Guida al caricamento per trasformatori di potenza in bagno d'olio》

DL/T586-95 《Guida tecnica per la supervisione della produzione degli utenti di apparecchiature elettriche》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB2536-1990 《Olio per trasformatori》

JB/T56011-92 《Classificazione della qualità dei prodotti per trasformatori di potenza in bagno d'olio》

ZBK41005-89 《Livello sonoro dei trasformatori 6-220KV》
