Produttore di sottostazioni di tipo americano di fiducia

Quando i pianificatori urbani si trovano ad affrontare la scarsità di terreno e i costi immobiliari alle stelle nelle comunità residenziali, si chiedono: quale configurazione di sottostazione offre l’ingombro minimo senza compromettere l’affidabilità delle reti di distribuzione esterne? Lugao Power Co., Ltd. risponde a questa domanda con le nostre soluzioni di sottostazioni di tipo americano, progettate con un design distintivo a tre compartimenti (sezioni trasformatore, alta tensione e bassa tensione), dotate di un'unità trasformatore immersa in olio completamente sigillata che occupa circa da un terzo a un quinto del volume degli equivalenti di tipo europeo, rendendola la soluzione definitiva per la distribuzione urbana con vincoli di spazio.

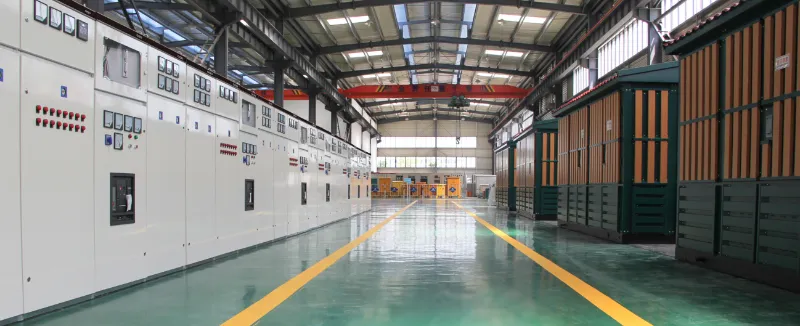

American type substation factory

Come scegliere tra americano eSottostazioni di tipo europeoper il tuo progetto?

Quando si valutano fornitori qualificati di sottostazioni di trasformazione box-type, i team di approvvigionamento tecnico chiedono spesso: dovremmo specificare standard di progettazione americani o europei per la nostra rete di distribuzione? La risposta dipende dall'area disponibile del sito, dalle preferenze della rete regionale e dall'ambiente di installazione.

Le sottostazioni di tipo americano presentano un design distintivo a tre compartimenti: sezioni trasformatore, alta tensione e bassa tensione, con il compartimento trasformatore che in genere utilizza un'unità completamente sigillata e immersa nell'olio. Questo design enfatizza l'ingombro compatto, offrendo circa da un terzo a un quinto del volume delle unità di tipo europeo di capacità equivalente. Il volume ridotto lo rende particolarmente adatto per installazioni all'aperto in comunità residenziali, reti di distribuzione urbana e cantieri con spazi limitati dove i costi del terreno sono proibitivi.

A differenza del design europeo basato su sale che dà priorità all’accesso ai servizi, la configurazione di tipo americano è ottimizzata per la densità. Il design del serbatoio sigillato elimina la necessità di ampi corridoi di manutenzione, consentendo l'installazione in spazi ristretti come bordi stradali, piccoli appezzamenti di servizio o all'interno di complessi residenziali. Questa efficienza spaziale si traduce direttamente in significativi risparmi sui costi di acquisizione dei terreni per sviluppatori e servizi pubblici.

American type substation

In che modo Lugao garantisce l'integrità dielettrica in un involucro compatto?

Le sottostazioni di tipo americano devono resistere ai fulmini, alle sovratensioni di commutazione e allo stress termico continuo indotto dal carico all'interno di un volume significativamente ridotto.LugaoLe sottostazioni di tipo americano sono progettate con fondazioni ad alto dielettrico convalidate attraverso test rigorosi: tenuta alla frequenza di rete a 42 kV per un minuto e tenuta all'impulso di fulmine a 75 kV sul lato alta tensione. Queste soglie soddisfano o superano sia gli standard americani (ANSI/IEEE) che quelli internazionali, proteggendo gli avvolgimenti interni dei trasformatori e i componenti del quadro dai disturbi della rete.

Il design compatto richiede una gestione termica superiore. I nostri aumenti di temperatura a pieno carico (circa 45,1 K sugli avvolgimenti ad alta tensione e 52,9 K sugli avvolgimenti a bassa tensione) rimangono costantemente entro i limiti prescritti dall'IEEE. Il design dell'involucro incorpora percorsi di ventilazione ottimizzati e superfici di dissipazione del calore che convogliano attivamente il calore lontano dai componenti critici, prevenendo punti caldi localizzati che degradano l'isolamento in carta e accelerano l'invecchiamento dell'olio nell'ambiente del serbatoio sigillato.

Quali protezioni strutturali e ambientali sono integrate?

Esposto agli agenti atmosferici, alla polvere e agli impatti accidentali, l'involucro compatto della sottostazione funge da prima difesa contro il degrado ambientale. Le sottostazioni di tipo americano Lugao raggiungono i gradi di protezione IP44, fornendo un'efficace resistenza contro l'ingresso di particelle solide e gli spruzzi d'acqua, rendendole ideali per installazioni in cantieri aperti esposti agli elementi. Costruito in acciaio resistente alla corrosione con trattamenti superficiali anticorrosione, l'alloggiamento resiste a temperature ambientali estreme, elevata umidità e atmosfere costiere corrosive, garantendo l'integrità strutturale per decenni di servizio.

Il compartimento del trasformatore completamente sigillato fornisce un ulteriore livello di protezione ambientale. A differenza delle unità convenzionali riempite d'olio che richiedono serbatoi conservatori e sfiati in gel di silice, le unità di tipo americano di Lugao presentano un design completamente sigillato che impedisce l'ingresso di umidità e l'ossidazione dell'olio, eliminando la manutenzione associata alla sostituzione dello sfiatatoio e al rabbocco dell'olio.

In che modo Lugao convalida la capacità di resistenza al cortocircuito nei progetti compatti?

Le reti di distribuzione sono inevitabilmente soggette a correnti di guasto. La capacità di una sottostazione di sopravvivere a questi eventi senza deformazioni interne o danni alle sbarre non è negoziabile. Le sottostazioni di tipo americano Lugao sono testate per la resistenza al cortocircuito (ad esempio, i valori nominali includono 20 kA RMS sul lato alta tensione) con ispezioni post-test che confermano l'integrità del giunto delle sbarre e nessuna deformazione strutturale. La struttura compatta e rigida del serbatoio migliora effettivamente la resistenza meccanica riducendo al minimo le campate interne che potrebbero flettersi sotto le forze elettromagnetiche, garantendo agli ingegneri di progetto che le nostre sottostazioni mantengano la stabilità del sistema nelle condizioni di guasto più impegnative.

Quali capacità, tensione e opzioni di configurazione può fornire Lugao?

L'officina di produzione certificata ISO9001 e SGS di Lugao, dotata di linee di assemblaggio professionali e banchi di prova a piena potenza, produce sottostazioni di tipo americano in stretta conformità con gli standard internazionali ANSI, IEEE, GB, CE e CCC, supportando l'implementazione plug-and-play diretta senza costose modifiche al sito.

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

Classi di tensione e intervalli di capacità

Sottostazione di tipo americano da 30 kV / 35 kV:Progettato per sottostazioni di distribuzione dei servizi pubblici, sistemi di collettori di parchi eolici e zone industriali pesanti che richiedono trasformazione a media tensione con robusta resistenza ai cortocircuiti e bassi livelli di scariche parziali. Presenta il layout compatto a tre scomparti ottimizzato per l'installazione esterna.
Sottostazione Smart/Compact Box da 24 kV (20 kV).：Dotato di moduli intelligenti su entrambi i lati HV e LV, che consentono il controllo remoto, il rilevamento, la segnalazione e la regolazione per applicazioni di automazione della rete statale. Adatto per grattacieli urbani, case residenziali e infrastrutture comunali.
Sottostazione di distribuzione 11kV / 10kV:Ideale per complessi commerciali, comunità residenziali e progetti di elettrificazione rurale. Presenta un design con serbatoio corrugato o opzioni di trasformatore di tipo a secco, eliminando i requisiti di manutenzione del conservatore e garantendo un funzionamento affidabile in ambienti esterni difficili.

Opzioni di trasformatori e quadri

Lugao offre configurazioni interne flessibili per soddisfare i requisiti specifici del progetto:

· Tipo di trasformatore: Completamente sigillato a bagno d'olio(S9, S11, S13, SH15) o opzioni di tipo a secco (SCB10, SCB11, SCBH15), in grado di soddisfare le preferenze ambientali e di sicurezza antincendio. Il design del serbatoio sigillato elimina la necessità di manutenzione del conservatore dell'olio e dello sfiatatoio.

· Quadri ad alta tensione:Armadi XGN15, HXGN17 o KYN28A con configurazioni di interruttore di carico o interruttore automatico sotto vuoto, che supportano modalità di rete ad anello, terminale o doppia alimentazione.

· Distribuzione a bassa tensione:Quadri GGD, GCS o MNS con funzioni di compensazione in entrata, in uscita e reattiva, che supportano strutture a pannello o montate su armadio.

Come selezionare la sottostazione ideale di tipo americano per i siti urbani con vincoli di spazio?

Per le sottostazioni tradizionali con abbondante superficie, restano fattibili le installazioni convenzionali di tipo edilizio. Tuttavia, le comunità residenziali urbane, i quartieri commerciali congestionati e le installazioni lungo le strade richiedono soluzioni ottimizzate in termini di spazio. Le sottostazioni di tipo americano, con il loro volume compatto (da un terzo a un quinto delle equivalenti di tipo europeo), sono particolarmente adatte per queste applicazioni dove i costi del terreno sono proibitivi. Lugao offre l'ottimizzazione personalizzata dell'ingombro, riducendo i requisiti complessivi di superficie terrestre utilizzando quadri ad alta densità e progetti di trasformatori integrati. L'ingombro ridotto consente l'installazione su piccoli appezzamenti di servizio, all'interno di complessi residenziali o lungo le strade senza interrompere le infrastrutture esistenti.
