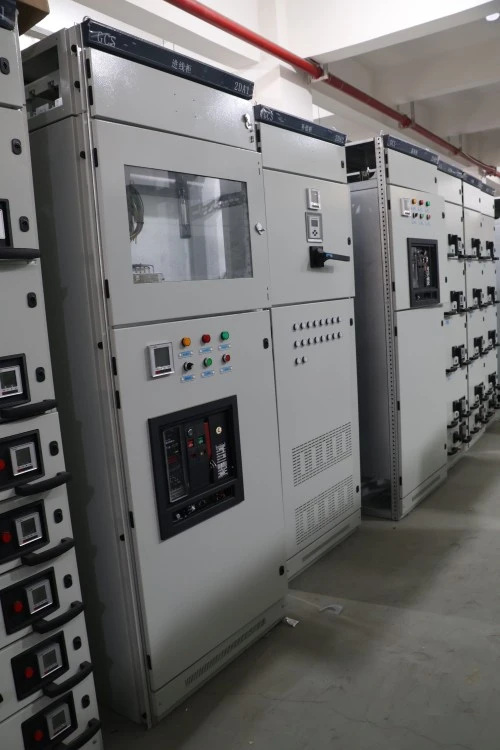

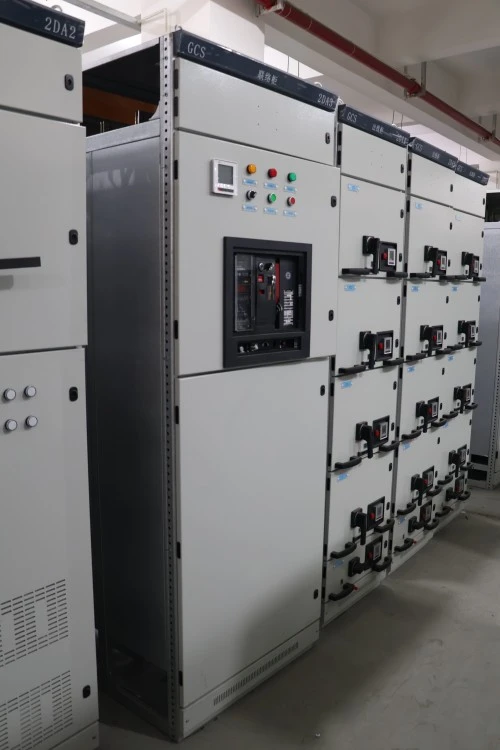

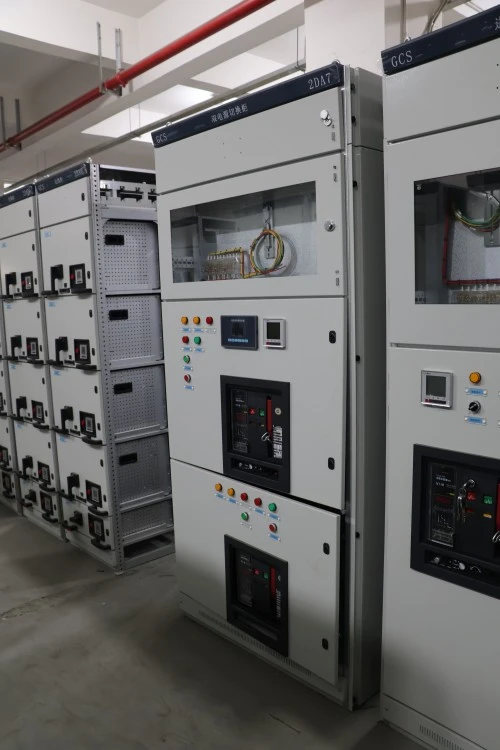

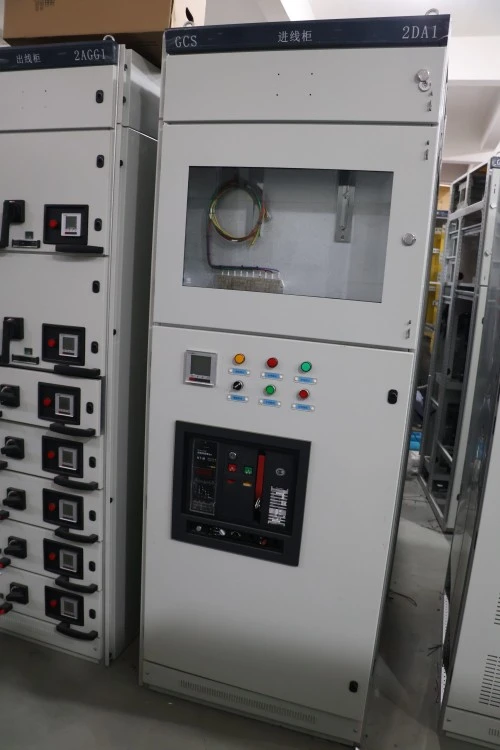

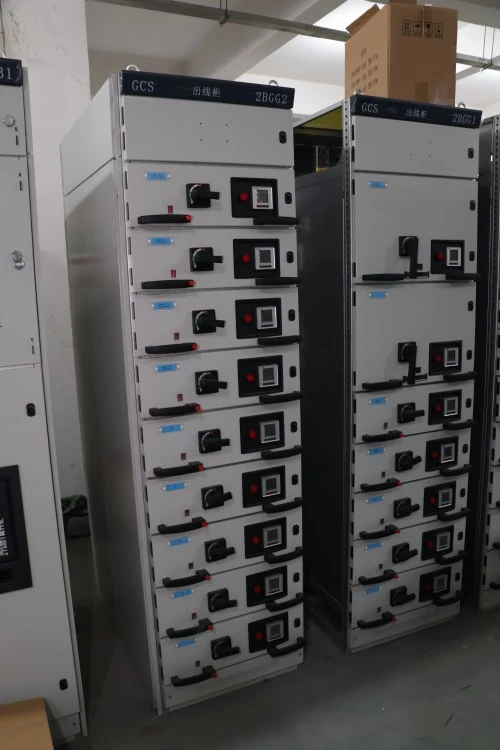

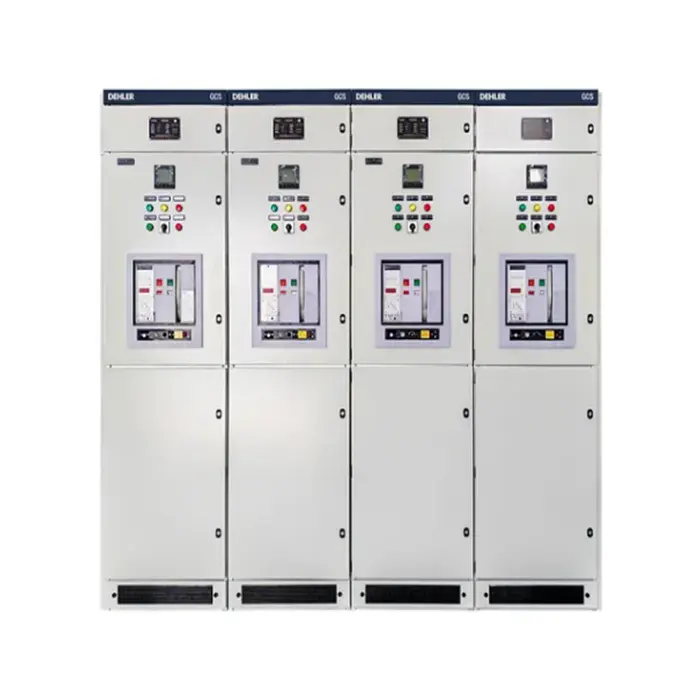

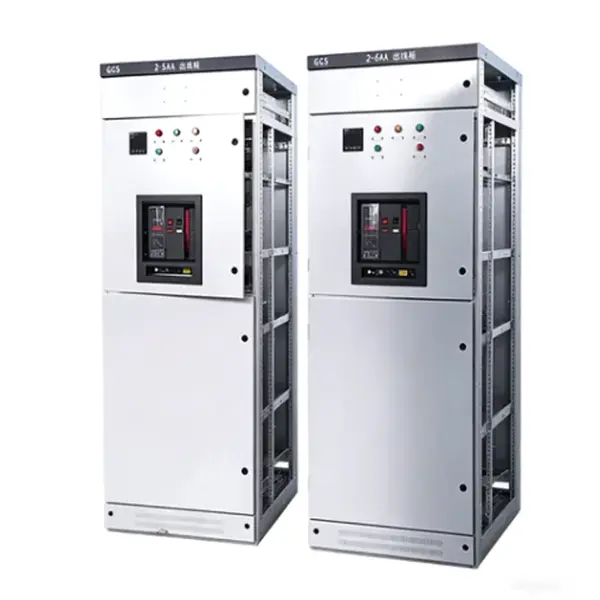

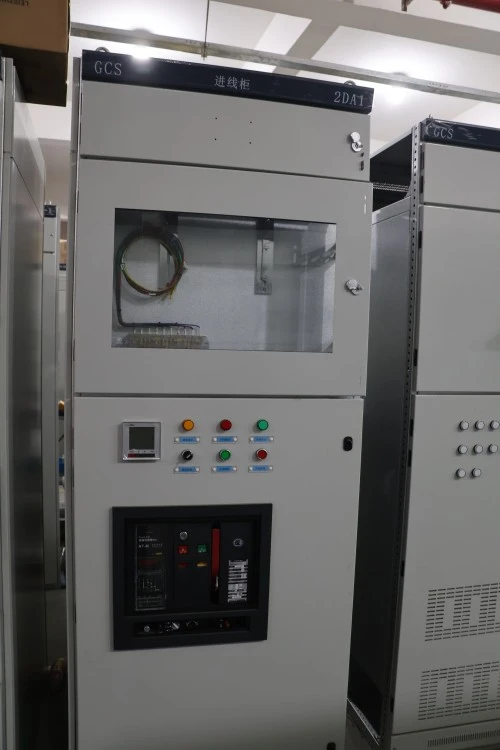

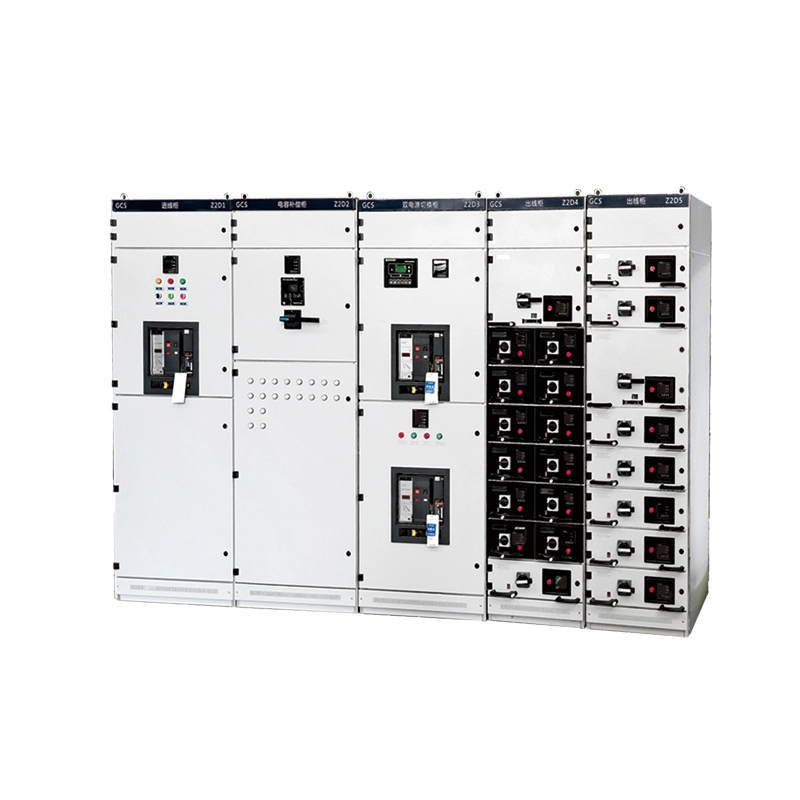

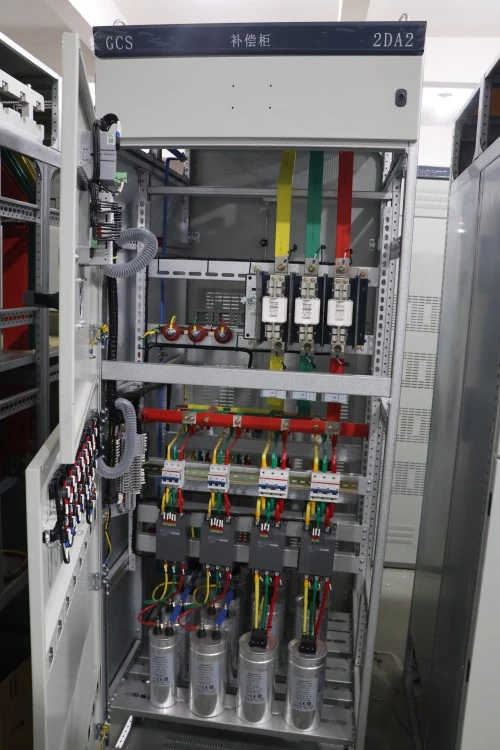

Quadro di comando da pannello a bassa tensione di tipo estraibile GCS

Il quadro elettrico da pannello a bassa tensione di tipo estraibile GCS è un gruppo avanzato di quadri chiusi meticolosamente progettato per la ricezione, la distribuzione e il controllo intelligente del motore in sistemi industriali CA trifase funzionanti a tensioni nominali fino a 400 V (con valori di isolamento che raggiungono 1.000 V) e correnti nominali delle sbarre principali orizzontali fino a 4.000 A. Essendo la spina dorsale dei moderni centri di distribuzione dell'energia a bassa tensione, questo quadro di manovra da pannello a bassa tensione di tipo estraibile GCS integra una suite completa di componenti primari e secondari, tra cui interruttori automatici in aria (ACB), interruttori automatici scatolati (MCCB), contattori, relè di sovraccarico termico, controller logici programmabili (PLC) e contatori digitali multifunzione, in unità a cassetti modulari standardizzate e completamente intercambiabili.

Parametro del prodotto (specifica)

Di seguito è riportata la tabella delle specifiche tecniche per il quadro di manovra da pannello di bassa tensione di tipo estraibile GCS standard.

Frequenza nominale 50 Hz / 60 Hz Standard applicabili IEC 61439-1/2, GB/T 7251 Installazione All'interno, a pavimento Posizione del cassetto Posizioni collegato, test, disconnesso e ritirato Ingresso cavi Ingresso cavi dall'alto o dal basso Materiale barra collettrice Rame o alluminio in base alla configurazione del progetto Temperatura ambiente Da -5°C a +40°C, o condizioni specifiche del progetto Altitudine ≤2000 m standard, altitudine maggiore disponibile previa conferma del progetto.

Caratteristica e applicazione del prodotto

D1: Quali sono le caratteristiche funzionali principali di questo quadro elettrico da pannello a bassa tensione di tipo estraibile GCS?

R: Il quadro elettrico da pannello di bassa tensione di tipo estraibile GCS è caratterizzato dalla sua elevata intercambiabilità e sicurezza. I cassetti funzionali della stessa taglia sono completamente intercambiabili, eliminando errori di cablaggio durante le sostituzioni di emergenza. Dispone inoltre di un preciso meccanismo di interblocco meccanico che applica rigorosamente la sequenza "Off-Position-Test-On", impedendo agli operatori di collegare o scollegare i circuiti sotto carico. Inoltre, il design avanzato della ventilazione garantisce un'efficace dissipazione del calore per i circuiti ad alta corrente.

Q2: Quali scenari sono più adatti per questo quadro?

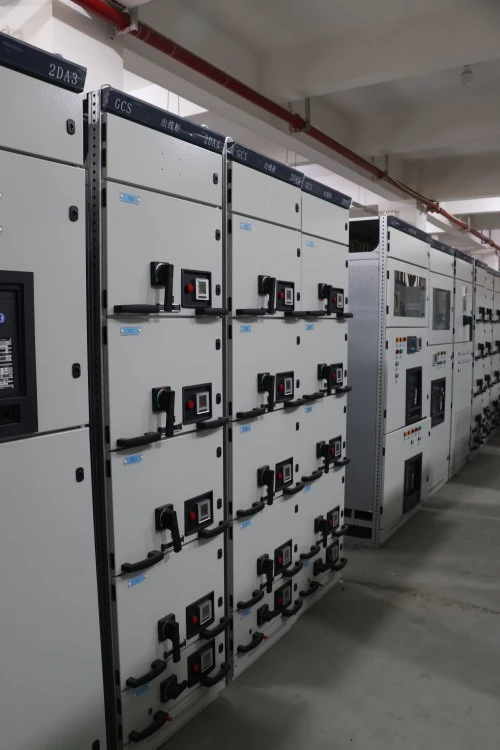

R: Questo quadro elettrico da pannello a bassa tensione di tipo estraibile GCS è ideale per i settori che richiedono alimentazione ininterrotta e rapido ripristino dai guasti. Le applicazioni tipiche includono raffinerie petrolchimiche (per il controllo di pompe e compressori), impianti di produzione su larga scala (linee di produzione automatizzate), sistemi ausiliari di centrali elettriche, trasporto ferroviario urbano e sottostazioni a torre commerciali. Il suo design estraibile lo rende la scelta preferita per qualsiasi ambiente mission-critical in cui i tempi di inattività devono essere ridotti al minimo.

Dettagli di produzione

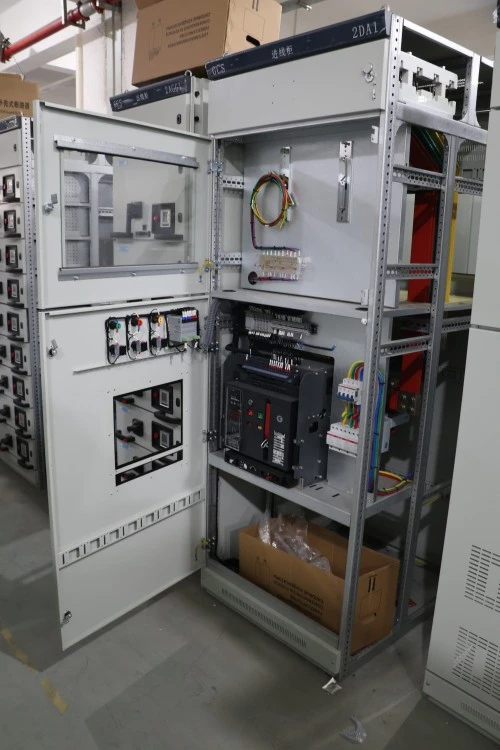

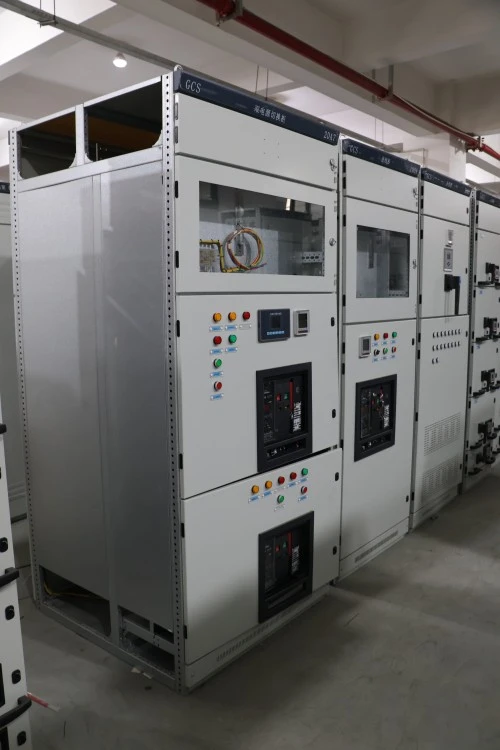

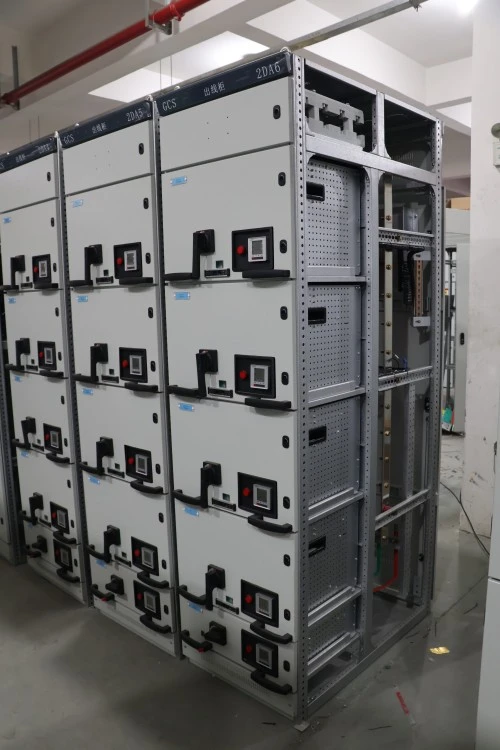

1. Fabbricazione del telaio dell'armadio: struttura progettata con precisione

L'involucro dei quadri di comando a pannello a bassa tensione di tipo estraibile GCS di Lugao Power inizia con lamiere di acciaio laminate a freddo di alta qualità, selezionate per la loro planarità superiore e integrità strutturale. Tutti i pannelli in acciaio vengono lavorati tramite centri di punzonatura e piegatura a torretta CNC importati, ottenendo una precisione dell'angolo di piegatura entro ± 0,5° e una precisione della posizione del foro entro ± 0,1 mm. Dopo la formatura, il telaio viene sottoposto a un trattamento superficiale in più fasi: sgrassaggio, decapaggio acido, fosfatazione e rivestimento elettrostatico con polvere epossidica, quindi cotto a 180–200°C per formare una finitura dura e resistente alla corrosione. L'armadio assemblato raggiunge la protezione da IP30 a IP40, proteggendo efficacemente i componenti interni da polvere, umidità e contatti accidentali.

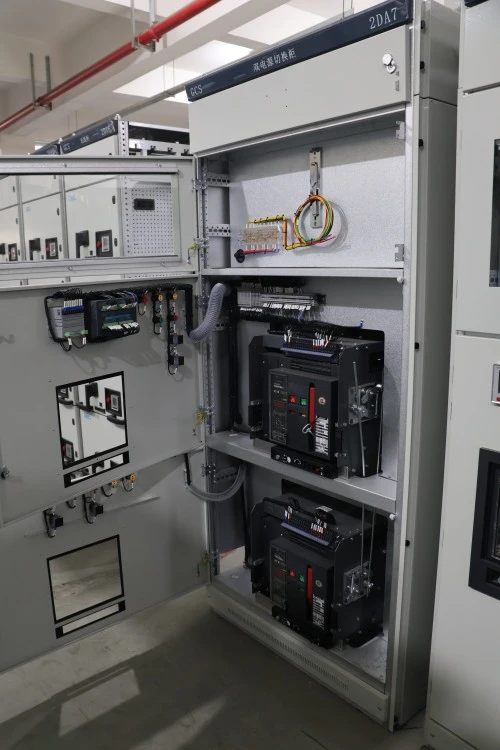

2. Sistema di sbarre collettrici – Nucleo in rame ad alta conduttività

Tutte le sbarre principali, verticali e derivate sono realizzate in rame elettrolitico di purezza 99,95% (grado T2), garantendo una conduttività ≥ 98% IACS. Le superfici delle sbarre ricevono un trattamento multistrato (stagnato, argentato o ricoperto con guaina isolante termorestringente per alta tensione) per prevenire l'ossidazione e migliorare la dissipazione termica. Ogni giunto della sbarra collettrice viene serrato con strumenti di coppia calibrati e contrassegnato per la tracciabilità, eliminando i punti caldi locali che potrebbero compromettere l'affidabilità a lungo termine.

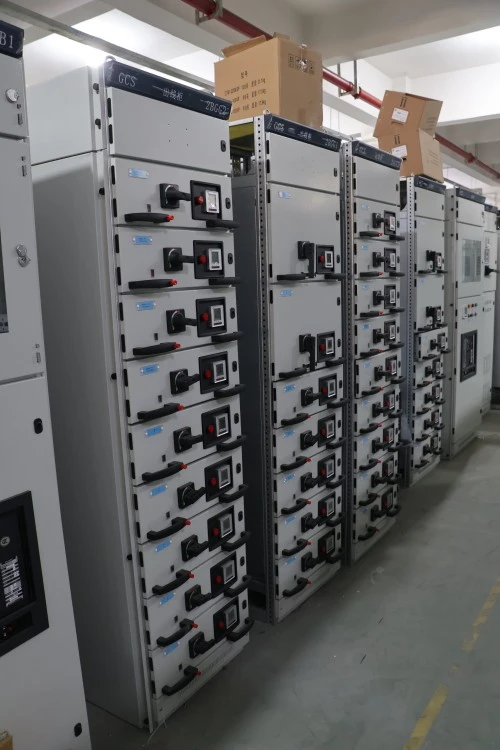

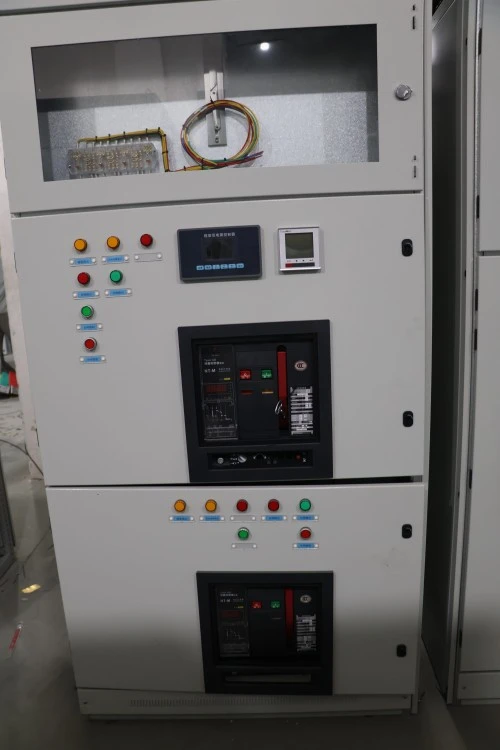

3. Assemblaggio del cassetto – La procedura di messa a punto "a tre passaggi".

Ogni unità funzionale estraibile è sottoposta alla nostra esclusiva messa a punto della slitta a tre passaggi:

1: Le guide vengono montate e regolate manualmente per l'allineamento iniziale.

2: Il cassetto viene inserito ed estratto a vuoto per verificare la scorrevolezza meccanica e l'aggancio della serratura.

3: Durante il test di continuità elettrica, il cassetto viene sottoposto a cicli più volte monitorando la resistenza dei contatti del plug-in primario e secondario. Vengono approvate solo le unità che soddisfano la nostra soglia di funzionamento regolare.

Questa rigorosa procedura garantisce che ogni cassetto scivoli senza sforzo e mantenga un perfetto contatto elettrico per tutta la sua corsa.

4. Vantaggi competitivi: tolleranze più strette e contatti superiori

Rispetto alle alternative standard del mercato, i vantaggi produttivi di Lugao Power sono tangibili e misurabili:

Controllo della tolleranza del binario di guida: manteniamo la distanza del meccanismo del cassetto a ±0,5 mm (il comune settore è ≥±1,0 mm). Questa tolleranza più stretta impedisce al cassetto di vibrare o cedere durante il funzionamento, eliminando direttamente una delle principali cause di usura e surriscaldamento dei contatti primari.

Connettori primari placcati in argento: tutti i contatti plug-in sono realizzati in lega di rame e rifiniti con uno strato di placcatura in argento di spessore ≥ 6μm. La minore resistenza di contatto di Silver e le eccellenti proprietà antiossidanti riducono significativamente la perdita di potenza nei punti di connessione, migliorando la stabilità termica a lungo termine e l'efficienza energetica dell'intero quadro estraibile GCS da pannello a bassa tensione.

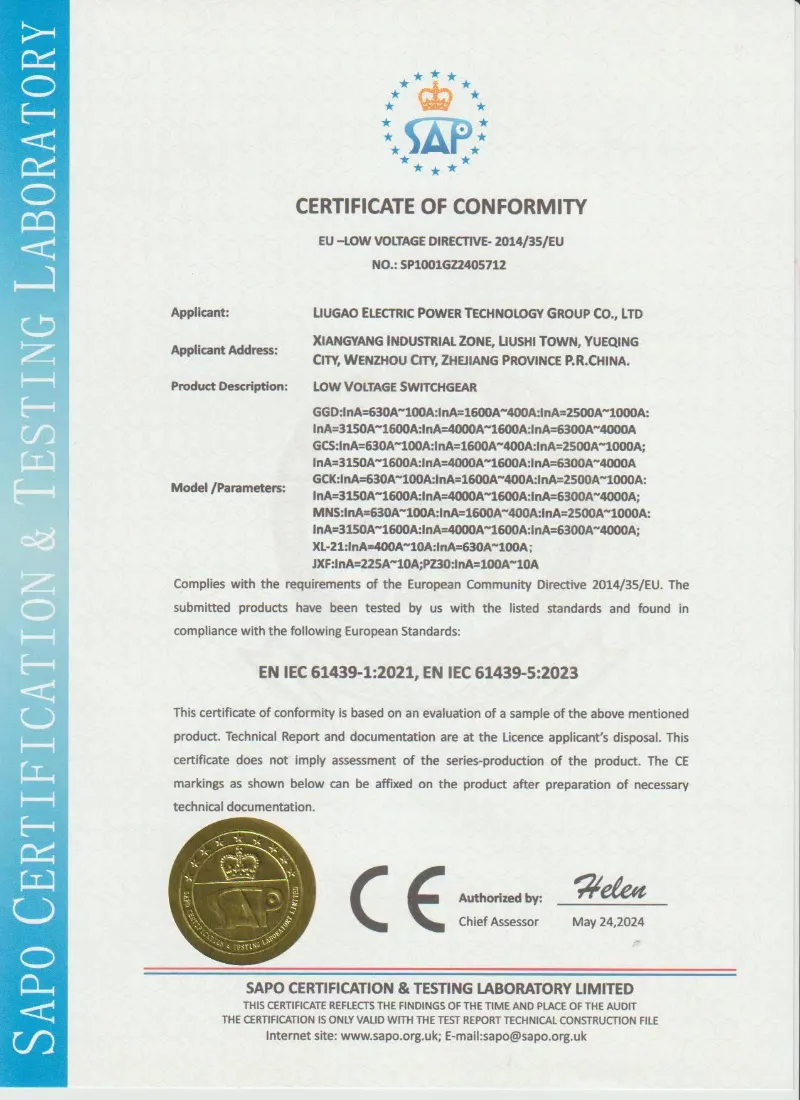

Certificazione e garanzia di qualità

Lugao produce quadri di bassa tensione di tipo estraibile GCS in base ai requisiti tecnici del progetto e agli standard applicabili sui quadri di bassa tensione come IEC 61439-1/2 e GB/T 7251. Ispezioni di routine e rapporti di prova possono essere forniti prima della spedizione in base all'accordo tecnico confermato.

• Progettazione e test basati su IEC 61439-1/2
• Produzione e ispezione basate su GB/T 7251
• Prova di tenuta alla frequenza di rete
• Prova di resistenza d'isolamento
• Prova di funzionamento meccanico per cassettiere
• Ispezione della funzione di interblocco
• Test cablaggio secondario e funzionamento funzionale
• Controllo della coppia di collegamento delle sbarre
• Rapporto di prova di routine prima della spedizione
• Foto delle ispezioni di fabbrica disponibili su richiesta



Imballaggio, spedizione e servizio post-vendita

Imballaggio e spedizione:

Ogni quadro elettrico a pannello a bassa tensione di tipo estraibile GCS viene prima avvolto con una pellicola in PE per respingere l'umidità e la polvere, quindi racchiuso in casse di legno fumigate e resistenti, rinforzate con cinghie di acciaio. Utilizziamo imballaggi sottovuoto per componenti elettronici sensibili e angoli protettivi completamente incapsulati per prevenire danni da impatto durante il trasporto. La spedizione standard avviene tramite container 20GP/40HQ, con spedizioni assicurate da assicuratori marittimi leader a livello mondiale per proteggere completamente il tuo investimento.




Servizio post-vendita:

Lugao Power Co., Ltd. fornisce una garanzia completa di 12 mesi dalla data di messa in servizio (o 18 mesi dalla data di consegna, a seconda di quale evento si verifichi per primo). Il nostro servizio include supporto tecnico tramite hotline 24 ore su 24, 7 giorni su 7, guida video remota e assistenza in loco da parte di ingegneri certificati quando necessario. In caso di guasti alle prestazioni in normali condizioni operative, forniamo gratuitamente riparazioni o parti di ricambio.




Domande e risposte dei clienti

D: Il quadro elettrico a pannello di bassa tensione di tipo estraibile GCS è compatibile con il mio sistema sbarre esistente?

R: Sì, la compatibilità viene rigorosamente rispettata. Configuriamo le flange montanti di connessione di questo quadro elettrico a pannello di bassa tensione di tipo estraibile GCS per allinearsi perfettamente con il trasformatore a monte e le interfacce sbarre a valle. Si prega di fornire i disegni del layout del quadro in loco durante la fase di conferma tecnica in modo da poter personalizzare i punti di connessione.




D: Cosa succede se un cassetto si guasta durante il funzionamento? Posso risolverlo senza uno spegnimento completo?

R: Precisamente, il rapido hot-swap è il suo vantaggio principale. Basta semplicemente posizionare l'interruttore automatico all'interno di quel particolare compartimento su "Off", ritirare l'unità difettosa e inserirne una di riserva con classificazione identica. Il resto del quadro GCS da pannello a bassa tensione di tipo estraibile continua a funzionare, ripristinando l'alimentazione in pochi minuti.




D: Come si prevengono gli archi elettrici durante la manutenzione della camera sbarre?

R: La sicurezza è fondamentale. La cella sbarre principale e quella secondaria sono completamente compartimentate. Installiamo barriere antiarco elettrico tra la camera dell'unità estraibile e la camera delle sbarre verticali. Quando si accede alla sezione sbarre, tutte le unità funzionali adiacenti possono essere bloccate con lucchetto in sicurezza nella posizione "Scollegato/Test".
