In che modo la resina colata garantisce prestazioni ignifughe nei trasformatori a secco?

In un grattacielo per uffici, in un ospedale o in un data center, il trasformatore elettrico si trova spesso vicino agli spazi occupati. A differenza delle sottostazioni esterne in cui i trasformatori riempiti di olio possono essere installati dietro pareti tagliafuoco e contenimento delle esplosioni, le installazioni interne richiedono un trasformatore che non contribuisca all'incendio. Questo è il dominio del trasformatore di tipo a secco. La questione di come la resina colata garantisca prestazioni ignifughe in questi trasformatori non è solo accademica; si tratta di una considerazione critica di sicurezza che determina se un trasformatore può essere installato all'interno di un edificio senza costosi sistemi antincendio e custodie antincendio dedicate.

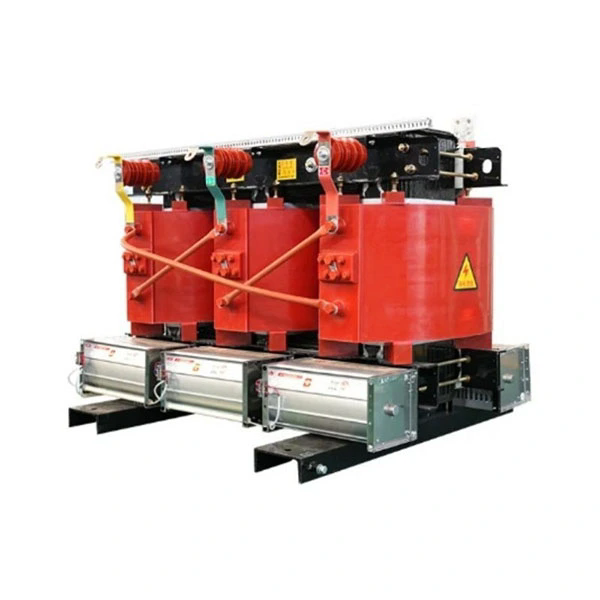

Le prestazioni ignifughe di una resina colataTrasformatore di tipo seccoè il risultato di un sistema di materiali attentamente progettato. La formulazione della resina epossidica, i riempitivi inorganici e gli additivi ritardanti di fiamma lavorano insieme per creare un materiale isolante autoestinguente che resiste all'accensione e limita la propagazione del fuoco. Questo articolo esaminerà la chimica del ritardo di fiamma della resina colata, la fisica del rilascio di calore e della generazione di fumo e gli standard di test internazionali che verificano queste proprietà. Discuteremo anche di come la nostra fabbrica di Lugao Power Co.,Ltd. progetta e produce trasformatori a secco in resina colata per soddisfare i requisiti di sicurezza antincendio più esigenti.

Sommario

• 1. Cosa rende un materiale ignifugo?
• 2. La chimica della resina colata: come gli additivi modificano il comportamento alla combustione
• 3. Perché il basso rilascio di calore è importante per l'installazione interna
• 4. Come i test IEC 60076-11 verificano le prestazioni dei ritardanti di fiamma
• 5. Bilanciamento della conduttività termica e del ritardo di fiamma
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Cosa rende un materiale ignifugo?

Il ritardo di fiamma non è una singola proprietà; è un insieme di comportamenti che un materiale manifesta quando esposto al fuoco. Un materiale ignifugo resiste all'accensione, limita la propagazione della fiamma e si autoestingue quando viene rimossa la fonte di accensione esterna. Questi comportamenti sono ottenuti attraverso meccanismi chimici e fisici che interferiscono con il processo di combustione. La combustione di un polimero richiede tre elementi: carburante, ossigeno e calore. I ritardanti di fiamma funzionano interrompendo uno o più di questi elementi. Alcuni ritardanti di fiamma rilasciano gas inerti che diluiscono la concentrazione di ossigeno attorno al materiale. Altri assorbono il calore attraverso la decomposizione endotermica, raffreddando il materiale al di sotto della sua temperatura di accensione. Altri ancora promuovono la formazione di uno strato protettivo di carbone che isola il materiale sottostante dal calore e dall'ossigeno.

L'efficacia di un ritardante di fiamma è misurata da diversi parametri. L'indice limite di ossigeno (LOI) è la concentrazione minima di ossigeno in una miscela di azoto-ossigeno che supporterà la combustione del materiale. Un materiale con un LOI più elevato è più difficile da bruciare. Per riferimento, la concentrazione di ossigeno nell'aria è di circa il 21%. Un materiale con un LOI inferiore al 21% brucerà facilmente all'aria. Un materiale con un LOI superiore al 28% è generalmente considerato ignifugo. Il test UL 94 è un altro metodo comune per valutare l'infiammabilità della plastica. Valuta il comportamento del materiale in orientamento verticale o orizzontale, compreso il tempo di autoestinzione e l'eventuale presenza di gocciolamento. La tabella seguente riassume i principali parametri di infiammabilità per i comuni materiali isolanti dei trasformatori.

ALugao Potenza Co.,Ltd., la nostra fabbrica formula sistemi di resina colata che raggiungono un LOI del 30% o superiore, combinato con una classificazione UL 94 V-0. Ciò significa che la resina non supporterà la combustione in condizioni atmosferiche normali e si autoestinguerà rapidamente se accesa. Queste proprietà sono essenziali per un trasformatore a secco installato in ambienti interni, dove la sicurezza antincendio è una preoccupazione primaria.

2. La chimica della resina colata: come gli additivi modificano il comportamento alla combustione

La resina epossidica di base utilizzata nei trasformatori in resina colata è un polimero termoindurente che fornisce un eccellente isolamento elettrico, resistenza meccanica e stabilità termica. Tuttavia, la resina epossidica non modificata ha un indice limite di ossigeno di circa il 19-21%, il che significa che brucerà nell'aria. Per trasformare questo materiale in un sistema isolante ignifugo, la resina è formulata con cariche e additivi che ne alterano il comportamento di combustione. I due approcci più comuni sono l'uso di riempitivi a base di idrossido inorganico e ritardanti di fiamma a base di fosforo. La scelta dell'additivo e la sua concentrazione determinano le prestazioni finali della resina colata.

Il triidrato di alluminio (ATH), noto anche come idrossido di alluminio, è il riempitivo ritardante di fiamma più utilizzato nei trasformatori in resina colata. Quando la resina viene esposta a temperature superiori a circa 200°C, l'ATH subisce una reazione di decomposizione endotermica. Questa reazione assorbe una quantità significativa di calore, raffreddando il materiale circostante. Inoltre rilascia vapore acqueo, che diluisce la concentrazione di ossigeno in prossimità della fiamma. Il residuo della reazione è l'ossido di alluminio, che forma uno strato protettivo simile alla ceramica sulla superficie della resina. Questo strato funge da barriera termica, rallentando il trasferimento del calore al materiale sottostante. La tabella seguente riassume le caratteristiche di decomposizione dell'ATH e di altri comuni riempitivi ritardanti di fiamma.

Nel nostro stabilimento di Lugao utilizziamo una combinazione di ATH e riempitivi di silice nelle nostre formulazioni di resina colata. L'ATH svolge la funzione primaria di ritardante di fiamma, mentre la silice migliora la conduttività termica e la resistenza meccanica della resina. Il contenuto totale del riempitivo può raggiungere il 60-70% in peso, il che riduce significativamente la quantità di materiale organico combustibile nel trasformatore. Offriamo anche opzioni ritardanti di fiamma a base di fosforo per applicazioni che richiedono prestazioni di sicurezza antincendio ancora più elevate. Queste formulazioni raggiungono un LOI più elevato e un comportamento autoestinguente più rapido.

3. Perché il basso rilascio di calore è importante per l'installazione interna

Le prestazioni ignifughe di un trasformatore a secco in resina colata non dipendono solo dalla sua combustione; riguarda anche la quantità di calore e fumo che rilascia se brucia. Il tasso di rilascio del calore (HRR) è un parametro critico per l'ingegneria della sicurezza antincendio. Misura la velocità con cui un materiale rilascia energia durante la combustione. Un materiale con un HRR basso contribuirà meno alla crescita di un incendio, dando agli occupanti più tempo per evacuare e ai vigili del fuoco più tempo per controllare la situazione. Il tasso di produzione del fumo è altrettanto importante, poiché il fumo è la principale causa di morte negli incendi e può oscurare le vie di fuga.

I trasformatori in resina colata sono progettati per avere un basso tasso di rilascio di calore. A ciò contribuiscono l’elevato contenuto di riempitivi e la decomposizione endotermica dell’ATH. Quando la resina è esposta al fuoco, l'ATH assorbe il calore anziché rilasciarlo. Il vapore acqueo rilasciato dalla decomposizione diluisce i gas combustibili, riducendo l'intensità della fiamma. Il residuo di ossido di alluminio forma uno strato protettivo che isola la resina rimanente. L'effetto netto è un materiale che brucia lentamente, se non del tutto, e rilascia calore minimo. La tabella seguente confronta le caratteristiche di rilascio del calore della resina colata e di altri materiali isolanti del trasformatore.

Il basso rilascio di calore e la produzione di fumo dei trasformatori a secco in resina colata ne consentono l'installazione in spazi interni senza la necessità di sistemi antincendio estesi. Ciò riduce il costo dell'installazione elettrica e semplifica la progettazione della sicurezza antincendio dell'edificio. Per i progetti in cui il trasformatore si trova vicino ad aree occupate, come in un ospedale o in un centro commerciale, il basso rischio di incendio dei trasformatori in resina colata rappresenta un vantaggio fondamentale. Presso Lugao Power Co., Ltd., la nostra fabbrica progetta i nostri trasformatori in resina colata per soddisfare i più severi standard di sicurezza antincendio, inclusa la classificazione IEC 60076-11 F1.

4. Come i test IEC 60076-11 verificano le prestazioni dei ritardanti di fiamma

IEC 60076-11 è lo standard internazionale che definisce i requisiti per i trasformatori a secco. La norma specifica la classificazione del comportamento al fuoco, che viene determinata da una serie di prove che simulano l'esposizione del trasformatore ad un incendio esterno. La classificazione del comportamento al fuoco prevede due livelli: F0 e F1. F0 è il livello base e F1 è il livello superiore, che richiede l'autoestinzione del trasformatore e la limitazione del rilascio di calore e della produzione di fumo durante la prova.

Il test di comportamento al fuoco viene condotto accendendo una quantità specifica di combustibile (solitamente alcol) ad una distanza definita dal trasformatore. Il test misura la temperatura e il flusso di calore attorno al trasformatore, nonché il tempo necessario affinché il trasformatore si autoestingui una volta consumato il combustibile. Il test monitora anche la produzione di fumi e gas tossici. Per ottenere la classificazione F1, il trasformatore deve soddisfare i seguenti criteri:

• La temperatura di picco della superficie del trasformatore deve rimanere al di sotto di un limite specificato.
• Il trasformatore deve autoestinguersi entro un tempo determinato dall'esaurimento del combustibile.
• Il tasso di rilascio del calore e la produzione di fumo devono rimanere al di sotto delle soglie specificate.
• Il trasformatore non deve produrre goccioline ardenti che potrebbero incendiare i materiali adiacenti.
• Il trasformatore deve mantenere la sua rigidità dielettrica dopo la prova al fuoco.

La tabella seguente riassume i parametri chiave del test di comportamento al fuoco IEC 60076-11 e le prestazioni tipiche dei trasformatori in resina colata di Lugao Potenza Co.,Ltd.

Il nostro stabilimento di Lugao testa i nostri trasformatori a secco in resina colata secondo lo standard IEC 60076-11. Manteniamo rapporti di prova per tutti i nostri prodotti, che sono disponibili ai nostri clienti su richiesta. Questi rapporti forniscono prove documentate delle prestazioni ignifughe dei nostri trasformatori, dando ai nostri clienti la certezza che il prodotto soddisfa i più elevati standard di sicurezza antincendio.

5. Bilanciamento della conduttività termica e del ritardo di fiamma

La progettazione di una formulazione in resina colata per un trasformatore di tipo a secco richiede il bilanciamento di due requisiti concorrenti: ritardo di fiamma e conduttività termica. Il ritardo di fiamma si ottiene aggiungendo riempitivi inorganici come ATH, che riducono il contenuto di combustibile della resina. La conduttività termica è importante per dissipare il calore generato dagli avvolgimenti del trasformatore. Una maggiore conduttività termica consente al trasformatore di funzionare a una temperatura più bassa, aumentandone l'efficienza e la durata. Tuttavia, alcuni riempitivi ritardanti di fiamma hanno una conduttività termica relativamente bassa e l’aumento della loro concentrazione può ridurre le prestazioni termiche della resina.

La soluzione sta nella selezione di riempitivi con elevata conducibilità termica e nell'ottimizzazione della distribuzione granulometrica delle particelle di riempitivo. La silice (SiO₂) e l'ossido di alluminio (Al₂O₃) sono comunemente usati come riempitivi nei trasformatori in resina colata perché combinano una buona conduttività termica con proprietà ignifughe accettabili. Se combinati con ATH, questi riempitivi possono fornire sia ritardante di fiamma che conduttività termica. Anche la distribuzione granulometrica è importante: una miscela ben calibrata di particelle grossolane e fini può raggiungere una densità di impaccamento più elevata, che migliora sia la conduttività termica che la resistenza meccanica. La tabella seguente riassume la conduttività termica dei comuni riempitivi in ​​resina colata.

Nella nostra fabbrica utilizziamo una miscela brevettata di silice e riempitivi ATH per raggiungere un equilibrio tra ritardo di fiamma e conduttività termica. La nostra formulazione in resina colata raggiunge una conduttività termica di 1,1-1,5 W/m·K, pur mantenendo un LOI del 30% o superiore. Ciò consente ai nostri trasformatori a secco di funzionare a carichi elevati senza superare i limiti di temperatura, pur fornendo le prestazioni di sicurezza antincendio richieste per l'installazione interna.

6. Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra la classificazione di comportamento al fuoco F0 e F1 per i trasformatori di tipo a secco?

Risposta: F0 è la classificazione base del comportamento al fuoco e F1 è la classificazione superiore. F0 richiede che il trasformatore sia autoestinguente ma ha limiti meno stringenti sul rilascio di calore e sulla produzione di fumo. F1 richiede che il trasformatore soddisfi limiti più severi in termini di temperatura di picco, tempo di autoestinguenza, tasso di rilascio di calore e produzione di fumo. Per le installazioni interne in edifici con spazi occupati è generalmente richiesta la classificazione F1. Presso Lugao Power Co., Ltd., i nostri trasformatori di tipo a secco in resina colata sono progettati per soddisfare la classificazione F1.

Domanda 2: La resina colata produce gas tossici quando brucia?

Risposta: La formulazione della resina colata utilizzata nei nostri trasformatori a secco è priva di alogeni, ovvero non contiene composti di cloro o bromo che possono produrre gas tossici e corrosivi come l'acido cloridrico o l'acido bromidrico. I principali prodotti di decomposizione della nostra resina colata sono vapore acqueo, anidride carbonica e ossido di alluminio. Ciò rende il fumo proveniente da un trasformatore in resina meno tossico rispetto al fumo proveniente da un trasformatore riempito d'olio, che può contenere una miscela complessa di prodotti di combustione tossici.

Domanda 3: Come si confrontano le prestazioni ignifughe della resina colata con quelle di un trasformatore riempito di liquido?

Risposta: I trasformatori in resina colata presentano un vantaggio significativo rispetto ai trasformatori riempiti di liquido in termini di sicurezza antincendio. I trasformatori riempiti di liquido contengono un grande volume di olio combustibile, che può fuoriuscire e creare un incendio in una piscina. La velocità di rilascio del calore e la produzione di fumo dell'olio in combustione sono molto più elevate di quelle della resina colata. I trasformatori in resina colata non contengono combustibile liquido e sono autoestinguenti, il che li rende molto più sicuri per l'installazione interna.

Domanda 4: È possibile installare un trasformatore in resina in una stanza senza sistema di estinzione incendi?

Risposta: Sì, un trasformatore di tipo a secco in resina colata che soddisfa la classificazione F1 può essere installato in una stanza senza sistemi antincendio dedicati, a condizione che la stanza soddisfi i requisiti generali di sicurezza antincendio del codice edilizio. Il basso rischio di incendio del trasformatore in resina significa che non richiede lo stesso livello di protezione antincendio di un trasformatore riempito d'olio. Tuttavia, i requisiti specifici dipendono dalle norme edilizie locali e dall'autorità competente. Il nostro team tecnico può fornire indicazioni sui requisiti di installazione per il vostro progetto.

Domanda 5: Quale manutenzione è necessaria per mantenere le prestazioni ignifughe di un trasformatore in resina colata?

Risposta: Le prestazioni ignifughe di un trasformatore in resina colata sono intrinseche al materiale e non si degradano in modo significativo nel tempo. Tuttavia, è ancora necessaria una manutenzione regolare per garantire l’affidabilità complessiva del trasformatore. Ciò include l'ispezione visiva per individuare eventuali crepe o danni alla resina colata, la pulizia degli avvolgimenti e dei condotti di raffreddamento per prevenire l'accumulo di polvere e test periodici della resistenza di isolamento e delle scariche parziali. Presso Lugao Power Co., Ltd., forniamo linee guida per la manutenzione e servizi di supporto per i nostri trasformatori a secco.

7. Conclusionee

Le prestazioni ignifughe di un trasformatore a secco in resina colata sono il risultato di un sofisticato sistema di materiali. La resina epossidica fornisce l'isolamento strutturale ed elettrico, mentre il riempitivo ATH fornisce il meccanismo endotermico ritardante di fiamma. Il riempitivo di silice migliora la conduttività termica e la resistenza meccanica. Insieme, questi componenti creano un materiale isolante del trasformatore che resiste all'accensione, si autoestingue rapidamente e rilascia calore e fumo minimi. Queste proprietà sono essenziali per le installazioni interne dove la sicurezza antincendio è una preoccupazione primaria.

Presso Lugao Power Co., Ltd., la nostra fabbrica progetta e produce trasformatori di tipo a secco in resina colata che soddisfano i più elevati standard di prestazioni di sicurezza antincendio. I nostri prodotti sono testati secondo la norma IEC 60076-11 e ottengono la classificazione F1. Ci impegniamo a fornire ai nostri clienti soluzioni di trasformatori affidabili, sicure ed efficienti. Che tu stia progettando un nuovo edificio o ammodernando un impianto elettrico esistente, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze.

Contatta Lugao Power Co., Ltd. Oggiper saperne di più sui nostri trasformatori a secco in resina colata e su come possono soddisfare i vostri requisiti di sicurezza antincendio.
