Quadri modulari di bassa tensione di tipo fisso GGD

Definizione e identità fondamentale

Il quadro modulare di bassa tensione di tipo fisso GGD è un quadro per interni, a pavimento, con involucro metallico. È progettato specificamente perdistribuzione dell'alimentazione CA a bassa tensionenegli impianti elettrici trifase industriali e commerciali. Essendo un prodotto fondamentale nella gerarchia di distribuzione dell'energia, si trova tra i terminali secondari del trasformatore e i quadri di distribuzione finali, funzionando come hub di alimentazione primario di un'installazione.

Parametri del prodotto

Certificazione e garanzia di qualità

Lugaoproduce quadri di bassa tensione di tipo fisso GGD secondo i requisiti tecnici del progetto e gli standard applicabili dei quadri di bassa tensione. Ispezioni di routine e rapporti di prova possono essere forniti prima della spedizione in base all'accordo tecnico confermato.

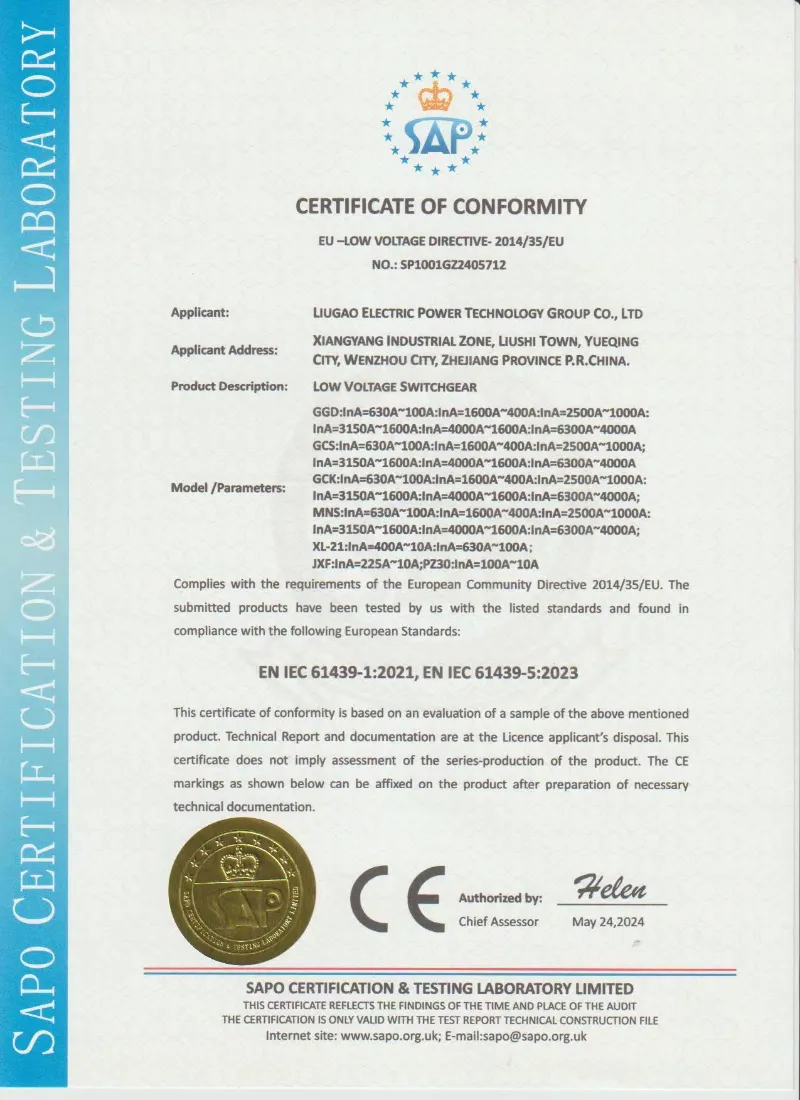

• Progettazione e test basati su IEC 61439-1/2
• Produzione e ispezione basate su GB/T 7251
• Prova di tenuta alla frequenza di rete
• Prova di resistenza d'isolamento
• Ispezione del cablaggio e del funzionamento funzionale
• Verifica dell'aumento di temperatura in base alla configurazione
• Rapporto di prova di routine prima della spedizione
• Foto delle ispezioni di fabbrica disponibili su richiesta

Filosofia di installazione fissa

A differenza dei quadri estraibili in cui le unità funzionali possono essere estratte su guide, il GGD utilizza un concetto di montaggio fisso in modo permanente:

● Tutti i dispositivi principali, interruttori automatici in aria (ACB), interruttori automatici scatolati (MCCB) e sezionatori, sono imbullonati direttamente su piastre di montaggio rigide.

● I collegamenti elettrici tra i dispositivi e le sbarre collettrici sono cablati utilizzando collegamenti in rame imbullonati o collegamenti via cavo, non contatti a innesto.

● Questo approccio fisso elimina la complessità meccanica, i costi e la manutenzione associati ai meccanismi di scorrimento, rendendolo ideale per installazioni stabili a lungo termine in cui le posizioni dei circuiti cambiano raramente.

Costruzione di custodie modulari

● L'armadio è costituito da cubicoli modulari standardizzati, ciascuno con la stessa altezza e profondità:

● Dimensioni telaio: 2200 mm (A) × 600/800/1000/1200 mm (L) × 600/800 mm (P)

● Ogni armadio è un modulo indipendente in acciaio saldato che può essere imbullonato fianco a fianco per formare un quadro elettrico continuo.

● Gli armadi sono funzionalmente classificati come unità di ingresso (alimentazione-ricezione), accoppiatori bus (interconnessione bus) o unità di alimentazione (distribuzione in uscita).

Vantaggi del prodotto

Vantaggio 1 – Robustezza strutturale

Il telaio rinforzato in acciaio 8MF aiuta a mantenere la stabilità meccanica al di sotto del livello confermato di resistenza al cortocircuito. Corrente nominale di tenuta di picco: 63kA. Il telaio dell'armadio è progettato per supportare i requisiti di resistenza ai cortocircuiti specifici del progetto. La corrente di picco nominale può essere configurata in base al progetto elettrico confermato.

Vantaggio 2 – Distribuzione modulare e veloce

Armadi di ingresso, accoppiatori e alimentatori standardizzati. Stessa altezza/profondità. Configurazione rapida del progetto disponendo le unità standard affiancate. Riduce i tempi di installazione in loco e la complessità della progettazione.

Vantaggio 3 – Ciclo di vita economicamente vantaggioso

Il montaggio fisso (senza meccanismi di estrazione) riduce il costo iniziale. Nessuna guida del cassetto, contatti a innesto o interblocchi complessi. Manutenzione minima, costo totale di proprietà competitivo.

Vantaggio 4 – Gestione termica ottimizzata

Raffreddamento a convezione naturale: alette inferiori + tetto superiore ventilato. Crea un effetto camino: l'aria calda sale verso l'esterno, l'aria fresca entra. Nessuna ventola, nessun rumore, nessuna manutenzione aggiuntiva.

Vantaggio 5 – Manutenzione e funzionamento semplificati

Comandi, contatori, indicatori su porta frontale ad altezza ergonomica. Maniglie dell'interruttore accessibili senza aprire la porta. Disposizione interna spaziosa con vani sbarre, interruttori e cavi separati: facile ispezione visiva.

Caratteristiche del prodotto

Caratteristica 1: Sistema di verniciatura a polvere multistrato

Ogni pannello in acciaio viene sottoposto a un pretrattamento in cinque fasi (sgrassaggio, risciacquo, fosfatazione, passivazione ed essiccazione) prima di ricevere un rivestimento elettrostatico uniforme in polvere epossipoliestere. Questo rivestimento offre adesione e resistenza all'umidità superiori, garantendo la massima adesioneQuadri modulari di bassa tensione di tipo fisso GGDmantiene il suo aspetto e la protezione dalla corrosione anche in ambienti industriali tropicali o ad alta umidità.

Caratteristica 2: Barriere ad arco trasparenti

Barriere in policarbonato tra le sbarre principali e i vani apparecchi. Fornisce una separazione fisica visibile per la sicurezza dell'operatore durante l'ispezione, consentendo al tempo stesso la conferma visiva delle condizioni delle sbarre.

Caratteristica 3: Spaziosa zona di terminazione dei cavi

● Ampio vano cavi inferiore con piastra passacavi aperta, in grado di accogliere ampi raggi di curvatura dei cavi di alimentazione. Morsetti per cavi regolabili inclusi per alleviare lo stress sui collegamenti elettrici.

Caratteristica 4: Barra collettrice di messa a terra integrata

La sbarra di terra continua in rame corre per l'intera lunghezza dell'assemblaggio con punti preforati per armadio. Semplifica il collegamento a terra in loco per i circuiti in entrata e in uscita, garantendo la conformità della messa a terra del sistema.

Caratteristica 5: Maniglia esterna con predisposizione per lucchetto

Maniglie dell'interruttore principale montate esternamente, bloccabili in posizione OFF. Consente un LOTO meccanico sicuro durante la manutenzione, fornendo un chiaro isolamento visivo.

Caratteristica 6: Configurazione flessibile delle sbarre collettrici

Supporta l'ingresso dei cavi dall'alto/dal basso e la distribuzione 3P4W o 3P5W. Sbarre di fase chiaramente contrassegnate con codifica a colori standard (giallo, verde, rosso, blu per neutro) per ridurre al minimo gli errori di cablaggio.

Applicazione del prodotto

Il quadro modulare di bassa tensione di tipo fisso GGD è ampiamente utilizzato in vari settori in cui viene data priorità all'affidabilità della distribuzione fissa:

● Servizi e infrastrutture per l'edilizia: distribuzione dell'illuminazione delle scale in grattacieli residenziali, alimentazione elettrica per la ventilazione dei parcheggi sotterranei e armadi di controllo dell'illuminazione stradale municipale.

● Sistemi ausiliari industriali: quadri elettrici della sala compressori, alimentatori di motori di processo non critici in impianti di cemento e aggregati e quadri di distribuzione di magazzini di fabbrica.

● Trattamento delle acque e delle acque reflue: alimentatori dei motori della stazione di pompaggio per l'aspirazione dell'acqua grezza e lo scarico degli effluenti trattati e alimentazione elettrica delle apparecchiature di dosaggio dei prodotti chimici.

● Energie rinnovabili: pannelli combinatori CA e quadri di distribuzione dell'energia ausiliaria in parchi solari montati a terra.

● Strutture commerciali: pannelli di sincronizzazione e distribuzione dei generatori di backup nei centri commerciali e pannelli di alimentazione dei refrigeratori HVAC nelle stazioni energetiche dei campus universitari.

● Alimentazione temporanea e da cantiere: scatole di distribuzione dell'energia temporanee in cantiere e pannelli di alimentazione per montacarichi da cantiere, dove la struttura fissa e robusta offre una durata migliore rispetto ai design dei pannelli più leggeri.

Imballaggio e spedizione

Ogni quadro elettrico a bassa tensione GGD è protetto con pellicola antiruggine, imbottitura in schiuma e imballaggio per l'esportazione in compensato. La base dell'armadio può essere progettata per la movimentazione con carrello elevatore in base alle esigenze di spedizione.

Imballaggio: film estensibile, protezione antiumidità e custodia per esportazione in compensato

Spedizione: FOB Ningbo, porti principali CIF o EXW disponibili

Fissaggio armadio: componenti interni rinforzati prima della spedizione

Documenti: bolla di accompagnamento, schema elettrico e rapporto di prova inclusi

Servizio post-vendita

Supporto tecnico per installazione e messa in servizio

Supporto per schemi elettrici e disegni di layout

Guida alle parti di ricambio per interruttori, contatori e componenti di controllo

Termini di garanzia secondo l'accordo d'ordine confermato

Domande frequenti

Q1: Qual è la differenza tra il quadro fisso GGD e il quadro estraibile GCS/MNS?

GGD utilizza interruttori fissi e collegamenti cablati, mentre GCS o MNS utilizza unità a cassetti estraibili. GGD è più conveniente per i sistemi di distribuzione stabili in cui i circuiti non necessitano di frequenti sostituzioni.

Q2: È possibile personalizzare l'armadio GGD in base al mio schema unifilare?

SÌ. Lugao può configurare armadi di ingresso, di alimentazione, accoppiatore bus, di misurazione e di compensazione dei condensatori in base al vostro schema elettrico e ai requisiti del marchio dei componenti.

Q3: Quali marche di componenti possono essere utilizzate?

Le opzioni comuni includono ABB, Schneider, Siemens, CHINT, Delixi o altri marchi specificati dal progetto, a seconda del budget e dei requisiti tecnici.

Q4: Quali documenti vengono forniti prima della spedizione?

Possiamo fornire disegni di layout, schemi elettrici, rapporti di test di routine, liste di imballaggio e foto del prodotto prima della spedizione in base all'ordine confermato.
