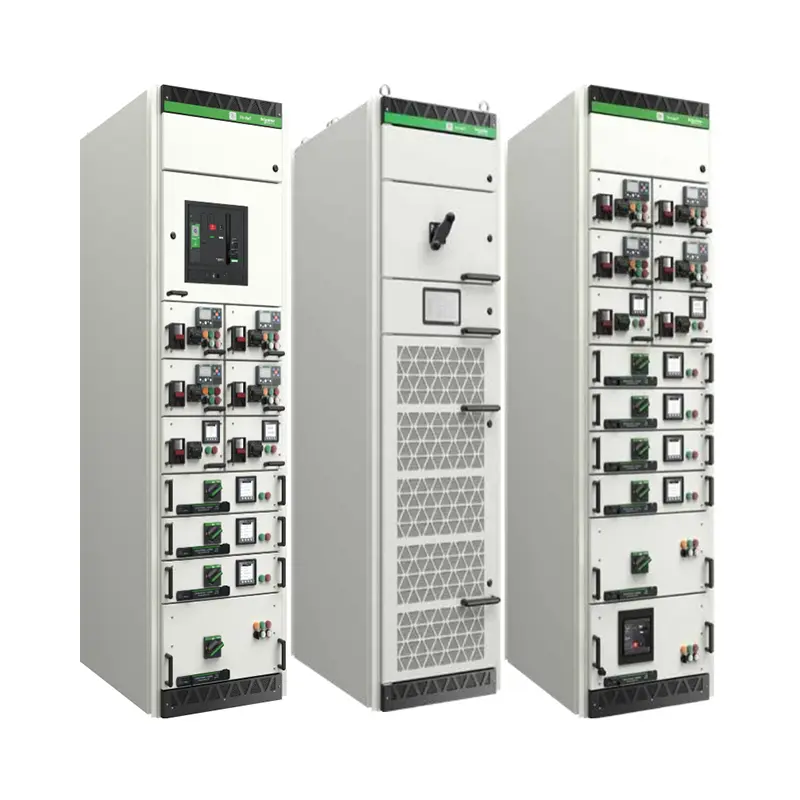

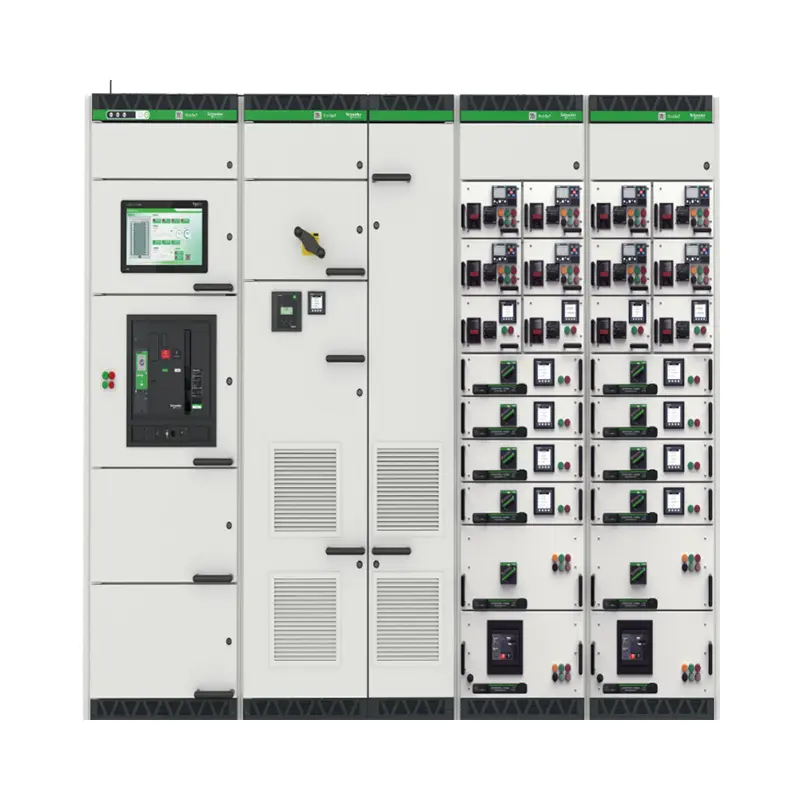

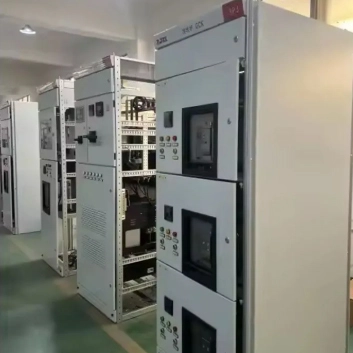

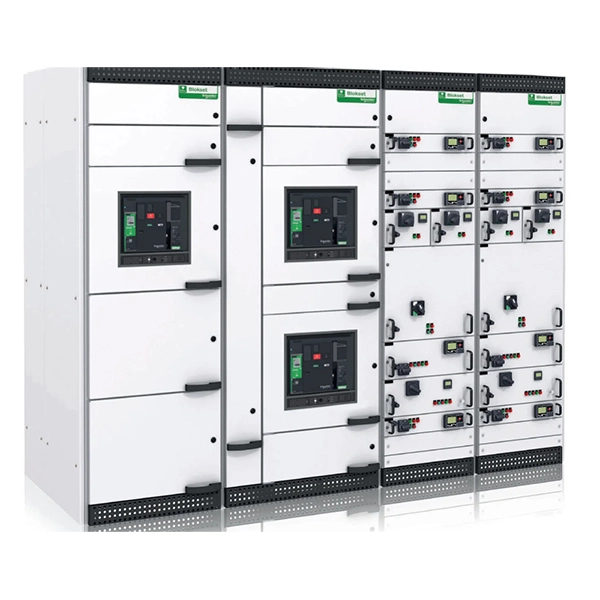

Quadri a pannello a cassetto per la distribuzione intelligente dell'energia

Il quadro elettrico a pannello a cassetto per distribuzione intelligente dell'energia di Lugao Power Co., Ltd. è un gruppo a bassa tensione ad alte prestazioni che combina protezione, misurazione e comunicazione intelligenti. A differenza dei tradizionali pannelli fissi, questa versione a cassetto permette di inserire o estrarre ogni unità del circuito senza spegnere l'intero sistema. Ogni cassetto ospita un interruttore automatico, un controller e sensori dedicati. La funzionalità "intelligente" deriva da analizzatori di qualità dell'energia integrati, comunicazione Modbus TCP/IP o Profibus e avvisi di guasto automatici. ILQuadro elettricoè adatto per sistemi AC 690V, 50/60Hz, corrente nominale fino a 6300A. Soddisfa gli standard IEC 61439-1/2 e GB/T 7251.

Caratteristiche e applicazione del prodotto (con formato domande e risposte)

Questa sezione affronta le preoccupazioni comuni degli acquirenti ed evidenzia i vantaggi tecnici del quadro elettrico a pannello a cassetto per la distribuzione intelligente dell'energia.

Q1: In che modo il meccanismo del cassetto migliora la manutenzione?

R: L'unità è dotata di un cassetto a tre posizioni (connesso/test/disconnesso) con interblocchi meccanici. È possibile sostituire un cassetto difettoso in meno di 60 secondi senza spegnere i circuiti adiacenti. Questo è un vantaggio chiave del quadro elettrico a pannello a cassetto per la distribuzione intelligente dell'energia per strutture critiche.

Q2: Quali funzioni "intelligenti" sono integrate?

A: Monitoraggio in tempo reale di tensione, corrente, fattore di potenza e armoniche. Allarme automatico in caso di sovraccarico, cortocircuito o aumento della temperatura. I registri dati possono essere esportati tramite RS485 o Ethernet. Controllo remoto di sgancio/chiusura da un sistema SCADA centrale.

Q3: Il meccanismo del cassetto è affidabile dopo molti inserimenti?

R: Sì. Ogni cassetto è testato per 5.000 operazioni meccaniche e 1.000 operazioni elettriche senza degrado delle prestazioni. I contatti sono argentati con pressione a molla.

Q4: Dove può essere installato questo prodotto?

Elenco delle applicazioni:

1. Data Center: per percorsi di alimentazione ridondanti e MTTR (tempo medio di riparazione) minimo.

2. Ospedali: i circuiti critici di supporto vitale richiedono alimentazione ininterrotta.

3. Impianti industriali: Centri di controllo motore (MCC) per trasportatori, pompe e compressori.

4. Complessi commerciali: illuminazione dei centri commerciali e distribuzione HVAC.

5. Energie rinnovabili: integrazione solare/eolica con feedback della rete intelligente.

Parametri del prodotto (specifiche)

Dettagli di produzione (qualità e produzione)

1. Custodia: lamiera d'acciaio laminata a freddo da 2,0 mm, elettrozincata e verniciata a polvere (RAL 7035). Resistenza alla corrosione >500 ore di test in nebbia salina.

2. Meccanismo del cassetto: guide di scorrimento ad alta precisione con maniglia autobloccante. Protezione salvadita IP20 all'interno dei vani cassetti.

3. Sistema di sbarre collettrici: sbarre collettrici rettangolari in rame (98% di conduttività IACS), completamente isolate mediante manicotti termorestringenti.

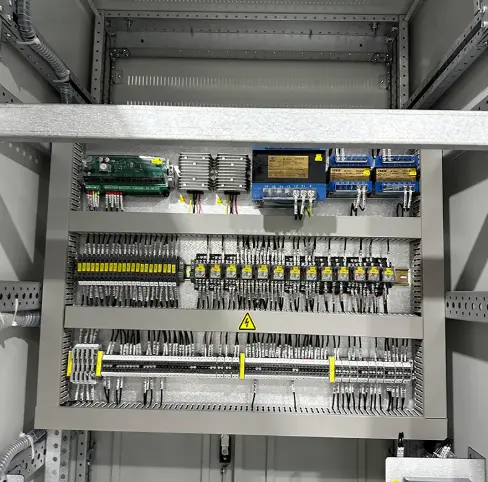

4. Cablaggio: cavi certificati UL1015 o 60245 IEC, etichettati con doppi numeri e codici colore.

5. Collaudo: Ogni unità assemblata viene sottoposta a:

● Resistenza alla tensione dielettrica (3000 V CA per 1 minuto)

● Test di iniezione primaria e secondaria

● Prova di funzionamento meccanico del cassetto

● Test di aumento della temperatura alla massima corrente nominale

Imballaggio e consegna

1. Imballaggio:

Ogni cassetto è avvolto singolarmente in film PE antistatico. Il pannello principale è protetto da protezioni per i bordi e fissato su un pallet di legno fumigato. Tutti gli involucri sono rivestiti con pluriball e tessuto in PP. Le unità esterne con grado di protezione IP54 sono dotate di un'ulteriore copertura laminata impermeabile.

2. Marchio di spedizione:

● logo ugao Power, numero d'ordine, peso, dimensioni ed etichetta "Fragile – Componenti elettronici".

3. Consegna:

● Tempi di produzione: 25–35 giorni lavorativi dall'approvazione del disegno.

● Porto: Shanghai/Ningbo.

● Spedizione: trasporto marittimo (FCL o LCL), trasporto aereo per cassetti di riserva urgenti.

Domande frequenti

Q1: Posso acquistare un singolo cassetto come pezzo di ricambio senza acquistare l'intero pannello?

R: Sì. Lugao Power Co., Ltd. vende cassetti intelligenti individuali. Possiamo produrre un cassetto di ricambio corrispondente in base al disegno originale, all'etichetta del cassetto, alla configurazione del circuito e al modello dei componenti. La compatibilità finale dovrebbe essere confermata durante la fase di revisione tecnica.

D2: Il quadro elettrico a pannello a cassetto per la distribuzione intelligente dell'energia supporta il ripristino remoto dopo un guasto?

R: Sì, tramite il modulo di comunicazione. L'operatore può disconnettersi da remoto, diagnosticare il guasto e riconnettersi (se consentito dai codici di sicurezza locali). Tuttavia, l'ispezione manuale è comunque consigliata per gli interventi in cortocircuito.

Q3: Qual è il numero massimo di cassetti per pannello per il tuo prodotto?

R: Per i cassetti da 160 A, possiamo installare fino a 24 unità in un pannello alto 2200 mm. Per cassetti 630A massimo 12 unità. La disposizione segue la separazione del Modulo 4b, il che significa che ogni cassetto è completamente isolato nel proprio scomparto metallico.

Q4: Fornite servizi di installazione e messa in servizio?

R: Forniamo la messa in servizio video remota come standard. Opzionale: messa in servizio in loco da parte degli ingegneri di Lugao (spese di viaggio + tariffa giornaliera, estensione della garanzia di 1 anno inclusa).*

Q5: Potete integrare interruttori di terze parti come Mitsubishi o LS?

R: Assolutamente. Il telaio del cassetto è progettato per accettare la maggior parte dei marchi più importanti: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT e altri. Basta specificare il modello dell'interruttore al momento dell'acquisto.

Servizio post-vendita e garanzia

Periodo di garanzia: 12 mesi (1 anno) dalla data di spedizione.

Durante questo periodo,Lugao Power Co., Ltd.copre eventuali difetti di fabbricazione, inclusi meccanismi dei cassetti, controller intelligenti e moduli di comunicazione. Sono esclusi i materiali di consumo (luci, fusibili).
