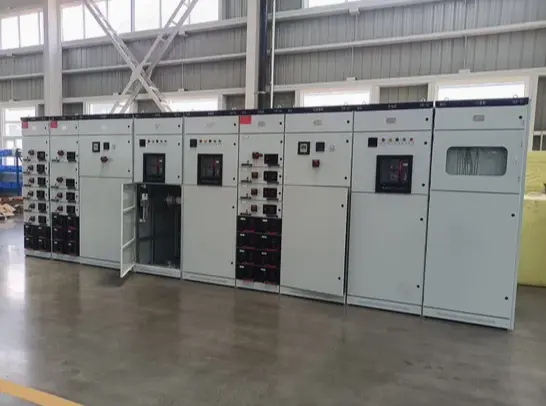

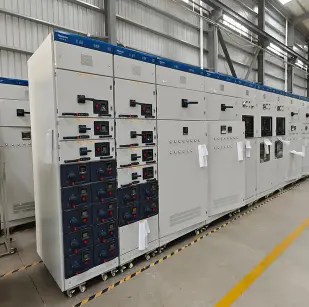

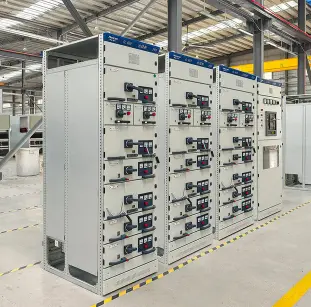

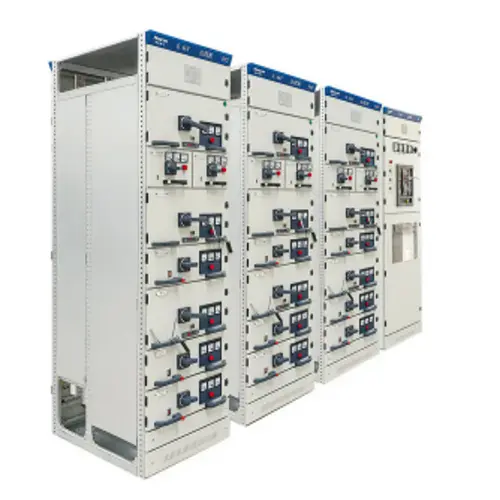

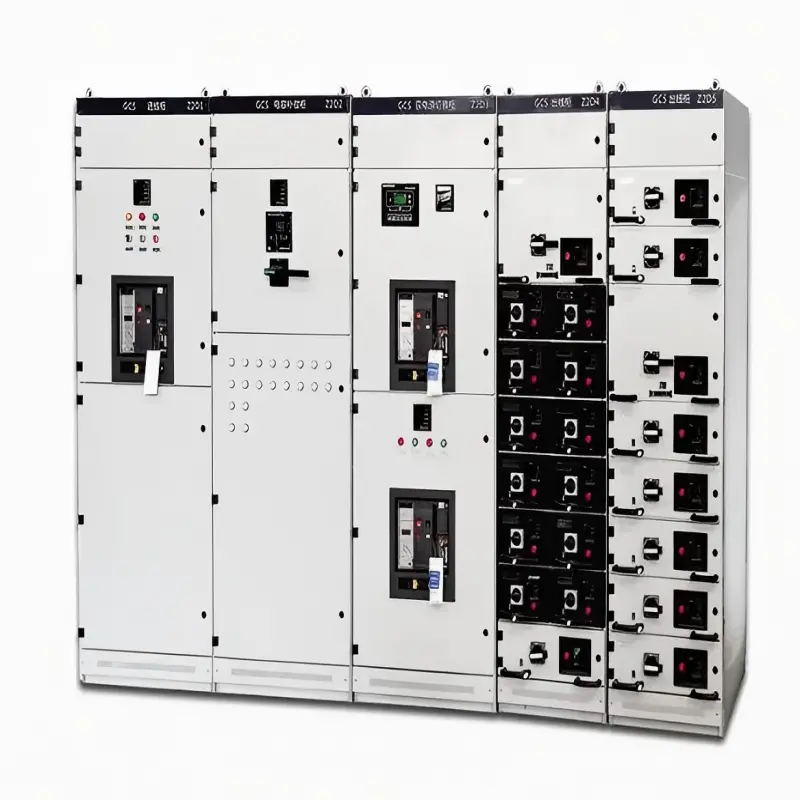

Quadri MCS per armadi a cassetti intelligenti a bassa tensione

Il quadro elettrico per armadi a cassetti intelligente a bassa tensione MCS è unquadri chiusi a bassa tensione (fino a 690 V CA).gruppo progettato per la distribuzione intelligente della potenza e il controllo del motore. Ciascuna unità funzionale, inclusi interruttori di alimentazione, avviatori motore, moduli di commutazione condensatori e unità di strumentazione, è alloggiata in un cassetto in acciaio completamente estraibile collegato a una base fissa con contatti primari e secondari autoallineanti.

Cosa fa?

● Distribuisce l'energia in modo sicuro a più circuiti a valle

● Controlla i motori (avvio, arresto, retromarcia, regolazione della velocità tramite avviatori statici o VFD)

● Protegge l'apparecchiatura dal coordinamento di cortocircuito, sovraccarico e guasto a terra

● Monitora i dati energetici localmente tramite un display LCD integrato su ciascun cassetto o in remoto tramite RS485/Modbus/Ethernet IP

● Fornisce avvisi di manutenzione predittiva quando viene rilevata usura dei contatti, aumento della temperatura o posizione anomala del cassetto

In sostanza, questo armadio trasforma un tradizionale quadro elettrico a bassa tensione in una risorsa intelligente, comunicabile e manutenibile.

Parametri del prodotto

Caratteristiche e applicazioni del prodotto

Caratteristiche principali del quadro elettrico a cassetti intelligente a bassa tensione MCS

Applicazioni tipiche

● Centri dati: monitoraggio dell'alimentatore in tempo reale e funzionamento dell'interruttore remoto

● Ospedali: sostituzione rapida dei cassetti senza influire sui carichi critici

● Impianti di trattamento dell'acqua – elevata tolleranza all'umidità con riscaldatori anticondensa

● Produzione automobilistica: avviamento del motore con indicazione predittiva dell'usura

● Grattacieli commerciali – misurazione parziale dell'energia per piano inquilino tramite cassetto

Dettagli di produzione

Ogni quadro MCS con armadio a cassetti intelligente a bassa tensione di Lugao Power Co., Ltd. è costruito con precisione e attenzione ai dettagli:

● Produzione della custodia: acciaio zincato da 1,5 mm a 2,0 mm, telaio completamente saldato. Verniciatura a polvere RAL 7035, spessore minimo 70μm. Test in nebbia salina ≥400 ore secondo ISO 9227.

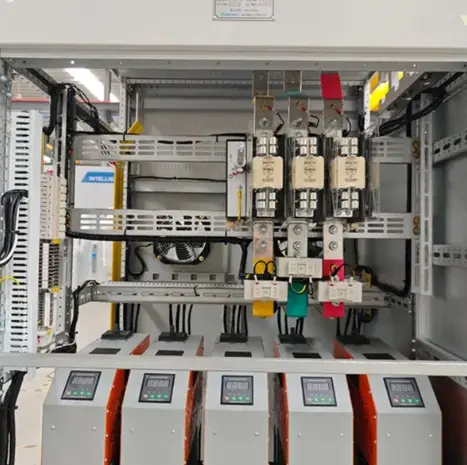

● Sistema di sbarre: rame ETP ad alta conduttività (purezza del 99,9%). Tutti i giunti argentati (minimo 8μm). Sbarre completamente isolate con guaine termorestringenti classificate per 1000 V.

● Telaio del cassetto: formato da acciaio laminato a freddo da 2,5 mm con passivazione resistente alla corrosione. Le guide di scorrimento in polimero autolubrificante garantiscono un movimento fluido per >5.000 cicli.

● Contatti primari: punte in lega di rame-tungsteno su un braccio caricato a molla. Superfici di contatto argentate. Valutato per 3.000 operazioni elettriche senza riplaccatura.

● Contatti secondari: connettore plug-in argentato a 24 pin con pin dorati. Resistenza di contatto <1mΩ. Valutato per 10.000 cicli di inserimento/estrazione.

● Elettronica intelligente: componenti di livello industriale con temperatura compresa tra -25°C e +85°C. Ogni controller del cassetto è sottoposto a rodaggio e calibrazione per 72 ore tracciabili secondo gli standard nazionali.

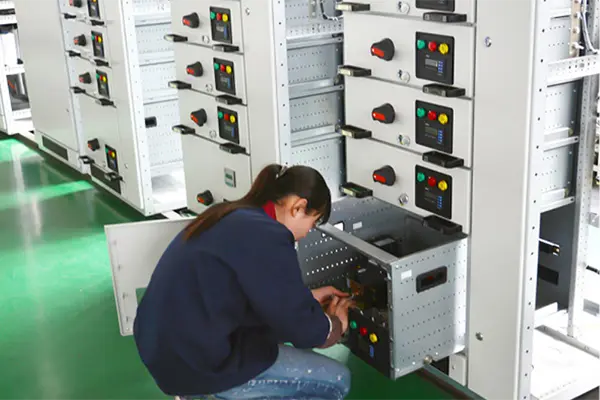

● Test in fabbrica: ogni unità è sottoposta a test dielettrico (2,5 kV/min), test di aumento della temperatura (a 1,1 volte la corrente nominale) e test di comunicazione funzionale. Rapporti di prova archiviati per 15 anni.

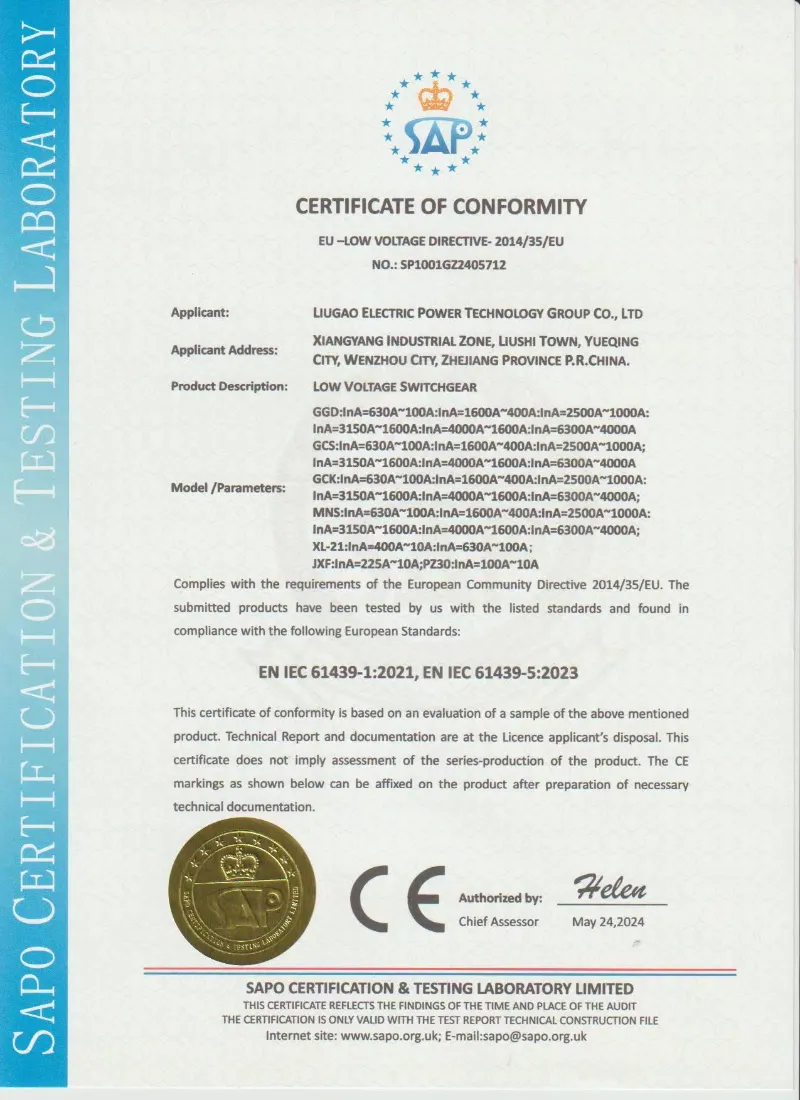

Certificazione e garanzia di qualità: perché scegliere Lugao?

Perché scegliere Lugao Power?

Opzioni di personalizzazione

Domande frequenti

Q1: La memoria integrata del drawer sopravvive a un'interruzione di corrente?

R: Sì. Il chip FRAM non volatile conserva i dati per almeno 10 anni senza alimentazione esterna. Le ore di funzionamento, i registri degli eventi e i dati sull'usura dei contatti vengono conservati.

Q2: Il protocollo di comunicazione è aperto o proprietario?

R: Aperto. Utilizziamo registri Modbus RTU/TCP standard (documentati nel nostro manuale). Puoi connetterti a qualsiasi SCADA, PLC o BMS di terze parti senza licenze gateway aggiuntive.

Q3: Cosa succede se il sensore di temperatura di un cassetto si guasta?

R: Il controller segnalerà "Guasto sensore" sul display LCD del cassetto e tramite comunicazione. Il funzionamento meccanico rimane inalterato. È possibile installare un kit sensore sostitutivo in meno di 5 minuti senza rimuovere il cassetto.

Q4: Posso ordinare cassetti di riserva senza l'interruttore primario?

R: Sì. Lo chiamiamo "guscio del cassetto intelligente vuoto": include il telaio, i contatti secondari, il chip di memoria e l'elettronica di monitoraggio ma senza l'interruttore principale. Puoi installare il tuo interruttore preferito in un secondo momento.

Q5: La garanzia di un anno è rinnovabile?

R: Sì. Offriamo un piano di estensione della garanzia per gli anni 2 e 3.
