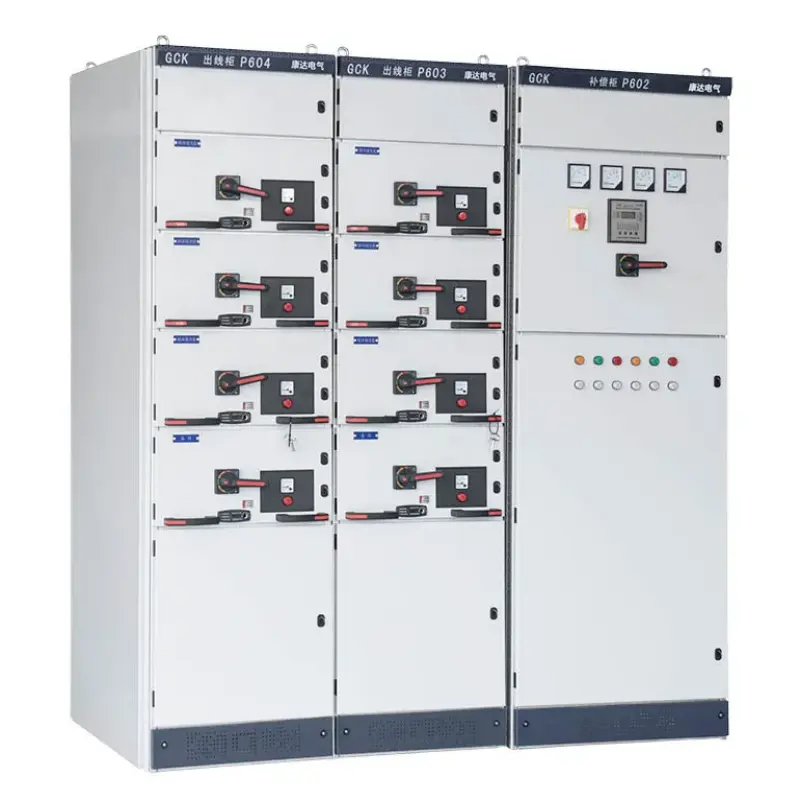

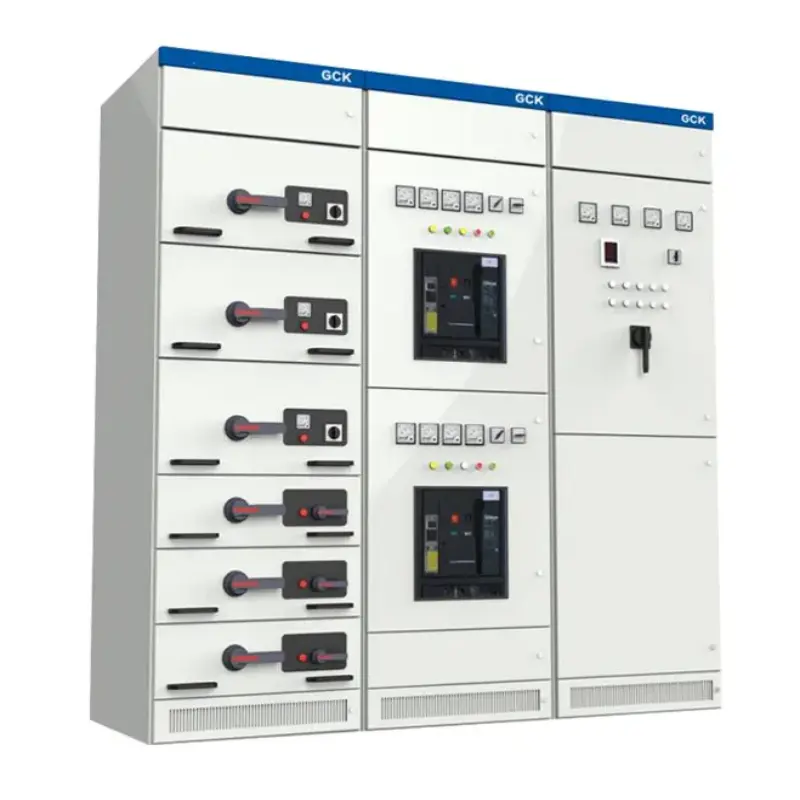

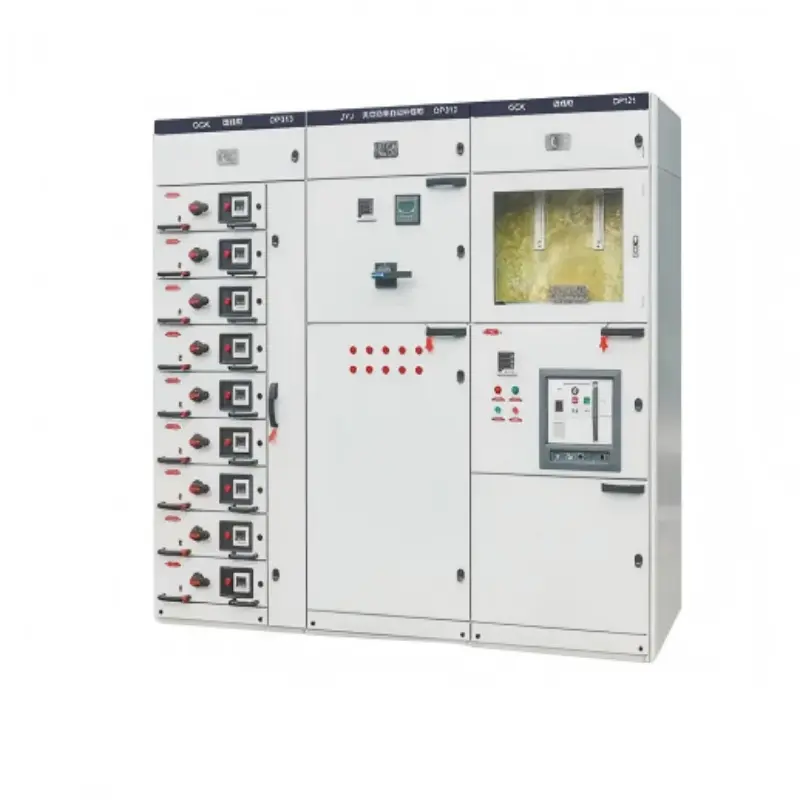

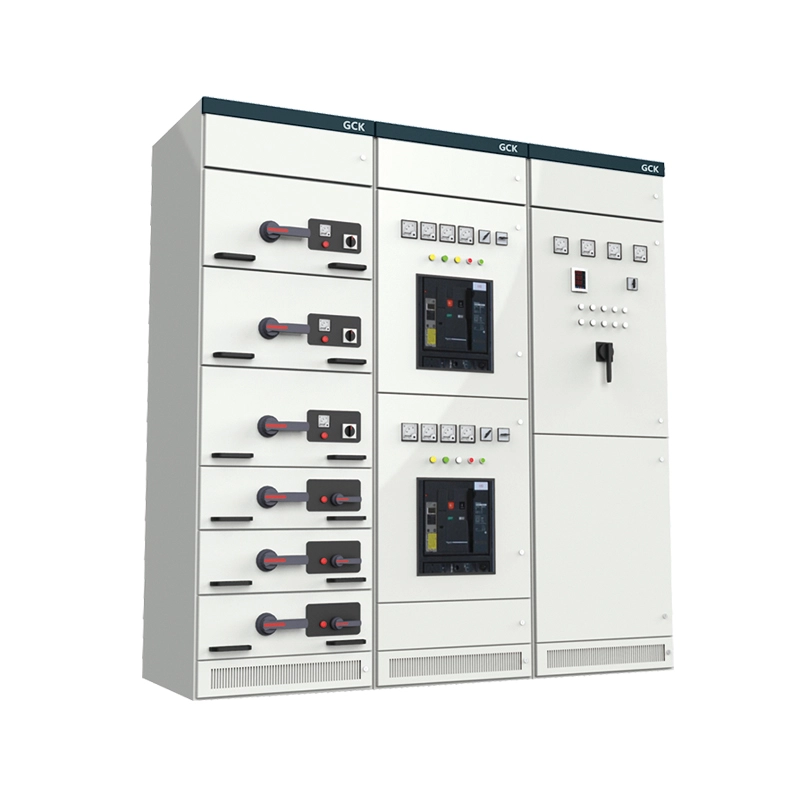

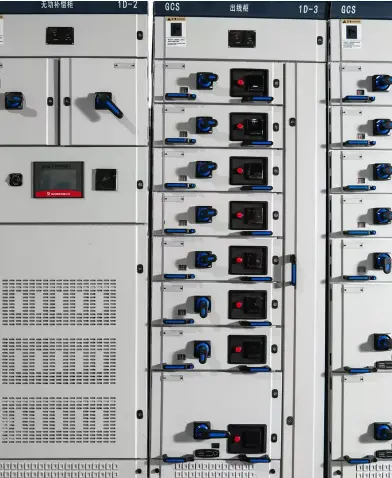

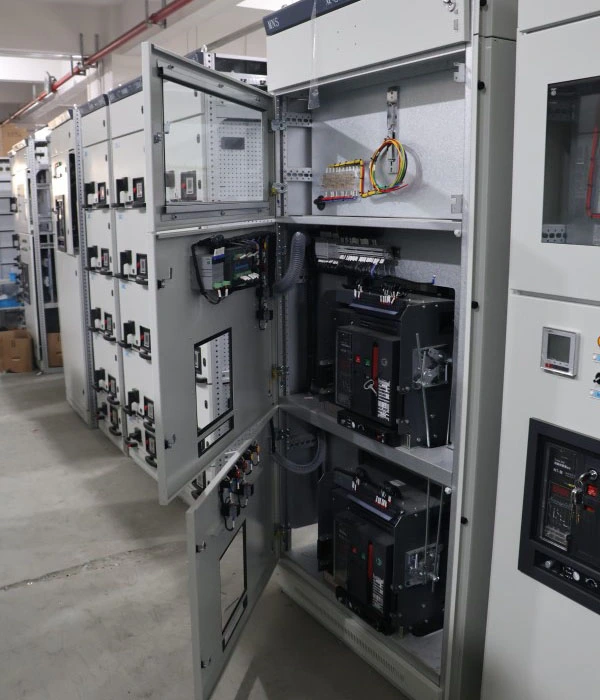

Armadio elettrico economico con assemblaggio con profilo a C GCK

Il quadro elettrico economico con gruppo con profilo a C GCK è unquadri chiusi a bassa tensione (fino a 690 V).utilizzando un telaio in acciaio con profilo a C imbullonato. I profili a C sono canali in acciaio zincato laminato a freddo e preforato con una griglia di fori modulare da 25 mm, che consente il montaggio senza saldature o attrezzi speciali.

Cosa fa questo prodotto?

● Distribuzione dell'energia: fornisce energia in modo sicuro dalla fonte principale in ingresso ad alimentatori, motori, pannelli di illuminazione e altri carichi.

● Funzionalità del cassetto – Ospita cassetti estraibili (interruttori automatici, contattori, avviatori statici) che possono essere scambiati mentre la sbarra collettrice principale rimane sotto tensione, riducendo al minimo i tempi di inattività.

● Riconfigurazione in loco – Aggiungi o sposta facilmente le sezioni sbullonando le piastre terminali, imbullonando nuovi armadi ed estendendo le sbarre collettrici con semplici kit.

● Protezione e isolamento – Fornisce interblocchi meccanici, otturatori e forme di separazione configurabili (Modulo 2b, 3b o 4b).

Opzioni di personalizzazione

In sostanza, questo mobile offre un'estrazione modernaquadrifunzionalità - manutenzione sicura, alta densità e modularità - a un prezzo entry-level. È ideale per impianti industriali di piccole e medie dimensioni, edifici commerciali, progetti infrastrutturali e ammodernamenti attenti al budget in cui la qualità non può essere compromessa.

Parametri del prodotto (specifiche)

Di seguito sono riportate le specifiche tecniche principali del quadro elettrico economico con assemblaggio con profilo a C GCK. I valori si basano su configurazioni standard e possono essere personalizzati per requisiti di progetto specifici.

Caratteristiche e applicazioni del prodotto (formato domande e risposte)

L'armadio elettrico economico con gruppo con profilo a C GCK si distingue per la sua combinazione unica di economia, flessibilità e prestazioni comprovate. Di seguito rispondiamo alle domande più comuni che i clienti pongono sulle sue caratteristiche e sulle applicazioni adatte.

D1: Cosa rende la progettazione con profilo a C più economica rispetto ai quadri saldati?

R: Tre ragioni: (1) Il telaio imbullonato elimina i costosi dispositivi di saldatura. (2) La griglia preforata da 25 mm rimuove la perforazione personalizzata. (3) I profili danneggiati possono essere sostituiti singolarmente, non l'intero telaio. Quando acquisti l'armadio elettrico economico con gruppo con profilo a C GCK, paghi per il valore, non per l'ingegneria eccessiva.

Q2: La struttura imbullonata è abbastanza resistente per gli ambienti industriali?

R: Sì. Con la coppia corretta (M8:18Nm, M10:35Nm), soddisfa la norma IEC 61439-2 e resiste a forze di cortocircuito di 50 kA senza deformazione permanente. Per vibrazioni estreme (ad es. presse per stampaggio o navi), consigliamo il nostro saldatoSerie MNS. Per il 95% dei siti industriali/commerciali, il profilo C GCK è più che adeguato.

Q3: Come si confronta la finitura zincata con la verniciatura a polvere?

R: La zincatura a caldo dopo la punzonatura copre tutte le superfici - bordi tagliati e fori inclusi - con uno strato di zinco uniforme ≥65μm. Non si scheggia né si corrode quando l'umidità penetra dietro di esso, superando le prestazioni della verniciatura a polvere in ambienti umidi (ad es. trattamento delle acque, stabilimenti tessili). Se è richiesto il colore, è possibile applicare la verniciatura a polvere sullo strato zincato.

Q4: Quali sono gli scenari applicativi più comuni?

R: Sulla base di migliaia di installazioni in tutto il mondo, il quadro elettrico economico con gruppo GCK con profilo a C viene utilizzato più frequentemente in:

Impianti industriali di piccole e medie dimensioni: trasformazione alimentare, stampaggio plastica, fabbricazione di metalli e stabilimenti tessili

Edifici commerciali: centri commerciali, alberghi ed edifici per uffici

Trattamento delle acque e delle acque reflue: stazioni di pompaggio, sistemi di irrigazione e di desalinizzazione

Progetti di retrofit: sostituzione di vecchi quadri fissi con moderni quadri estraibili

Impianti elettrici temporanei: cantieri edili, campi minerari e sistemi elettrici per eventi

Dettagli di produzione e vantaggi competitivi

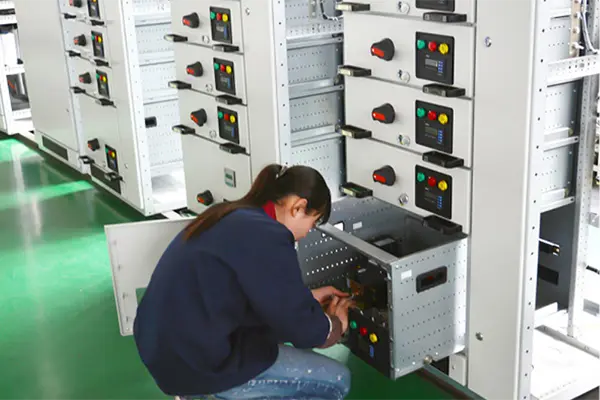

Dettagli di produzione: come costruiamo il quadro elettrico economico con gruppo GCK con profilo a C

Presso Lugao Power Co., Ltd., produciamo tutti gli armadi elettrici economici con profilo a C GCK con coerenza, durata e facilità di assemblaggio.

1. Produzione del profilo a C:Bobina in acciaio Q235B da 2,0 mm standard giapponese → Griglia da 25 mm con punzone CNC → forma a C formata a freddo (precisione di ± 0,3 mm) → tagliato a misura → zincato a caldo (≥65μm, ASTM A123).

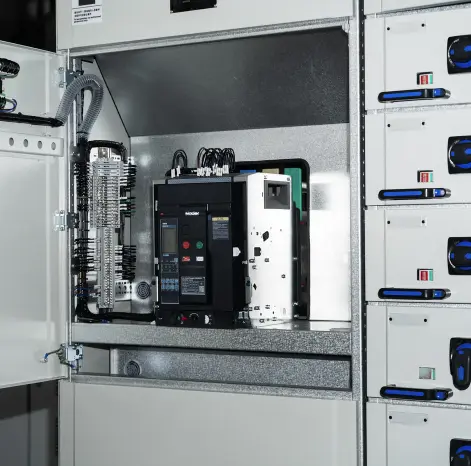

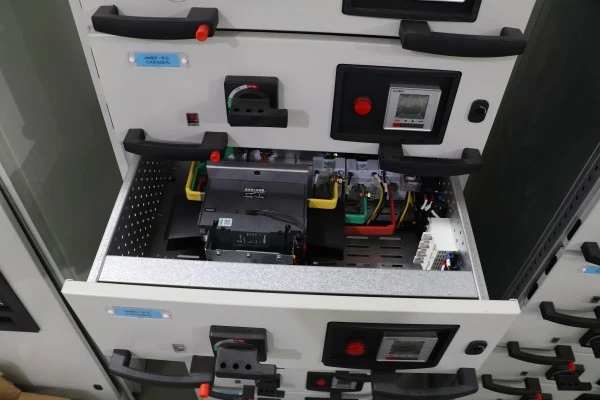

2. Cassetto del cassetto:Acciaio zincato da 2,5 mm con fossette di posizionamento e rulli in nylon. Accetta cassetti da 8E/2 a 24E tramite piastra adattatrice. Interblocco meccanico a tre posizioni (connesso/test/isolato) con chiusura a lucchetto.

3. Cassettiera:Pannello frontale in acciaio da 1,5 mm, verniciatura a polvere RAL 7035, etichetta incisa al laser. Maniglia con indicatore O/I. Contatti primari: rame argentato (≥10μm), design a tulipano caricato a molla. Cablaggio secondario: filo di rame PVC da 2,5 mm² con puntali numerati. Testato in fabbrica per continuità, isolamento e funzionamento meccanico.

4. Sistema di sbarre:Rame ETP (98% IACS), giunti argentati serrati a 35–40 Nm. Barre collettrici supportate ogni 500 mm (più strette rispetto ai tipici 800 mm). Le sbarre verticali si collegano tramite collegamenti in rame bullonati.

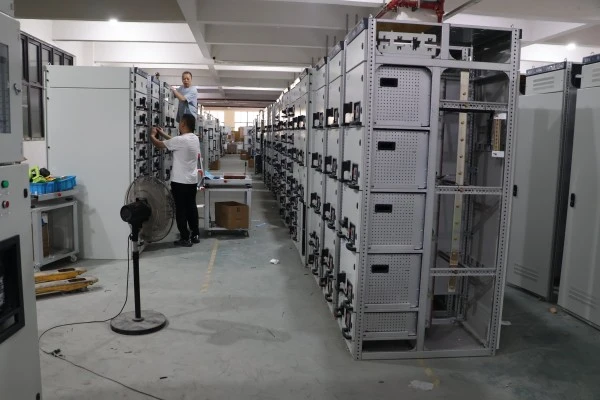

5. Assemblaggio e collaudo:Assemblaggio a coppia controllata. Ciascuna unità ha testato: dielettrico (2,5 kV/1 min), continuità, interblocco meccanico e aumento della temperatura a 1,1 volte la corrente nominale. Rapporto di prova di fabbrica incluso.

Servizio post-vendita – Garanzia di un anno

Periodo di garanzia:12 mesi dalla data di messa in servizio, ma non superiore a 18 mesi dalla data di spedizione.

Cosa è coperto: Tutti i difetti di fabbricazione, tra cui:

● Deformazione del profilo a C sotto carico meccanico nominale

● Malfunzionamento dell'interblocco del cassetto (incapacità di impedire l'inserimento o l'estrazione non corretti)

● Usura del contatto primario superiore a 0,5 mm durante il periodo di garanzia

● Errori di cablaggio secondario o terminazioni allentate causati dall'assemblaggio in fabbrica

● Distacco del rivestimento zincato (a condizione che non sia presente abrasione esterna)

Cosa non è coperto: Danni derivanti da installazione non corretta, modifiche non autorizzate, funzionamento oltre i valori nominali indicati sulla targa, impatto fisico, corrosione dovuta a esposizione chimica non specificata nell'ordine o forza maggiore (fulmini, inondazioni, incendio, ecc.).

Impegno di risposta:

● Supporto tecnico remoto:entro 8 ore lavorative tramite e-mail, WhatsApp o videochiamata.

● Spedizione pezzi di ricambio:entro 48 ore per i reclami in garanzia (corriere standard).

Documentazione fornita con ogni spedizione:

1. Rapporto di prova di fabbrica (dielettrico, continuità, aumento di temperatura)

2. Disegno di assieme e schema unifilare

3. Programma dei cassetti che elenca la valutazione e la funzione di ciascun cassetto

4. Scheda delle specifiche di coppia per il riassemblaggio in loco (ordini KD)

5. Manuale d'uso e manutenzione
