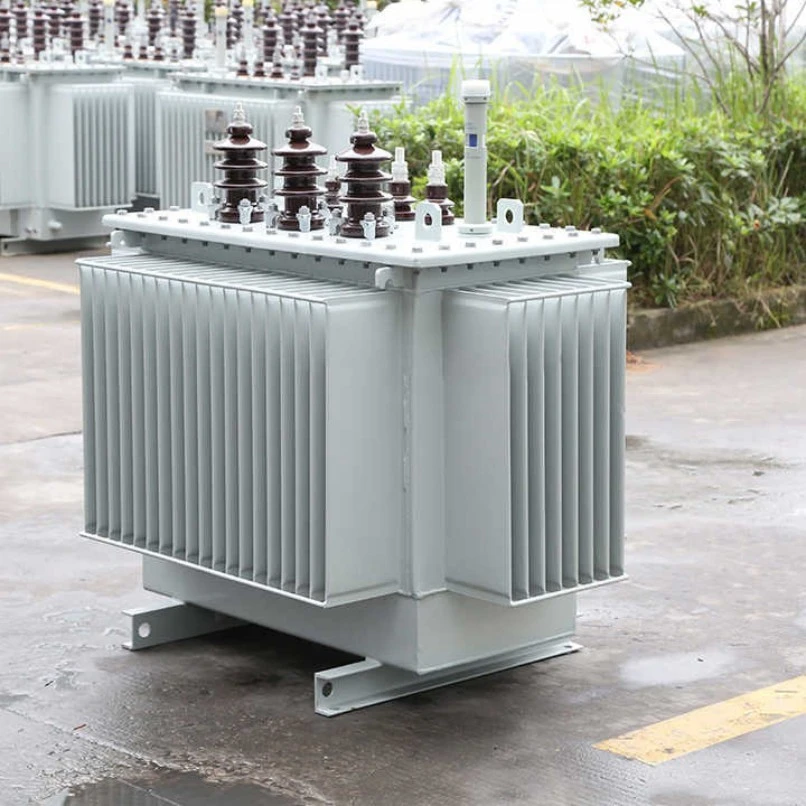

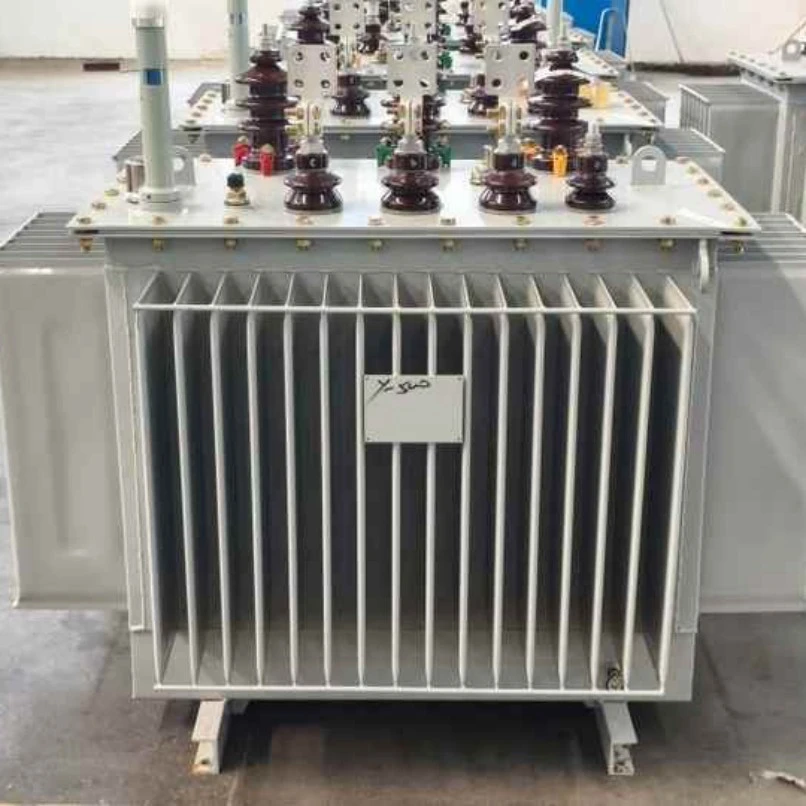

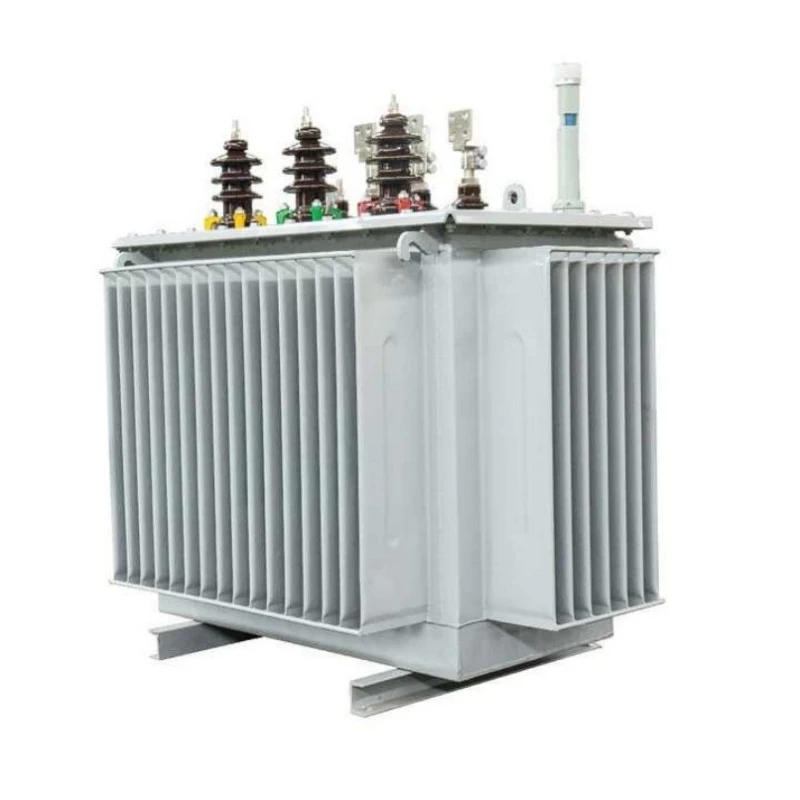

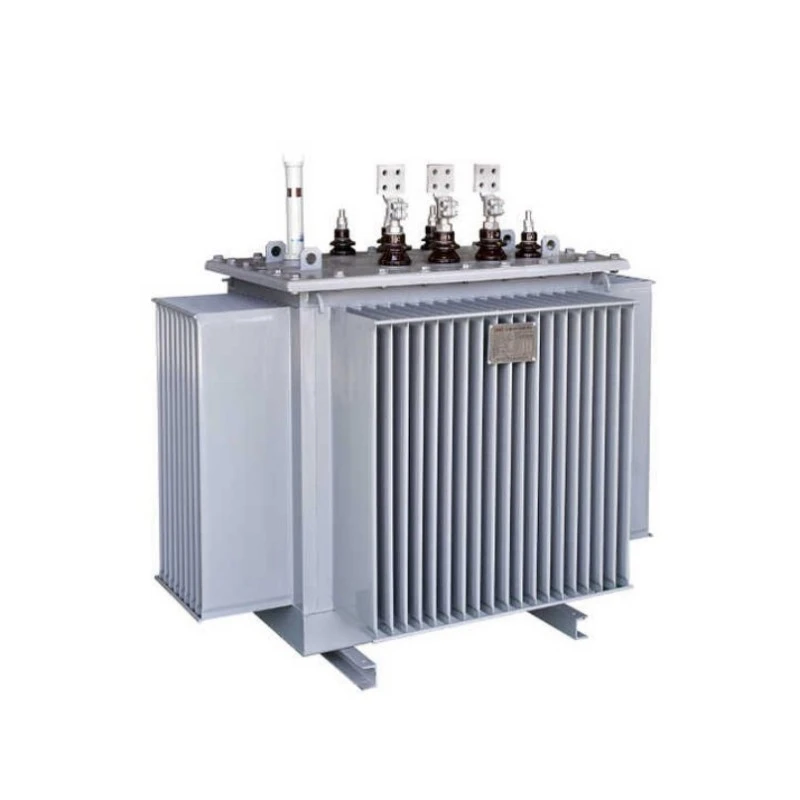

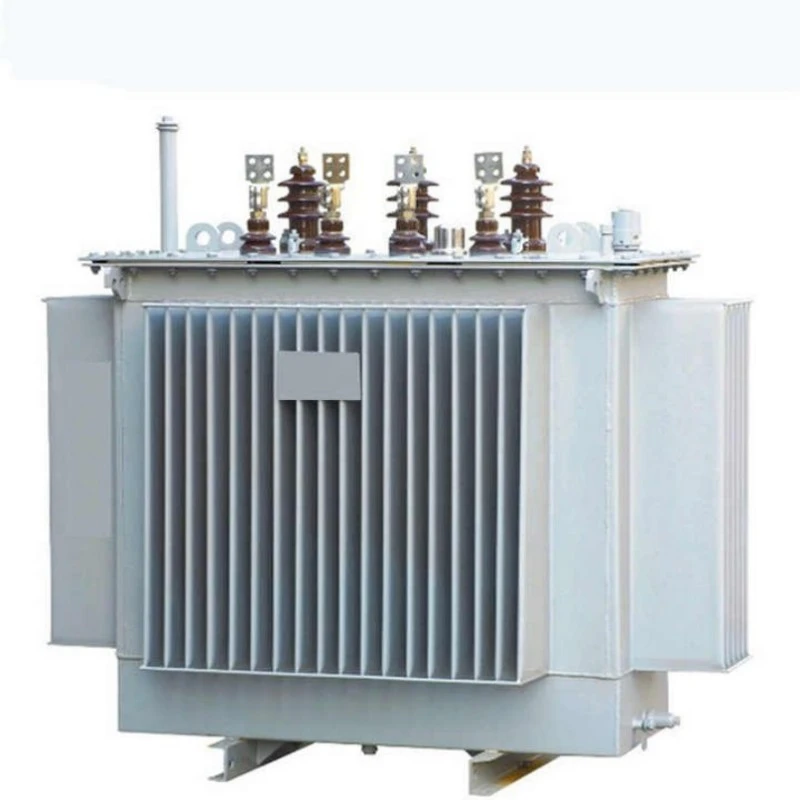

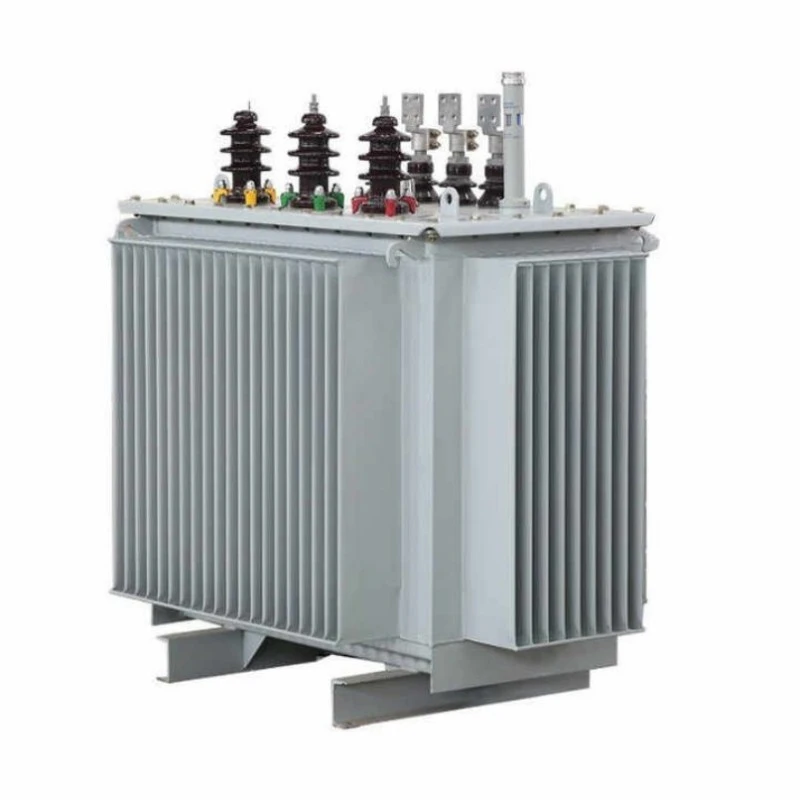

S11 Trasformatore elettrico a bagno d'olio per sottostazione compatta

Il trasformatore immerso in olio elettrico per sottostazione compatta S11 della nostra azienda è una soluzione altamente efficiente e a risparmio energetico progettata specificamente per le moderne reti di distribuzione dell'energia. Acquistando questo prodotto avrai a disposizione un'unità integrata che combina un trasformatore,quadri ad alta tensionee apparecchiature di distribuzione a bassa tensione, risparmiando notevolmente spazio di installazione e costi di costruzione.

Questo prodotto utilizza un nucleo in acciaio al silicio a basse perdite e avvolgimenti in rame ad alta conduttività, con conseguenti perdite a vuoto significativamente inferiori rispetto agli standard nazionali, portando a sostanziali riduzioni del consumo energetico nel funzionamento a lungo termine. Il sistema di raffreddamento a bagno d'olio garantisce un'eccellente dissipazione del calore, mantenendo un funzionamento stabile anche in condizioni di alta temperatura e carico elevato. La sua struttura modulare compatta facilita il trasporto e l'installazione e migliora la sicurezza della manutenzione in loco.

Caratteristica e applicazione del prodotto

Caratteristiche

1. Soddisfa o supera gli standard ANSI.IEC.GB.SANS

2. Movimentazione, installazione e funzionamento sicuri.

3. Aspetto attraente e moderno

4. Struttura ragionevole

5. Completamente sigillato

6. Maggiore affidabilità del sistema

7. Elevata sicurezza e affidabilità durante il funzionamento

8. Elevata capacità di sovraccarico ed efficienza

9. Costruzione robusta con eccellenti capacità di cortocircuito e resistenza termica

10. I trasformatori sono più efficienti grazie alle perdite a vuoto ridotte e alle perdite a carico ridotte

Il trasformatore elettrico immerso in olio per sottostazione compatta S11 presenta quattro vantaggi principali:

Alta efficienza e risparmio energetico:utilizzando acciaio al silicio a basse perdite e una struttura centrale ottimizzata, sia le perdite a vuoto che quelle a carico sono significativamente inferiori rispetto a quelle dei prodotti tradizionali, allineandosi alle linee guida nazionali sul risparmio energetico e riducendo sostanzialmente i costi operativi nel funzionamento a lungo termine.

Dissipazione del calore e capacità di sovraccarico superiori:come untrasformatore immerso in olio, utilizza olio isolante ad alte prestazioni come mezzo di raffreddamento e isolante, offrendo un'elevata efficienza di dissipazione del calore e mantenendo un funzionamento stabile anche ad alte temperature, carichi pesanti o condizioni difficili, prolungando efficacemente la durata dell'apparecchiatura.

Design della struttura compatta:I trasformatori elettrici a bagno d'olio per sottostazioni compatte S11 sono progettati su misura per sottostazioni compatte, caratterizzati da un ingombro ridotto e da una struttura compatta che facilita l'installazione e la manutenzione. Sono particolarmente adatti per siti di distribuzione di energia interni o esterni dove lo spazio è limitato.

Elevata affidabilità e sicurezza:la struttura completamente sigillata previene efficacemente l'ossidazione dell'olio e l'ingresso di umidità, fornendo eccellenti prestazioni di isolamento e capacità di resistenza ai cortocircuiti, garantendo un funzionamento sicuro e stabile a lungo termine in condizioni di rete complesse.

Applicazione

Condizioni normali di servizio del trasformatore

1. L'altitudine sopra il livello del mare è inferiore a 1000 m;

2. Temperatura ambiente;

3. Temperatura massima dell'aria +40°C;

4. Massima temperatura media giornaliera dell'aria+30°C;

5. Massima temperatura media annuale dell'aria +20°C;

6. Temperatura minima dell'aria esterna: -25°C;

Principali scenari applicativi

Reti di distribuzione elettrica urbana:Adatto per sottostazioni compatte in aree residenziali, aree commerciali e parchi industriali, soddisfacendo la domanda di energia ad alta densità.

Nuovi progetti energetici:I trasformatori elettrici immersi in olio per sottostazioni compatte S11 sono ampiamente utilizzati nelle fasi di incremento o distribuzione dei sistemi di generazione di energia fotovoltaica ed eolica, in grado di resistere ad ambienti esterni difficili.

Costruzione di infrastrutture:Adatto per luoghi con elevati requisiti di affidabilità dell'alimentazione, come aeroporti, metropolitane, ospedali e data center.

Alimentazione temporanea e di emergenza:Struttura compatta, facile da trasportare, adatta per sottostazioni temporanee o scenari di riparazione di emergenza.

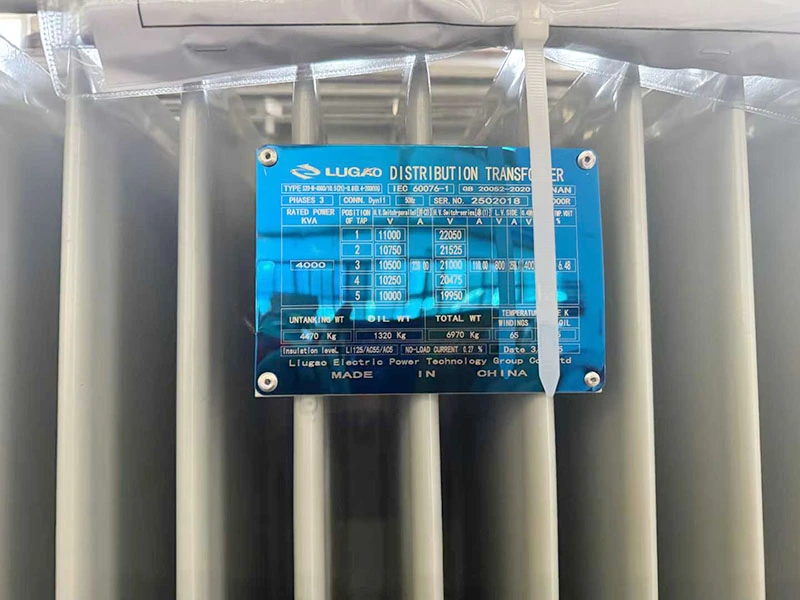

Parametro del prodotto (specifica)

Confronto tra trasformatori S11 VS S13

La scelta del giusto trasformatore di distribuzione dipende dagli obiettivi di efficienza energetica, dal budget e dai costi operativi a lungo termine del progetto. Entrambi i trasformatori immersi in olio S11 e S13 sono ampiamente utilizzati nei sistemi di distribuzione dell'energia, ma sono progettati per priorità prestazionali diverse.

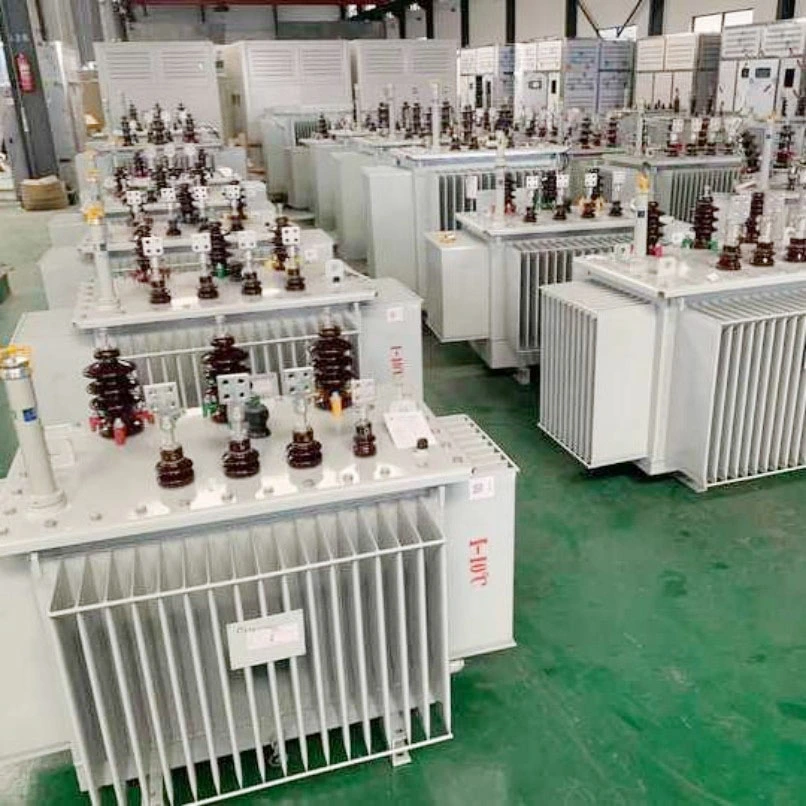

Dettagli di produzione

Materiale e processo di base

Il nucleo dei trasformatori elettrici a immersione in olio per sottostazioni compatte S11 è costruito utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità. La laminazione del nucleo è tagliata con precisione e impilata automaticamente per garantire giunti stretti e percorsi magnetici uniformi, riducendo al minimo la corrente a vuoto e le perdite vaganti.

Struttura avvolgibile

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione utilizzano conduttori in rame privi di ossigeno per un'elevata conduttività elettrica e basse perdite resistive. Inoltre, gli avvolgimenti a bassa tensione adottano una configurazione di avvolgimento a lamina con isolamento interstrato uniforme, che migliora significativamente la capacità di resistenza al cortocircuito.

Sistema di isolamento

Per garantire un'eccellente rigidità dielettrica e stabilità chimica, viene utilizzato olio isolante minerale di alta qualità o, facoltativamente, fluido isolante ecologico con punto di fuoco elevato. Il sistema di isolamento in carta oleata è sottoposto a rigorosi processi di essiccazione sotto vuoto e riempimento d'olio per garantire che non rimangano bolle d'aria residue, ottenendo una tensione di inizio scarica parziale ben superiore ai requisiti standard, garantendo così affidabilità operativa a lungo termine.

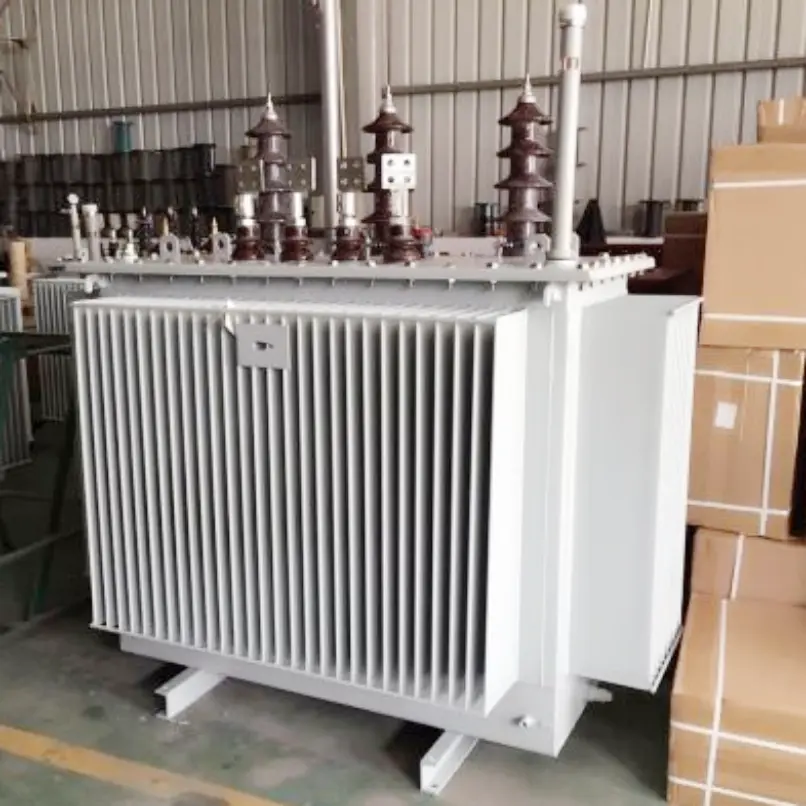

Dettagli di progettazione strutturale

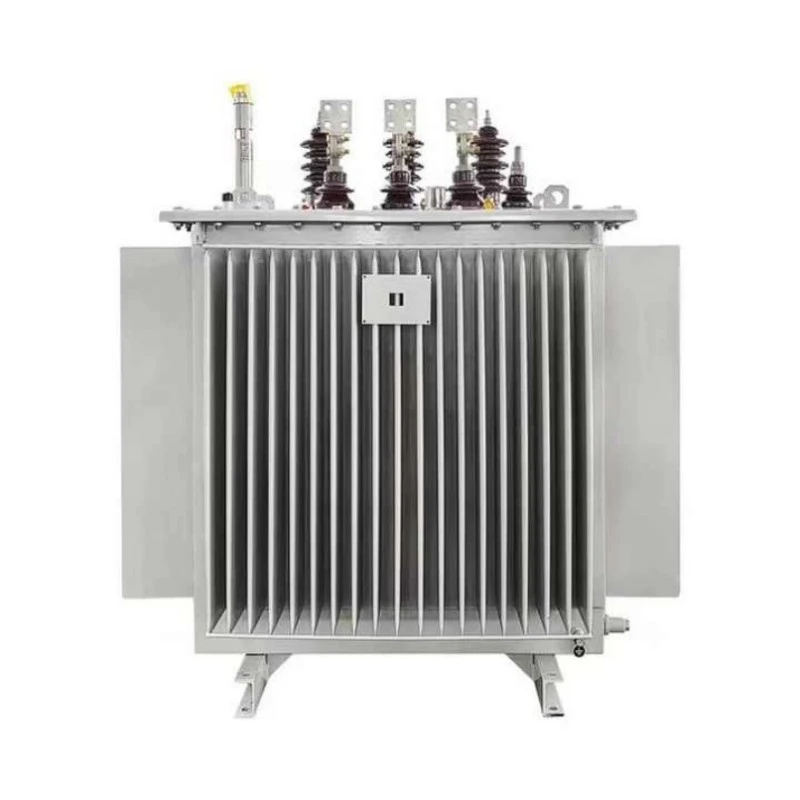

Serbatoio e struttura di tenuta

Il serbatoio incorpora un pannello ondulato o un radiatore ad alette integrato, che soddisfa i requisiti di raffreddamento fornendo allo stesso tempo flessibilità elastica per adattarsi automaticamente alle fluttuazioni del volume dell'olio. La struttura completamente sigillata è dotata di una valvola limitatrice di pressione e di un indicatore del livello dell'olio, che impediscono il contatto tra l'olio e l'aria ambiente, evitando così l'ossidazione e l'assorbimento di umidità e prolungando gli intervalli di sostituzione dell'olio.

Design integrato compatto

Ottimizzati per applicazioni di sottostazioni compatte, i trasformatori elettrici in bagno d'olio per sottostazioni compatte S11 consentono l'integrazione preinstallata con quadri di distribuzione ad alta tensione e pannelli di distribuzione a bassa tensione. Le dimensioni esterne sono calcolate con precisione per ridurre al minimo l'ingombro, rispettando al tempo stesso i requisiti di distanza elettrica e di isolamento. Le alette di sollevamento, i fori di montaggio della base e i metodi di ingresso dei cavi sono standardizzati per facilitare l'installazione e il collegamento rapidi in loco.

Configurazione di protezione e controllo

Monitoraggio e protezione della temperatura

Un indicatore della temperatura dell'olio e un indicatore della temperatura dell'avvolgimento sono forniti di serie, consentendo il monitoraggio della temperatura in tempo reale e offrendo allarmi configurabili e contatti di sgancio. Per i trasformatori ad alta capacità, un sistema opzionale di misurazione della temperatura a fibra ottica consente il monitoraggio preciso delle temperature dei punti caldi degli avvolgimenti, fornendo supporto dati per la gestione dinamica del carico.

Protezione della pressione e del livello dell'olio

È installata una valvola limitatrice di pressione per rilasciare automaticamente la pressione in caso di pressione interna anomala del serbatoio, prevenendo deformazioni o rotture. L'indicatore del livello dell'olio è dotato di una funzione di allarme di basso livello dell'olio, che consente un intervento tempestivo di manutenzione o il rilevamento delle perdite.

Garanzia di qualità e test

Ogni trasformatore viene sottoposto a test di tipo completi e test di routine prima della consegna, inclusi test di perdita a vuoto e di carico, test di impedenza di cortocircuito, test di resistenza a sovratensione indotta, test di scarica parziale e test di impulso atmosferico. Tutti gli indicatori chiave di prestazione superano i requisiti sia degli standard nazionali che delle specifiche IEC, garantendo un funzionamento stabile a lungo termine in condizioni di campo complesse.

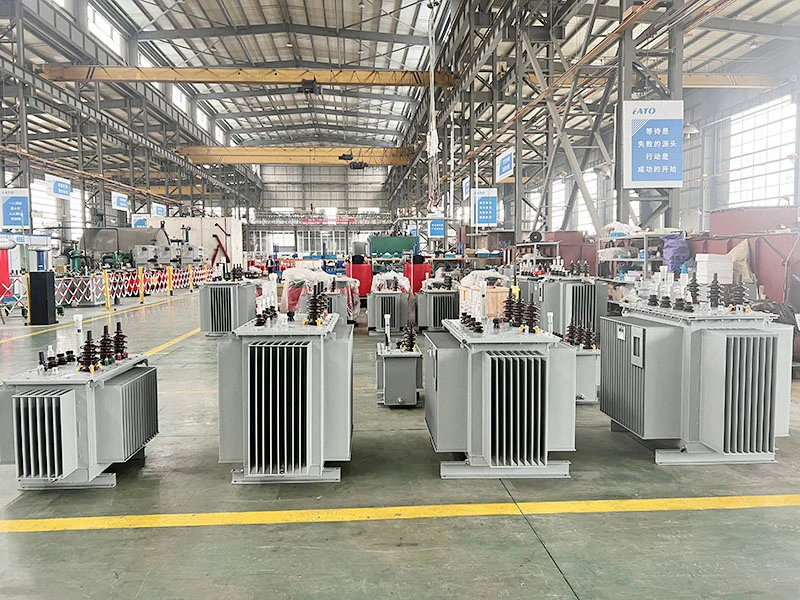

Perché scegliere Lugao Power?

Con capacità produttive avanzate e un rigoroso sistema di gestione della qualità, Lugao Power fornisce soluzioni affidabili per apparecchiature di distribuzione dell'energia a clienti in tutto il mondo.

Produttore specializzato— Lugao ha oltre 10 anni di esperienza nel settore delle apparecchiature per la trasmissione e la distribuzione di energia, specializzato nella progettazione e produzione di trasformatori in olio,trasformatori a secco, sottostazioni prefabbricate e quadri di media e alta tensione.

Controllo di qualità rigoroso— Ogni trasformatore in olio della serie S11 viene sottoposto a test di routine completi prima di lasciare la fabbrica, inclusi test a vuoto e di perdita di carico, test di resistenza di isolamento, misurazioni della resistenza dell'avvolgimento, test di tensione di tenuta dielettrica e ispezioni di accettazione in fabbrica, per garantire l'affidabilità durante il funzionamento in loco.

Soluzioni ingegneristiche personalizzate— Offriamo servizi di personalizzazione per valori di tensione, capacità, gruppi di connessione, metodi di raffreddamento, progettazione di involucri e configurazioni di installazione per soddisfare le esigenze di vari settori, tra cui servizi pubblici, industria, energie rinnovabili e progetti infrastrutturali.

Design ad alta efficienza energetica— I nostri trasformatori sono realizzati utilizzando lamiere di acciaio al silicio a grani orientati laminati a freddo di alta qualità e avvolgimenti in rame ad alta conduttività, progettati per ridurre il consumo energetico, migliorare l'efficienza operativa e ridurre il costo totale di proprietà durante l'intero ciclo di vita.

Conformità agli standard internazionali—— I nostri prodotti sono realizzati secondo un sistema di gestione della qualità certificato ISO e sono conformi agli standard IEC, GB e altri standard internazionali pertinenti. Rapporti di prova di tipo e documentazione tecnica sono disponibili su richiesta.

Fornitura globale affidabile—— Supportato da un team esperto di ingegneria ed esportazione, Lugao fornisce ai clienti globali consulenza tecnica, preventivi tempestivi, servizi OEM/ODM flessibili, imballaggio sicuro e supporto post-vendita reattivo.

Servizio post-vendita del prodotto

1. Dopo che il trasformatore è stato installato e messo in funzione in loco, è garantito che sia privo di perdite e che la vernice non si sbucci o sbiadisca. Viene fornita una garanzia di 5 anni; eventuali problemi di qualità che si verificano in condizioni di utilizzo normale entro il periodo di garanzia saranno coperti dalla garanzia.

2. Tutti i trasformatori elettrici a bagno d'olio per sottostazioni compatte S11 sono coperti da servizio a vita, garantendo la completezza degli accessori del prodotto.

3. La durata di servizio non è inferiore a 30 anni.

4. In caso di guasto dell'apparecchiatura, il fornitore risponderà entro un'ora dalla ricezione della notifica da parte dell'acquirente e invierà personale tecnico sul posto entro 24 ore a livello nazionale.

Impegno di servizio

1. Il trasformatore elettrico a immersione in olio per sottostazione compatta S11 è prodotto in stretta conformità con i requisiti del sistema di gestione della qualità ISO 9001-2008, garantendo che il prodotto soddisfi gli standard di qualità al 100% prima di lasciare la fabbrica.

2. La nostra azienda fornisce un servizio completo di prevendita, vendita e postvendita per garantire la soddisfazione del cliente.

2. La nostra azienda offre una garanzia di 60 mesi. In caso di problemi di qualità, ripareremo o sostituiremo il prodotto gratuitamente, garantendo la soddisfazione del cliente al 100%.

La progettazione e il collaudo dei trasformatori devono essere conformi alle seguenti norme:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Trasformatori di potenza》

GB/T6451-2015 "Specifiche e requisiti tecnici per trasformatori di potenza in bagno d'olio"

JB/T3837-2010 《Metodo di compilazione delle designazioni del tipo per i prodotti trasformatori》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB10237-88 《Livelli di isolamento e prove dielettriche per trasformatori di potenza: distanze d'aria di isolamento esterno》

GB7595-87 《Standard di qualità per l'olio per trasformatori in servizio》

GB7328-87 《Misurazione del livello sonoro per trasformatori》

GB7534-87 《Misurazione di scarica parziale》

GB/T15164-94 《Guida al caricamento per trasformatori di potenza in bagno d'olio》

DL/T586-95 《Guida tecnica per la supervisione della produzione degli utenti di apparecchiature elettriche》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB2536-1990 《Olio per trasformatori》

JB/T56011-92 《Classificazione della qualità dei prodotti per trasformatori di potenza in bagno d'olio》

ZBK41005-89 《Livello sonoro dei trasformatori 6-220KV》
