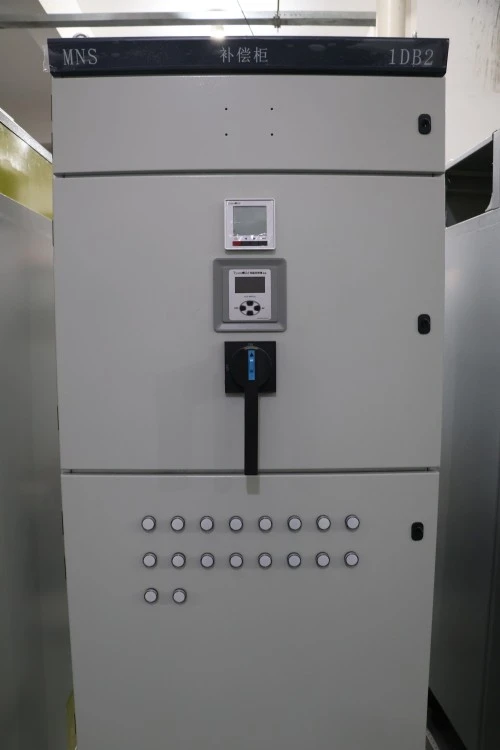

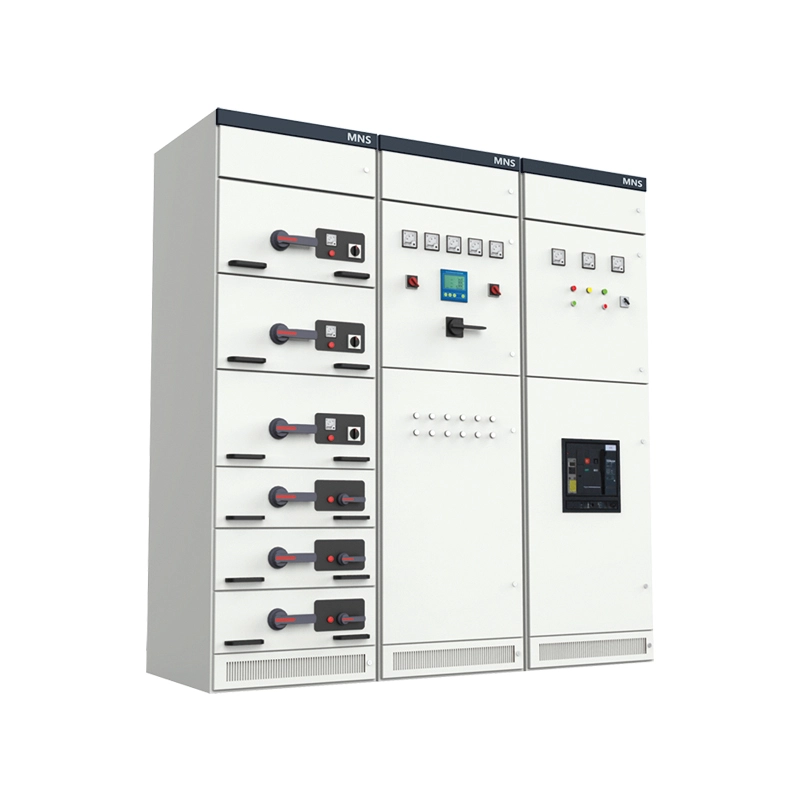

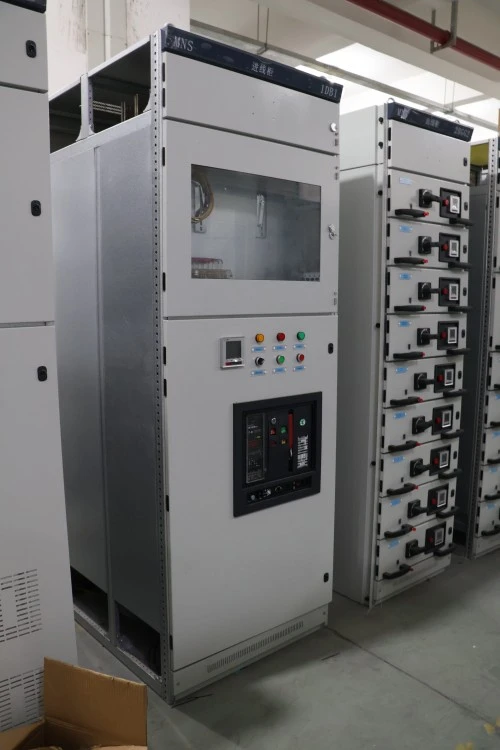

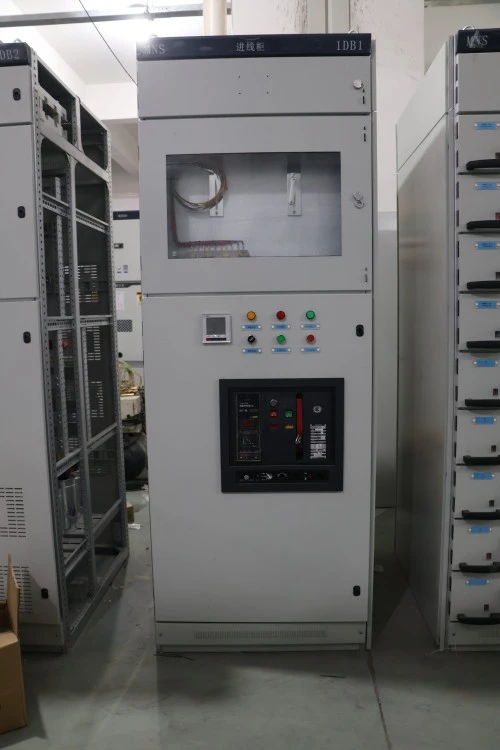

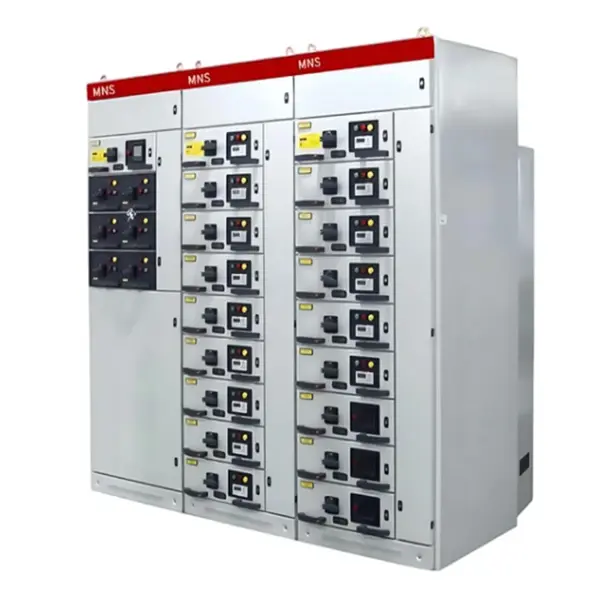

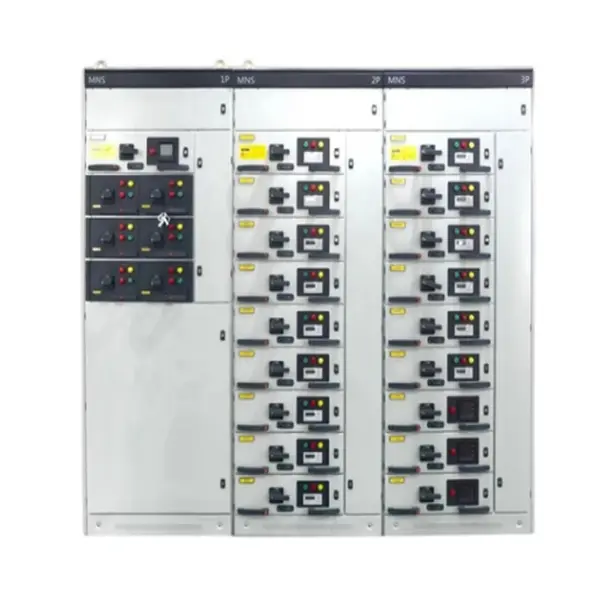

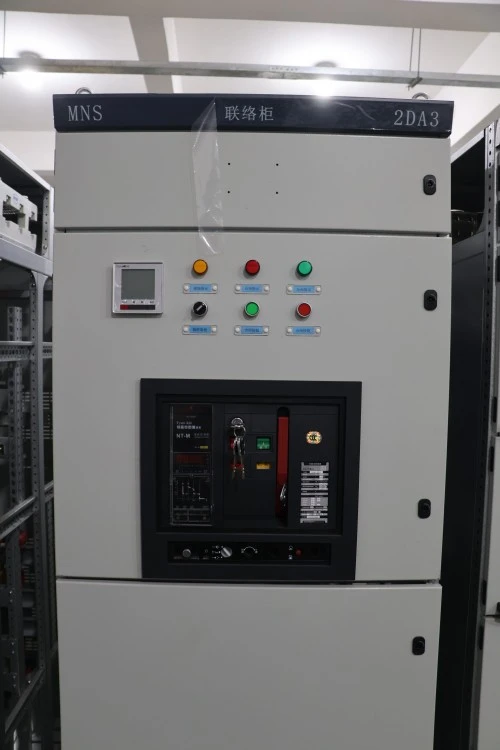

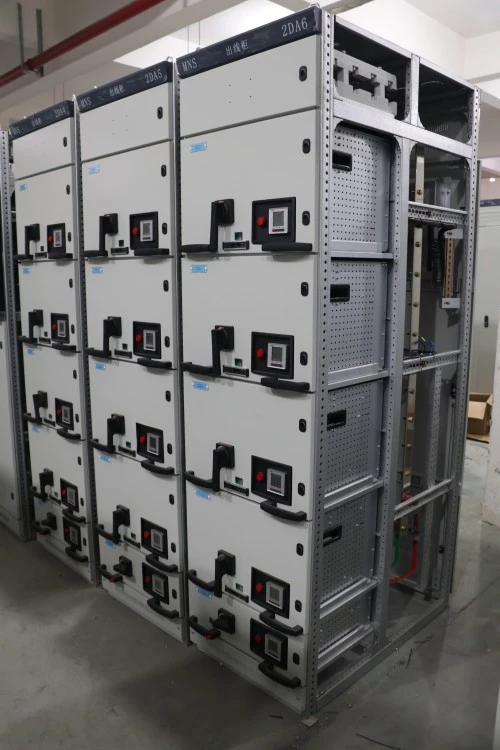

Armadio elettrico di tipo estraibile con modularizzazione MNS

L'armadio elettrico di tipo estraibile con modularizzazione MNS è unquadri chiusi a bassa tensione (fino a 690 V).assieme progettato secondo il framework MNS (Modular Network System). Ciascuna unità funzionale, ad esempio un avviatore motore, un interruttore di alimentazione o un modulo di alimentazione, è alloggiata in una cassetta estraibile individuale che può essere inserita, estratta o sostituita senza spegnere l'intero sistema. L'armadio svolge tre funzioni principali: distribuzione dell'alimentazione (alimentazione di più sottocircuiti), controllo del motore (avvio, arresto e protezione dei motori) e protezione del sistema (isolamento da cortocircuito, sovraccarico e guasto a terra). In breve, è un centro di gestione dell'energia plug-and-play per strutture industriali e commerciali.

Vantaggi del prodotto

Caratteristiche del prodotto

A differenza degli armadi estraibili generici, l'armadio elettrico di tipo estraibile modularizzato MNS include queste caratteristiche distintive:

Parametri del prodotto

Applicazione del prodotto (scenari)

L'armadio elettrico di tipo estraibile con modularizzazione MNS è ampiamente utilizzato in:

● Impianti industriali: linee di assemblaggio automobilistiche, produzione di alimenti e bevande, lavorazione batch di prodotti chimici

● Complessi commerciali: centri commerciali, grattacieli per uffici, ospedali

● Infrastrutture: Impianti di trattamento acque, stazioni di pompaggio, sistemi di smistamento bagagli aeroportuali

● Data center: quadro di distribuzione principale a bassa tensione (LVMDB) e pannelli di alimentazione remoti (RPP)

● Energie rinnovabili: inverter di parchi solari, alimentazione ausiliaria di turbine eoliche

● Settore marittimo e offshore: distribuzione dell'energia a bordo delle navi

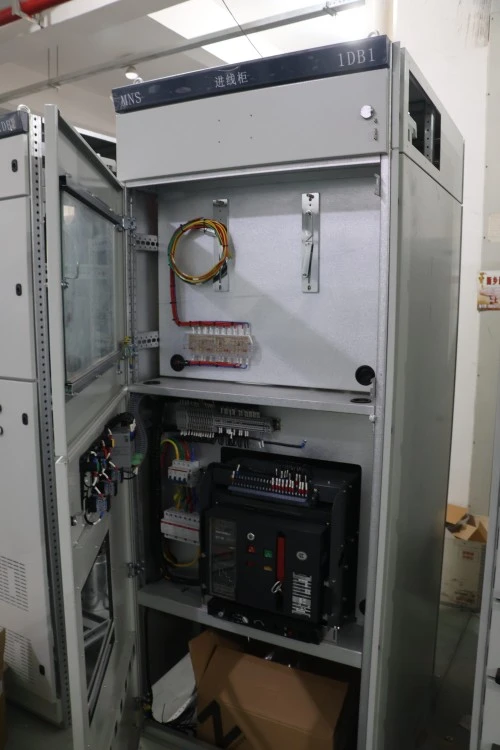

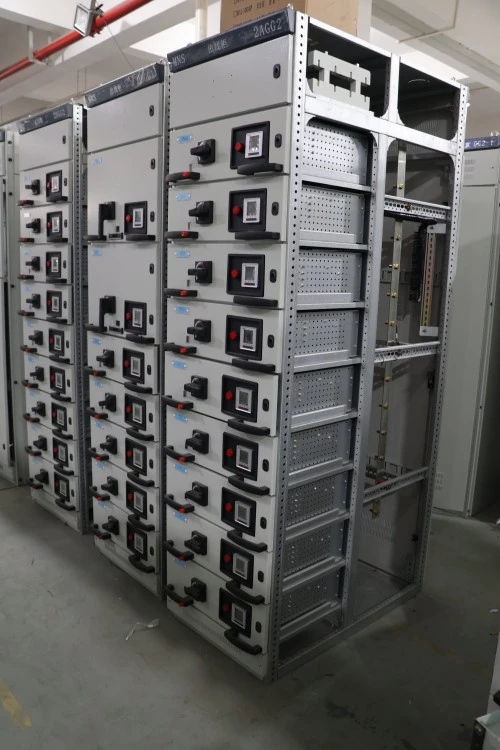

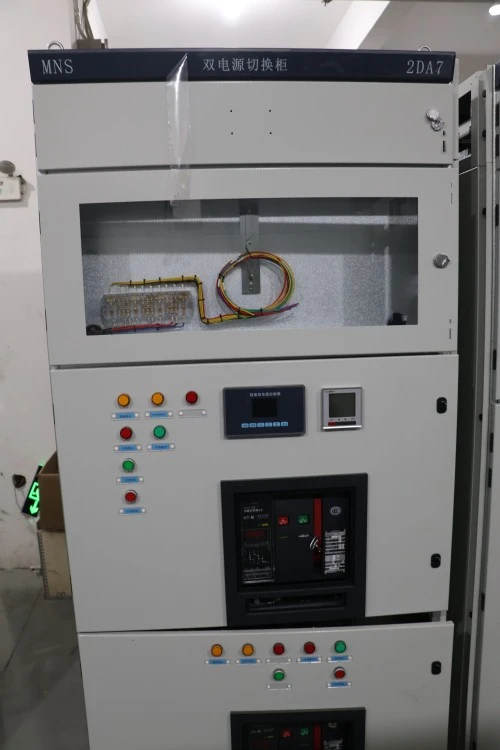

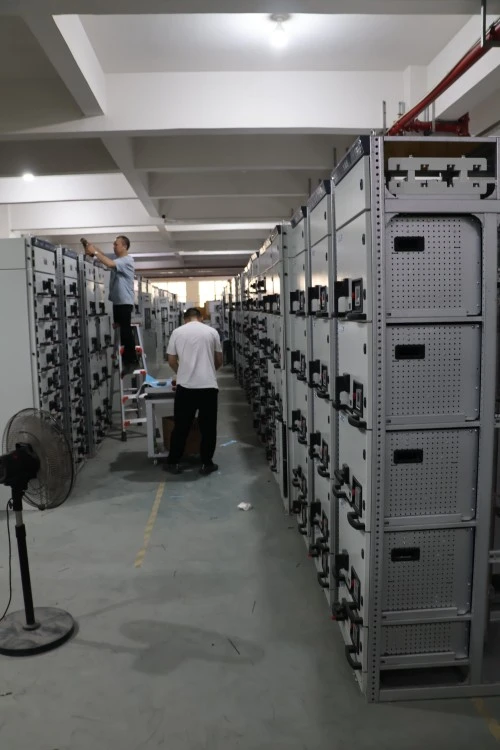

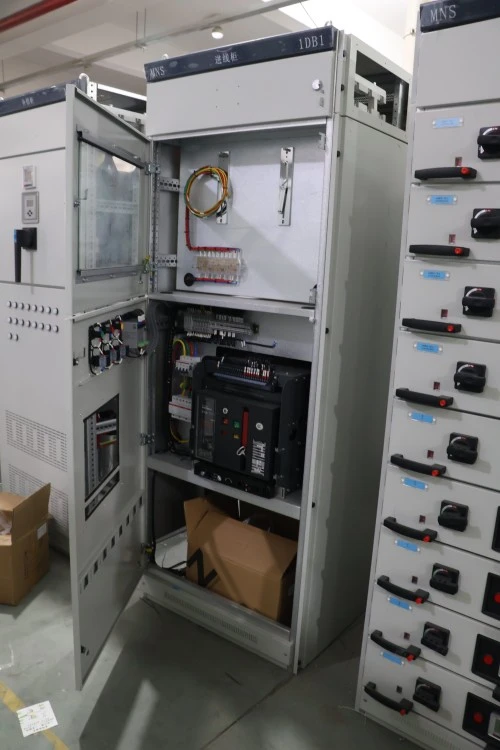

Dettagli di produzione

● Lugao Power Co., Ltd.produce ogni armadio elettrico di tipo estraibile modularizzato MNS con precisione:

● Materiale della custodia: acciaio laminato a freddo spesso 2,0 mm, telaio completamente saldato con standard IP40 (IP54 opzionale). Spessore verniciatura a polvere ≥80μm, RAL 7035 grigio chiaro.

● Sistema di sbarre: sbarre rettangolari in rame (98% di conduttività IACS) con giunti stagnati. Tutte le sbarre sono completamente isolate mediante guaine termorestringenti (rossa, gialla, blu, grigia per il neutro).

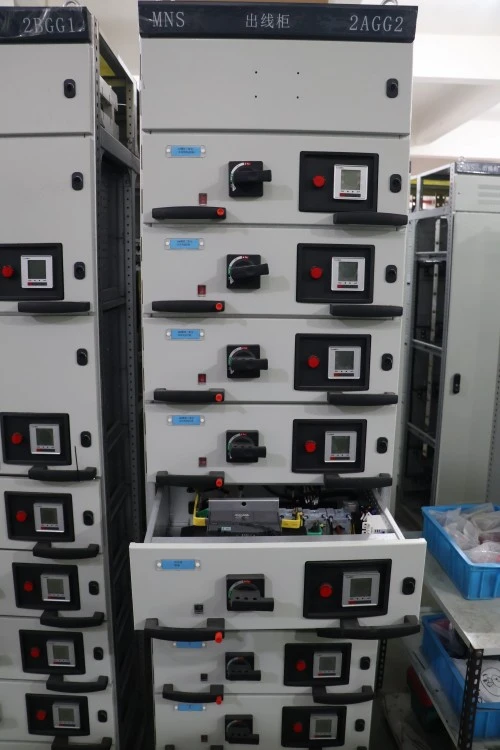

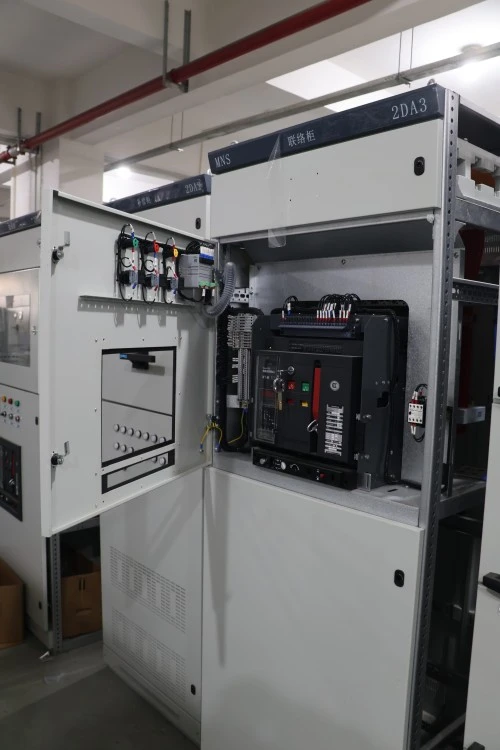

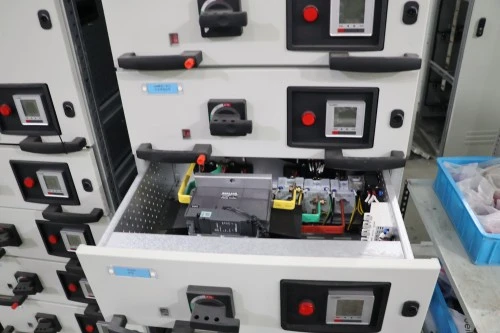

● Cassetto del cassetto: formato da acciaio zincato da 2,5 mm con rulli in nylon autolubrificanti. Forza di inserimento/estrazione del cassetto ≤150N dopo 500 cicli.

● Contatti fissi: design con punta in lega d'argento, caricato a molla. Valutato per 2.000 inserimenti senza degrado delle prestazioni.

● Contatti secondari: connettori maschio-femmina a 24 pin argentati. Progettato per 10.000 cicli di accoppiamento.

● Identificazione del cassetto: portaetichetta inciso al laser su ciascun frontale del cassetto. Codice QR opzionale per il monitoraggio delle risorse digitali.

● Test in fabbrica: ogni unità funzionale viene sottoposta a un controllo completo del cablaggio, a un test di rigidità dielettrica (2,5 kV per 1 minuto) e a un test di aumento della temperatura (a 1,1 volte la corrente nominale). I rapporti di prova sono inclusi nella spedizione.

Certificazione e garanzia di qualità

Lugao segue le procedure di gestione della qualità basate su ISO per la produzione di quadri. Per gli ordini di progetto, possiamo fornire documenti di ispezione, rapporti di test di routine e foto del prodotto prima della spedizione in base all'accordo tecnico confermato.

• Sistema di gestione della qualità ISO 9001
• Sistema di gestione ambientale ISO 14001

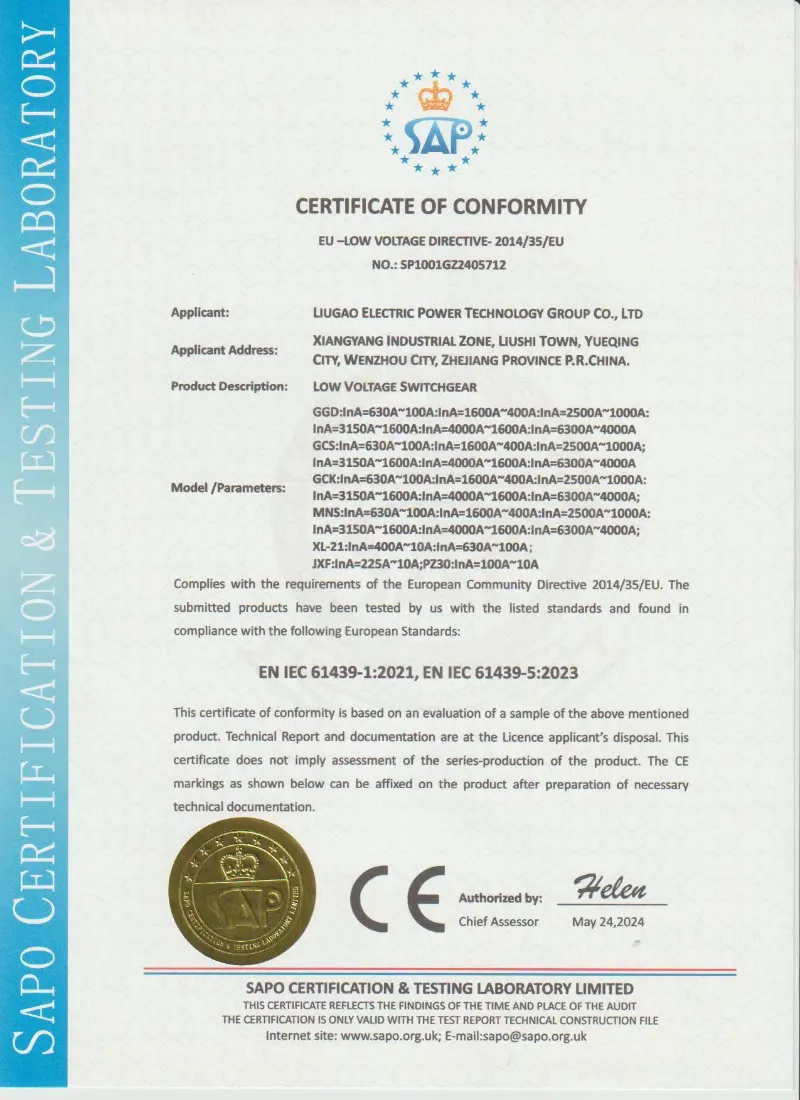

• Progettazione e test basati su IEC 61439-1/2
• Rapporto di prova di routine prima della spedizione
• Foto delle ispezioni di fabbrica disponibili su richiesta

Imballaggio, spedizione e post-vendita

Imballaggio e spedizione

● Imballaggio a cassetto singolo: pluriball antistatico all'interno di una scatola di cartone ondulato, etichettato con schema elettrico e classificazione.

● Imballaggio dell'armadio principale: film estensibile + carta VCI + cassa per esportazione di compensato (spessore 15 mm). Tutte le basi delle casse sono dotate di tasche per carrello elevatore.

● Termine di spedizione: FOB Ningbo, porti principali CIF o EXW.

● Tempi di consegna: 20 giorni lavorativi per le configurazioni standard.

Servizio post-vendita

● Periodo di garanzia: 12 mesi dalla data di messa in servizio (massimo 18 mesi dalla spedizione).

● Supporto tecnico remoto gratuito tramite videochiamata o e-mail (risposta entro 4 ore lavorative).

Domande frequenti:

D1: Qual è la differenza tra i cassetti 8E/2, 8E e 16E?

R: Si riferiscono ai moduli altezza cassetto: 8E/2 = 100mm (mezzo modulo), 8E = 200mm (modulo intero), 16E = 400mm (modulo doppio). Più grande è il cassetto, maggiore è la corrente nominale consentita e maggiore è il numero di terminali secondari disponibili.

Q2: Posso sostituire un cassetto senza scollegare l'alimentazione in entrata?

R: Sì. Questa è una caratteristica fondamentale del quadro elettrico di tipo estraibile modularizzato MNS. Spostare il cassetto in posizione isolata (maniglia bianca), sbloccarlo ed estrarlo. Il bus principale rimane sotto tensione. Tuttavia, scollegare sempre prima il lato carico.

Q3: L'armadio è dotato di un sistema di monitoraggio della temperatura?

R: Le unità standard non includono il monitoraggio, ma offriamo cassetti intelligenti opzionali con sensori PT100 integrati e un'unità display centrale che mostra le temperature delle sbarre collettrici e dei cassetti.

Q4: È possibile estendere l'armadio in un secondo momento senza sostituire le sezioni esistenti?

R: Sì. Ogni sezione verticale è predisposta meccanicamente ed elettricamente per il collegamento laterale. È possibile imbullonare un armadio aggiuntivo a entrambe le estremità e collegare le sbarre collettrici utilizzando i kit di espansione forniti.
