Produttore professionale di trasformatori a bagno d'olio per soluzioni di alimentazione affidabili

Come selezionare il trasformatore in olio ottimale per la tua rete?

Quando si valutano fornitori qualificati di trasformatori di potenza, i team di ingegneri discutono spesso: dovremmo dare la priorità alla tecnologia a bagno d'olio o a secco per la nostra sottostazione primaria? La scelta dipende dai livelli di corrente di guasto, dai protocolli di manutenzione e dalle condizioni del sito. I trasformatori immersi in olio, con la loro elevata capacità termica e rigidità dielettrica superiore, sono i cavalli di battaglia indiscussi per le applicazioni step-up/down su scala industriale. Tuttavia, le loro prestazioni dipendono fortemente dall'integrità del sistema di isolamento interno e dalla capacità del serbatoio di resistere alla pressione dell'arco interno.

Le unità a bagno d’olio di Lugao sono costruite per eccellere in queste sollecitazioni meccaniche ed elettriche. Le nostre tecniche proprietarie di bloccaggio del nucleo e di avvolgimento assicurano che anche in caso di un'improvvisa deviazione della reattanza del 2,5% durante un guasto, gli avvolgimenti rimangano perfettamente allineati. Questa robustezza meccanica, convalidata attraverso rigorosi test di resistenza al cortocircuito (superiori a 20 kA RMS), è ciò che differenzia un trasformatore di potenza durevole da una responsabilità.

In che modo la metallurgia e la tecnica di avvolgimento di Lugao prevengono guasti catastrofici?

A differenza dei trasformatori di distribuzione standard che gestiscono carichi moderati, un trasformatore immerso in olio ad alta tensione deve gestire l'intenso calore generato dalle correnti di carico continue. Le variazioni cicliche del carico causano un surriscaldamento localizzato sui giunti centrali e sui conduttori degli avvolgimenti, che accelera la degradazione dell'olio e l'infragilimento dell'isolamento della carta. Lugao elimina questa vulnerabilità attraverso la selezione e la lavorazione specifica dei materiali.

I nostri trasformatori sono realizzati in acciaio al silicio a grani orientati laminato a freddo di alta qualità (27QG120) con giunti a gradini e ricottura di distensione. Questa precisione metallurgica garantisce che le perdite a vuoto rimangano rigorosamente entro gli standard IEC 60076. Per gli avvolgimenti utilizziamo conduttori in rame privi di ossigeno avvolti in carta kraft di alta qualità, utilizzando una tecnica di avvolgimento elicoidale continuo. Questo è seguito da un rigoroso processo di essiccazione sotto vuoto che rimuove l'umidità residua, eliminando efficacemente i rischi di scarica parziale (PD) che comunemente affliggono le unità di qualità inferiore.

Quali protezioni strutturali e ambientali sono standard?

Esposta alle intemperie, alla polvere e a potenziali impatti, la struttura del serbatoio funge da difesa primaria. I trasformatori di potenza in olio Lugao raggiungono gradi di protezione IP44 con trattamenti superficiali anticorrosione, in grado di resistere alla nebbia salina costiera e alle temperature ambientali estreme. Il serbatoio per carichi pesanti (Q345R) è saldato roboticamente e testato a pressione a 0,3 MPa, garantendo zero perdite e mantenendo l'integrità strutturale per decenni.

Quali configurazioni di capacità, tensione e raffreddamento può fornire Lugao?

La struttura certificata SGS di Lugao supporta banchi prova a piena potenza e linee di taglio anime professionali, producendo in stretta conformità con gli standard IEC, GB, CE e CCC.

Classi di tensione e gamme di capacità:

· Trasformatore step-up/step-down da 132 kV/110 kV:Progettato per sottostazioni di servizi pubblici e connessione alla rete di centrali elettriche. Adotta un robusto serbatoio a bagno d'olio con raffreddamento ONAN o ONAF, caratterizzato da una scarica parziale eccezionalmente bassa (≤ 5 pC) e da una capacità superiore di resistenza al cortocircuito.

· Trasformatore di alimentazione da 33 kV/35 kV:Ideale per sistemi di raccolta di parchi eolici e zone industriali pesanti. Bilancia l'elevata efficienza con un ingombro compatto, offrendo opzioni di raffreddamento flessibili e prese di tensione personalizzabili.

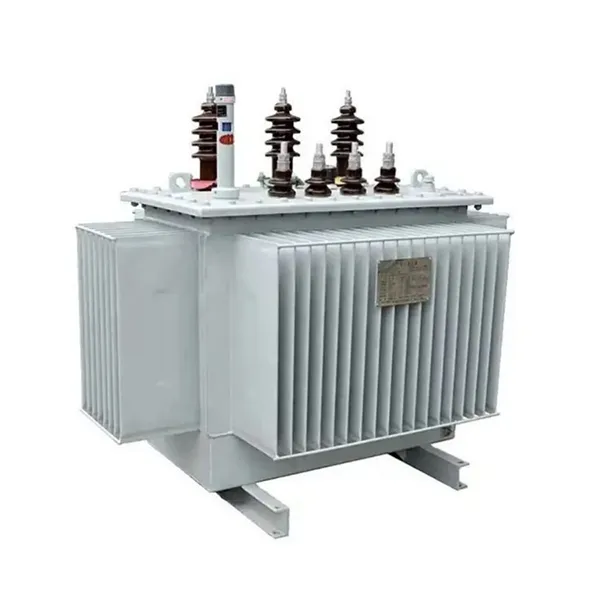

· Trasformatore di distribuzione da 11 kV:Adatto per complessi commerciali ed elettrificazione rurale. Presenta un design del serbatoio dell'olio ondulato che elimina la necessità di un conservatore, garantendo un funzionamento affidabile in ambienti esterni difficili.

Opzioni del metodo di raffreddamento:

· ONAN:Si basa sulla convezione naturale per applicazioni con carico moderato.

· ONAF:Aumenta la circolazione naturale dell'olio con ventilatori ad aria forzata, aumentando la capacità di sovraccarico di circa il 30%.

· OFAF:Utilizza la circolazione forzata dell'olio con scambiatori di calore ad aria forzata per la massima dissipazione del calore.

Come selezionare un'unità immersa nell'olio per siti con vincoli di spazio?

Per le sottostazioni di grandi dimensioni, le unità convenzionali con radiatori esterni funzionano meglio. Tuttavia, per le sottostazioni sotterranee urbane, Lugao offre un'ottimizzazione personalizzata dell'ingombro, riducendo i requisiti di spazio complessivo utilizzando pannelli radiatori integrati senza sacrificare l'efficienza di raffreddamento.
