In che modo un trasformatore a secco elimina i rischi di perdite d'olio?

Nel seminterrato di un ospedale di Singapore, una cabina di trasformazione si trova adiacente al quadro elettrico principale. La stanza è pulita, asciutta e priva di ogni odore. Non sono presenti banchine di contenimento, separatori olio-acqua e sistemi antincendio oltre ai rilevatori di fumo standard. Questa non è una supervisione normativa; si tratta di una scelta progettuale deliberata resa possibile dall'uso di un trasformatore di tipo a secco. In un trasformatore convenzionale riempito ad olio, la stessa stanza richiederebbe un pavimento delimitato per contenere le perdite, una custodia ignifuga per mitigare il rischio di incendio da olio e un sistema di ventilazione per gestire il calore e i fumi. Il trasformatore a secco elimina tutti questi requisiti eliminando l'olio stesso. Questa non è solo una comodità; si tratta di un cambiamento fondamentale nel modo in cui viene progettata la sicurezza elettrica.

La questione di come aTrasformatore di tipo seccoelimina i rischi di perdite d'olio è essenzialmente una questione di cosa sostituisce l'olio. In un trasformatore riempito d'olio, l'olio svolge due funzioni critiche: isola gli avvolgimenti e li raffredda. Se l'olio perde, entrambe le funzioni vengono compromesse, causando surriscaldamento, guasto dell'isolamento e guasti potenzialmente catastrofici. Un trasformatore di tipo a secco raggiunge le stesse funzioni di isolamento e raffreddamento attraverso materiali solidi e aria. Gli avvolgimenti sono incapsulati in un solido sistema di isolamento, tipicamente resina epossidica colata o materiali impregnati sotto pressione sotto vuoto (VPI). Il raffreddamento è ottenuto tramite circolazione naturale dell'aria o raffreddamento ad aria forzata. Poiché non vi sono perdite di liquido, il rischio di perdite d'olio non è solo ridotto; viene eliminato del tutto. Questo articolo esplorerà la progettazione, i materiali e le caratteristiche di progettazione che rendono il trasformatore a secco una scelta superiore per le applicazioni in cui i rischi di perdite d'olio sono inaccettabili.

Sommario

• 1. Anatomia di una perdita d'olio: dove falliscono i trasformatori riempiti d'olio?
• 2. Isolamento in resina colata: la barriera solida che sostituisce l'olio
• 3. Tecnologia VPI: quando l'avvolgimento diventa isolante
• 4. Raffreddamento senza liquidi: come l'aria svolge il lavoro dell'olio
• 5. Il caso della sicurezza e dell'ambiente per i trasformatori di tipo a secco
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Anatomia di una perdita d'olio: dove falliscono i trasformatori riempiti d'olio?

Per comprendere perché un trasformatore a secco è superiore, è utile comprendere i punti di guasto specifici che portano a perdite di olio nei trasformatori convenzionali. Un trasformatore riempito d'olio è un complesso complesso formato da un serbatoio in acciaio, un nucleo, avvolgimenti, isolamento, boccole, guarnizioni e valvole. Ciascuno di questi componenti rappresenta un potenziale percorso di perdita. Nel corso della vita del trasformatore, l'olio è soggetto a cicli termici, che causano l'espansione e la contrazione del serbatoio e dei componenti. Questo movimento ciclico può causare la compressione e il rilassamento delle guarnizioni, che alla fine perdono la loro forza di tenuta. L'olio stesso può degradarsi formando acidi e morchie che attaccano le guarnizioni ed il serbatoio. I cordoni di saldatura possono sviluppare cricche da fatica. Le valvole e le boccole possono allentarsi. E il serbatoio stesso può corrodersi, soprattutto in ambienti umidi o corrosivi. La tabella seguente riassume i punti di perdita d'olio più comuni in un trasformatore riempito d'olio.

Le conseguenze di una perdita d'olio non si limitano alla perdita del fluido isolante e di raffreddamento. Una perdita d'olio crea un pericolo di scivolamento sul pavimento, contamina il suolo e le falde acquifere se raggiunge l'ambiente e aumenta il rischio di incendio se l'olio entra in contatto con una fonte di ignizione. Nelle installazioni interne, l'accumulo di vapori d'olio può creare pericolo per la salute del personale. Il costo per ripulire una fuoriuscita di petrolio, smaltire il terreno contaminato e riparare il trasformatore può essere notevole. In alcune giurisdizioni, le sanzioni normative per una perdita di petrolio possono essere severe. Questo è il motivo per cui molti facility manager e ingegneri si rivolgono al trasformatore a secco, che elimina completamente questi rischi.

ALugao Potenza Co.,Ltd., produciamo trasformatori da oltre due decenni e abbiamo constatato in prima persona i costi e i rischi associati alle perdite di olio. La nostra fabbrica produce trasformatori sia a olio che a secco e ci impegniamo ad aiutare i nostri clienti a selezionare la tecnologia giusta per la loro applicazione specifica. Per installazioni interne, ambienti sensibili e luoghi in cui la sicurezza antincendio è fondamentale, il trasformatore a secco è spesso la scelta migliore.

2. Isolamento in resina colata: la barriera solida che sostituisce l'olio

Il tipo più comune di trasformatore a secco utilizza l'isolamento in resina colata. In questo modello, gli avvolgimenti ad alta e bassa tensione sono incapsulati in una solida resina epossidica colata. La resina viene mescolata con un riempitivo, come la farina di silice, e viene versata in uno stampo attorno all'avvolgimento. La resina viene quindi polimerizzata, formando un guscio duro e solido che racchiude completamente l'avvolgimento. Questo guscio fornisce sia l'isolamento elettrico che la protezione meccanica dell'avvolgimento. Poiché l'isolamento è solido, non vi sono perdite di liquidi. Il sistema di isolamento in resina colata è inoltre altamente resistente all'umidità, alla polvere e agli agenti chimici corrosivi, rendendolo adatto ad ambienti difficili.

Il sistema isolante in resina colata non è solo un sostituto dell'olio; è un sistema di isolamento superiore sotto molti aspetti. La resina epossidica ha un'elevata rigidità dielettrica, il che significa che può sopportare tensioni elevate senza rompersi. Ha anche un'elevata conduttività termica, che in alcuni casi consente di allontanare il calore dall'avvolgimento in modo più efficiente rispetto all'olio. La resina è inoltre autoestinguente, ovvero non resiste al fuoco. Questo è un vantaggio fondamentale in termini di sicurezza rispetto al petrolio, che è infiammabile. La tabella seguente mette a confronto le proprietà chiave dell'isolamento in resina colata con l'isolamento in olio.

Nella nostra fabbrica utilizziamo un processo di colata sotto vuoto per garantire che la resina epossidica riempia completamente lo stampo e incapsula l'avvolgimento senza vuoti o sacche d'aria. I vuoti possono causare scariche parziali, che nel tempo possono portare al guasto dell'isolamento. Il nostro processo di colata sotto vuoto garantisce che la resina sia densa e omogenea, garantendo il massimo livello di integrità dell'isolamento. Utilizziamo inoltre un processo di polimerizzazione controllato per garantire che la resina raggiunga tutte le sue proprietà meccaniche ed elettriche. Il risultato è un trasformatore di tipo a secco completamente privo di olio e privo dei rischi associati alle perdite di olio.

3. Tecnologia VPI: quando l'avvolgimento diventa isolante

Sebbene la resina colata sia il tipo più comune di trasformatore a secco, esiste un'altra tecnologia utilizzata per trasformatori più grandi: l'impregnazione sotto pressione (VPI). In un trasformatore VPI, l'avvolgimento non è incapsulato in un solido blocco di resina. L'avvolgimento è invece impregnato con una vernice resinosa sotto vuoto e pressione. La vernice penetra nella carta isolante e negli spazi tra i conduttori riempiendoli di resina. Dopo il processo di impregnazione, l'avvolgimento viene polimerizzato e la resina si indurisce, legando l'intero avvolgimento in una struttura solida e coesa. Questa struttura viene quindi ricoperta con uno strato protettivo, ad esempio un rivestimento in silicone, per fornire un'ulteriore protezione contro l'umidità e la contaminazione.

Il processo VPI crea un avvolgimento estremamente robusto. La resina unisce insieme i conduttori, impedendo movimenti e vibrazioni che possono causare l'abrasione dell'isolamento. La resina inoltre sigilla l'avvolgimento contro umidità e contaminanti. Come la resina colata, i trasformatori VPI sono completamente privi di olio, eliminando il rischio di perdite d'olio. I trasformatori VPI vengono spesso utilizzati per potenze nominali maggiori in cui il blocco solido di un trasformatore in resina colata sarebbe troppo pesante o troppo costoso. La tabella seguente mette a confronto le caratteristiche principali dei trasformatori in resina colata e VPI.

A Lugao produciamo sia trasformatori in resina colata che trasformatori a secco VPI. La nostra fabbrica è dotata di attrezzature all'avanguardia per la colata sotto vuoto e VPI, e i nostri ingegneri hanno una vasta esperienza nella selezione della giusta tecnologia per ogni applicazione. Che si tratti di un trasformatore compatto e leggero per un quadro di distribuzione interno o di un trasformatore ad alta tensione di grandi dimensioni per un impianto industriale, possiamo fornire una soluzione di trasformatore a secco che elimina il rischio di perdite di olio.

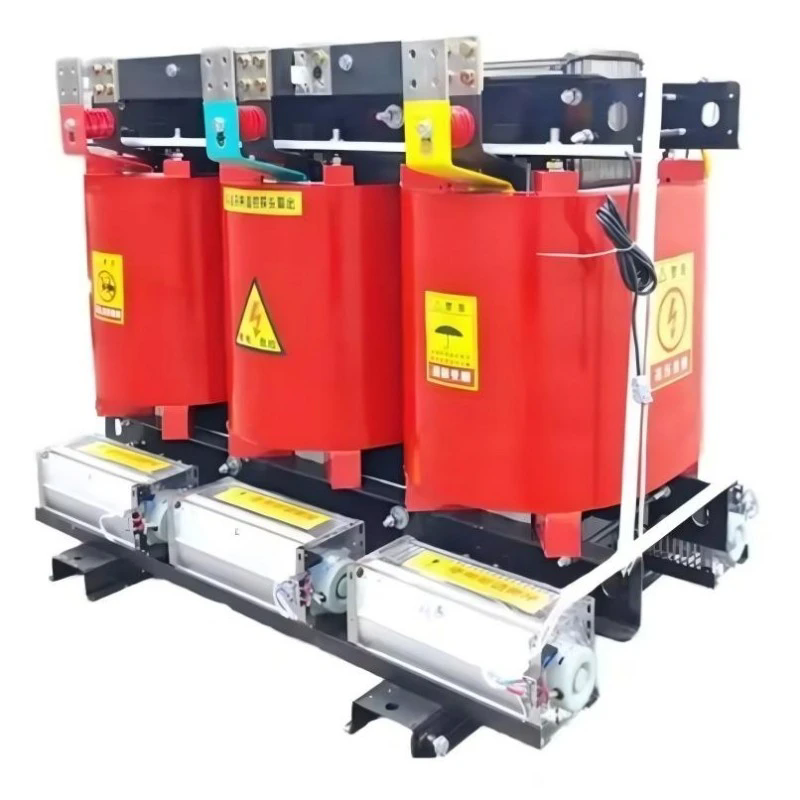

4. Raffreddamento senza liquidi: come l'aria svolge il lavoro dell'olio

Una delle funzioni dell'olio in un trasformatore è quella di raffreddare gli avvolgimenti. L'olio conduce il calore lontano dagli avvolgimenti e lo trasferisce sulla superficie del serbatoio, dove viene dissipato nell'aria circostante. In un trasformatore di tipo a secco, la funzione di raffreddamento viene eseguita dall'aria. Gli avvolgimenti sono progettati con condotti d'aria e canali di raffreddamento che consentono all'aria di circolare e portare via il calore. Nei piccoli trasformatori la convezione naturale è sufficiente per garantire il raffreddamento necessario. Nei trasformatori più grandi, le ventole vengono utilizzate per forzare l'aria attraverso i canali di raffreddamento, aumentando la capacità di raffreddamento. La tabella seguente mette a confronto i metodi di raffreddamento utilizzati nei trasformatori riempiti d'olio e a secco.

Nella nostra fabbrica progettiamo i nostri trasformatori a secco con sistemi di raffreddamento ad aria ottimizzati. Gli avvolgimenti sono costruiti con conduttori avvolti di precisione e materiali isolanti che creano canali di raffreddamento uniformi. Nelle unità più grandi utilizziamo ventilatori ad alta efficienza per garantire un raffreddamento efficace degli avvolgimenti in tutte le condizioni di carico. Utilizziamo anche sensori di temperatura e sistemi di controllo per monitorare la temperatura degli avvolgimenti e per controllare i ventilatori. Ciò garantisce che il trasformatore funzioni alla temperatura ottimale, massimizzandone l'efficienza e la durata. L'assenza di olio nel sistema di raffreddamento elimina il rischio di perdite e la necessità di contenimento e smaltimento dell'olio, rendendo il trasformatore a secco una soluzione più rispettosa dell'ambiente e che richiede poca manutenzione.

5. Il caso della sicurezza e dell'ambiente per i trasformatori di tipo a secco

L'eliminazione delle perdite d'olio non è l'unico vantaggio di un trasformatore a secco. L'assenza di petrolio elimina anche il rischio di incendio, la necessità di contenimento del petrolio e i rischi ambientali associati alle fuoriuscite di petrolio. Questi vantaggi in termini di sicurezza e ambiente sono sempre più importanti per i gestori delle strutture, gli assicuratori e gli enti regolatori. In molte giurisdizioni, l'uso di trasformatori a secco è obbligatorio per installazioni interne e per luoghi in cui potrebbe essere presente pubblico, come ospedali, scuole e centri commerciali. La tabella seguente riassume i vantaggi ambientali e di sicurezza dei trasformatori a secco rispetto ai trasformatori riempiti in olio.

Noi di Lugao ci impegniamo a fornire ai nostri clienti soluzioni di trasformatori sicure, affidabili e rispettose dell'ambiente. I nostri trasformatori a secco sono progettati per soddisfare i più severi standard ambientali e di sicurezza. Utilizziamo solo materiali di alta qualità e autoestinguenti nei nostri trasformatori in resina colata e VPI. La nostra fabbrica è certificata ISO 9001 e ISO 14001 e i nostri prodotti sono testati secondo IEC 60076 e altri standard internazionali. Che tu stia costruendo una nuova struttura o aggiornandone una esistente, possiamo aiutarti a selezionare il trasformatore a secco giusto per la tua applicazione.

6. Domande frequenti (FAQ)

Domanda 1: I trasformatori a secco sono completamente oil-free?

Risposta: Sì, i trasformatori a secco sono completamente privi di olio. Utilizzano materiali isolanti solidi, come resina epossidica fusa o carta impregnata di resina, e aria per il raffreddamento. Non c'è dielettrico liquido o refrigerante nel trasformatore. Questa è la caratteristica distintiva di un trasformatore di tipo secco e il motivo per cui elimina i rischi di perdite d'olio.

Domanda 2: Quali sono le principali applicazioni dei trasformatori a secco?

Risposta: I trasformatori a secco vengono generalmente utilizzati in applicazioni in cui la sicurezza antincendio e la protezione ambientale sono fondamentali. Le applicazioni comuni includono installazioni interne in ospedali, scuole, centri commerciali ed edifici per uffici. Vengono utilizzati anche nelle miniere sotterranee, nei tunnel e nelle piattaforme offshore, dove il rischio di perdite di petrolio o di incendio è inaccettabile. Sono preferiti anche per le applicazioni di energia rinnovabile, come i parchi eolici e solari.

Domanda 3: Come si confrontano i trasformatori a secco con i trasformatori riempiti d'olio in termini di efficienza?

Risposta: i trasformatori a secco sono generalmente leggermente meno efficienti dei trasformatori riempiti ad olio della stessa potenza. Questo perché l'aria è un mezzo di raffreddamento meno efficace dell'olio. Tuttavia, la differenza è minima e i moderni trasformatori a secco con sistemi di raffreddamento ottimizzati possono raggiungere efficienze molto vicine a quelle dei trasformatori riempiti in olio. Per molte applicazioni, i vantaggi ambientali e di sicurezza dei trasformatori a secco superano la piccola differenza di efficienza.

Domanda 4: Quale manutenzione richiedono i trasformatori a secco?

Risposta: i trasformatori a secco richiedono meno manutenzione rispetto ai trasformatori riempiti d'olio. Non c'è olio da testare, filtrare o sostituire. Le principali attività di manutenzione sono la pulizia dei condotti dell'aria e delle ventole di raffreddamento per garantire un flusso d'aria adeguato e il controllo periodico degli avvolgimenti per l'accumulo di polvere. In alcuni ambienti potrebbe essere necessario pulire gli avvolgimenti con un aspirapolvere o un panno asciutto. L'intervallo di manutenzione è generalmente annuale o biennale, a seconda dell'ambiente.

Domanda 5: I trasformatori a secco sono più costosi dei trasformatori riempiti d'olio?

Risposta: I trasformatori a secco hanno generalmente un costo di acquisto iniziale più elevato rispetto ai trasformatori riempiti in olio della stessa potenza. Tuttavia, il costo totale di proprietà potrebbe essere inferiore se si considerano i costi di contenimento del petrolio, estinzione degli incendi, manutenzione e conformità ambientale. Per le installazioni interne, il risparmio sui costi di costruzione (non sono necessari pavimenti delimitati o locali tagliafuoco) può compensare il prezzo di acquisto più elevato. La nostra fabbrica può fornire un confronto dettagliato dei costi per la vostra applicazione specifica.

7. Conclusionee

Il trasformatore a secco elimina i rischi di perdite d'olio eliminando l'olio stesso. Attraverso l'uso di solidi sistemi di isolamento, come resina epossidica colata o impregnazione VPI, e raffreddamento ad aria, il trasformatore a secco fornisce un livello di sicurezza e protezione ambientale che non è possibile con i tradizionali trasformatori riempiti d'olio. I vantaggi sono chiari: nessuna perdita di olio, nessun rischio di incendio, nessun requisito di contenimento e manutenzione minima. Per le applicazioni in cui la sicurezza, l'affidabilità e la responsabilità ambientale sono fondamentali, il trasformatore a secco è la scelta migliore.

Noi di Lugao Power Co., Ltd. progettiamo e produciamo trasformatori a secco da oltre un decennio. La nostra fabbrica utilizza la tecnologia avanzata di fusione sottovuoto e VPI per produrre trasformatori che soddisfano i più elevati standard di qualità e prestazioni. Offriamo una gamma completa di trasformatori a secco, dalle piccole unità di distribuzione ai grandi trasformatori di potenza. Il nostro team tecnico è a disposizione per assistervi nella scelta del trasformatore giusto per la vostra applicazione. Che tu sia preoccupato per i rischi di perdite di petrolio, la sicurezza antincendio o la conformità ambientale, possiamo fornire una soluzione che soddisfa le tue esigenze.

Contatta Lugao Power Co., Ltd. Oggiper saperne di più sui nostri prodotti trasformatori a secco e su come possono eliminare i rischi di perdite d'olio nella vostra struttura.
