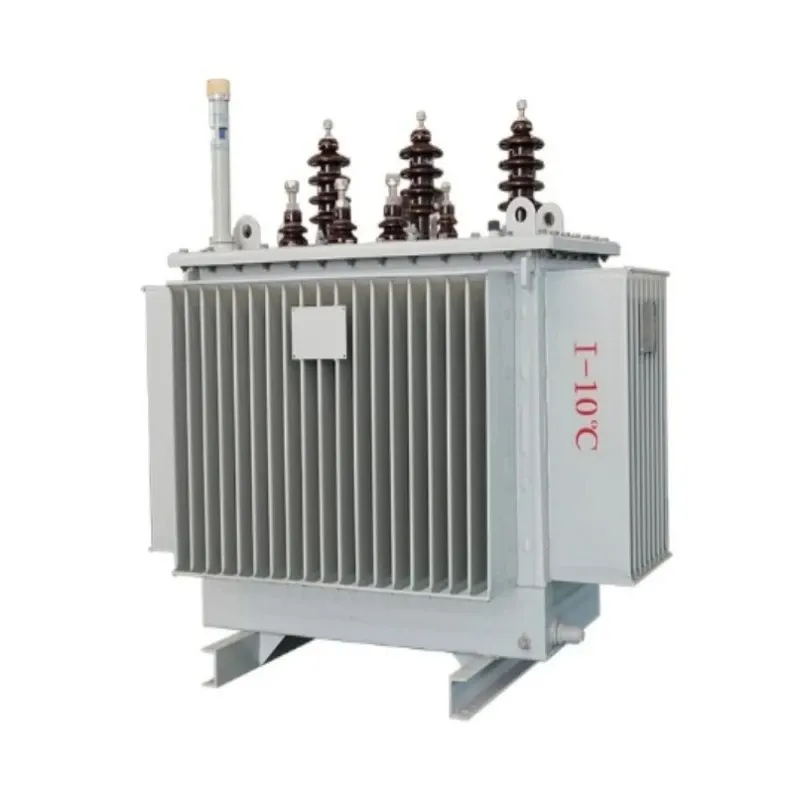

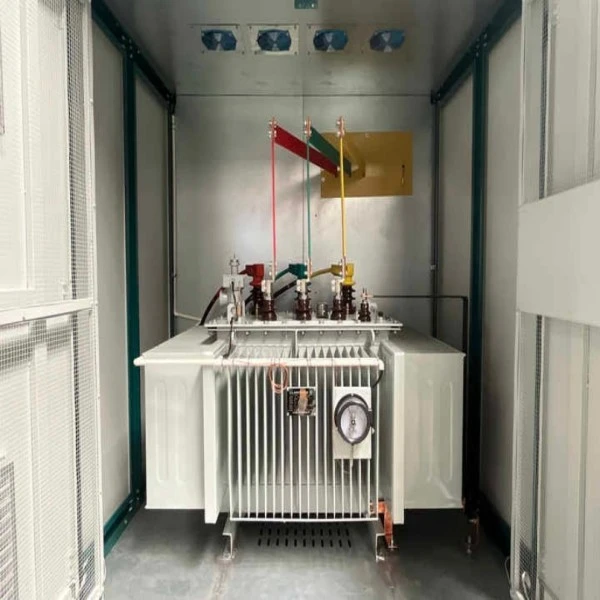

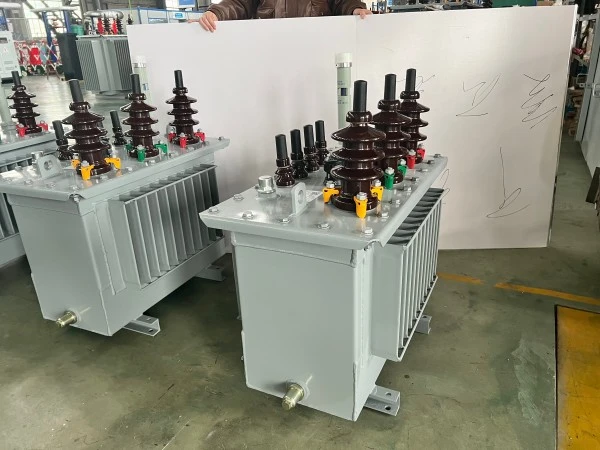

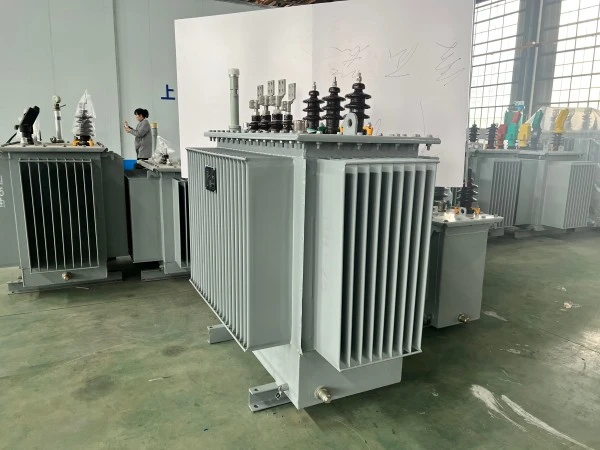

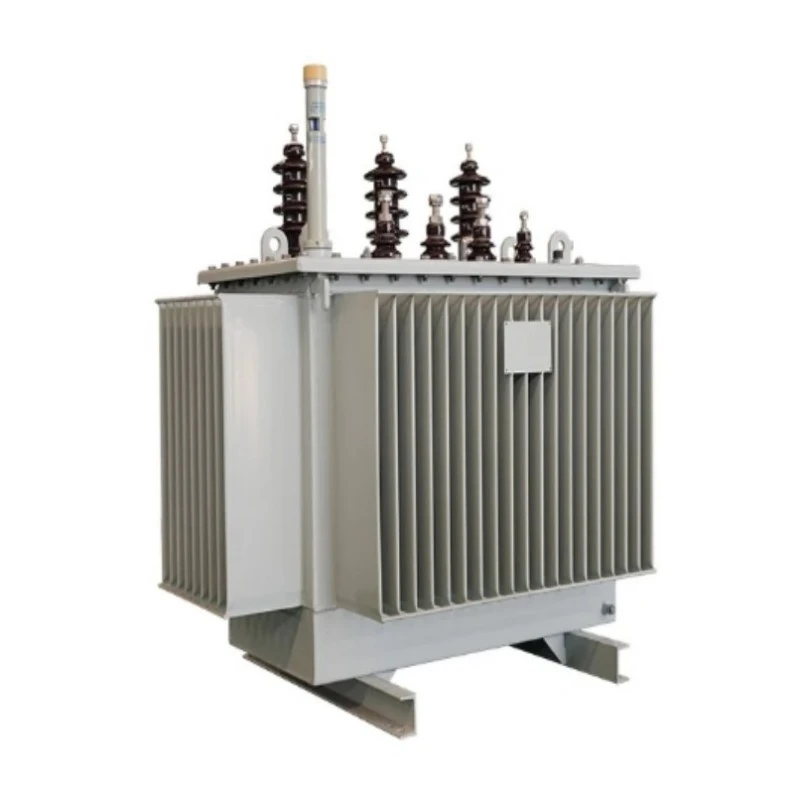

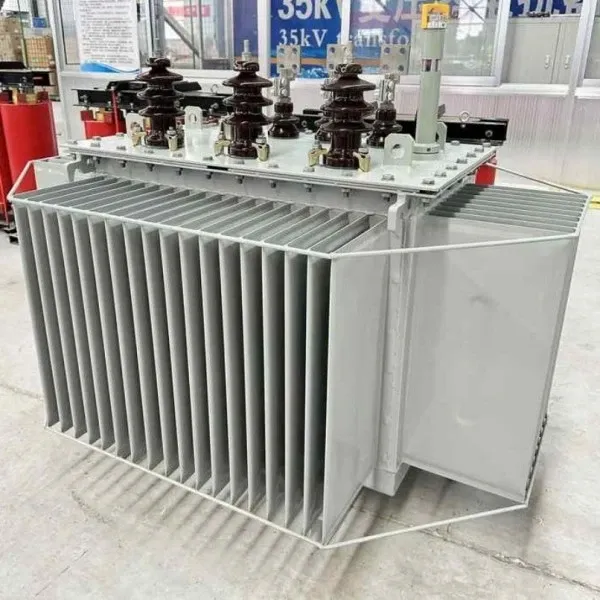

Trasformatore elettrico a bagno d'olio monofase S13

Il trasformatore elettrico monofase immerso in olio S13 è progettato specificamente per applicazioni di alimentazione monofase, come l'elettrificazione rurale, la distribuzione residenziale su palo e l'uso commerciale leggero. L'acquisto di questo prodotto fornisce un trasformatore altamente efficiente e a basse perdite che riduce significativamente le perdite a vuoto rispetto ai trasformatori convenzionaliS9ESerie S11, garantendo risparmi energetici misurabili nel corso della sua vita utile.

Questo trasformatore è dotato di un nucleo in acciaio al silicio a grani orientati ad alta permeabilità con un design a giunto sovrapposto a gradini o, opzionalmente, un nucleo in lega amorfa per perdite ancora più basse. Il sistema di raffreddamento a bagno d'olio garantisce un'eccellente gestione termica, mentre la struttura del serbatoio ondulato completamente sigillato previene l'ossidazione dell'olio e l'ingresso di umidità, riducendo drasticamente le esigenze di manutenzione. Il suo design compatto e leggero facilita il montaggio e il trasporto su palo.

Caratteristica e applicazione del prodotto

Caratteristiche

Soddisfa o supera gli standard IEC, ANSI, GB e SANS

Perdite a vuoto estremamente basse, fino al 30% inferiori rispetto alla serie S11

Design del serbatoio ondulato completamente sigillato senza conservatore

Elevata capacità di sovraccarico e stabilità termica superiore

Funzionamento silenzioso, ideale per aree residenziali

Eccellente capacità di tenuta al cortocircuito

Compatto e leggero per installazioni su palo o su piattaforma

Ampio intervallo di prese di tensione per la flessibilità della rete

Sono disponibili opzioni di olio isolante ecologico

Funzionamento esente da manutenzione in normali condizioni di servizio

Domande e risposte: informazioni chiave sul prodotto

D: Cos'è un trasformatore monofase immerso in olio?

R: Rtrasformatore monofase immerso in olio è un tipo di trasformatore di distribuzione che utilizza olio isolante per il raffreddamento e l'isolamento ed è progettato per funzionare su sistemi elettrici monofase. È comunemente utilizzato nelle aree residenziali, nella distribuzione di energia rurale e nelle applicazioni commerciali leggere dove non è richiesta l'alimentazione trifase. L'immersione in olio fornisce una dissipazione del calore superiore e protegge i componenti interni dai fattori ambientali.

D: In che modo la serie S13 raggiunge un'efficienza energetica maggiore rispetto ai modelli precedenti?

R: La serie S13 raggiunge una maggiore efficienza attraverso due progressi chiave: in primo luogo, l'uso di acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con una struttura del nucleo con giunto a gradini riduce significativamente l'isteresi e le perdite per correnti parassite. In secondo luogo, i nuclei opzionali in lega amorfa riducono ulteriormente le perdite a vuoto fino al 50% rispetto all'acciaio al silicio convenzionale. Questi miglioramenti si traducono in valori di perdita a vuoto inferiori del 30% rispetto alla serie S11 e molto al di sotto degli standard energetici nazionali.

D: Perché la struttura completamente sigillata è importante per i trasformatori monofase?

R: I trasformatori monofase vengono spesso installati all'aperto in aree con condizioni meteorologiche variabili. Il serbatoio ondulato completamente sigillato elimina la necessità di un conservatore e impedisce il contatto diretto tra l'olio isolante e l'aria atmosferica. Ciò impedisce l'assorbimento di umidità e l'ossidazione dell'olio, che sono le cause principali del degrado dell'isolamento. Di conseguenza, il trasformatore non richiede sostituzione dell'olio o manutenzione durante la sua vita utile, riducendo notevolmente i costi operativi.

D: Questo trasformatore può essere utilizzato in applicazioni di energia rinnovabile?

R: Sì. Il trasformatore immerso in olio monofase S13 è adatto per sistemi di energia rinnovabile su piccola scala, come impianti solari su tetto, progetti microidroelettrici e sistemi di accumulo di energia residenziale. La sua elevata efficienza e la capacità di gestire le fluttuazioni di tensione lo rendono ideale per aumentare o diminuire la potenza nelle configurazioni di generazione distribuita.

Principali scenari applicativi

Elettrificazione rurale:Fornisce alimentazione monofase affidabile a villaggi remoti, fattorie e attività agricole con perdite minime.

Distribuzione residenziale su palo:Ideale per comunità residenziali dove l'alimentazione monofase è standard, offre dimensioni compatte e bassa rumorosità.

Edifici commerciali leggeri:Utilizzato in piccoli negozi, uffici e centri commerciali rurali che richiedono una distribuzione efficiente dell'energia.

Integrazione delle energie rinnovabili:Adatto per aumentare la tensione dai sistemi solari fotovoltaici residenziali o per ridurla dalle mini-reti.

Potenza di costruzione temporanea:Il design leggero consente una facile implementazione per esigenze di alimentazione temporanee nei cantieri.

Parametro del prodotto (specifica)

Tabella: Trasformatore monofase a bagno d'olio S13 - Specifiche tipiche (11 kV/0,23 kV o 0,4 kV)*

Dettagli di produzione

Materiale e processo di base

Il nucleo del trasformatore elettrico monofase immerso in olio S13 è costruito utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design del giunto sovrapposto a gradini a 45°. Per le applicazioni che richiedono la massima efficienza, è disponibile un nucleo in lega amorfa, che riduce le perdite a vuoto fino al 50% rispetto al tradizionale acciaio al silicio. Il nucleo è tranciato con precisione e impilato con nastro di vetro semi-secco per ridurre al minimo vibrazioni e rumore.

Struttura avvolgibile

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono avvolti da conduttori in rame privi di ossigeno, garantendo un'elevata conduttività e perdite resistive minime. L'avvolgimento di bassa tensione adotta una struttura a lamina o elicoidale con condotti longitudinali dell'olio, migliorando significativamente la resistenza meccanica e la capacità di resistenza al cortocircuito.

Sistema di isolamento e raffreddamento

Come mezzo di raffreddamento e dielettrico standard viene utilizzato olio isolante minerale di alta qualità. Su richiesta sono disponibili fluidi isolanti ecologici con punto di fiamma elevato. Il sistema di isolamento in carta oleata è sottoposto a severi processi di essiccazione sotto vuoto e riempimento d'olio, eliminando l'umidità residua e le bolle d'aria, garantendo una tensione di inizio scarica parziale ben al di sopra dei requisiti standard.

Serbatoio e sigillatura

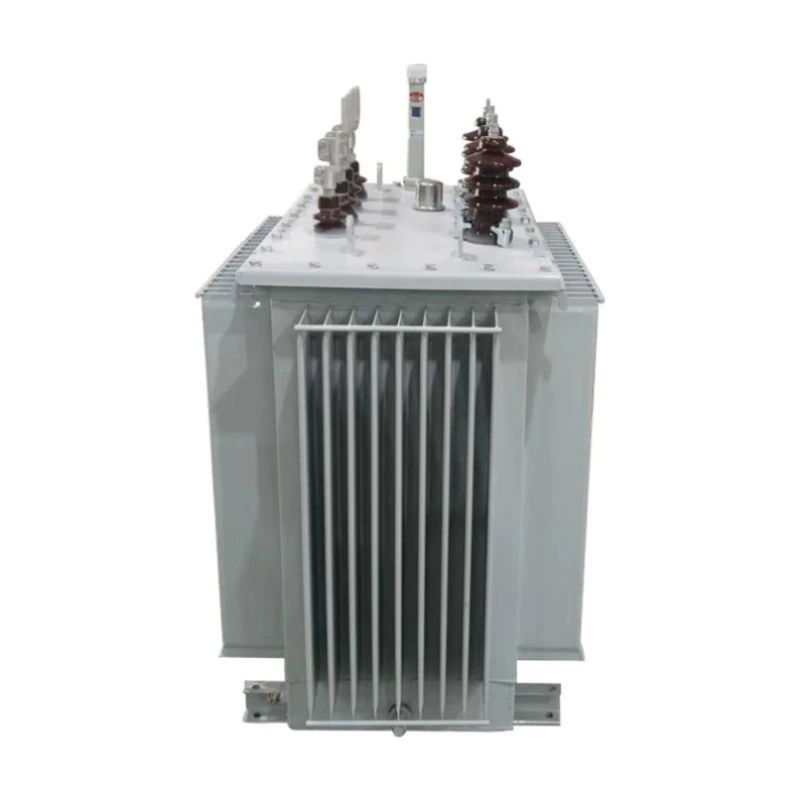

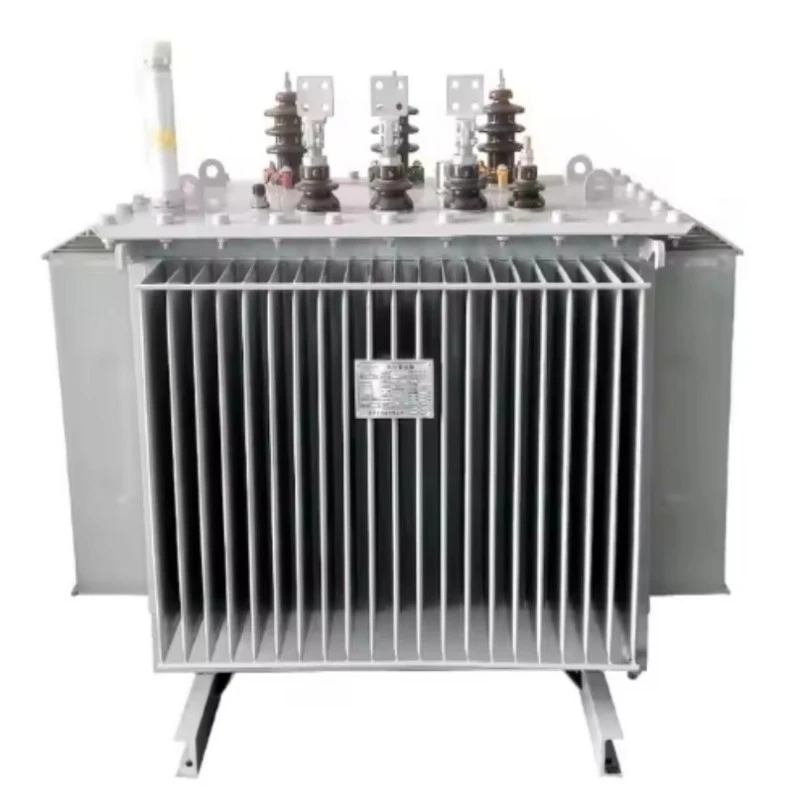

Il serbatoio è caratterizzato da un design a pannello ondulato che fornisce sia la dissipazione del calore che la compensazione dell'espansione termica, eliminando la necessità di un conservatore esterno. La struttura completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità, garantendo un funzionamento esente da manutenzione per tutta la vita utile del trasformatore. Una valvola limitatrice di pressione e un indicatore del livello dell'olio sono forniti come caratteristiche di sicurezza standard.

Domande e risposte: produzione e qualità

D: Quali test di qualità vengono eseguiti su ciascun trasformatore?

R: Ogni trasformatore monofase S13 viene sottoposto a una serie completa di test di routine e di tipo prima della consegna, tra cui misurazioni della perdita a vuoto e della perdita di carico, test di impedenza di cortocircuito, test di resistenza a sovratensione indotta, test di scarica parziale e test di impulso atmosferico. Tutti i risultati dei test sono documentati e tracciabili.

D: In che modo il design del serbatoio corrugato contribuisce all'affidabilità?

R: Il design corrugato del serbatoio svolge tre funzioni critiche: aumenta la superficie per un'efficiente dissipazione del calore, fornisce una capacità di espansione flessibile per adattarsi alle variazioni del volume dell'olio con la temperatura e crea un ambiente completamente sigillato che isola l'olio dai contaminanti esterni. Ciò elimina la necessità di un conservatore dell'olio e di un sistema di sfiato, riducendo potenziali punti di guasto e semplificando la manutenzione.

D: Qual è la durata prevista di questo trasformatore?

R: In condizioni operative normali, il trasformatore elettrico monofase immerso in olio S13 è progettato per una durata di servizio non inferiore a 30 anni. La struttura completamente sigillata e i materiali di alta qualità garantiscono affidabilità a lungo termine senza la necessità di sostituire l'olio o di manutenzione del nucleo.

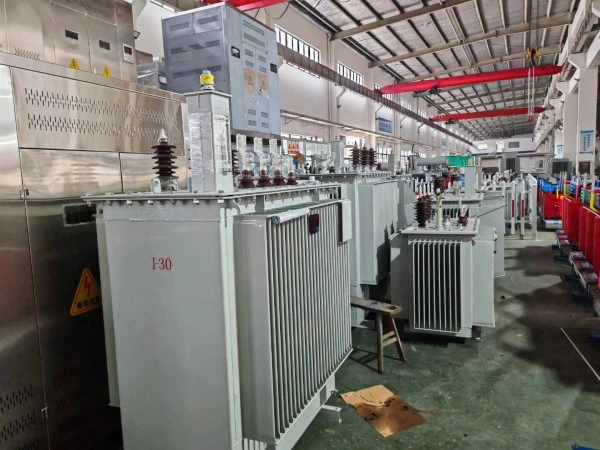

Capacità di produzione

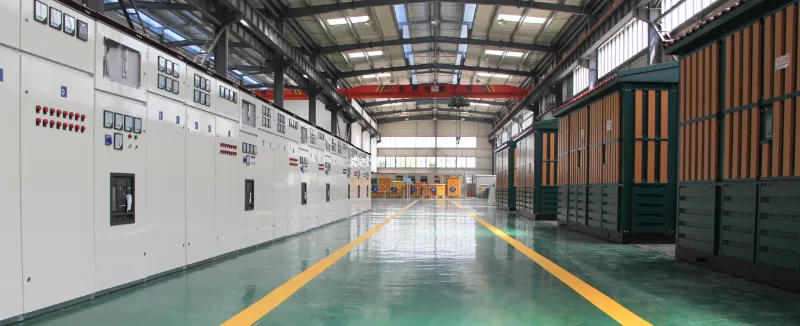

Potenza Lugao gestisce moderne linee di produzione di trasformatori dotate di apparecchiature avanzate per l'avvolgimento, il taglio delle anime, l'essiccazione sotto vuoto e le apparecchiature di collaudo. Supportiamo la produzione OEM e ODM e forniamo soluzioni personalizzate per tensione, capacità, frequenza e standard internazionali, garantendo qualità stabile e consegna affidabile.

Servizio post-vendita del prodotto

Dopo che il trasformatore è stato installato e messo in funzione, è garantito che sia privo di perdite e che la vernice non si sbucci o sbiadisca. Viene fornita una garanzia di 5 anni e supporto tecnico a vita; eventuali problemi di qualità che si verificano in condizioni di utilizzo normale durante il periodo di garanzia saranno coperti.

Tutti i trasformatori monofase S13 sono coperti da un servizio di assistenza a vita, garantendo la disponibilità a lungo termine di pezzi di ricambio e assistenza tecnica.

La durata di servizio non è inferiore a 30 anni in condizioni operative specificate.

In caso di guasto dell'apparecchiatura, il fornitore risponderà entro un'ora dalla ricezione della notifica da parte dell'acquirente e invierà personale tecnico sul posto entro 24 ore a livello nazionale.

Impegno di servizio

Il trasformatore elettrico monofase immerso in olio S13 è prodotto in stretta conformità con i requisiti del sistema di gestione della qualità ISO 9001:2015/2018, garantendo che il prodotto soddisfi gli standard di qualità al 100% prima di lasciare la fabbrica.

La nostra azienda fornisce un servizio completo di prevendita, vendita e postvendita per garantire la soddisfazione del cliente.

La nostra azienda offre una garanzia di 5 anni e supporto tecnico a vita. In caso di problemi di qualità, ripareremo o sostituiremo il prodotto gratuitamente, garantendo la soddisfazione del cliente al 100%.

Forza della fabbrica

Con anni di esperienza nella produzione di apparecchiature per la trasmissione e la distribuzione di potenza,Potenza Lugaoha creato una base di produzione professionale dedicata alla fornitura di soluzioni di trasformatori affidabili per società di servizi pubblici globali, appaltatori EPC, impianti industriali e progetti di energia rinnovabile.
