Quadri ad alta tensione premium di un produttore professionale

Quando i relè di protezione non riescono ad eliminare un guasto entro la finestra critica di 0,1 secondi, l'arco elettrico risultante può vaporizzare le sbarre collettrici e innescare catastrofici blackout nelle sottostazioni; ma come selezionare apparecchiature di commutazione che garantiscano sia una rapida interruzione del guasto sia una resistenza meccanica a lungo termine sotto ripetute sollecitazioni di cortocircuito? Lugao Power Co., Ltd. risolve questo problema con le nostre soluzioni di quadri ad alta tensione, progettati come sistemi con involucro metallico e rigorosamente testati dotati di interruttori automatici in vuoto o SF6 con valori di interruzione fino a 40 kA, fornendo ai servizi pubblici e agli impianti industriali pesanti protezione e controllo affidabili per le reti di distribuzione primaria in cui le correnti di guasto sono gravi e la continuità della fornitura è fondamentale.

Stai affrontando correnti di guasto elevate? Ecco come determinare se i quadri ad alta tensione sono la tua unica opzione

Quando si valutano i fornitori qualificati di quadri per le reti di distribuzione primaria, i team di ingegneria degli appalti si chiedono spesso: a quale livello di corrente di guasto la protezione RMU diventa inadeguata, costringendo la specifica diquadri ad alta tensionecon interruttori automatici a piena potenza? La risposta dipende dall'entità della corrente di guasto, dai requisiti di coordinamento della protezione e dalla criticità del circuito.

I quadri ad alta tensione sono progettati specificamente per le reti di distribuzione primaria in cui le correnti di guasto sono gravi e il sistema di protezione deve interrompere le correnti di cortocircuito senza fare affidamento su fusibili di backup. A differenza delle RMU che combinano interruttori di carico con fusibili per una protezione economica dai guasti, i quadri ad alta tensione incorporano interruttori automatici in grado di interrompere correnti di cortocircuito complete fino a 40 kA o superiori. Questa configurazione è essenziale per le sottostazioni dei servizi pubblici, gli impianti industriali pesanti e gli impianti di energia rinnovabile in cui i livelli di guasto superano la capacità delle apparecchiature protette da fusibili.

I quadri ad alta tensione di Lugao presentano configurazioni di interruttori automatici estraibili o fissi, offrendo flessibilità per la manutenzione e il funzionamento. La struttura metallica con compartimenti sbarre segregati garantisce il contenimento dei guasti, impedendo la propagazione dell'arco interno alle sezioni adiacenti. Il design robusto, convalidato attraverso rigorosi test di tipo, offre decenni di servizio affidabile in ambienti esigenti.

In che modo Lugao convalida la resistenza all'arco e la capacità di resistenza al cortocircuito?

I quadri ad alta tensione devono resistere alle immense forze elettromagnetiche e all'energia dell'arco elettrico generata durante gravi condizioni di guasto. I sistemi di quadri ad alta tensione Lugao sono progettati con basi ad alto dielettrico convalidate attraverso test rigorosi: resistenza alla frequenza di rete a 42 kV per un minuto e resistenza all'impulso di fulmine a 75 kV, soddisfacendo o superando gli standard IEC 62271-200. I valori nominali di resistenza al cortocircuito vengono convalidati tramite test a piena potenza, con esempi che includono da 20 kA a 40 kA RMS sul lato alta tensione.

La resistenza all'arco è una caratteristica di sicurezza fondamentale. I nostri quadri sono sottoposti a test sui guasti da arco interno (classificazione IAC) per garantire che l'involucro possa contenere e sfogare in modo sicuro l'energia dell'arco, proteggendo il personale e le apparecchiature adiacenti. Le ispezioni post-test confermano l'integrità del giunto delle sbarre e l'assenza di deformazione strutturale, garantendo agli ingegneri di progetto la stabilità del sistema nelle condizioni di guasto più impegnative.

Quali protezioni strutturali e adattamenti ambientali sono integrati?

Esposto agli agenti atmosferici, alla polvere e a potenziali archi elettrici, l'involucro del quadro rappresenta la prima difesa contro il degrado ambientale e le conseguenze degli incidenti. Il quadro ad alta tensione Lugao raggiunge gradi di protezione IP4X per le unità interne e gradi più elevati per installazioni esterne, fornendo un'efficace resistenza contro l'ingresso di particelle solide e spruzzi d'acqua. Costruito in acciaio resistente alla corrosione con trattamenti superficiali anticorrosione (spessore ≥2 mm per i componenti critici), l'alloggiamento resiste a temperature ambientali estreme, elevata umidità e atmosfere costiere corrosive.

I compartimenti sbarre e interruttori segregati garantiscono una maggiore sicurezza attraverso la separazione fisica delle parti sotto tensione. Ciascun compartimento funzionale è sigillato in modo indipendente con barriere resistenti al fuoco, impedendo la propagazione dei guasti tra le sezioni e contenendo potenziali incidenti all'interno del compartimento originario. Questo design di compartimentazione garantisce che un guasto in una sezione non comprometta l'integrità delle sezioni adiacenti, mantenendo la stabilità del sistema e riducendo i danni.

Quali classi di tensione e opzioni di configurazione può fornire Lugao?

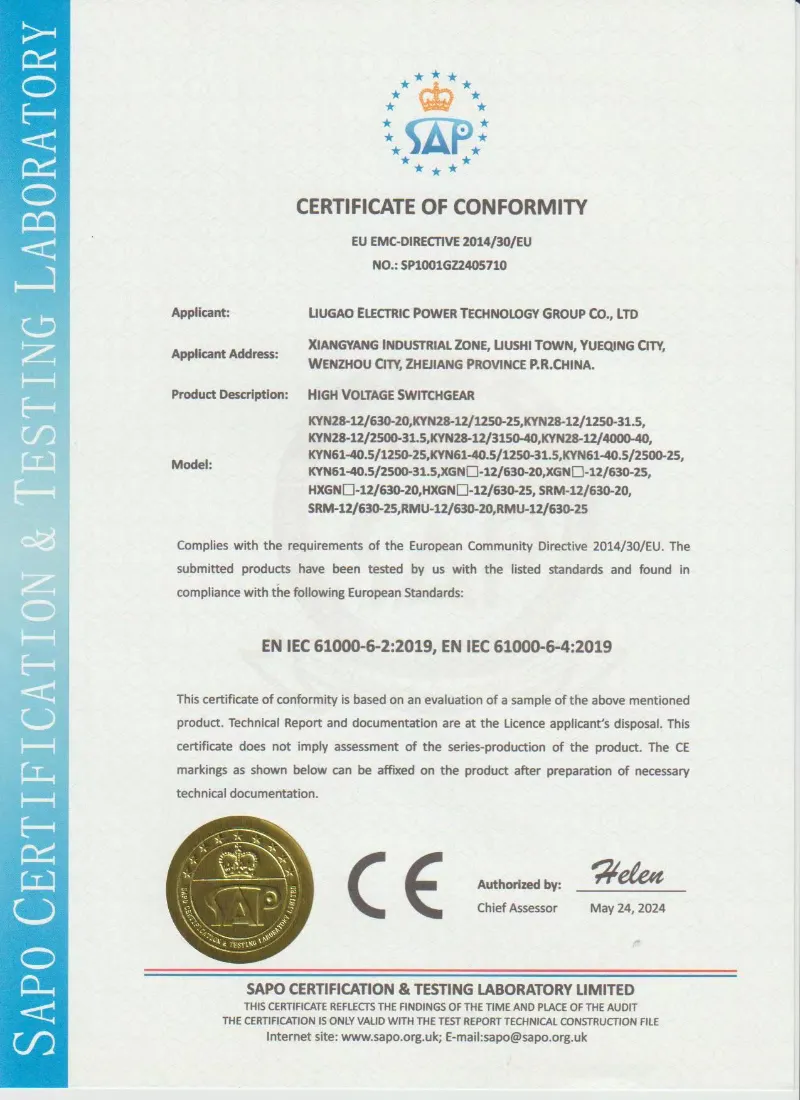

L'officina di produzione certificata ISO9001 e SGS di Lugao, dotata di linee di assemblaggio professionali e banchi di prova a piena potenza, produce quadri ad alta tensione in stretta conformità con gli standard internazionali IEC, GB, CE e CCC, supportando l'implementazione plug-and-play diretta senza costose modifiche al sito.

Classi di tensione e intervalli di capacità

Opzioni di quadri e componenti

Lugao offre configurazioni interne flessibili per soddisfare i requisiti specifici del progetto:

· Tipo di interruttore automatico:Interruttore automatico in vuoto (VCB) per applicazioni a media tensione, che offre un'estinzione dell'arco superiore e una maggiore durata. Interruttori automatici SF6 disponibili per applicazioni a tensione più elevata che richiedono una robusta capacità di interruzione.

· Tipi di quadri elettrici:Configurazioni KYN28A, KYN61 o GIS con design fisso o estraibile, che supportano modalità di rete ad anello, terminale o doppia alimentazione.

· Protezione e controllo:Relè di protezione integrati con interfacce di comunicazione per il monitoraggio e il controllo remoto, comprese le funzioni di protezione da sovracorrente, guasto a terra, direzionale e differenziale.

Come selezionare la configurazione ideale del quadro ad alta tensione per la vostra sottostazione primaria?

Per le sottostazioni dei servizi pubblici e gli impianti industriali pesanti in cui le correnti di guasto sono elevate e l'affidabilità del circuito è fondamentale, è essenziale un quadro ad alta tensione con protezione tramite interruttore automatico. Lugao offre opzioni di configurazione personalizzate, tra cui diversi valori nominali degli interruttori, disposizioni delle sbarre collettrici e schemi di protezione, per soddisfare i requisiti specifici del progetto. La struttura robusta e i test completi garantiscono decenni di servizio affidabile in ambienti difficili.

Guarda la nostra linea di produzioneVideo

Sperimenta in prima persona l'eccellenza nella produzione di quadri ad alta tensione di Lugao:
