Produttore europeo di sottostazioni che fornisce soluzioni di alimentazione affidabili

Quando gli ingegneri dei servizi pubblici progettano reti di distribuzione in parchi industriali e complessi commerciali, spesso si chiedono: quale configurazione di sottostazione offre facilità di manutenzione superiore e flessibilità modulare per le crescenti richieste di carico? Lugao Power Co., Ltd. risponde a questa domanda con le nostre soluzioni per sottostazioni di tipo europeo, progettate con una configurazione modulare basata su stanze che separa quadri ad alta tensione, trasformatori e compartimenti a bassa tensione all'interno di un unico involucro, dando priorità all'accessibilità della manutenzione e alla flessibilità operativa per le regioni in tutto il mondo soggette agli standard IEC.

Come scegliere tra europeo eSottostazioni di tipo americanoper il tuo progetto?

Quando valutano i fornitori qualificati di sottostazioni di trasformazione box-type, i team di approvvigionamento tecnico chiedono costantemente: dovremmo specificare standard di progettazione europei o americani per la nostra rete di distribuzione? La risposta dipende dal contesto applicativo, dalla strategia di manutenzione e dalle preferenze della rete regionale.

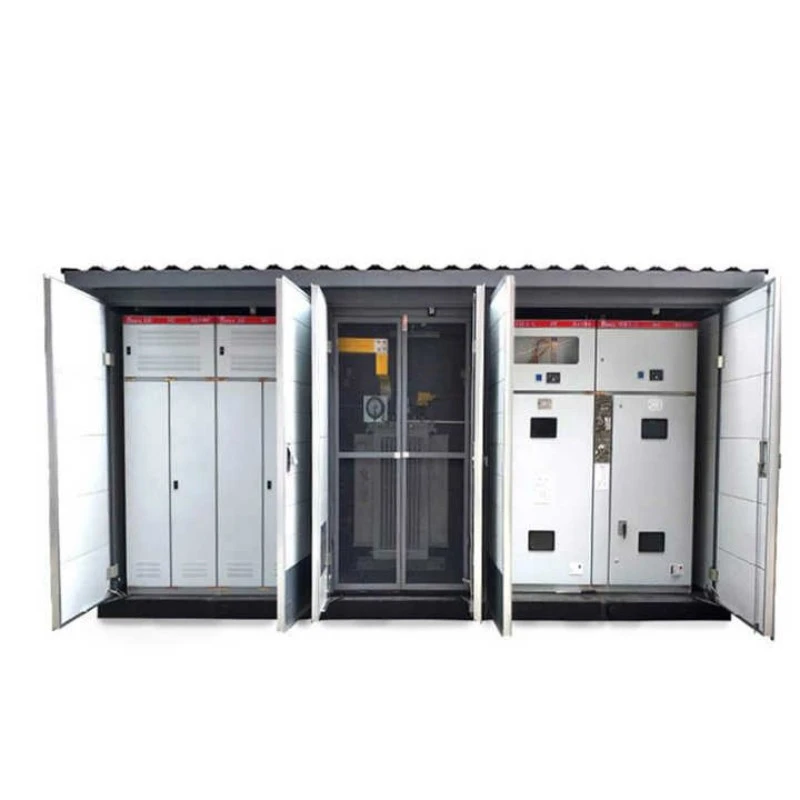

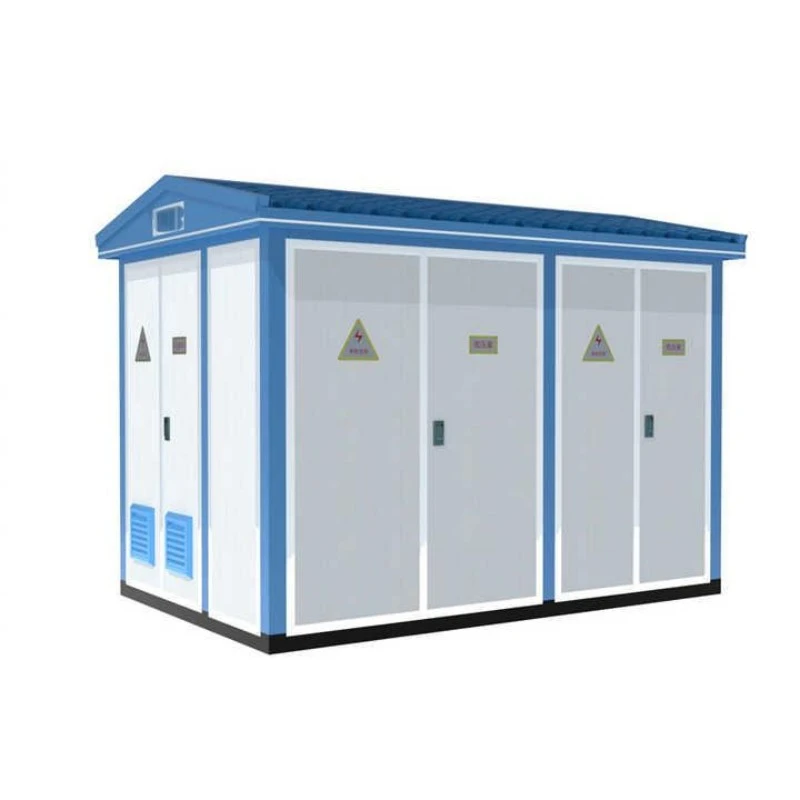

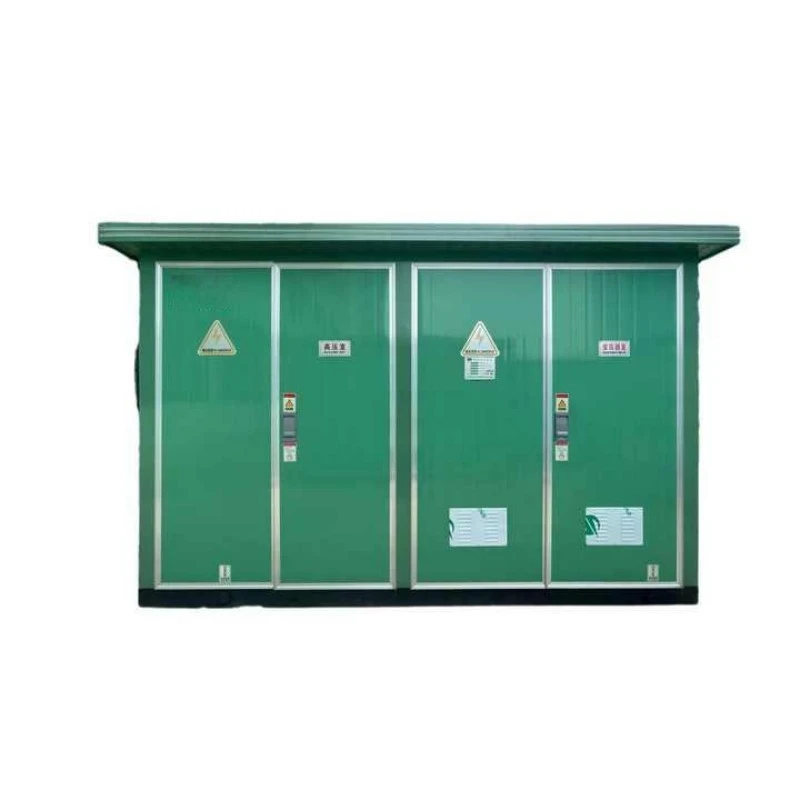

Le sottostazioni di tipo europeo adottano una configurazione modulare distintiva basata su stanze con quadri di comando ad alta tensione separati, trasformatore e compartimenti di bassa tensione all'interno di un unico involucro. Questa filosofia di progettazione dà priorità alla facilità di manutenzione e alla flessibilità operativa, accogliendo trasformatori sia a bagno d'olio che a secco, fornendo al contempo ampio spazio di lavoro per le squadre di ispezione e manutenzione. Questa configurazione è ampiamente adottata nei parchi industriali, nei complessi commerciali e nei progetti di infrastrutture municipali nelle regioni conformi allo standard IEC dove la frequenza di manutenzione è più elevata e l'accesso al servizio è fondamentale.

Il design modulare della sala consente l'accesso indipendente a ciascun compartimento, il che significa che il personale di manutenzione può intervenire sulla sezione del quadro senza diseccitare il trasformatore o sostituire un interruttore a bassa tensione difettoso senza disturbare le operazioni ad alta tensione. Questa indipendenza operativa si traduce in tempi di inattività ridotti, costi di manutenzione inferiori e maggiore disponibilità del sistema per le infrastrutture critiche.

In che modo Lugao ingegnerizza l'integrità dielettrica e le prestazioni termiche?

Le sottostazioni di tipo europeo devono resistere ai fulmini, alle sovratensioni di commutazione e allo stress termico continuo indotto dal carico in tutti e tre i compartimenti. Le sottostazioni di tipo europeo Lugao sono progettate con fondazioni ad alto dielettrico convalidate attraverso test rigorosi: resistenza alla frequenza di rete a 42 kV per un minuto e resistenza all'impulso di fulmine a 75 kV sul lato alta tensione, soddisfacendo o superando gli standard IEC 62271-202. Queste soglie proteggono gli avvolgimenti interni dei trasformatori, i componenti dei quadri e i sistemi di sbarre dai disturbi della rete.

La gestione termica è particolarmente critica nella configurazione basata su stanze chiuse. Le nostre unità di tipo europeo sono dotate di percorsi di ventilazione ottimizzati e superfici di dissipazione del calore che incanalano attivamente il calore lontano dai componenti critici. Il compartimento del trasformatore incorpora canali di flusso d'aria dedicati che prevengono punti caldi localizzati, garantendo stabilità termica anche in caso di funzionamento continuo a pieno carico. Questa resilienza termica prolunga la durata dell'isolamento del trasformatore e riduce la frequenza di manutenzione per il tuo investimento nel trasformatore di potenza.

Quali protezioni strutturali e adattamenti ambientali sono integrati?

Esposto agli agenti atmosferici, alla polvere e agli impatti accidentali, l’involucro della sottostazione funge da prima difesa contro il degrado ambientale. Le sottostazioni di tipo europeo Lugao raggiungono i gradi di protezione IP44, fornendo un'efficace resistenza contro l'ingresso di particelle solide e gli spruzzi d'acqua. Costruito in acciaio resistente alla corrosione con trattamenti superficiali anticorrosione (spessore ≥ 2 mm per i componenti critici), l'alloggiamento resiste a temperature ambientali estreme, elevata umidità e atmosfere costiere corrosive, garantendo l'integrità strutturale per decenni di servizio.

Il design modulare basato sulla stanza consente inoltre una migliore compartimentazione antincendio. Ogni compartimento può essere sigillato in modo indipendente con barriere resistenti al fuoco, impedendo la propagazione del fuoco tra le sezioni e contenendo potenziali incidenti all'interno del locale originante. Questa caratteristica di sicurezza antincendio è particolarmente preziosa per le installazioni integrate negli edifici in complessi commerciali e progetti di infrastrutture comunali.

In che modo Lugao convalida la capacità di resistenza al cortocircuito nei progetti modulari?

Le reti di distribuzione sono inevitabilmente soggette a correnti di guasto. La capacità di una sottostazione di sopravvivere a questi eventi senza deformazioni interne o danni alle sbarre non è negoziabile. Le sottostazioni di tipo europeo Lugao sono testate per la resistenza al cortocircuito (ad esempio, i valori nominali includono 20 kA RMS sul lato alta tensione) con ispezioni post-test che confermano l'integrità del giunto delle sbarre e nessuna deformazione strutturale. La configurazione modulare della stanza, con la sua robusta compartimentazione, migliora effettivamente il contenimento dei guasti separando fisicamente le sezioni, impedendo la propagazione dei guasti da un compartimento alle aree adiacenti.

Quali capacità, tensione e opzioni di configurazione può fornire Lugao?

L'officina di produzione certificata ISO9001 e SGS di Lugao, dotata di linee di assemblaggio professionali e banchi di prova a piena potenza, produce sottostazioni di tipo europeo in stretta conformità con gli standard internazionali IEC, GB, CE e CCC, supportando l'implementazione plug-and-play diretta senza costose modifiche al sito.

Classi di tensione e intervalli di capacità

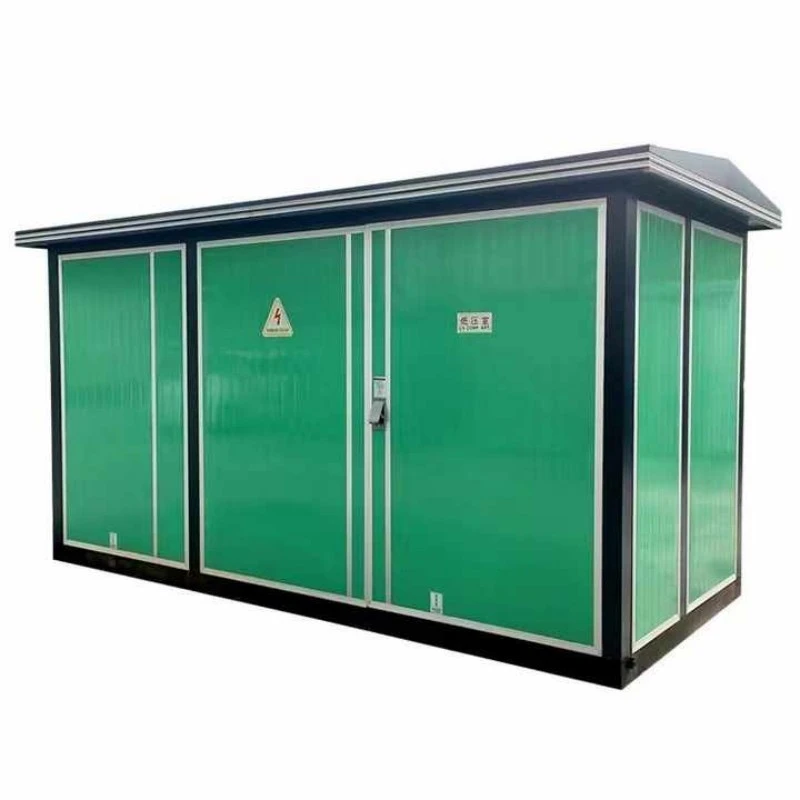

· Sottostazione di tipo europeo 30 kV/35 kV:Progettato per sottostazioni di distribuzione dei servizi pubblici, sistemi di collettori di parchi eolici e zone industriali pesanti che richiedono trasformazione a media tensione con robusta resistenza ai cortocircuiti e bassi livelli di scariche parziali. Dispone di scomparti separati per quadri AT, trasformatore e distribuzione BT.

· Sottostazione Smart/Compatta da 24 kV (20 kV):Dotato di moduli intelligenti su entrambi i lati AT e BT, che consentono il controllo remoto, il rilevamento, la segnalazione e la regolazione per applicazioni di automazione della rete statale. Adatto per grattacieli urbani, case residenziali e infrastrutture comunali.

· Sottostazione di distribuzione 11 kV/10 kV:Ideale per complessi commerciali, comunità residenziali e progetti di elettrificazione rurale. Presenta opzioni flessibili di trasformatore, comprese unità a bagno d'olio o a secco, eliminando i requisiti di manutenzione del conservatore e garantendo un funzionamento affidabile in ambienti esterni difficili.

Opzioni di trasformatori e quadri

Lugao offre configurazioni interne flessibili per soddisfare i requisiti specifici del progetto:

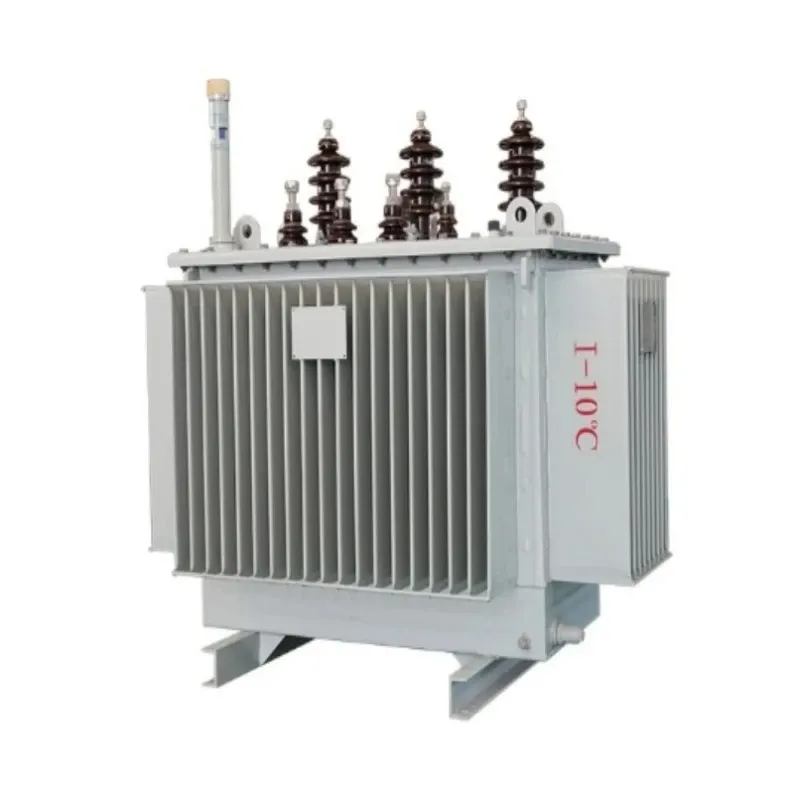

· Tipo di trasformatore:Opzioni a bagno d'olio (S9, S11, S13, SH15) o a secco (SCB10, SCB11, SCBH15) completamente sigillate, che soddisfano le preferenze ambientali e di sicurezza antincendio.

· Quadri ad alta tensione:Armadi XGN15, HXGN17 o KYN28A con configurazioni di interruttore di carico o interruttore automatico sotto vuoto, che supportano modalità di rete ad anello, terminale o doppia alimentazione.

· Distribuzione a bassa tensione:Quadri GGD, GCS o MNS con funzioni di compensazione in entrata, in uscita e reattiva, che supportano strutture a pannello o montate su armadio.

Come selezionare la sottostazione di tipo europeo ideale per i siti industriali urbani?

Per i parchi industriali e i complessi commerciali in cui l'accessibilità del servizio e la flessibilità operativa sono fondamentali, le sottostazioni di tipo europeo offrono vantaggi distinti. Il design modulare basato su sale offre ampio spazio di lavoro per le squadre di manutenzione, consentendo ispezioni, test e sostituzioni di componenti efficienti senza interrompere le operazioni adiacenti. Sebbene l'ingombro sia maggiore rispetto agli equivalenti di tipo americano, la maggiore facilità di manutenzione riduce i costi operativi a lungo termine e migliora la disponibilità del sistema.Lugaooffre l'ottimizzazione personalizzata dell'ingombro, riducendo i requisiti complessivi dell'area di terra utilizzando quadri ad alta densità e progetti integrati, pur mantenendo i vantaggi di accesso al servizio della configurazione modulare.
