Come scegliere la sottostazione box-type giusta per il tuo progetto

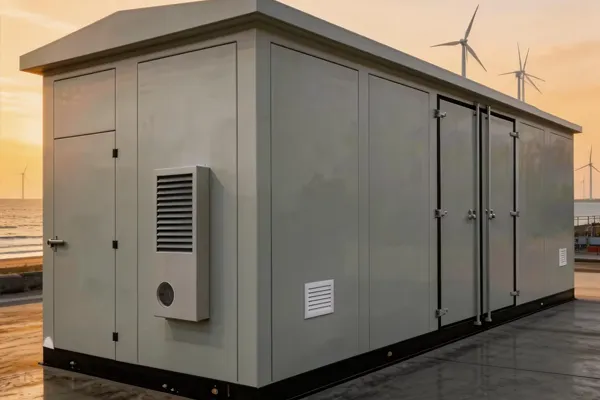

A Sottostazione box-typeè una soluzione compatta per la distribuzione dell'energia che integra quadri ad alta tensione, trasformatore, apparecchiature di distribuzione a bassa tensione e dispositivi di protezione in un unico contenitore prefabbricato. È ampiamente utilizzato in parchi industriali, edifici commerciali, comunità residenziali, progetti di energia rinnovabile, siti minerari e sistemi di alimentazione temporanei.

In qualità di produttore di apparecchiature per la trasmissione e la distribuzione di energia, Lugao fornisce trasformatori, quadri, interruttori automatici, sezionatori, parafulmini, TA/PT/VT e soluzioni OEM/ODM personalizzate per le utility, progetti industriali e infrastrutturali. In base ai requisiti del progetto, Lugao può supportare i clienti configurazione tecnica, selezione del prodotto e soluzioni personalizzate di sottostazioni.

Cos'è una sottostazione box-type?

Una sottostazione box-type è anche nota come sottostazione prefabbricata o sottostazione compatta. È progettato per ricevere energia a media tensione, trasformarla in bassa tensione e distribuire l'elettricità in sicurezza agli utenti finali.

Componenti principali

• Unità ad alta tensione:Utilizzato per il controllo, la protezione e la commutazione dell'alimentazione in entrata.
• Unità trasformatore:Converte la tensione per soddisfare i requisiti di distribuzione del progetto.
• Unità a bassa tensione:Distribuisce l'energia ai carichi elettrici e ai circuiti finali.
• Allegato:Protegge l'attrezzatura interna dalle intemperie, dalla polvere e dagli impatti esterni.
• Dispositivi di protezione:Contribuiscono a garantire un funzionamento sicuro in caso di sovraccarico, cortocircuito o guasto.

Perché i proprietari dei progetti scelgono le sottostazioni box-type

• Struttura compatta:Risparmia spazio di installazione rispetto alle sottostazioni tradizionali.
• Installazione veloce:Il design assemblato in fabbrica riduce i tempi di costruzione in loco.
• Applicazione flessibile:Adatto a progetti industriali, commerciali, comunali e di energia rinnovabile.
• Protezione affidabile:La struttura chiusa migliora la sicurezza dell'attrezzatura e la stabilità operativa.
• Configurazione personalizzata:Può essere progettato in base al livello di tensione, alla capacità, al layout e alle condizioni del sito.

Fattori chiave nella scelta di una sottostazione box-type

1. Confermare il livello di tensione

Il livello di tensione deve corrispondere alla connessione alla rete e ai requisiti di carico del progetto. Configurazioni comuni comprendono l'ingresso in media tensione e l'uscita in bassa tensione per le reti di distribuzione.

• Controllare la tensione di rete in ingresso.
• Confermare la tensione di uscita richiesta per l'apparecchiatura di utilizzo finale.
• Garantire la conformità agli standard elettrici locali e alle specifiche di progetto.

2. Calcolare la capacità del trasformatore

La capacità del trasformatore è uno dei fattori di scelta più importanti. Una capacità sottodimensionata può causare sovraccarico, mentre una capacità sovradimensionata può aumentare gli investimenti e la perdita di energia.

• Calcolare il carico collegato totale.
• Considerare la crescita del carico per l'espansione futura.
• Valutare la domanda di picco e i requisiti di funzionamento continuo.
• Seleziona il tipo di trasformatore in base alle esigenze di efficienza, ambiente e manutenzione.

3. Valutare l'ambiente di installazione

Le condizioni del sito influiscono direttamente sulla progettazione dell'involucro, sul livello di isolamento, sulla ventilazione e sul grado di protezione.

• Installazione all'aperto:Richiede un design resistente alle intemperie, anticorrosione e di ventilazione.
• Aree ad alta temperatura:È necessaria un'adeguata dissipazione del calore e raffreddamento del trasformatore.
• Ambienti polverosi o umidi:Richiedono una maggiore protezione della custodia e prestazioni di tenuta.
• Siti in alta quota:Potrebbe richiedere una progettazione speciale dell'isolamento e un adeguamento tecnico.

4. Scegli il layout giusto

Il layout interno dovrebbe supportare un funzionamento sicuro, una facile manutenzione e un collegamento efficiente dei cavi.

• Disposizione in stile europeo:Comunemente utilizzato per sistemi di distribuzione compatti e integrati.
• Disposizione in stile americano:Spesso utilizzato dove le funzioni del trasformatore e di commutazione sono strettamente integrate.
• Disposizione personalizzata:Adatto a progetti con particolari esigenze di spazio, direzione dei cavi o operazioni.

5. Esaminare i requisiti di protezione e sicurezza

La progettazione della sicurezza dovrebbe coprire la protezione elettrica, la protezione meccanica e la sicurezza dell'operatore.

• Protezione da sovraccarico e cortocircuito
• Progettazione del sistema di messa a terra
• Misure di interblocco e sicurezza operativa
• Opzioni di protezione dagli archi e isolamento dei guasti
• Etichette di avvertenza chiare e accesso per la manutenzione

Tabella di selezione della sottostazione box-type

Fattore di selezione	Cosa controllare	Perché è importante	Azione consigliata
Livello di tensione	Tensione in ingresso e tensione in uscita	Garantisce la compatibilità con la rete e i carichi elettrici	Conferma i disegni del progetto e i requisiti della rete locale prima della selezione
Capacità del trasformatore	Carico totale, picco della domanda ed espansione futura	Previene il sovraccarico ed evita investimenti inutili	Seleziona la capacità in base al calcolo del carico effettivo e al margine di riserva
Ambiente di installazione	Sito esterno/interno, temperatura, umidità, polvere e altitudine	Influisce sulla protezione dell'armadio, sull'isolamento e sulle prestazioni di raffreddamento	Scegliere il grado di protezione, la ventilazione e il design anticorrosione adeguati
Configurazione del quadro	Armadio di ingresso, armadio di uscita, unità di misura e protezione	Determina il controllo della potenza, la protezione e la flessibilità operativa	Configurare in base allo schema di distribuzione e ai requisiti di manutenzione
Protezione della sicurezza	Sistemi di messa a terra, interblocco, protezione dai guasti e allarme	Migliora la sicurezza dell'operatore e l'affidabilità del sistema	Seguire gli standard elettrici applicabili e le specifiche di sicurezza del progetto
Esigenze di personalizzazione	Dimensioni, colore, layout, ingresso cavi e requisiti OEM/ODM	Aiuta l'attrezzatura a soddisfare i requisiti del sito di progetto e del marchio	Collabora con un produttore esperto come Lugao per un design personalizzato

Scenari applicativi comuni

Progetti industriali

• Fabbriche e linee di produzione
• Siti minerari e dell'industria pesante
• Parchi industriali e basi produttive

Strutture commerciali e pubbliche

• Centri commerciali ed edifici per uffici
• Ospedali, scuole e strutture comunali
• Comunità residenziali e reti distributive urbane

Progetti di energia rinnovabile

• Centrali solari
• Sistemi di raccolta dell'energia eolica
• Progetti di stoccaggio energetico e generazione distribuita

Perché scegliere Lugaoper soluzioni di sottostazione box-type?

Scegliere il fornitore giusto è importante quanto selezionare l’attrezzatura giusta. Lugao sostiene il potere globale progetti con esperienza di produzione, ampia copertura di prodotti e servizi orientati all'ingegneria.

Vantaggi di Lugao

• Esperienza nella produzione di apparecchiature per la trasmissione e la distribuzione di potenza
• Gamma di prodotti che copre trasformatori, quadri elettrici e relativi dispositivi di protezione
• Soluzioni OEM/ODM personalizzate per diverse specifiche di progetto
• Supporto per applicazioni di servizi pubblici, industriali, infrastrutturali ed energie rinnovabili
• Assistenza tecnica per la configurazione, il layout e la scelta delle apparecchiature

Conclusione

Il dirittoSottostazione box-typedovrebbe essere selezionato in base al livello di tensione, alla capacità del trasformatore, ambiente di installazione, requisiti di protezione ed esigenze di espansione futura. Lavorando con un esperto produttore come Lugao, i proprietari del progetto possono migliorare l'efficienza dell'installazione, la sicurezza del sistema e il lungo termine affidabilità della distribuzione dell’energia.
