Cosa rivelano le ispezioni post-test sulla robustezza della sottostazione di trasformazione scatolata?

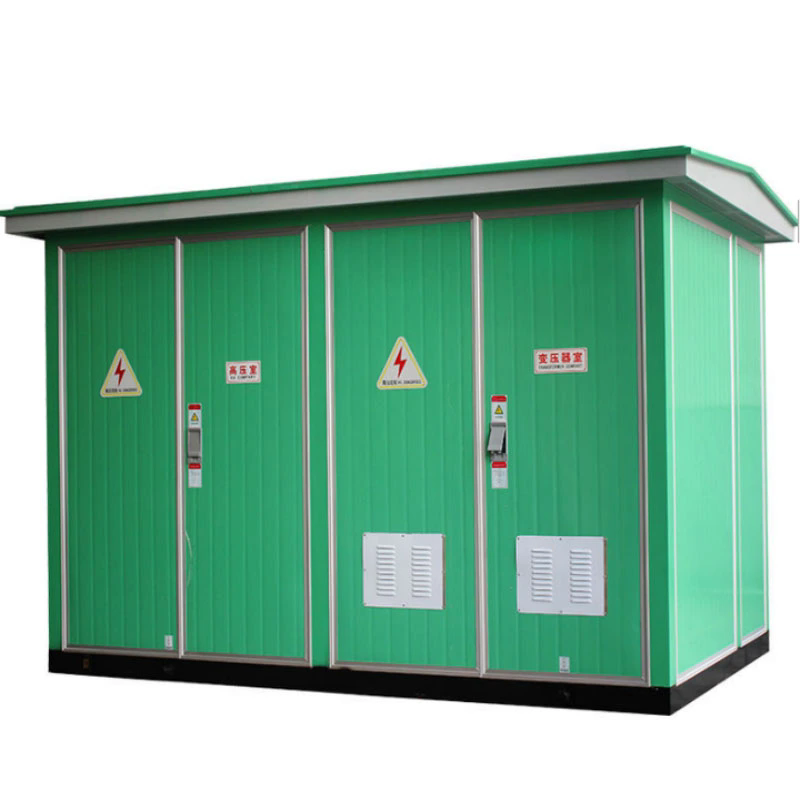

Una sottostazione di trasformazione di tipo scatolato è un'unità di distribuzione dell'energia compatta e preassemblata che ospita un trasformatore, un quadro e dispositivi di protezione all'interno di un involucro resistente alle intemperie. È progettato per l'installazione in ambienti con vincoli di spazio: strade urbane, parchi industriali, siti di energia rinnovabile e luoghi remoti. A differenza di una sottostazione tradizionale, che viene costruita in loco e testata sul posto, una sottostazione box viene assemblata e testata in fabbrica prima di essere spedita. I test eseguiti in fabbrica (test dielettrici, test di cicli termici, test di resistenza meccanica) sono progettati per simulare decenni di servizio nel giro di poche settimane. Ma cosa rivelano effettivamente questi test sulla robustezza dell’unità? La risposta non sta solo nel fatto che l’unità superi i test, ma in ciò che le ispezioni post-test rivelano sulle sue condizioni una volta completati i test.

L'ispezione post-test è la fase finale e più rivelatrice del processo di garanzia della qualità per una sottostazione di trasformazione di tipo box. Dopo che l'unità è stata sottoposta alle condizioni più estreme che potrebbe incontrare durante il servizio, viene smontata e ispezionata in dettaglio. L'ispezione cerca segni di stress, deformazione, usura o degrado che potrebbero non aver causato un guasto durante il test ma potrebbero portare a un guasto sul campo. È proprio questa ispezione post-test che distingue una sottostazione veramente robusta da una che soddisfa semplicemente i requisiti minimi. Questo articolo esaminerà ciò che le ispezioni post-test rivelano sulla robustezza di aSottostazione di trasformazione box-type, che copre i tipi di test eseguiti, i criteri di ispezione e i risultati che indicano un elevato livello di robustezza. Forniremo inoltre specifiche dettagliate e dati di test per i nostri prodotti per sottostazioni di trasformazione di tipo scatolato dalla nostra fabbrica inLugao Potenza Co.,Ltd.

Sommario

• 1. Quali tipi di test vengono eseguiti su una sottostazione di trasformazione di tipo box?
• 2. Cosa rivela l'ispezione post-prova del sistema dielettrico?
• 3. Cosa rivela l'ispezione post-test del sistema termico?
• 4. Cosa rivela l'ispezione post-test del sistema meccanico?
• 5. Cosa rivela l'ispezione post-test dell'involucro?
• 6. Quali sono le specifiche chiave e i dati dei test?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Quali tipi di test vengono eseguiti su una sottostazione di trasformazione di tipo box?

Il programma di test per una sottostazione di trasformazione di tipo scatolato è progettato per verificare che l'unità possa resistere alle sollecitazioni elettriche, termiche e meccaniche che incontrerà per tutta la sua vita utile. I test vengono condotti in conformità con gli standard internazionali, tra cui IEC 62271, IEC 60076 e IEEE C57.12.00. I test rientrano in tre categorie principali: test dielettrici, test termici e test meccanici. Ciascuna categoria è progettata per evidenziare un aspetto diverso della progettazione e della costruzione della sottostazione. I test dielettrici verificano la capacità del sistema di isolamento di resistere alle alte tensioni. Le prove termiche verificano la capacità del sistema di raffreddamento di gestire il calore generato dal trasformatore e dal quadro. Le prove meccaniche verificano l'integrità strutturale dell'involucro e l'affidabilità operativa degli apparecchi di manovra.

La sequenza di test inizia tipicamente con le prove dielettriche, seguite dalle prove termiche e si conclude con le prove meccaniche. Dopo ogni test, l'unità viene ispezionata per rilevare eventuali segni di danneggiamento o degrado. L'ispezione post-test è importante quanto il test stesso, perché fornisce i dati necessari per valutare la robustezza del progetto. La tabella seguente riassume i test chiave eseguiti su una sottostazione di trasformazione di tipo scatolato e gli aspetti di robustezza da essi valutati.

Presso Lugao Power Co., Ltd, la nostra fabbrica esegue tutti questi test su ogni sottostazione di trasformazione di tipo box prima che venga spedita. L'ispezione post-test viene condotta dal nostro team di garanzia della qualità e i risultati sono documentati in un rapporto di test completo. Questo rapporto viene fornito al cliente come prova della robustezza e dell'affidabilità della sottostazione.

2. Cosa rivela l'ispezione post-prova del sistema dielettrico?

Il sistema dielettrico è il cuore della Sottostazione di Trasformazione Box-type. Comprende gli avvolgimenti del trasformatore, l'isolamento del quadro, le boccole e le terminazioni dei cavi. I test dielettrici sono progettati per sollecitare l'isolamento fino ai suoi limiti e per rivelare eventuali punti deboli che potrebbero portare a un guasto nel servizio. L'ispezione post-prova del sistema dielettrico si concentra su tre aree principali: gli avvolgimenti del trasformatore, l'isolamento del quadro e gli isolatori passanti. L'ispezione cerca segni di danni all'isolamento, come tracce, crepe o scolorimento. Cerca anche segni di scarica parziale, che possono indicare la presenza di vuoti o contaminanti nell'isolamento.

L'ispezione post-test degli avvolgimenti del trasformatore comporta tipicamente un'ispezione visiva degli avvolgimenti e delle barriere di isolamento, nonché una misurazione della resistenza di isolamento e del fattore di dissipazione. Un cambiamento significativo in questi parametri dopo il test dielettrico indicherebbe che l'isolamento è stato degradato. L'ispezione dell'isolamento del quadro si concentra sulle sbarre, sugli isolanti e sulle superfici di contatto. L'ispezione delle boccole si concentra sull'alloggiamento in porcellana o polimero e sul sistema di tenuta. La tabella seguente riassume i principali criteri di ispezione del sistema dielettrico.

Presso il nostro stabilimento, l'ispezione post-test del sistema dielettrico viene eseguita da ingegneri esperti che utilizzano apparecchiature diagnostiche avanzate. I risultati vengono confrontati con le misurazioni pre-test per identificare eventuali modifiche. Una sottostazione che non mostra cambiamenti significativi dopo le prove dielettriche è considerata dotata di un sistema dielettrico robusto. Le nostre sottostazioni di trasformazione box sono progettate per superare questi test con margine, garantendo un funzionamento affidabile negli ambienti elettrici più esigenti.

3. Cosa rivela l'ispezione post-test del sistema termico?

Il sistema termico di una sottostazione di trasformazione di tipo box comprende il sistema di raffreddamento del trasformatore, il sistema di ventilazione dell'involucro e la gestione termica del quadro. Le prove termiche sono progettate per verificare che il sistema di raffreddamento possa dissipare il calore generato dal trasformatore e dal quadro nelle condizioni di carico più gravose. L'ispezione post-test del sistema termico si concentra sulle condizioni dei componenti di raffreddamento, sulla distribuzione della temperatura nel trasformatore e sulle condizioni dell'isolamento dopo l'esposizione alle alte temperature. L'ispezione cerca segni di surriscaldamento, come scolorimento, deformazione o degrado dei materiali isolanti.

L'ispezione post-test del sistema di raffreddamento del trasformatore comprende un'ispezione visiva dei radiatori, delle ventole di raffreddamento e delle pompe dell'olio. L'ispezione cerca perdite, corrosione o danni alle alette di raffreddamento. La distribuzione della temperatura attraverso il trasformatore viene misurata utilizzando la termografia per identificare eventuali punti caldi che potrebbero indicare un problema con il sistema di raffreddamento. Lo stato dell'isolamento viene valutato misurando il grado di polimerizzazione (DP) dell'isolamento in carta, che indica l'entità dell'invecchiamento termico. La tabella seguente riassume i principali criteri di ispezione del sistema termico.

Presso Lugao Power Co., Ltd, le nostre sottostazioni di trasformazione di tipo box sono progettate con sistemi di raffreddamento sovradimensionati per fornire un margine termico. L'ispezione post-test delle nostre sottostazioni mostra costantemente una distribuzione uniforme della temperatura e un invecchiamento minimo dell'isolamento, confermando la robustezza del nostro design termico. La nostra fabbrica utilizza solo materiali isolanti e componenti di raffreddamento di alta qualità per garantire che le nostre sottostazioni possano resistere alle condizioni termiche più impegnative.

4. Cosa rivela l'ispezione post-test del sistema meccanico?

Il sistema meccanico di una sottostazione di trasformazione di tipo scatolato comprende la struttura dell'involucro, i meccanismi di funzionamento del quadro e i sistemi di montaggio e supporto. Le prove meccaniche sono progettate per verificare che la sottostazione possa resistere alle sollecitazioni meccaniche di trasporto, installazione e funzionamento. L'ispezione post-prova del sistema meccanico si concentra sulle condizioni dell'involucro, sul funzionamento del quadro e sull'integrità dei sistemi di montaggio e supporto. L'ispezione cerca segni di deformazione, fessurazione o allentamento dei componenti.

L'ispezione post-test dell'involucro comprende un'ispezione visiva delle pareti, del tetto e delle porte, nonché un controllo del sistema di tenuta. L'ispezione cerca ammaccature, corrosione o danni alla vernice o al rivestimento. Il funzionamento del quadro viene testato azionando più volte ciascun interruttore e misurando la coppia di manovra e la resistenza di contatto. L'ispezione dei sistemi di montaggio e supporto comprende il controllo di bulloni, staffe e fondazioni. La tabella seguente riassume i principali criteri di ispezione del sistema meccanico.

Presso il nostro stabilimento, l'ispezione post-test del sistema meccanico viene eseguita da tecnici esperti utilizzando strumenti calibrati. I risultati vengono confrontati con le misurazioni pre-test per identificare eventuali modifiche. Una sottostazione che non mostra cambiamenti significativi dopo le prove meccaniche è considerata dotata di un sistema meccanico robusto. Le nostre sottostazioni di trasformazione box sono progettate per superare questi test con margine, garantendo un funzionamento affidabile negli ambienti meccanici più esigenti.

5. Cosa rivela l'ispezione post-test dell'involucro?

L'involucro di una sottostazione di trasformazione box è la prima linea di difesa contro l'ambiente. Deve proteggere i componenti interni da pioggia, neve, polvere e atmosfere corrosive. Deve inoltre garantire sicurezza fisica e resistere alle sollecitazioni meccaniche del trasporto e dell'installazione. L'ispezione post-test dell'involucro si concentra sulle condizioni della vernice o del rivestimento, sull'integrità del sistema di tenuta e sul funzionamento delle porte e dei sistemi di ventilazione. L'ispezione cerca segni di corrosione, infiltrazioni d'acqua o danni alla struttura dell'involucro.

L'ispezione post-test dell'involucro comprende un'ispezione visiva delle superfici esterne ed interne, un controllo delle guarnizioni delle porte e un test del sistema di ventilazione. L'ispezione ricerca la presenza di ruggine, formazione di bolle o scrostatura della vernice. Cerca anche segni di ingresso di acqua, come macchie d'acqua o umidità all'interno della custodia. Le guarnizioni delle porte vengono controllate per verificarne flessibilità e compressione. Viene controllato il corretto flusso d'aria del sistema di ventilazione e lo stato dei filtri. La tabella seguente riassume i principali criteri di ispezione per la custodia.

Presso Lugao Power Co., Ltd, le nostre sottostazioni di trasformazione di tipo box sono progettate con un sistema di recinzione di alta qualità testato per resistere alle condizioni ambientali più impegnative. L'ispezione post-test delle nostre sottostazioni non mostra costantemente segni di corrosione o ingresso di acqua, confermando la robustezza del design del nostro involucro. La nostra fabbrica utilizza solo materiali e rivestimenti di alta qualità per garantire che le nostre sottostazioni possano resistere alle condizioni ambientali più impegnative.

6. Quali sono le specifiche chiave e i dati dei test?

La tabella seguente fornisce le specifiche principali e i dati di test per i nostri prodotti per sottostazioni di trasformazione di tipo box. Queste specifiche si basano sui risultati delle ispezioni post-test effettuate dalla nostra fabbrica e rappresentano le prestazioni tipiche delle nostre sottostazioni.

Nella nostra fabbrica, ogni sottostazione di trasformazione di tipo box viene testata e ispezionata prima della spedizione. Il rapporto di prova include i risultati di tutte le ispezioni pre e post-test, fornendo al cliente un registro completo delle prestazioni e della robustezza della sottostazione. Il nostro impegno per la qualità e i test garantisce che i nostri clienti ricevano un prodotto che funzionerà in modo affidabile per decenni.

7. Domande frequenti (FAQ)

Domanda 1: Qual è il test più importante per una sottostazione di trasformazione di tipo box?

Risposta: Tutti i test sono importanti, ma i test dielettrici sono spesso considerati i più critici perché verificano l'integrità del sistema di isolamento, che è la causa più comune di guasto nei trasformatori. L'ispezione post-test del sistema dielettrico fornisce la prova più diretta della robustezza della sottostazione. Presso Lugao Power Co., Ltd, eseguiamo tutti i test dielettrici in conformità con la norma IEC 60076 e forniamo rapporti di test dettagliati.

Domanda 2: In cosa differiscono le ispezioni post-test dai test di routine?

Risposta: Su ogni unità vengono eseguiti test di routine per verificare che soddisfi i requisiti di base dello standard. Le ispezioni post-test vengono eseguite dopo che l'unità è stata sottoposta alle condizioni più estreme che potrebbe incontrare durante il servizio. Le ispezioni post-test cercano segni di stress, deformazione o degrado che potrebbero non aver causato un guasto durante il test ma potrebbero portare a un guasto sul campo. Le ispezioni post-test forniscono una valutazione più completa della robustezza.

Domanda 3: Qual è il tempo di consegna tipico per una sottostazione di trasformazione di tipo box?

Risposta: I tempi di consegna dipendono dalle dimensioni e dalla complessità della sottostazione. Per le unità standard, il tempo di consegna è in genere di 6-8 settimane. Per unità personalizzate con requisiti speciali, i tempi di consegna potrebbero essere più lunghi. A Lugao Power Co., Ltd, forniamo ai nostri clienti una sequenza temporale realistica e li teniamo informati sui progressi durante il processo di produzione e test.

Domanda 4: È possibile utilizzare una sottostazione di trasformazione di tipo box in ambienti estremi?

Risposta: Sì, le sottostazioni di trasformazione di tipo box sono progettate per l'uso in un'ampia gamma di ambienti, comprese temperature estreme, elevata umidità e atmosfere corrosive. La custodia può essere specificata con protezione aggiuntiva, come un grado di protezione IP più elevato, un rivestimento resistente alla corrosione o un sistema di raffreddamento per ambienti ad alta temperatura. Nel nostro stabilimento possiamo personalizzare la sottostazione per soddisfare i requisiti ambientali specifici del vostro progetto.

Domanda 5: Qual è la vita utile prevista di una sottostazione di trasformazione di tipo box?

Risposta: La durata prevista di una sottostazione di trasformazione di tipo box è di 25-30 anni, a seconda delle condizioni operative e della qualità della manutenzione. I risultati dell'ispezione post-test indicano che le nostre sottostazioni sono progettate per fornire un servizio affidabile durante questo periodo. Con una corretta manutenzione, comprese ispezioni e test periodici, la durata di servizio può essere prolungata.

8. Conclusionee

Le ispezioni post-test rivelano molto sulla robustezza di una sottostazione di trasformazione di tipo box. Mostrano se il sistema di isolamento può sopportare le sollecitazioni di un guasto senza degradarsi. Mostrano se il sistema di raffreddamento è in grado di gestire il calore generato dal trasformatore e dal quadro. Mostrano se il sistema meccanico può resistere alle sollecitazioni di trasporto, installazione e funzionamento. Mostrano se la custodia può proteggere i componenti interni dall'ambiente. Presso Lugao Power Co., Ltd, la nostra fabbrica esegue ispezioni post-test complete su ogni sottostazione di trasformazione di tipo box che produciamo. I risultati di queste ispezioni confermano la robustezza del nostro progetto e danno ai nostri clienti la certezza che la loro sottostazione funzionerà in modo affidabile per decenni. Utilizziamo materiali di alta qualità, processi di produzione di precisione e test rigorosi per garantire che ogni sottostazione che produciamo soddisfi i più elevati standard di qualità e affidabilità.

Sia che tu stia progettando un nuovo sistema di distribuzione o aggiornandone uno esistente, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze. Siamo in grado di fornire specifiche dettagliate del prodotto, dati di test e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per progetti energetici in tutto il mondo.

Contatta Lugao Power Co., Ltd oggi stessoper discutere i requisiti delle vostre sottostazioni di trasformazione box-type e scoprire come le nostre sottostazioni possono soddisfare le esigenze del vostro sistema di alimentazione.
