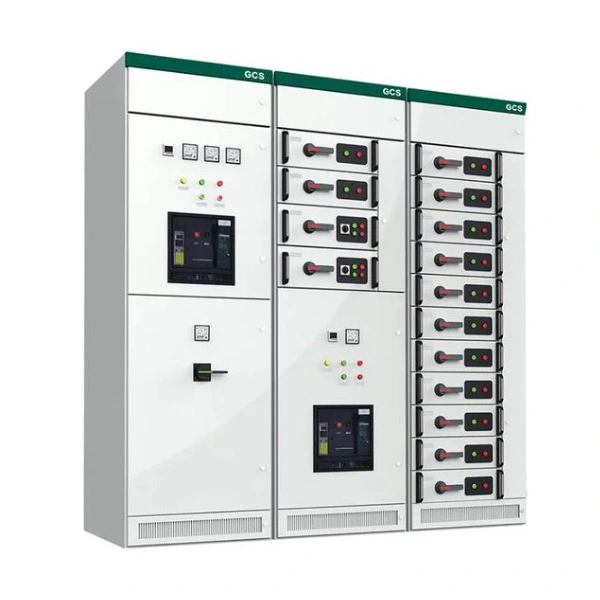

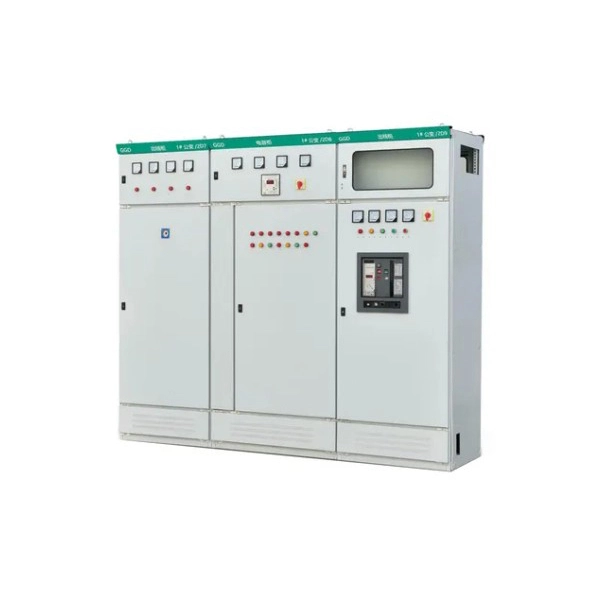

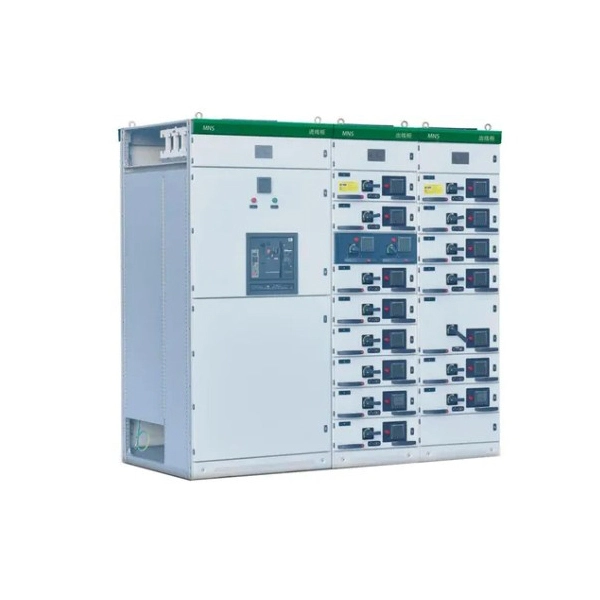

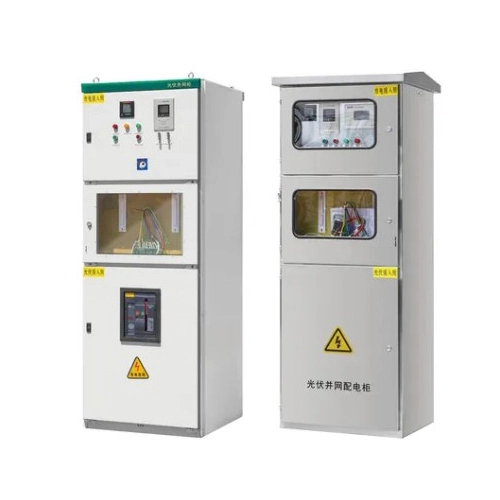

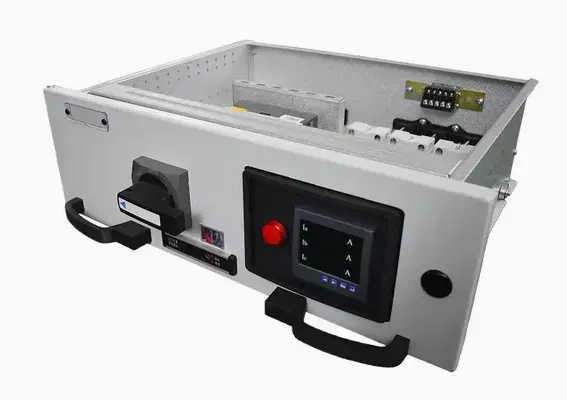

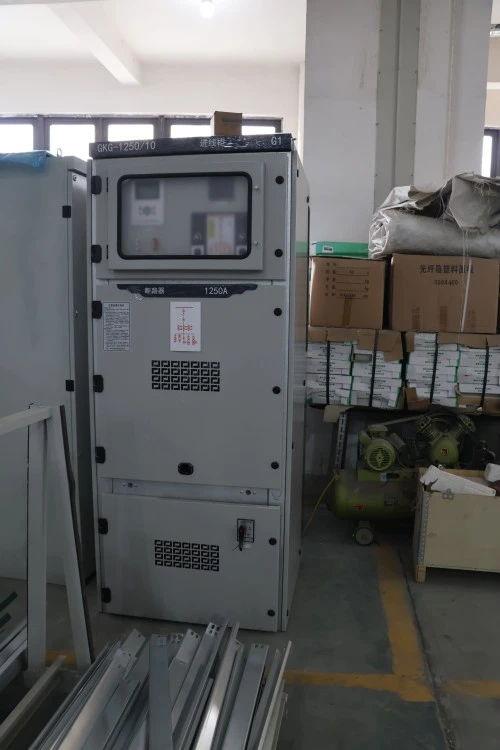

Armadio di controllo degli interruttori per quadri estraibili

L'armadio di controllo degli interruttori di quadri estraibili è aMediounità di comando con involucro metallico di tensionedove i componenti chiave come gli interruttori automatici possono essere fisicamente rimossi dall'alloggiamento principale per ispezione, manutenzione o sostituzione. A differenza dei quadri fissi, questa unità consente agli operatori di isolare e rimuovere un interruttore senza diseccitare l'intero sistema di sbarre. È ampiamente utilizzato per controllare, proteggere e isolare le apparecchiature elettriche in impianti industriali, sottostazioni ed edifici commerciali. In poche parole, gestisce il flusso di potenza garantendo la sicurezza dell'operatore e la continuità del sistema.

Parametri del prodotto (specifiche)

Certificazione e garanzia di qualità

Lugao produce quadri estraibili di media tensione in base ai requisiti tecnici del progetto e agli standard applicabili come IEC 62271-200. Prima della spedizione, possono essere forniti rapporti sui test di routine e foto di ispezione in base all'accordo tecnico confermato.

• Progettazione e test basati su IEC 62271-200
• Prova di tenuta alla frequenza di rete
• Prova di funzionamento meccanico
• Prova di funzionamento dell'interblocco
• Ispezione del cablaggio secondario
• Test di scarica parziale ove applicabile
• Rapporto di prova di fabbrica prima della spedizione

Caratteristiche e applicazioni del prodotto

Q1: Cosa rende ilQuadro estraibileIl quadro elettrico di commutazione è più sicuro del tipo fisso?

R: Il design estraibile isola fisicamente l'interruttore dalle sbarre sotto tensione quando viene estratto. Ciò crea uno spazio di disconnessione visibile, eliminando i rischi di archi elettrici accidentali durante la manutenzione. Lugao aggiunge meccanismi di otturatore che coprono automaticamente i contatti fissi quando il modulo viene ritirato, migliorando ulteriormente la sicurezza.

Q2: Quali applicazioni si adattano meglio a questo armadio?

R: Ideale per:

● Centrali elettriche (distribuzione di energia ausiliaria)

● Data center (richiedono elevata affidabilità e sostituzione rapida degli interruttori)

● Impianti petroliferi e del gas (isolamento sicuro in aree pericolose con opzione IP54)

● Sistemi metropolitani e ferroviari (frequenti operazioni con l'interruttore sotto carico)

● Impianti minerari e siderurgici (è richiesta un'elevata resistenza al cortocircuito)

Q3: Può essere integrato con il monitoraggio intelligente?

R: Sì.Lugaooffre sensori e moduli di comunicazione opzionali (Modbus, IEC 61850) per il monitoraggio remoto della posizione di ciascun modulo estraibile.

Dettagli di produzione e vantaggi competitivi

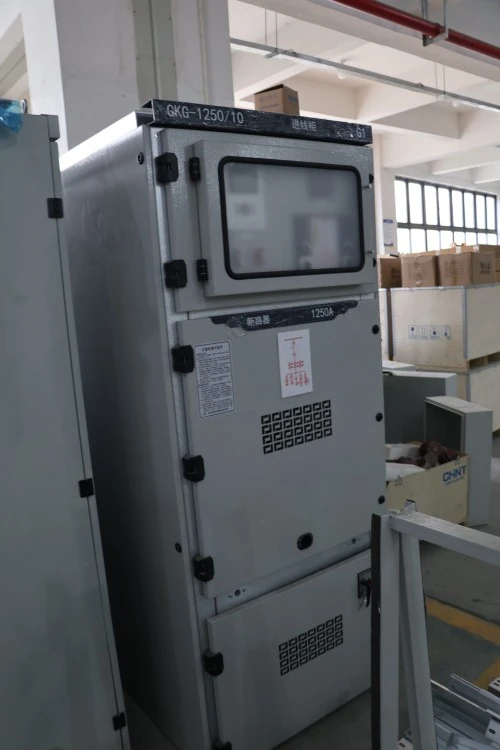

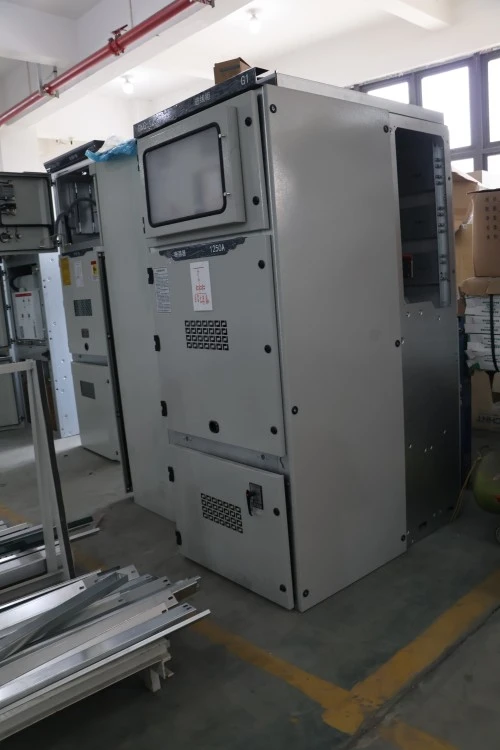

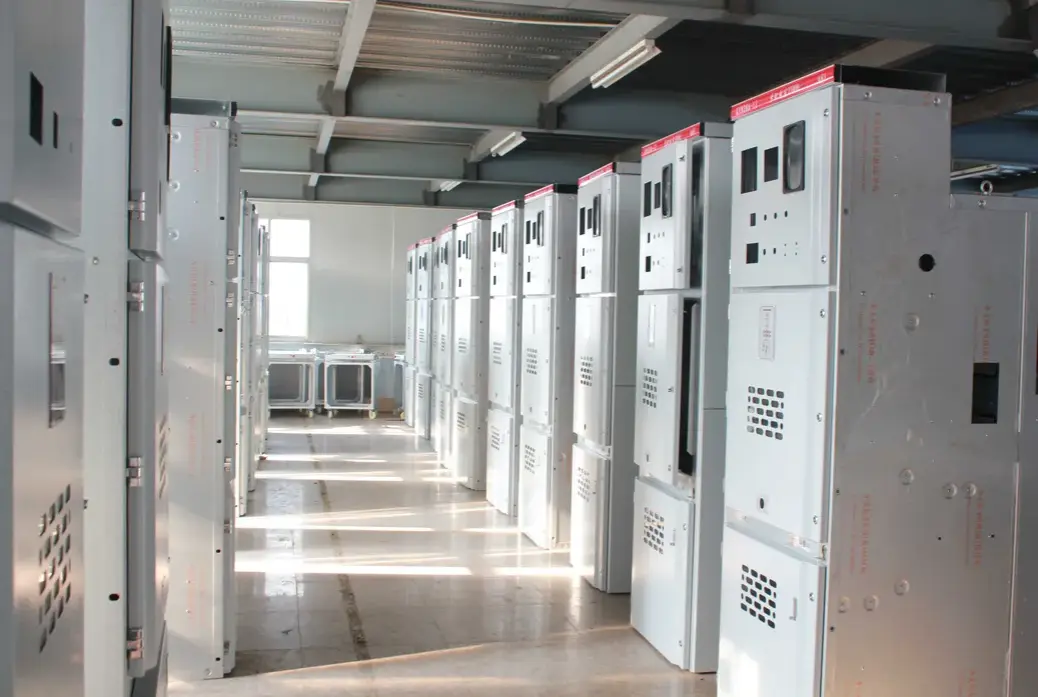

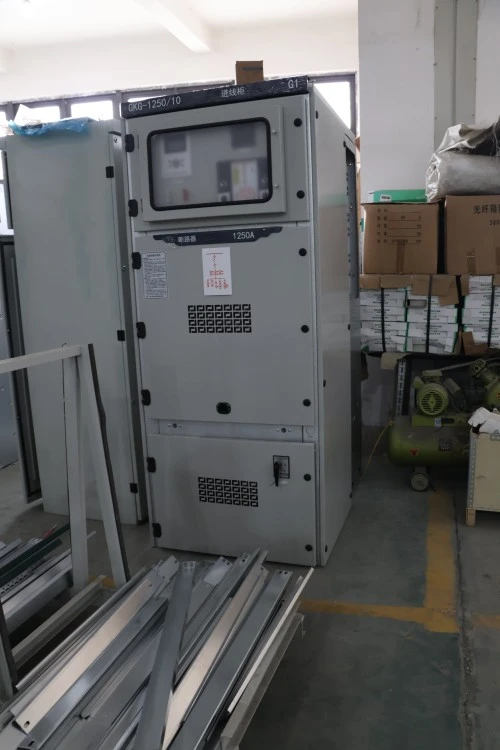

Dettagli di produzione:

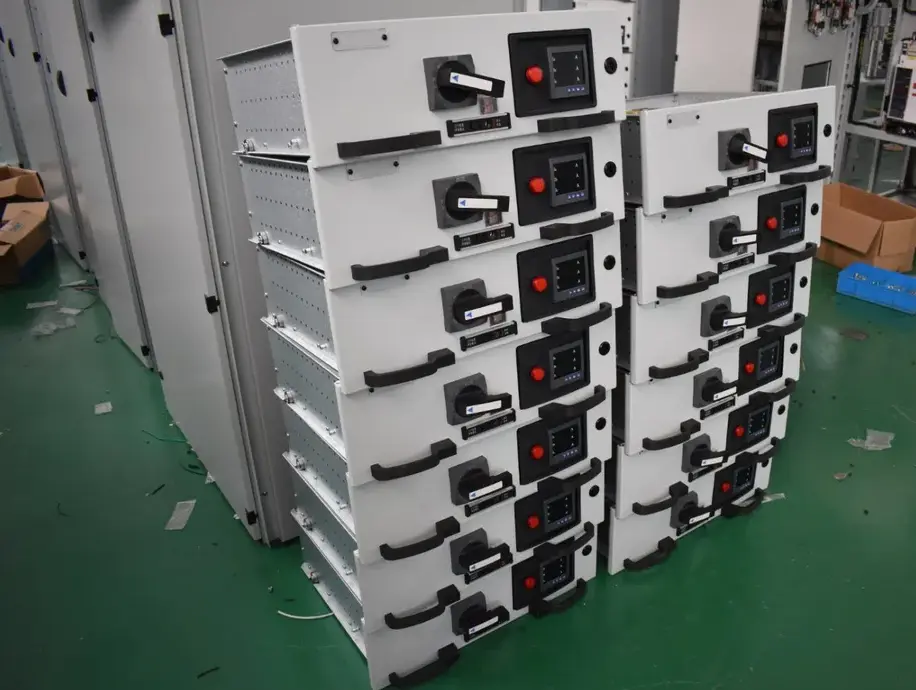

Ogni armadio di controllo degli interruttori dei quadri estraibili Lugao è prodotto utilizzando acciaio inossidabile tagliato al laser o lamiera zincata con verniciatura a polvere (spessore minimo 80μm). Le guide estraibili sono cromate per un movimento fluido e progettate per 10.000 cicli di inserimento/estrazione. I contatti fissi sono argentati (spessore minimo 10μm) per ridurre al minimo la resistenza di contatto. Tutti i cablaggi di controllo secondari utilizzano cavi isolati in polietilene reticolato ignifugo. Ogni unità viene sottoposta a un test di burn-in di 48 ore e a una misurazione delle scariche parziali (<5pC a 1,1Ur).

Vantaggi competitivi rispetto a prodotti simili:

Imballaggio, spedizione e servizio post-vendita

Confezione:

Ogni modulo estraibile viene spedito separatamente con imbottitura in schiuma antistatica, quindi racchiuso in una cassa di legno con indicatori di umidità. L'armadio principale è avvolto in tre strati: pellicola antiruggine VCI → pluriball → cassa da esportazione in compensato con reggette in acciaio. Tutti gli elementi di fissaggio e gli strumenti sono imballati e fissati all'interno della porta.

Spedizione:

Via mare (standard): contenitori 20GP o 40HQ. Su richiesta è possibile organizzare il trasporto aereo o ferroviario per progetti urgenti. Termine di consegna: FOB Ningbo o CIF per i principali porti.

Servizio post-vendita:

● Periodo di garanzia: 12 mesi dalla messa in servizio o 18 mesi dalla spedizione, a seconda di quale evento si verifichi per primo.

● Supporto tecnico remoto (video, disegni) – risposta entro 2 ore.

Informazioni necessarie per il preventivo

Per fornire un preventivo accurato per ilArmadio di comando estraibile di media tensione, ti preghiamo di inviarci le seguenti informazioni:

• Tensione e frequenza nominali
• Schema unifilare
• Corrente nominale di ciascun alimentatore
• Requisito di corrente di cortocircuito
• Numero di pannelli in entrata e in uscita
• Requisiti della marca e del modello del relè di protezione
• Requisiti di misurazione e comunicazione
• Requisito di classificazione dell'arco interno
• Direzione di ingresso del cavo
• Quantità e porto di destinazione
• Standard locale applicabile o requisito di utilità

Domande frequenti: domande e risposte dei clienti

Q1: È possibile adattare l'armadio di controllo dei quadri estraibili in una vecchia sottostazione con spazio limitato?

R: Sì. Il suo design modulare e compatto (larghezza tipica 650 mm per 12 kV) consente la sostituzione dei vecchi quadri fissi senza opere civili. Forniamo la verifica gratuita del layout su richiesta.

D2: Cosa succede se l'interblocco meccanico si guasta mentre l'interruttore è in posizione collegata?

R: Gli armadi Lugao includono uno sblocco manuale di emergenza accessibile attraverso un coperchio sigillato. Si tratta di un design a prova di guasto: l'interruttore può comunque essere ritirato utilizzando lo strumento fornito. Raccomandiamo tuttavia che questa operazione venga eseguita solo da personale addestrato.

D3: Il prezzo include tutti i moduli estraibili e le barre di rame primarie?

R: Il preventivo standard include il modulo interruttore principale e tutte le barre di rame interne (completamente lavorate e placcate). I moduli opzionali come i carrelli PT o le unità di dosaggio vengono quotati separatamente.

Q4: Come posso verificare che l'armadio sia conforme alla norma IEC 62271-200?

R: Ogni unità viene fornita con un certificato di test di fabbrica che include rapporti sui test di scarica parziale, resistenza alla frequenza di alimentazione e stabilità dinamica. L'ispezione di terze parti (ad esempio SGS, BV) è benvenuta presso la nostra struttura.
