Perché il trasformatore immerso nell'olio è il cavallo di battaglia delle reti elettriche su scala industriale?

Nel cuore di ogni città moderna, complesso industriale e rete elettrica regionale, c’è una presenza silenziosa e ronzante che rende possibile la vita moderna. È iltrasformatore immerso in olio-un dispositivo così fondamentale per il funzionamento della rete elettrica che la sua ubiquità lo ha reso quasi invisibile al pubblico. Eppure, senza questi “cavalli da lavoro”, la trasmissione dell’elettricità dalla centrale elettrica a casa tua sarebbe un’impresa impossibile. Il trasformatore immerso in olio svolge una funzione semplice ma essenziale: aumenta la tensione per un'efficiente trasmissione a lunga distanza e la diminuisce per un consumo sicuro. Ma la semplicità della sua funzione nasconde la straordinaria ingegneria necessaria per renderlo affidabile, efficiente e durevole per decenni.

Le reti elettriche su scala industriale si affidano ai trasformatori immersi in olio per una serie di ragioni convincenti: offrono affidabilità superiore, gestione termica efficace, eccellente rigidità dielettrica e una comprovata esperienza di longevità. A differenza dei trasformatori a secco, che sono limitati in tensione e capacità, i trasformatori immersi in olio possono gestire gli enormi livelli di potenza richiesti dalla rete. Il loro olio ha un duplice scopo: è sia un isolante elettrico che un refrigerante, garantendo che il trasformatore possa funzionare a piena capacità senza surriscaldarsi. Questo articolo esaminerà i fattori tecnici ed economici che rendono il trasformatore immerso in olio il cavallo di battaglia indiscusso delle reti elettriche su scala industriale, analizzandone la progettazione, i sistemi di raffreddamento, l'affidabilità e gli aspetti economici del ciclo di vita.

Sommario

• 1. Cos'è un trasformatore a bagno d'olio e come funziona?
• 2. Perché il raffreddamento dell'olio è migliore per le applicazioni ad alta potenza?
• 3. Cosa rende i trasformatori in olio eccezionalmente affidabili?
• 4. In che modo il trasformatore a bagno d'olio garantisce 30-40 anni di durata utile?
• 5. Quali sono i vantaggi economici dei trasformatori immersi in olio?
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Cos'è un trasformatore a bagno d'olio e come funziona?

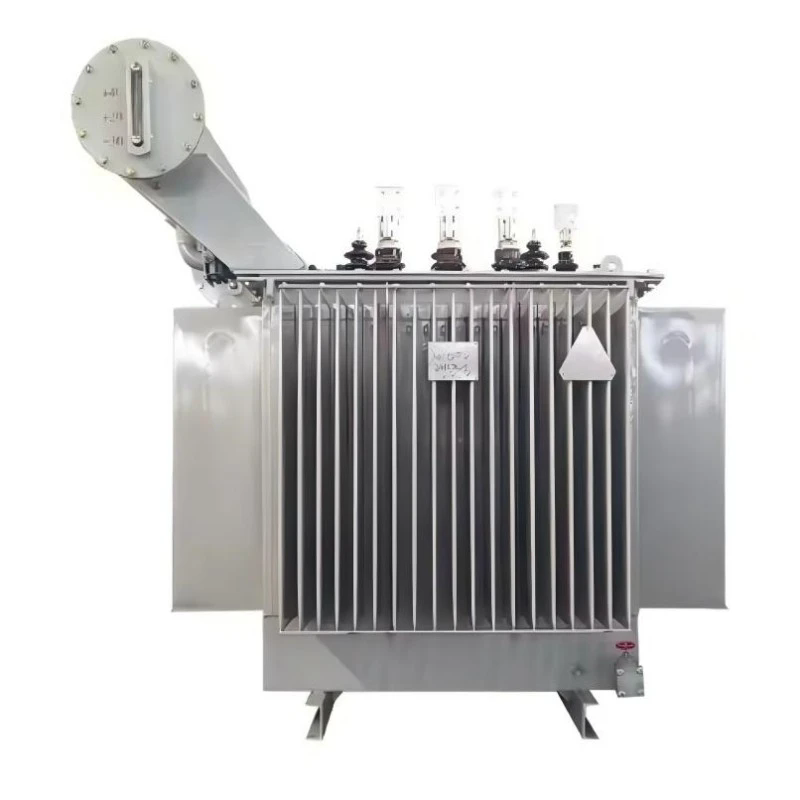

Un trasformatore immerso in olio è un tipo di trasformatore in cui il nucleo e gli avvolgimenti sono immersi in un serbatoio riempito con olio per trasformatori. L'olio è un olio minerale appositamente formulato che funge sia da isolante elettrico che da mezzo di raffreddamento. Il trasformatore funziona secondo il principio dell'induzione elettromagnetica: una corrente alternata nell'avvolgimento primario crea un flusso magnetico variabile nel nucleo, che induce una tensione nell'avvolgimento secondario. Il rapporto di tensione è determinato dal rapporto spire tra l'avvolgimento primario e quello secondario. In una tipica rete elettrica, un trasformatore elevatore aumenta la tensione dal livello del generatore (tipicamente 11-22 kV) ai livelli di trasmissione (da 115 kV a 765 kV) e un trasformatore abbassatore riduce la tensione dai livelli di trasmissione ai livelli di distribuzione (da 4 kV a 35 kV).

Il ruolo dell'olio nel trasformatore è duplice. Innanzitutto fornisce l'isolamento elettrico tra gli avvolgimenti e il serbatoio, prevenendo guasti elettrici. L'elevata rigidità dielettrica dell'olio consente al trasformatore di essere più compatto di quanto lo sarebbe se fosse isolato in aria. In secondo luogo, l'olio funge da refrigerante. Durante il funzionamento del trasformatore, viene generato calore nel nucleo e negli avvolgimenti a causa delle perdite I²R (perdite nel rame) e delle perdite per isteresi e correnti parassite (perdite nel ferro). L'olio assorbe questo calore e circola, trasferendolo alle pareti del serbatoio dove viene dissipato nell'aria circostante. Questo effetto di raffreddamento è essenziale affinché il trasformatore funzioni alla sua piena capacità nominale senza surriscaldarsi.

Il trasformatore immerso in olio è la tecnologia dominante per le applicazioni ad alta tensione e alta potenza. ALugao Potenza Co.,Ltd., produciamo trasformatori immersi in olio che soddisfano gli standard internazionali più rigorosi. I componenti tipici di un trasformatore immerso in olio includono: il nucleo (tipicamente realizzato in acciaio al silicio a grani orientati), gli avvolgimenti (tipicamente rame o alluminio), il serbatoio dell'olio, le boccole (per collegare gli avvolgimenti al circuito esterno), il conservatore (un serbatoio di espansione per consentire l'espansione dell'olio), lo sfiatatoio (per consentire all'aria di entrare e uscire dal conservatore) e il sistema di raffreddamento (radiatori o ventole). La progettazione e la costruzione di questi componenti sono fondamentali per le prestazioni e la longevità del trasformatore. La nostra fabbrica ha perfezionato questi elementi di progettazione nel corso di decenni, garantendo che il nostro trasformatore immerso in olio fornisca prestazioni affidabili nelle applicazioni di rete più impegnative.

2. Perché il raffreddamento dell'olio è migliore per le applicazioni ad alta potenza?

Il sistema di raffreddamento di un trasformatore è fondamentale per il suo funzionamento. Quando il trasformatore converte l'energia elettrica, una parte viene persa sotto forma di calore. Questo calore deve essere rimosso per evitare che la temperatura del trasformatore superi i limiti di progettazione. In un trasformatore immerso in olio, l'olio funge da mezzo di raffreddamento primario. La conduttività termica superiore e la capacità termica specifica dell'olio gli consentono di assorbire e trasferire in modo efficiente il calore lontano dal nucleo e dagli avvolgimenti. Il processo di raffreddamento è guidato dalla convezione naturale: man mano che l'olio viene riscaldato, diventa meno denso e sale, mentre l'olio più freddo scende per prendere il suo posto. Ciò crea una circolazione naturale che distribuisce il calore in tutto il trasformatore.

Esistono diversi tipi di sistemi di raffreddamento utilizzati per i trasformatori immersi in olio:

• ONAN (Olio Naturale, Aria Naturale):Questo è il tipo di raffreddamento più semplice, che si basa sulla convezione naturale dell'olio e della convezione naturale dell'aria sulla superficie del serbatoio. Il calore viene trasferito dall'olio alle pareti del serbatoio e quindi all'aria circostante. Il raffreddamento ONAN è adatto per trasformatori più piccoli.
• ONAF (Olio Naturale, Aereo Forzato):Questo sistema utilizza ventole per forzare l'aria sulla superficie del serbatoio e sui radiatori, aumentando la velocità di trasferimento del calore. Il raffreddamento ONAF viene utilizzato per trasformatori più grandi e può aumentare la capacità del trasformatore fino al 33%.
• OFAF (Oil Forced, Air Forced):Questo sistema utilizza pompe dell'olio per far circolare l'olio attraverso i radiatori e ventole per forzare l'aria sui radiatori. Il raffreddamento OFAF viene utilizzato per i trasformatori più grandi, garantendo la massima capacità di raffreddamento.
• ODAF (Diretto dal petrolio, Forzato dall'aria):Questo è il sistema di raffreddamento più avanzato, in cui l'olio viene diretto attraverso gli avvolgimenti tramite pompe per fornire il raffreddamento più efficace. Il raffreddamento ODAF viene utilizzato per i trasformatori più grandi e maggiormente caricati.

La scelta del sistema di raffreddamento dipende dalla potenza nominale del trasformatore, dalla temperatura ambiente e dal profilo di carico. L'efficacia del sistema di raffreddamento è un fattore critico nel determinare la capacità del trasformatore e la sua capacità di gestire i sovraccarichi. Un trasformatore con un sistema di raffreddamento ad alta efficienza può essere utilizzato con un fattore di carico più elevato senza superare i limiti di temperatura. Presso Lugao Power Co., Ltd., progettiamo il nostro trasformatore immerso in olio con sistemi di raffreddamento ottimizzati per l'applicazione specifica, garantendo che il trasformatore possa fornire la sua piena capacità nominale nelle condizioni più impegnative.

La tabella seguente riassume le caratteristiche principali dei diversi sistemi di raffreddamento:

La capacità dell'olio di rimuovere in modo efficiente il calore dal nucleo e dagli avvolgimenti del trasformatore è uno dei motivi principali per cui il trasformatore immerso in olio è la scelta preferita per le applicazioni su larga scala. L'olio agisce anche come mezzo smorzante, assorbendo le vibrazioni meccaniche e riducendo il rumore.

3. Cosa rende i trasformatori in olio eccezionalmente affidabili?

L'affidabilità del trasformatore immerso in olio è la pietra angolare della sua posizione dominante nella rete elettrica. Un guasto al trasformatore è un evento catastrofico, che porta a interruzioni di corrente, riparazioni costose e potenziali rischi per la sicurezza. La progettazione e la costruzione del trasformatore immerso in olio sono progettate specificatamente per massimizzare l'affidabilità. L'olio fornisce un ambiente pulito e inerte per gli avvolgimenti, proteggendoli da umidità, polvere e altri contaminanti. L'olio funge anche da sistema di allarme preventivo: l'analisi dei gas disciolti (DGA) dell'olio può rilevare guasti incipienti, consentendo una manutenzione proattiva prima che si verifichi un guasto.

Diverse caratteristiche chiave della progettazione contribuiscono all'affidabilità del trasformatore immerso in olio:

• Isolamento robusto:L'olio fornisce un'elevata rigidità dielettrica, prevenendo guasti elettrici tra gli avvolgimenti. Anche l'isolamento in carta degli avvolgimenti è impregnato di olio, che ne aumenta la rigidità dielettrica. La combinazione di isolamento in carta e olio è nota come sistema di isolamento "carta-olio" ed è il sistema di isolamento più affidabile per trasformatori ad alta tensione.
• Costruzione sigillata:Il serbatoio del trasformatore è sigillato per impedire l'ingresso di umidità e ossigeno, che possono deteriorare l'olio e l'isolamento della carta. Il conservatore (un vaso di espansione) è collegato al serbatoio principale ed è parzialmente riempito d'olio, garantendo un ambiente sigillato. Lo sfiatatoio consente all'aria di entrare e uscire dal conservatore, ma contiene un essiccante per rimuovere l'umidità dall'aria.
• Capacità di sovraccarico:I trasformatori immersi in olio hanno una significativa capacità di sovraccarico. L'olio agisce come un buffer termico, assorbendo il calore durante i periodi di carico elevato e rilasciandolo quando il carico diminuisce. Ciò consente al trasformatore di gestire sovraccarichi a breve termine senza superare i limiti di temperatura. La capacità di sovraccarico è particolarmente importante in una rete in cui i carichi possono variare in modo imprevedibile.
• Monitoraggio delle condizioni:L'olio può essere campionato e analizzato per valutare le condizioni del trasformatore. L'analisi dei gas disciolti (DGA) è la tecnica di monitoraggio delle condizioni più importante. I gas disciolti nell'olio forniscono un'indicazione sul tipo e sulla gravità di un eventuale guasto. Monitorando regolarmente l'olio, è possibile identificare tempestivamente potenziali problemi, consentendo di intraprendere azioni correttive prima che si verifichi un guasto.

L'affidabilità del trasformatore immerso in olio è stata dimostrata in decenni di servizio. Molti trasformatori immersi in olio sono in funzione da oltre 40 anni, con solo manutenzione ordinaria. La struttura robusta del trasformatore, unita alla possibilità di manutenzione sul campo, lo rende una risorsa affidabile per qualsiasi utilità. A Lugao progettiamo il nostro trasformatore immerso in olio per i massimi livelli di affidabilità. I nostri trasformatori sono realizzati con materiali di alta qualità e sono sottoposti a test rigorosi, inclusi test dielettrici, test di cortocircuito e test termici, per garantire che funzionino in modo affidabile in tutte le condizioni operative.

La tabella seguente mostra la vita tipica dei vari componenti del trasformatore e i fattori che influenzano la loro longevità.

L'affidabilità del trasformatore immerso in olio è il risultato diretto del suo design robusto, delle proprietà protettive dell'olio e della capacità di monitorarne le condizioni. Questi fattori si combinano per rendere il trasformatore immerso in olio la tecnologia più affidabile per le reti elettriche su scala industriale.

4. In che modo il trasformatore a bagno d'olio garantisce 30-40 anni di durata utile?

La lunga durata del trasformatore immerso in olio testimonia il suo design robusto e la durata intrinseca dei suoi componenti. Un trasformatore immerso in olio ben progettato e adeguatamente mantenuto può funzionare in modo affidabile per 30-40 anni e, in alcuni casi, anche di più. La chiave di questa longevità risiede nella protezione fornita dall'olio e nella capacità di mantenere le condizioni del trasformatore per tutta la sua vita. Il duplice ruolo dell'olio come isolante e refrigerante, combinato con la struttura sigillata, crea un ambiente che protegge il nucleo e gli avvolgimenti dagli effetti degradanti di umidità, ossigeno e contaminazione.

La durata di un trasformatore immerso in olio è generalmente determinata dalle condizioni del suo sistema di isolamento, costituito dall'isolamento in carta e dall'olio. L'isolamento in carta si degrada nel tempo a causa di stress termici, meccanici e chimici. La velocità di degrado è governata dall'equazione di Arrhenius: la vita dell'isolante si dimezza per ogni aumento di 8-10°C della temperatura di esercizio. Pertanto, il controllo della temperatura del trasformatore è essenziale per massimizzarne la durata. Il sistema di raffreddamento dell'olio è fondamentale per la gestione della temperatura. L'olio dissipa il calore generato dal nucleo e dagli avvolgimenti, mantenendo la temperatura dell'isolamento entro limiti accettabili.

Un altro fattore che influenza la durata di un trasformatore immerso in olio è la condizione dell'olio stesso. L'olio può contaminarsi con l'umidità e l'ossigeno nel tempo. L'umidità riduce la rigidità dielettrica dell'olio e accelera l'invecchiamento della carta isolante. L'ossigeno provoca l'ossidazione dell'olio, formando acidi e morchie che possono deteriorare ulteriormente l'isolamento. L'analisi regolare dell'olio è essenziale per monitorare le condizioni dell'olio. La filtrazione e il trattamento dell'olio possono rimuovere umidità e contaminanti, ripristinando le proprietà dell'olio e prolungando la vita del trasformatore. In molti casi, l'olio può essere sostituito completamente, riportando il trasformatore a condizioni quasi nuove.

Oltre all'olio e all'isolamento, anche gli altri componenti del trasformatore possono essere sottoposti a manutenzione o sostituiti per prolungarne la durata. Ad esempio, è possibile sostituire o rinnovare le boccole, il sistema di raffreddamento e il commutatore. Questa modularità consente di estendere la vita del trasformatore ben oltre la vita dei suoi singoli componenti. A Lugao progettiamo il nostro trasformatore immerso in olio tenendo presente la manutenibilità. I nostri trasformatori offrono un facile accesso ai componenti critici e interfacce standard per le parti di ricambio. Ciò garantisce che i nostri clienti possano mantenere in servizio i loro trasformatori per decenni.

5. Quali sono i vantaggi economici dei trasformatori immersi in olio?

Sebbene il costo iniziale di un trasformatore immerso in olio sia superiore a quello di un trasformatore di tipo a secco, il trasformatore immerso in olio offre vantaggi economici significativi durante la sua durata. I principali vantaggi economici sono: minori perdite operative, maggiore capacità di sovraccarico, maggiore durata e minori costi di manutenzione. Questi fattori contribuiscono a ridurre il costo totale di proprietà (TCO) del trasformatore immerso in olio durante la sua durata di servizio di 30-40 anni.

Le perdite di funzionamento di un trasformatore sono la somma delle perdite a vuoto (perdite nel nucleo) e delle perdite a carico (perdite nel rame). Le perdite a vuoto sono costanti e dipendono dal materiale e dal design del nucleo. Le perdite di carico variano con il quadrato della corrente di carico. Il costo di queste perdite nel corso della vita del trasformatore può essere notevole, soprattutto nelle aree con prezzi dell'elettricità elevati. I trasformatori immersi in olio presentano in genere perdite del nucleo inferiori rispetto ai trasformatori di tipo a secco grazie all'efficienza di raffreddamento superiore, che consente un design del nucleo più compatto ed efficiente.

La maggiore capacità di sovraccarico di un trasformatore immerso in olio è un altro vantaggio economico significativo. In una rete, il carico è raramente costante. Ci sono periodi di punta e periodi di bassa domanda. Un trasformatore immerso in olio è in grado di gestire sovraccarichi a breve termine, consentendo all'azienda di rinviare gli investimenti in nuova capacità. La capacità di sovraccarico consente inoltre di far funzionare il trasformatore con un fattore di carico medio più elevato, riducendo la necessità di trasformatori aggiuntivi.

La lunga durata di un trasformatore immerso in olio rappresenta un importante vantaggio economico. Il costo di sostituzione di un trasformatore è sostanziale e comprende il costo del nuovo trasformatore, il costo di installazione e il costo dei tempi di inattività. Estendendo la durata di servizio, l'ente può differire questi costi.

La tabella seguente riassume i vantaggi economici del trasformatore in olio rispetto ad un trasformatore a secco:

Il trasformatore immerso in olio offre il miglior valore economico per le reti elettriche su scala industriale. Le minori perdite operative, la maggiore capacità di sovraccarico e la maggiore durata operativa hanno più che compensato il costo iniziale più elevato. A Lugao ci impegniamo a fornire ai nostri clienti trasformatori immersi in olio che offrano il miglior valore economico, combinando prestazioni elevate con affidabilità a lungo termine.

6. Domande frequenti (FAQ)

Domanda 1: Qual è la durata tipica di un trasformatore immerso in olio?

Risposta: Un trasformatore immerso in olio ben progettato e sottoposto a corretta manutenzione può avere una durata di servizio compresa tra 30 e 40 anni e, in alcuni casi, anche di più. La durata è determinata principalmente dalle condizioni dell'isolamento in carta e dell'olio isolante. La manutenzione regolare, compresi i test dell'olio e il filtraggio, può prolungare significativamente la durata del trasformatore. Presso Lugao Power Co., Ltd., progettiamo il nostro trasformatore immerso in olio per un'affidabilità a lungo termine, con struttura robusta e materiali di alta qualità.

Domanda 2: Come si confronta un trasformatore immerso in olio con un trasformatore di tipo a secco in termini di sicurezza antincendio?

Risposta: I trasformatori immersi in olio contengono un liquido infiammabile (l'olio), che presenta pericolo di incendio. I trasformatori a secco sono considerati più sicuri dal punto di vista del rischio incendio perché costruiti con materiali non infiammabili. Tuttavia, il rischio di incendio di un trasformatore immerso in olio può essere mitigato attraverso caratteristiche di progettazione quali pareti tagliafuoco, sistemi antincendio e l'uso di fluidi meno infiammabili (come esteri sintetici). Molte aziende di servizi pubblici scelgono i trasformatori immersi in olio per le loro prestazioni e affidabilità superiori, accettando il rischio di incendio più elevato in cambio dei vantaggi e implementano misure di sicurezza adeguate. La scelta tra le due tipologie dipende dalla specifica applicazione e dalle esigenze di sicurezza del cantiere.

Domanda 3: Qual è lo scopo dell'olio in un trasformatore immerso in olio?

Risposta: L'olio in un trasformatore immerso in olio ha due funzioni essenziali: fornisce isolamento elettrico tra gli avvolgimenti e il serbatoio e funge da refrigerante. L'elevata rigidità dielettrica dell'olio previene i guasti elettrici e la sua conduttività termica gli consente di assorbire il calore dal nucleo e dagli avvolgimenti e di trasferirlo alle pareti del serbatoio. L'olio fornisce inoltre un ambiente pulito e inerte per gli avvolgimenti, proteggendoli dall'umidità e dall'ossigeno. Le condizioni dell'olio sono fondamentali per le prestazioni e la longevità del trasformatore.

Domanda 4: Cos'è l'analisi dei gas disciolti (DGA) e perché è importante?

Risposta: L'analisi dei gas disciolti (DGA) è una tecnica diagnostica utilizzata per valutare le condizioni di un trasformatore immerso in olio. L'olio contiene gas disciolti generati da diversi tipi di guasti all'interno del trasformatore. Analizzando la composizione e la concentrazione di questi gas è possibile identificare la tipologia e la gravità di un guasto. Il DGA è uno strumento essenziale per prevenire guasti e prolungare la vita utile del trasformatore. Si consiglia di eseguire la DGA a intervalli regolari, in genere una volta all'anno o due volte all'anno.

Domanda 5: Quali sono le considerazioni ambientali per i trasformatori immersi in olio?

Risposta: La principale preoccupazione ambientale legata ai trasformatori immersi in olio è il rischio di fuoriuscite di petrolio, che possono contaminare il suolo e l'acqua. Per mitigare questo rischio, i trasformatori sono dotati di sistemi di contenimento, come pozzi di raccolta dell’olio. Inoltre, si registra una tendenza crescente verso l’utilizzo di fluidi isolanti biodegradabili e meno infiammabili, come gli esteri sintetici, che hanno un minor impatto ambientale. Lo smaltimento dell'olio usato del trasformatore deve essere gestito secondo le normative ambientali. Noi di Lugao Power Co., Ltd. ci impegniamo nella produzione rispettosa dell'ambiente e offriamo trasformatori con fluidi esteri sintetici e robusti design a prova di perdite.

7. Conclusionee

Il trasformatore immerso in olio è il cavallo di battaglia indiscusso della rete elettrica su scala industriale. La sua affidabilità superiore, l'efficace gestione termica, la lunga durata e l'economia favorevole ne fanno la scelta preferita per i servizi di pubblica utilità in tutto il mondo. L'olio fornisce isolamento elettrico e raffreddamento essenziali, consentendo al trasformatore di funzionare in modo efficiente e affidabile nelle condizioni più impegnative. La capacità di monitorare le condizioni del trasformatore attraverso il test dell'olio e di mantenere il trasformatore per tutta la sua lunga durata lo rende una risorsa affidabile. Sebbene esistano altre tecnologie, come i trasformatori a secco, il trasformatore immerso in olio rimane la tecnologia dominante per le applicazioni ad alta tensione e alta potenza. Le comprovate prestazioni del trasformatore, combinate con la sua capacità di essere mantenuto e rinnovato, garantiscono che continuerà a essere la spina dorsale della rete elettrica per i decenni a venire.

Alla Lugao Power Co., Ltd. produciamo trasformatori immersi in olio di alta qualità da oltre due decenni. I nostri trasformatori sono progettati per soddisfare i più elevati standard di prestazioni, affidabilità ed efficienza. Ci impegniamo a fornire ai nostri clienti i migliori prodotti e servizi possibili e ti invitiamo a contattarci per saperne di più sulle nostre soluzioni di trasformatori immersi in olio.

Contatta Lugao Power Co., Ltd. Oggiper saperne di più sulle nostre soluzioni di trasformatori immersi in olio per le vostre applicazioni di rete elettrica su scala industriale.
