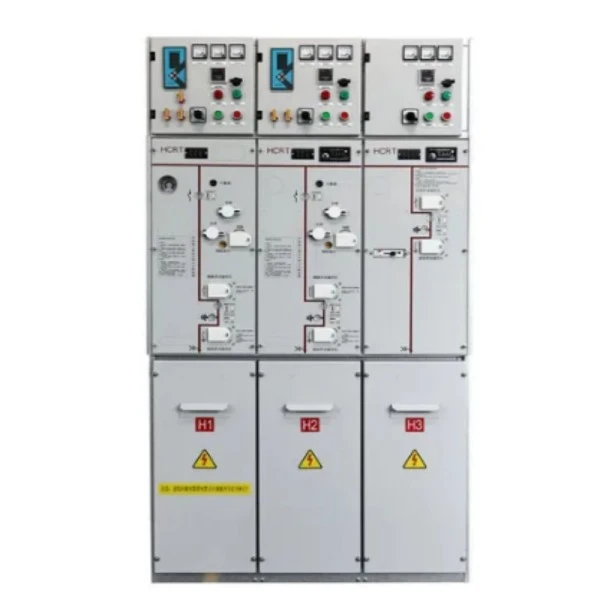

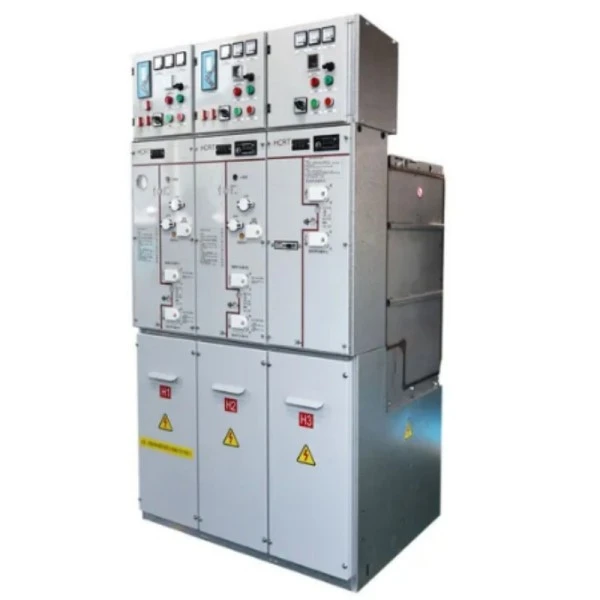

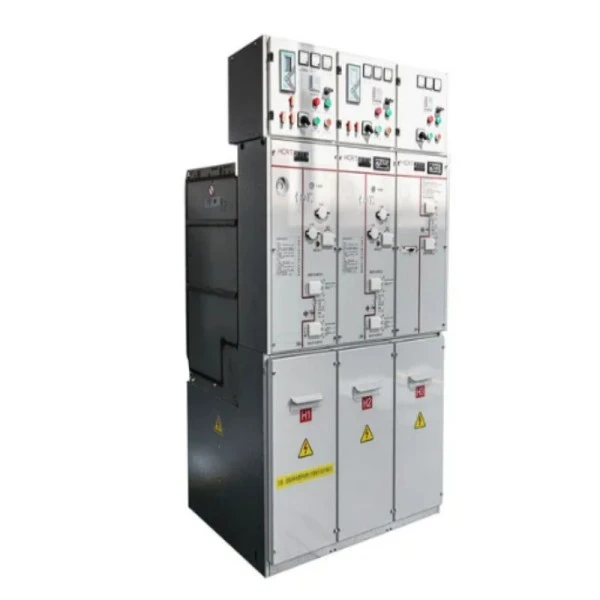

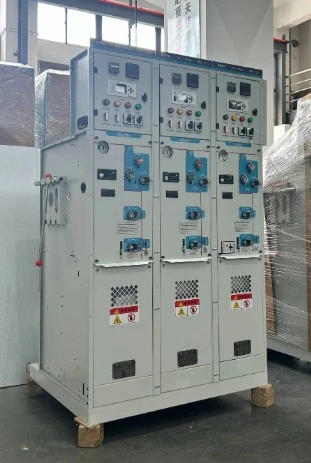

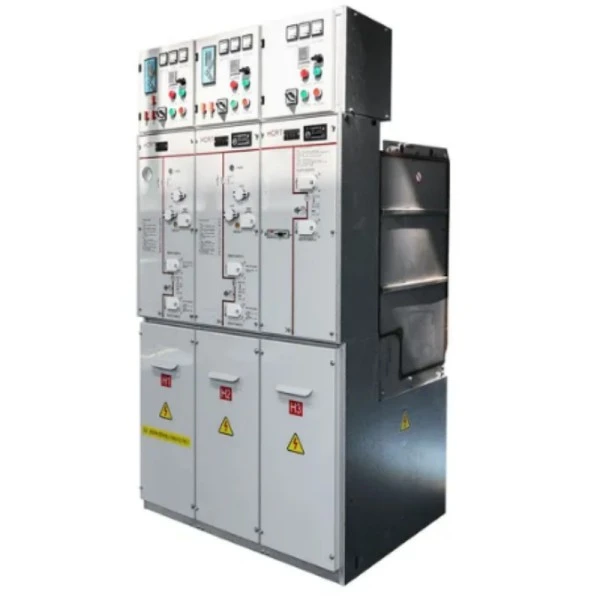

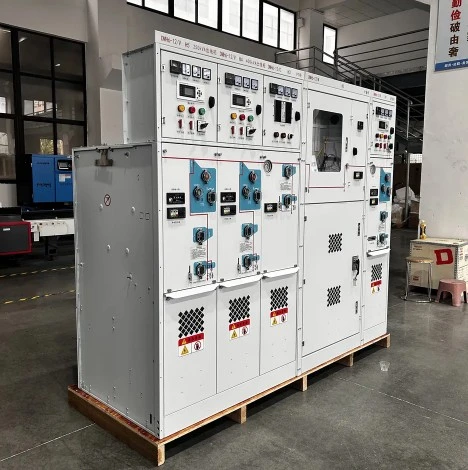

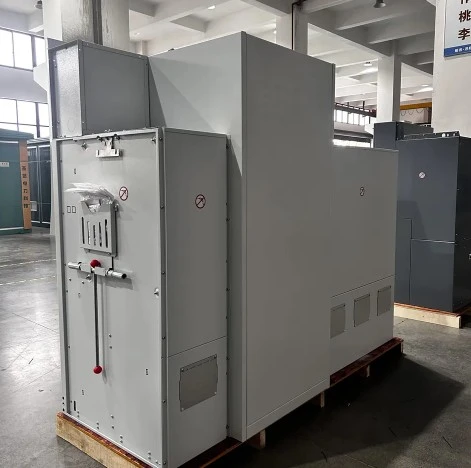

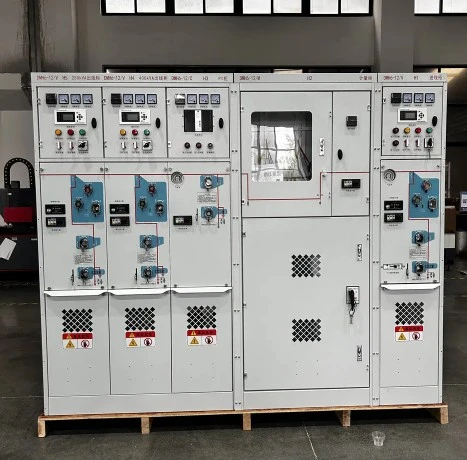

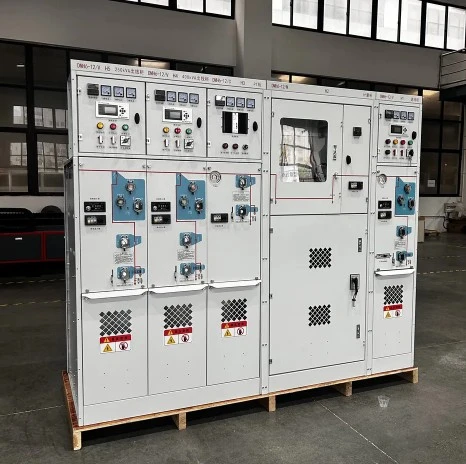

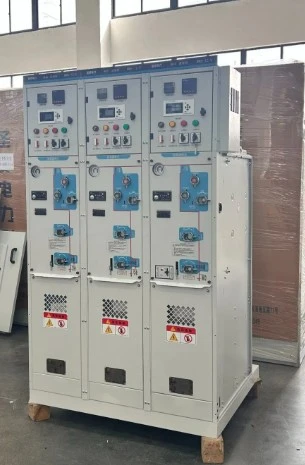

Quadro sigillato di media tensione Sf6 da 35 kv

Il quadro sigillato a media tensione SF6 da 35 kV è un dispositivo elettrico assemblato in fabbrica, con involucro metallico, che utilizza il gas esafluoruro di zolfo (SF6) sia come mezzo isolante che come mezzo di estinzione dell'arco. A differenza dei quadri convenzionali di tipo aperto, tutte le parti sotto tensione, inclusi l'interruttore automatico, il sezionatore e l'interruttore di messa a terra, sono sigillate ermeticamente all'interno di un serbatoio di acciaio inossidabile riempito con gas SF6 a pressione controllata.

Cosa può fare?

Principalmente, questo quadro sigillato a media tensione SF6 da 35 kV è responsabile della ricezione, distribuzione e controllo dell'energia elettrica nelle reti elettriche da 35 kV. Protegge trasformatori, motori e alimentatori da sovraccarichi, cortocircuiti e sovratensioni transitorie. Quando si verifica un guasto, l'interruttore automatico SF6 estingue l'arco in pochi millisecondi, garantendo danni minimi alle apparecchiature a valle. Inoltre, consente operazioni di commutazione remota e monitoraggio dello stato in tempo reale, rendendolo un componente fondamentale delle moderne reti intelligenti. In sostanza, sostituisce gli ingombranti quadri isolati in aria (AIS) nelle applicazioni in cui lo spazio è limitato o le condizioni ambientali sono severe.

Vantaggi del prodotto

Quando si valutano i quadri sigillati in media tensione SF6 da 35 kV, la soluzione di Lugao Power si distingue per cinque vantaggi principali:

1. Affidabilità ultraelevata: poiché il gas SF6 fornisce una rigidità dielettrica superiore (circa 3 volte quella dell'aria), i componenti interni sono immuni a polvere, umidità, nebbia salina e inquinamento. Ciò si traduce in un tasso di guasto estremamente basso: inferiore allo 0,1% in dieci anni di funzionamento.

2. Ingombro compatto: il design sigillato riduce drasticamente le distanze tra fase e fase e tra fase e terra. Una tipica unità principale ad anello Lugao da 35 kV SF6 occupa solo 1,2 m² per alimentatore, rispetto ai 3,5 m² dell'AIS. Ciò consente ai servizi pubblici e agli impianti industriali di adeguarsi o espandersi all'interno dell'impronta degli edifici esistenti.

3. Funzionamento esente da manutenzione: poiché tutte le parti mobili funzionano in un ambiente asciutto e sigillato con SF6, non è necessaria una pulizia regolare, una regolazione dei contatti o un test della resistenza di isolamento. L'unico controllo consigliato è la lettura del manometro del gas una volta ogni sei mesi. Nel corso di una durata di servizio di 20 anni, ciò consente di risparmiare fino al 70% sulle spese operative.

4. Maggiore sicurezza per il personale: il serbatoio saldato, chiuso in metallo, è classificato per il contenimento dei guasti da arco interno (IAC) fino a 50 kA/1 s. Anche in caso di guasto interno, la valvola limitatrice di pressione dirige i gas caldi verso un condotto di scarico sicuro, mai verso un operatore. Tutti gli interblocchi sono conformi alla norma IEC 62271-200.

5. Prestazioni in tutte le condizioni atmosferiche: da -40°C nelle sottostazioni alpine a +55°C nei parchi solari nel deserto, questo quadro sigillato a media tensione SF6 da 35 kV funziona senza declassamento. All'interno dell'involucro non è necessario alcun tracciamento di riscaldamento o condizionamento dell'aria.

Caratteristiche del prodotto

● Il quadro sigillato in media tensione SF6 da 35 kV di Lugao Power incorpora le seguenti caratteristiche tecniche specifiche:

1. Serbatoio in acciaio inossidabile saldato: spessore 3 mm, grado 316 L, testato per perdite di elio fino a meno dello 0,1% all'anno. Nessuna guarnizione o O-ring esposto all'atmosfera.

2. Interruttore a tre posizioni: interruttore-sezionatore, sezionatore e interruttore di messa a terra integrati in un unico meccanismo. L'interblocco meccanico impedisce operazioni in sequenza errata.

3. Manometro SF6 (compensato in temperatura): fornisce una lettura della pressione effettiva indipendentemente dalla temperatura ambiente. Zona verde = 0,12–0,14 MPa (assoluto). Contatti di allarme di bassa pressione disponibili per il monitoraggio remoto.

4. Opzione interruttore automatico in vuoto: per la protezione dell'alimentatore, un'ampolla in vuoto integrata con isolamento esterno in SF6 combina l'elevata capacità di interruzione del vuoto con la resistenza dell'isolamento dell'SF6. Corrente di interruzione nominale di cortocircuito: 31,5kA.

5. Vano cavi: l'ampio coperchio anteriore rimovibile consente un facile accesso per l'installazione dei capicorda. Adatto per cavi unipolari in rame o alluminio fino a 500 mm².

6. Attuatore magnetico o a molla: disponibile come attuatore magnetico (per 100.000 operazioni meccaniche) o meccanismo a molla con energia immagazzinata (per progetti sensibili ai costi).

7. Bus sinottico del pannello frontale: uno schema unifilare chiaro e inciso con indicatori LED per la posizione dell'interruttore, lo stato della messa a terra e la pressione dell'SF6.

8. Contatti ausiliari: 6NO + 6NC, classificati per 220 V CC, azionati direttamente dall'albero principale (nessuna camma che scivola).

Applicazione del prodotto

La versatilità del quadro stagno di media tensione SF6 da 35kV lo rende adatto alle seguenti applicazioni:

1. Parchi eolici: utilizzati alla base della torre di ciascuna turbina o negli anelli collettori della piattaforma offshore. Resiste alle vibrazioni, alla nebbia salina e agli spazi ristretti.

2. Centrali solari fotovoltaiche: installate sulle uscite del quadro combinato e sul lato primario del trasformatore elevatore. Il design sigillato impedisce l'ingresso di polvere negli ambienti desertici.

3. Sottostazioni industriali: acciaierie, cementifici e impianti petrolchimici dove la produzione continua richiede tempi di attività elevati. Il quadro SF6 alimenta motori di grandi dimensioni (3 MW-10 MW) e forni ad arco.

4. Data Center: fornisce un'alimentazione in ingresso affidabile da 35 kV a generatori di backup e sistemi UPS. Le sue dimensioni compatte lasciano più spazio per i rack IT.

5. Sottostazioni di trazione ferroviaria: per ferrovie elettrificate a sistemi da 27,5 kV o 35 kV. ILQuadro in SF6gestisce commutazioni frequenti (fino a 5.000 operazioni/anno) senza usura dei contatti.

6. Sottostazioni sotterranee: nei centri urbani o nei complessi commerciali dove il terreno ha costi proibitivi. Il quadro può essere impilato su due livelli all'interno di una volta alta 2,5 m.

7. Distribuzione secondaria dei servizi di pubblica utilità: come unità principale ad anello (RMU) per l'alimentazione di blocchi residenziali o piccoli parchi industriali da un circuito da 35 kV.

Standard a cui rispettiamo

Il quadro sigillato a media tensione SF6 da 35 kV di Lugao Power è progettato e prodotto secondo gli standard internazionali e di settore per garantire sicurezza, affidabilità e lunga durata.

Dettagli di produzione

Ogni unità del quadro sigillato in media tensione SF6 da 35 kV di Lugao Power è sottoposta a rigorose fasi di produzione:

● Fabbricazione del serbatoio: le piastre in acciaio inossidabile 316L tagliate al laser sono saldate tramite robot in una maschera. Tutte le saldature vengono ispezionate con coloranti penetranti e raggi X per individuare eventuali fori di spillo. Ogni serbatoio viene quindi testato a pressione a 0,3 MPa (2*pressione operativa) per 24 ore.

● Trattamento superficiale: l'esterno è fosfatato e rivestito con polvere epossipoliestere RAL 7035 (spessore minimo 80μm). Resistenza alla nebbia salina: 1.000 ore.

● Lavorazione del gas SF6: dopo l'assemblaggio di tutti i componenti interni (boccole, contatti, attuatori), il serbatoio viene evacuato a < 10 Pa. Quindi il gas SF6 con purezza > 99,97% viene riempito a 0,12 MPa assoluti. Il punto di rugiada è verificato a < -50°C.

● Test di resistenza meccanica: ciascun meccanismo operativo viene sottoposto a cicli di 500 volte (apertura/chiusura/messa a terra) su un banco di prova prima dell'assemblaggio finale.

● Test ad alta tensione: tensione di tenuta a frequenza industriale di 70 kV/1 min (a secco) e prova di impulso di fulmine di 110 kV/1,2/50 μs.

● Misurazione delle scariche parziali: meno di 5pC a 1,1× tensione nominale (38,5kV). Misurato con un rilevatore PD a banda larga.

● Rilevamento perdite: una sonda sniffer (rivelatore alogeno) scansiona ogni cordone di saldatura e flangia della boccola. Tasso di perdita garantito < 0,1% annuo.

● Tracciabilità: ogni quadro riceve un codice QR univoco. Il codice QR si collega a un rapporto di test di fabbrica che include curve di test di pressione, livelli PD e data di riempimento del gas.

Quadri stagni SF6 vs quadri isolati in aria (AIS)

Domande frequenti (FAQ)

D1: Con quale frequenza è necessario ricaricare il quadro sigillato in media tensione SF6 da 35 kV?

R: In condizioni normali, il tasso di perdita è inferiore allo 0,1% annuo. Con un riempimento iniziale di 0,12 MPa, occorrerebbero più di 20 anni per scendere alla soglia di allarme (0,10 MPa). Si consiglia di controllare il manometro ogni 6 mesi. In genere non è necessaria alcuna ricarica entro il periodo di garanzia di un anno, a meno che non si verifichi un guasto del sigillo.

Q2: Il gas SF6 è dannoso per l'ambiente? E Lugao offre alternative?

R: L’SF6 ha un elevato potenziale di riscaldamento globale (GWP = 23.500). Tuttavia, i quadri sigillati in media tensione SF6 da 35 kV di Lugao consumano meno di 2 kg per unità e il nostro design a serbatoio sigillato elimina virtualmente le emissioni. Per i progetti che richiedono gas verde, offriamo un riempimento opzionale di “gas verde” (C5-FK) con un GWP inferiore del 99%, anche se con un grado di isolamento leggermente ridotto.

Q3: Può questoquadriessere utilizzato all'aperto senza una custodia aggiuntiva?

R: Sì, il quadro sigillato in media tensione SF6 da 35 kV ha un grado di protezione IP67 per il serbatoio sigillato e IP4X per il compartimento di bassa tensione. Tuttavia, per l'installazione diretta all'esterno, si consiglia di ordinare l'opzione “cappa resistente alle intemperie” (aggiunge il grado di protezione IP54 all'intero armadio). Altrimenti, installalo all'interno di un chiosco di base o di un edificio di sottostazione.

D4: La garanzia di un anno copre il gas SF6 stesso?

R: Sì, se viene confermata una perdita (utilizzando un test con bolle di sapone o un rilevatore) durante il periodo di garanzia, Lugao fornirà una bombola di gas sostitutiva e richiuderà il raccordo gratuitamente. Tuttavia, se la perdita deriva da un danno fisico (ad esempio, un carrello elevatore che colpisce il serbatoio), la riparazione è fatturabile.

Q5: Posso aggiornare un'interfaccia SCADA remota su questo quadro?

R: Tutte le unità sono dotate di contatti ausiliari standard 6NO+6NC pronti per il collegamento a una RTU o un PLC. Per il monitoraggio avanzato, offriamo un modulo plug-in opzionale con uscite Modbus RTU (RS485) o IEC 61850 (Ethernet), che fornisce dati in tempo reale sulla pressione dell'SF6, sulla posizione dell'interruttore e sul contatore delle operazioni.
