Isolamento in gas ecologico RMU

L'isolamento in gas ecologico RMU (Anello dell'unità principale) è un quadro di media tensione (fino a 24 kV) assemblato in fabbrica, sigillato e con involucro metallico che utilizza una miscela di gas ecologica come mezzo isolante primario e di estinzione dell'arco, invece del puro SF6. A differenza delle tradizionali RMU SF6 che hanno un elevato potenziale di riscaldamento globale (GWP = 23.500), SF₆ ha un GWP di circa 24.300 secondo gli attuali dati di riferimento dell’UE. L'eco-RMU di Lugao Power utilizza aria sintetica, miscela N₂/SF₆ (con meno del 10% di SF6) o gas a base di fluorochetone (C5-FK). Questi gas non sono tossici, non sono infiammabili e hanno un GWP inferiore a 1 (per l'aria sintetica) o inferiore a 600 (per C5-FK), rispetto a 23.500 per l'SF6 puro.

Vantaggi del prodotto

Perché sceglierePotenza LugaoL’RMU del gas ecologico rispetto alle alternative all’SF6?

Caratteristiche del prodotto

Elenco delle funzionalità con spiegazioni tecniche

Dettagli di produzione

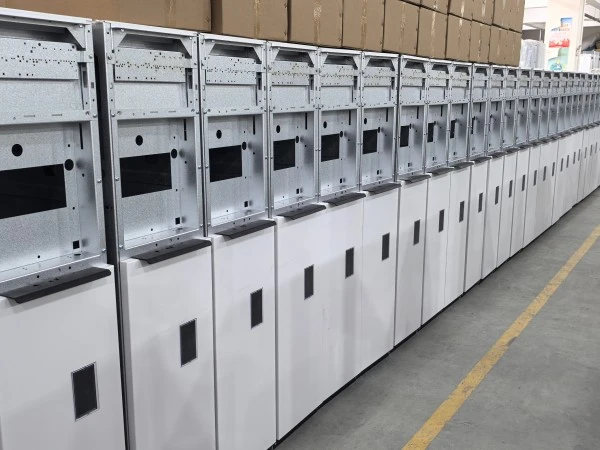

Come Lugao Power produce l'RMU del gas ecologico

Ogni RMU per isolamento in gas ecologico è prodotto nel nostro stabilimento certificato ISO 9001:2021 e ISO 14001 a Wenzhou, in Cina. Il processo di produzione è specificamente adattato per la gestione del gas ecologico, diverso dalle linee di produzione dell'SF6.

Processo di produzione passo dopo passo

1. Fabbricazione del serbatoio

● Acciaio inossidabile da 3 mm (AISI 304) – tagliato al laser, piegato tramite robot, saldato mediante processo MIG automatizzato.

● Rilevamento perdite di elio al 100%: serbatoio immerso nella camera a vuoto; test di nebulizzazione con elio – tasso di perdita <1×10⁻⁶ mbar·L/s (20 volte più severo rispetto ai requisiti IEC).

2. Assemblaggio dei componenti

● Meccanismo di commutazione a tre posizioni assemblato in camera bianca (Classe 100.000).

● Contatti in rame argentati (spessore 15μm) – garantiscono una bassa resistenza di contatto (<30μΩ).

● Meccanismo dell'otturatore – acciaio inossidabile, azionato da camme.

3. Lavorazione sotto vuoto

● Serbatoio riscaldato a 80°C sotto vuoto (<10 Pa) per 8 ore – rimuove l'umidità (obiettivo <10 ppm).

● Previene la formazione di condensa interna e la rottura dielettrica.

4. Riempimento di gas ecologico

● Miscela di gas preparata in una stazione di miscelazione dedicata (precisione ±1%).

● Per la miscela C5-FK: C5-FK (fluorochetone) + CO₂ + O₂ (tracce).

● Pressione di riempimento: 0,04 MPa relativa a 20°C.

● Ogni serbatoio ha un numero di serie con un'etichetta sulla composizione del gas.

5. Collaudo elettrico finale

● Resistenza alla frequenza di rete: 42 kV/1 min (unità da 12 kV).

● Impulso di fulmine: picco di 75 kV (1,2/50 μs).

● Scarica parziale: <5pC a 1,2Ur (12kV = 14,4kV tensione di prova).

● Misurazione della resistenza di contatto: registrata sul certificato di prova.

● Test di funzionamento meccanico: 50 cicli di apertura/chiusura – nessuna variazione di pressione del gas.

6. Verifica dell'interblocco

● Tutti gli interblocchi meccanici testati con perni di misura – misurazione della forza registrata.

7. Imballaggio

● Unità riempita di gas sigillata con tappo di trasporto sulla valvola.

● Manometro protetto con copertura in schiuma

Pietre miliari del controllo qualità

Servizio post-vendita e garanzia

Periodo di garanzia:

12 mesi dalla data di messa in servizio o 18 mesi dalla data di spedizione (a seconda di quale evento si verifica per primo).

Coperto da garanzia:

1. Tutte le parti meccaniche (meccanismo di commutazione, interblocchi, sezionatore di terra, indicatori)

2. Integrità del serbatoio del gas (perdite dovute a difetti di fabbricazione)

3. Contatti primari e secondari

4. Composizione dell'eco-gas (se il riempimento in fabbrica si discosta dal certificato)

5. Manometro e monitor di densità

Non coperto:

1. Danni derivanti da conservazione o installazione impropria (ad esempio, caduta dell'unità)

2. Corrosione esterna dovuta ad ambiente aggressivo (ad esempio, impianto chimico)

3. Atti naturali (terremoto, alluvione, fulmine)

4. Materiali di consumo (fusibili, spie, batterie)

Domande frequenti

Q1: Quale gas viene utilizzato esattamente nell'isolamento in gas ecologico RMU?

R: Lugao Power offre due opzioni:

● Opzione A (economica): miscela N₂ + 10% SF₆ – GWP ≈ 2.350 (ancora inferiore del 90% rispetto al SF₆ puro).

● Opzione B (green premium): C5-FK (fluorochetone) + CO₂ + O₂ – GWP < 600, senza PFAS, adatto per progetti che cercano di ridurre la dipendenza dai gas isolanti SF₆ ad alto GWP.

Entrambi sono atossici, non infiammabili e approvati dalla norma IEC 62271-200.

Q2: Le prestazioni del gas sono identiche a quelle dell'SF6?

R: Sì, alla stessa pressione operativa (0,04-0,05 MPa), la rigidità dielettrica e la capacità di estinzione dell'arco sono equivalenti. La nostra RMU ecologica supera gli stessi test delle unità SF6: resistenza a 42 kV, creazione di cortocircuiti a 20 kA e 50 operazioni meccaniche.

Q3: Cosa succede se il gas perde? È pericoloso per i lavoratori?

R: Il gas ecologico non è tossico (a differenza dell'SF6 che può produrre sottoprodotti tossici sotto l'effetto dell'arco elettrico). Tuttavia, grandi perdite in spazi ristretti potrebbero spostare l’ossigeno. L'RMU di Lugao Power include un allarme di bassa pressione. Se attivato, ventilare la stanza prima dell'ingresso. Il gas stesso è sicuro da respirare in piccole quantità (simile alla scarica di un estintore a CO₂).

Q4: Posso ricaricare il gas localmente, se necessario?

R: Il serbatoio è sigillato a vita: in condizioni normali (tasso di perdita <0,1% all'anno) non dovrebbe mai essere necessario riempirlo. Tuttavia, se una valvola è danneggiata, Lugao Power fornisce kit di ricarica con la miscela di gas esatta. Non consigliamo l’uso dell’SF6 locale, poiché ciò vanificherebbe lo scopo ambientale.

Q5: Il tuo isolante in gas ecologico RMU è più costoso dell'SF6?

R: Il costo di acquisto iniziale è superiore di circa l'8-12% a causa della miscela di gas e della linea di produzione dedicata. Tuttavia:

1. Eviti futuri costi di recupero dell'SF6

2. Hai diritto agli incentivi fiscali sulla bioedilizia (ad esempio, a Singapore, UE).

3. Molte aziende di servizi pubblici ora pagano un premio per i quadri senza SF6 nel punteggio degli appalti.

4. Con un ciclo di vita di oltre 20 anni, l’eco-RMU di Lugao è a costo zero o più economico.

Q6: Quali certificazioni possiede questa RMU?

R: Test completi di tipo IEC 62271-200 (certificazione KEMA). Ulteriori:

● ISO 14001 (gestione ambientale della produzione)

● Marcatura CE

● GB/T cinese 3906

Q7: Posso aggiornare un pannello RMU SF6 esistente con gas ecologico?

R: No, il sistema di gestione del gas, le guarnizioni e le impostazioni della pressione sono diversi. Tuttavia, Potenza LugaoRMU isolata in gasha le stesse dimensioni esterne e la stessa distanza tra le sbarre della maggior parte delle RMU SF6 standard. Ciò consente la sostituzione “drop-in” senza opere civili.

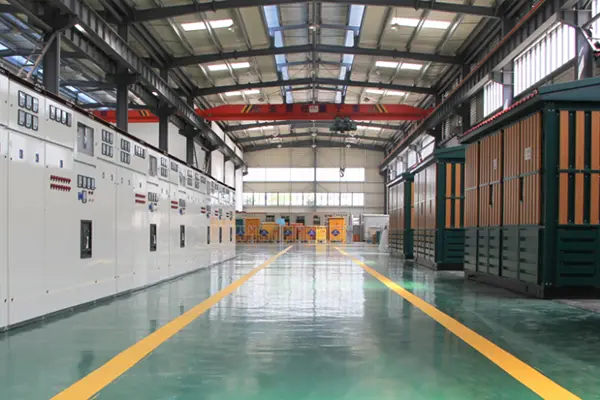

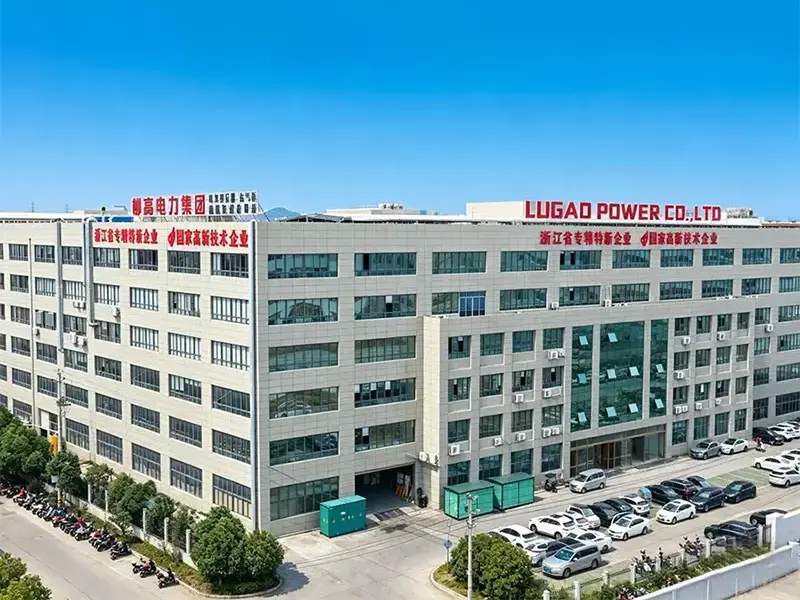

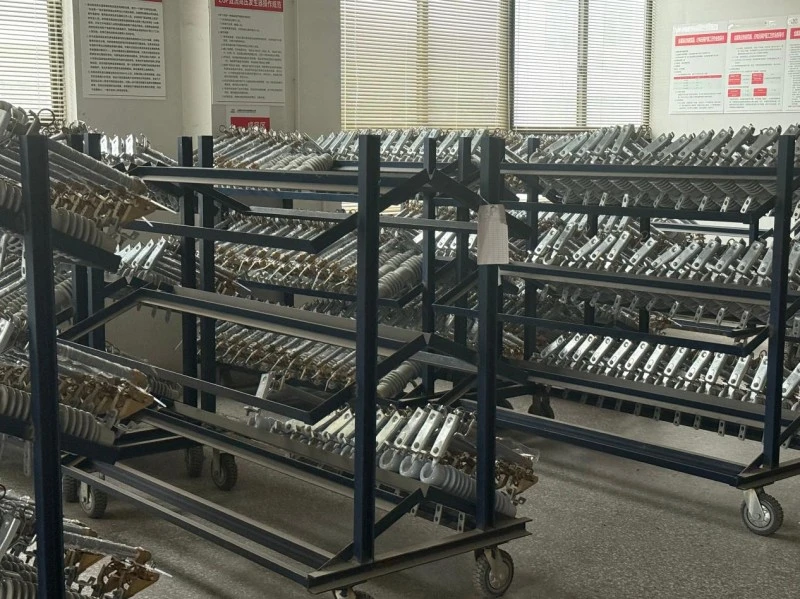

Fabbrica Lugao
