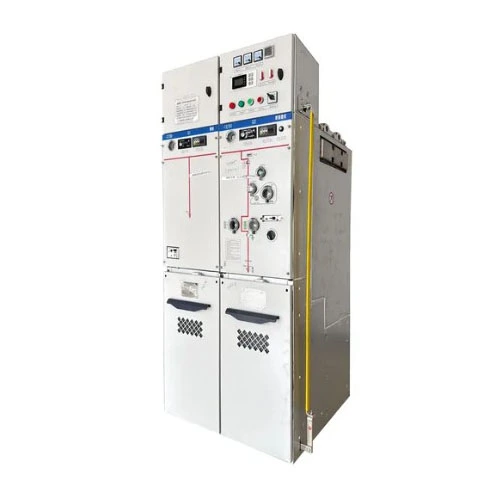

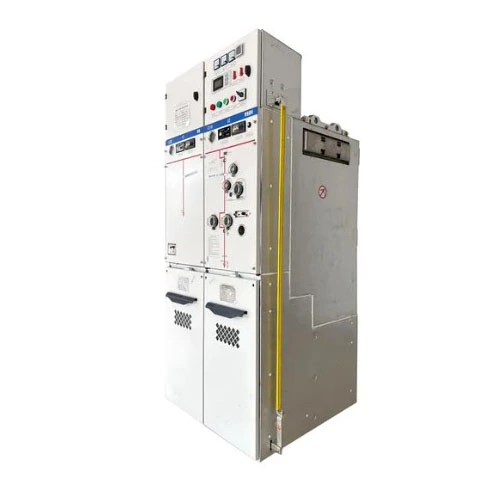

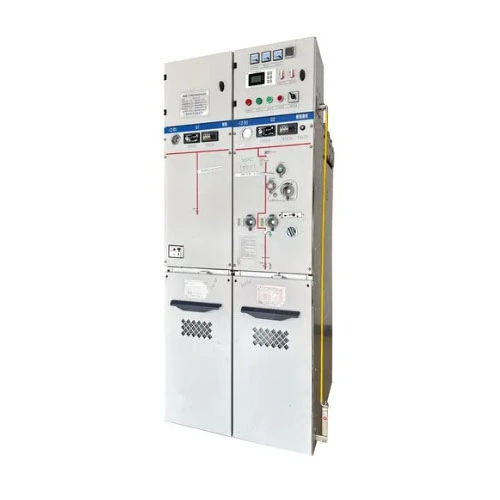

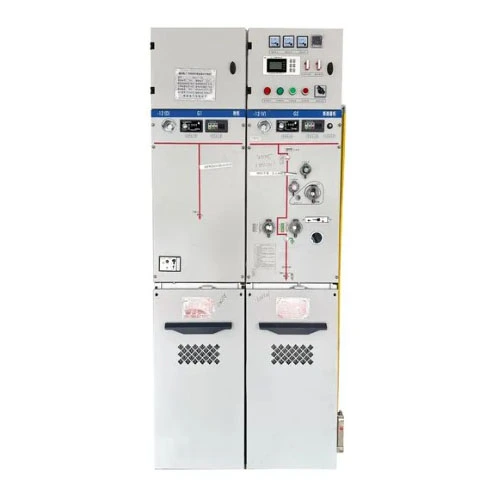

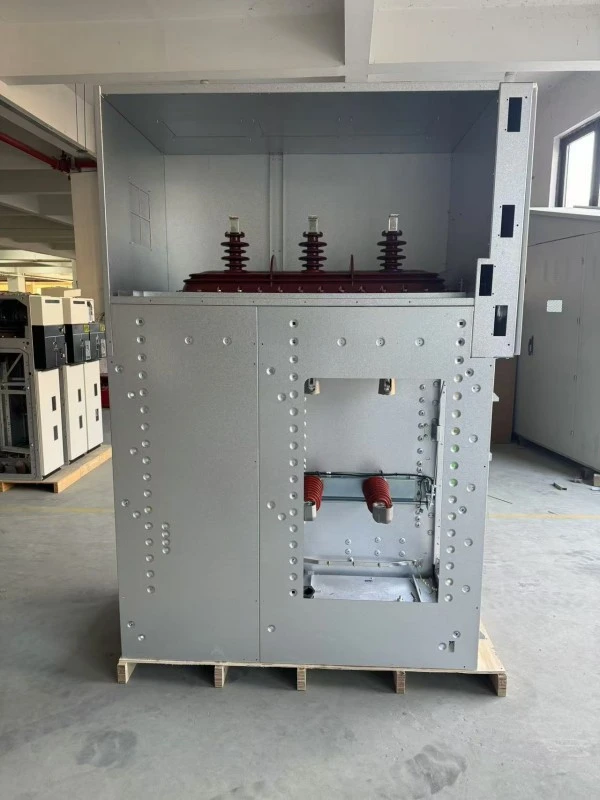

Quadro compatto chiuso in metallo RMU isolato in gas SF6

Il quadro compatto RMU con custodia metallica isolato in gas SF6 è un'unità di distribuzione dell'alimentazione completa che racchiude completamente dispositivi di commutazione ad alta tensione, sbarre collettrici, interruttori di messa a terra e altri componenti principali all'interno di un serbatoio di gas in acciaio inossidabile riempito con gas SF6 come mezzo isolante.

Questo prodotto viene utilizzato principalmente nei sistemi di alimentazione da 12 kV/24 kV perunità principale ad anello (RMU)applicazioni o distribuzione dell'alimentazione dei terminali.

Cosa può fare?

In poche parole, consente la distribuzione, la commutazione, la protezione e il controllo dell'alimentazione. Le funzioni specifiche includono:

1. Corrente di chiusura e interruzione del carico - commutazione di linea normale.

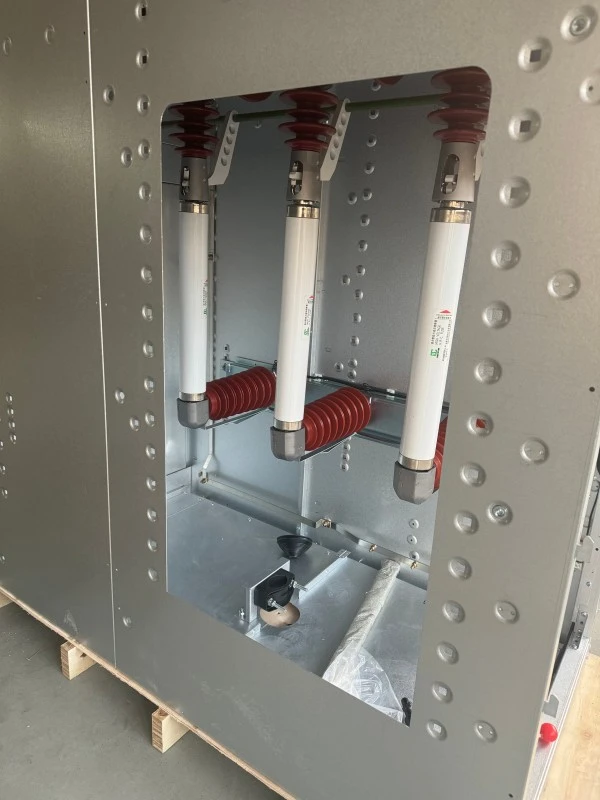

2. Creazione e interruzione della corrente di cortocircuito: in combinazione con fusibili o interruttori automatici, interrompe rapidamente il circuito durante i guasti per proteggere trasformatori e linee.

3. Isolamento e messa a terra: fornisce un punto di disconnessione visibile e una funzione di messa a terra per garantire la sicurezza del personale di manutenzione.

4. Collegamento e protezione dei cavi: funge da unità di ingresso/uscita, fornendo protezione da sovracorrente e da cortocircuito per le linee dei cavi.

Grazie alla sua struttura completamente sigillata, questo prodotto è particolarmente adatto per ambienti difficili (ad esempio, alta quota, umidità, nebbia salina, polvere pesante) o luoghi con vincoli di terreno (ad esempio, centri commerciali, complessi residenziali, parchi eolici). È un sostituto ideale per le tradizionali unità principali ad anello isolate in aria.

Parametro del prodotto (specifica)

Di seguito sono riportati i parametri tecnici standard del quadro chiuso metallico RMU compatto isolato in gas SF6 prodotto daPotenza Lugao Co., Ltd.:

Caratteristiche e applicazioni del prodotto (formato domande e risposte)

D1: Qual è la caratteristica più importante di questo quadro elettrico RMU compatto isolato in gas SF6?

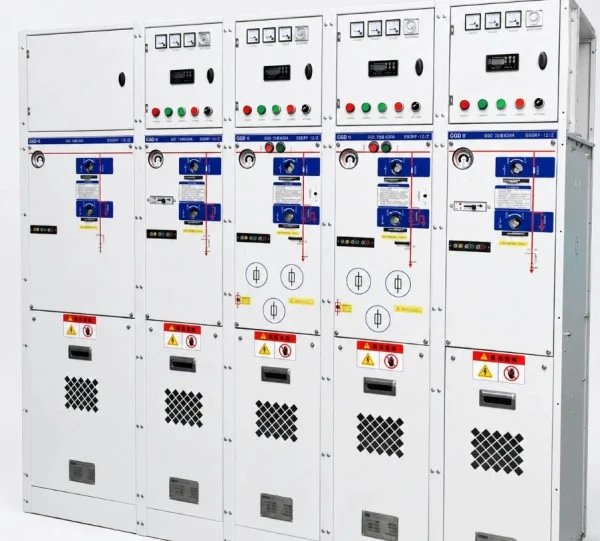

R: La caratteristica più importante è l'estrema compattezza e il design completamente isolato. Rispetto alle tradizionali RMU isolate in aria, il nostro prodotto riduce il volume di circa il 70% mantenendo prestazioni elettriche superiori. Tutte le parti sotto tensione ad alta tensione sono completamente sigillate all'interno di un serbatoio del gas in acciaio inossidabile, non influenzato da condensa esterna, inquinamento o piccoli animali, ottenendo davvero 30 anni di funzionamento senza manutenzione. Inoltre, la nostra unità principale ad anello isolato in SF6 presenta un design modulare, che consente una combinazione flessibile di unità di ingresso/uscita, unità di misurazione, unità PT, ecc., in base alle esigenze dell'utente.

Q2: Quanto è affidabile in ambienti difficili?

R: Estremamente affidabile. Il serbatoio del gas è prodotto utilizzando la saldatura laser e il rilevamento delle perdite di elio, con un tasso di perdita annuale inferiore allo 0,1%, garantendo la stabilità della pressione del gas SF6 a lungo termine. Anche a temperature estreme di -40°C o temperature elevate di +55°C, o ad altitudini fino a 3.000 metri, il nostro prodotto mantiene il livello di isolamento nominale. Molti clienti hanno installato questo quadro RMU compatto in parchi eolici costieri e miniere, dove ha funzionato per anni senza che si verificassero episodi di scarica di isolamento.

Q3: Quali progetti di sicurezza ha il prodotto?

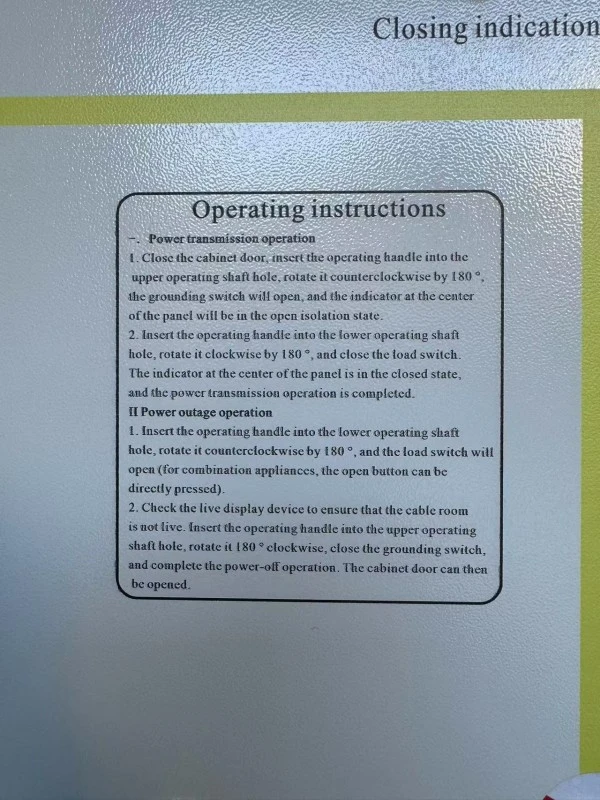

R: La sicurezza è la nostra massima priorità. Il prodotto è dotato di un sistema di interblocco a “cinque prevenzioni” (impedisce il funzionamento errato dell'interruttore, impedisce la commutazione degli isolatori sotto carico, impedisce la chiusura dell'interruttore di terra quando sotto tensione, impedisce l'eccitazione con terra chiusa e impedisce l'ingresso nei compartimenti sotto tensione). Inoltre, il serbatoio del gas ha una classificazione contro i guasti da arco interno pari a IAC AFLR 20 kA/1 s, con canali di scarico della pressione che dirigono l'energia dell'arco verso un'area sicura all'esterno dell'involucro. Una finestra di osservazione sul pannello operativo fornisce una visione chiara dello stato del gap di isolamento.

Q4: Per quali scenari applicativi specifici è adatto?

R: Il nostro prodotto è ampiamente utilizzato nei seguenti scenari:

● Complessi residenziali urbani, edifici commerciali: come principali unità di ingresso e distribuzione nelle sottostazioni, risparmiando spazio.

● Parchi eolici, centrali fotovoltaiche: come unità RMU all'interno di sottostazioni compatte, in grado di resistere alle variazioni di temperatura.

● Parchi industriali, fabbriche: protezione di trasformatori di piccole e medie dimensioni, sostituzione dei tradizionali fusibili a caduta.

● Metropolitane, tunnel, aeroporti: nodi di alimentazione ad alta affidabilità che richiedono bassi tassi di guasto.

● Data center: carichi di livello A con requisiti estremamente elevati di continuità di fornitura, che consentono il trasferimento automatico dell'energia in standby con l'automazione.

● Miniere, porti: ambienti polverosi e umidi in cui la costruzione completamente sigillata rappresenta un chiaro vantaggio.

Se avete bisogno di una o centinaia di unità di quadri RMU compatti isolati in gas SF6 con custodia metallica, possiamo fornire soluzioni standardizzate o personalizzate.

Dettagli di produzione (vantaggi rispetto alla concorrenza)

Confronto dettagliato: Lugao Power e marchi ordinari

I nostri principali vantaggi differenzianti:

1. Veramente “esente da manutenzione”: i marchi comuni dichiarano di non avere manutenzione ma hanno tassi annuali di perdite di gas >1%, che richiedono la ricarica ogni 3-5 anni.Potenza Lugaoutilizza un doppio anello di tenuta + struttura metallica a tenuta rigida con un tasso di perdita annuale ≤0,1% – non è necessario alcun rabbocco entro la vita prevista.

2. Adattabilità agli ambienti estremi: il nostro prodotto ha superato test a bassa temperatura di -45°C e ad alta temperatura di +60°C e test di nebbia salina di 720 ore (ordinario = 96 ore) - adatto per le regioni costiere e alpine.

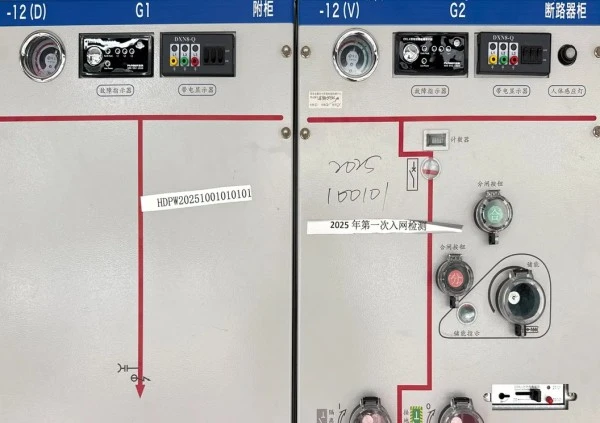

3. Funzionamento intuitivo: le posizioni degli interruttori, lo stato di messa a terra e gli stati aperto/chiuso sono tutti codificati a colori sul pannello e la maniglia operativa fornisce un feedback di forza per evitare malfunzionamenti.

4. Maggiore capacità di resistenza al cortocircuito: lo standard richiede 20 kA/3 s; progettiamo con un margine di 25 kA/3 s e una resistenza ai picchi di 63 kA, superando le medie del settore del 15%.

Domande frequenti (FAQ)

D1: Il gas SF6 contenuto in questo quadro elettrico compatto RMU isolato in gas SF6 è ecologico? Verrà gradualmente eliminato in seguito?

R: Attualmente l'SF6 rimane il miglior gas isolante, ma abbiamo già sviluppato versioni ecologiche (C4 o aria secca). Il serbatoio del gas dell'unità acquistata è estremamente ben sigillato, con perdite minime in 30 anni di funzionamento. Se in futuro sarà necessario un retrofit ecologico, possiamo fornire un servizio completo di sostituzione del serbatoio del gas.

Q2: Cosa devo fare se la pressione del gas diminuisce durante il funzionamento?

R: Il nostro prodotto viene fornito di serie con un misuratore di densità del gas (con contatto di allarme di bassa pressione). Quando la pressione scende a 0,25 bar (relativi), viene inviato un segnale di allarme al sistema di controllo. A quel punto, dovrebbe essere richiesta un'interruzione di corrente e il nostro team post-vendita visiterà per verificare eventuali perdite e ricaricare l'SF6. In circostanze normali, il rabbocco a causa di perdite non è quasi mai necessario.

Q3: Il prodotto può essere adattato ai sistemi di automazione della distribuzione esistenti?

R: Assolutamente. Il nostro gas SF6 in questa RMU compatta isolata in gas SF6 è riservato alle interfacce DTU e allo spazio per i meccanismi di comando elettrici. Aggiungendo un modulo elettrico e cavi di controllo, può essere collegato ai protocolli di comunicazione IEC 60870-5-101/104 o Modbus per ottenere apertura/chiusura remota, lettura di corrente/tensione e caricamento di indicatori di guasto.

Perché scegliere Lugao Power?

Fondata nel 2016:Potenza Lugao è un produttore professionale di apparecchiature per la trasmissione e la distribuzione di energia a media e alta tensione, con una propria fabbrica e capacità integrate di ricerca e sviluppo, produzione e vendita.

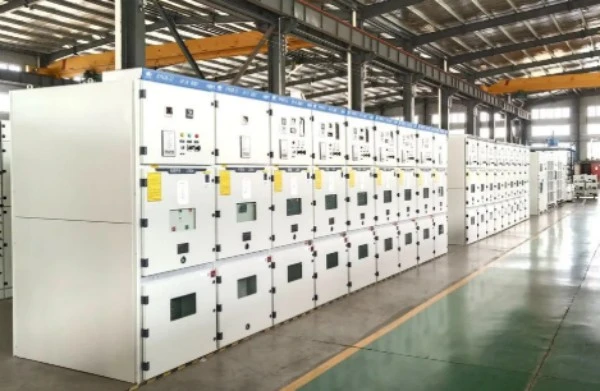

Stabilimento produttivo di oltre 3.000 m²:Il nostro impianto di produzione supporta la produzione, l'assemblaggio, l'ispezione e il collaudo di trasformatori di potenza, RMU, quadri e altre apparecchiature di distribuzione dell'energia.

Oltre 30 paesi serviti:I prodotti Lugao Power sono stati esportati in più di 30 paesi, servendo reti elettriche, industriali, infrastrutture, energie rinnovabili e altri progetti internazionali.

Certificazione ISO9001 e SGS:La nostra gestione della qualità e i processi produttivi sono supportati dalle certificazioni ISO 9001 e SGS. I prodotti applicabili sono disponibili anche con certificazioni CE e CCC.

Oltre 60 staff tecnico:Il nostro team tecnico supporta la progettazione del prodotto, la configurazione del progetto, soluzioni personalizzate e la documentazione tecnica per i diversi requisiti di distribuzione dell'energia.

Supporto al progetto diretto in fabbrica:Dalla selezione del prodotto e progettazione tecnica alla produzione, test, consegna e supporto post-vendita, Lugao Power fornisce supporto integrato per progetti di distribuzione energetica globale.
