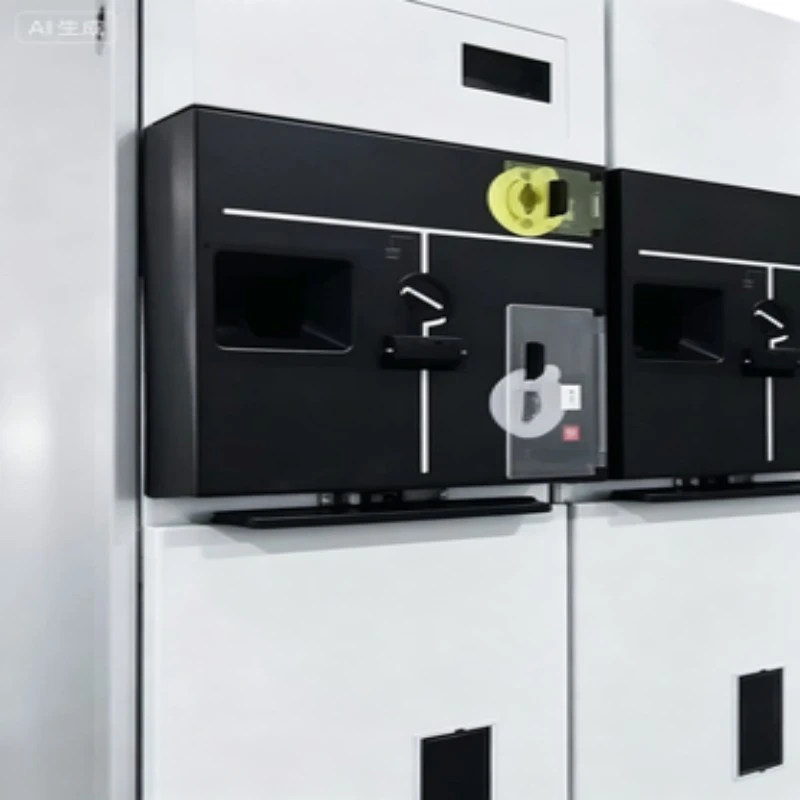

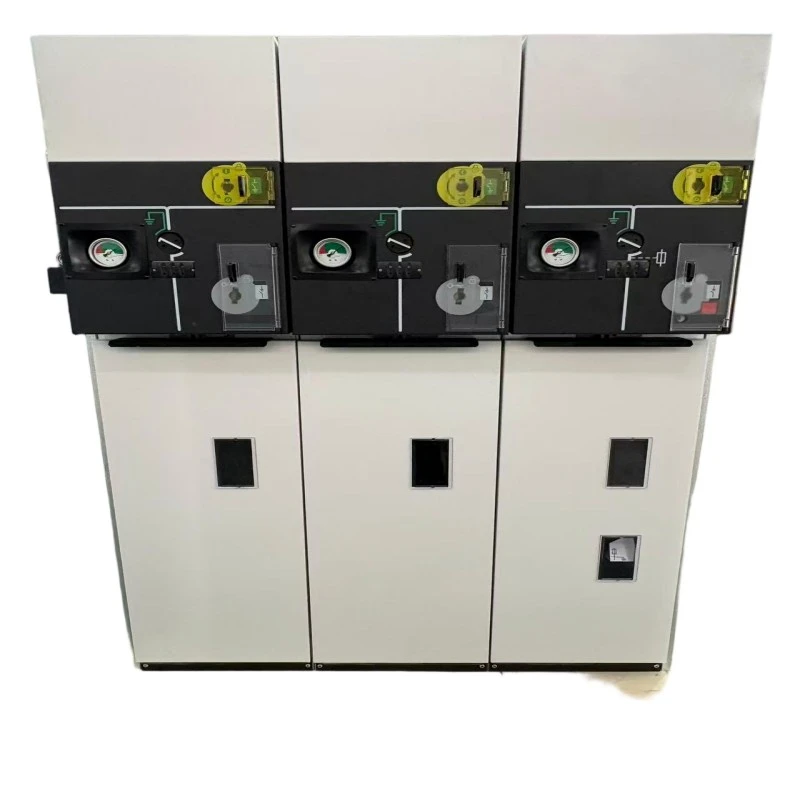

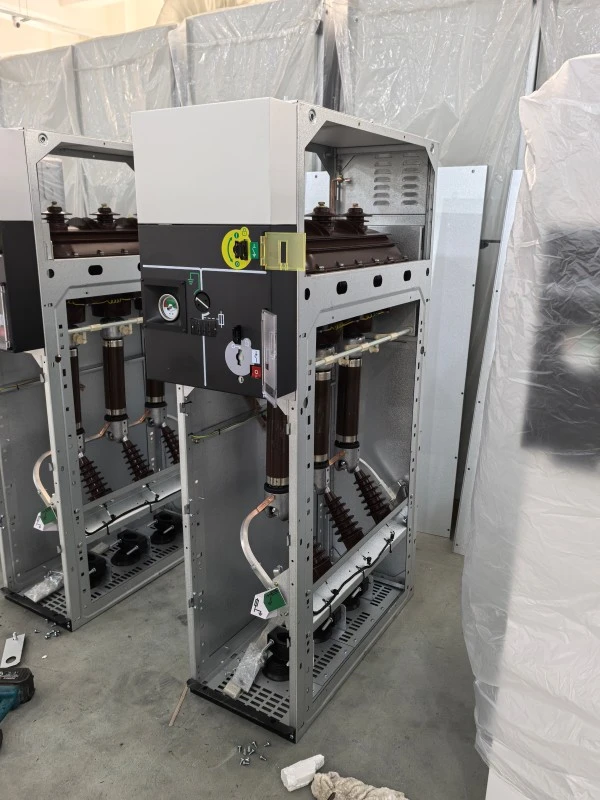

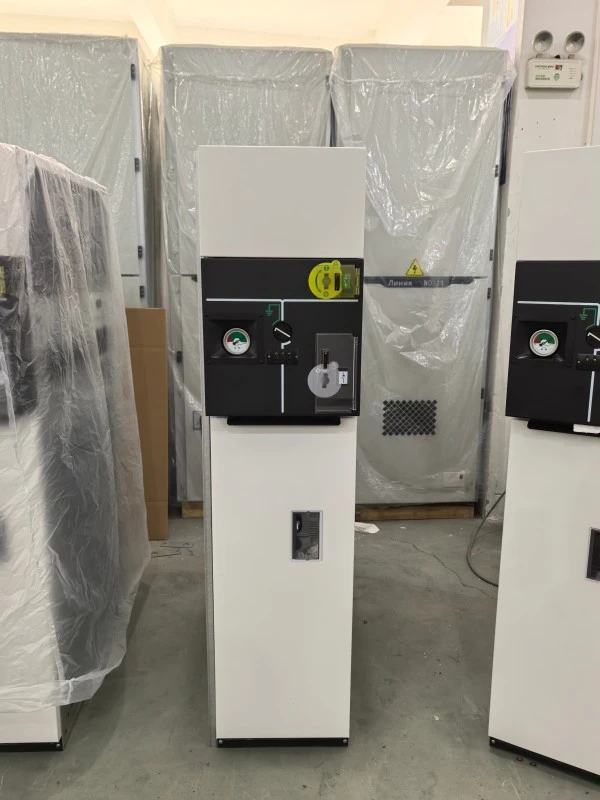

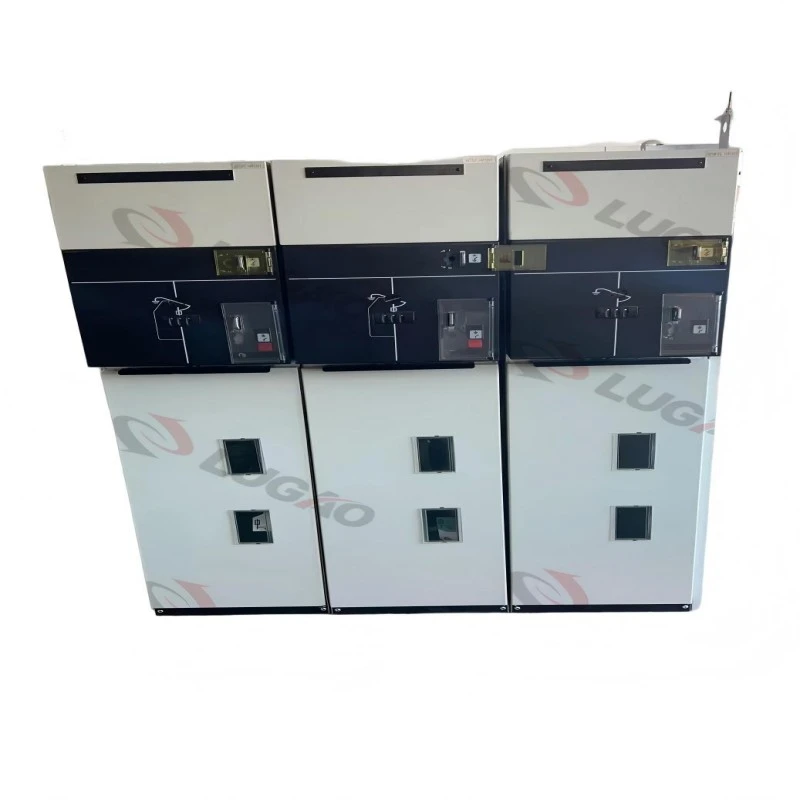

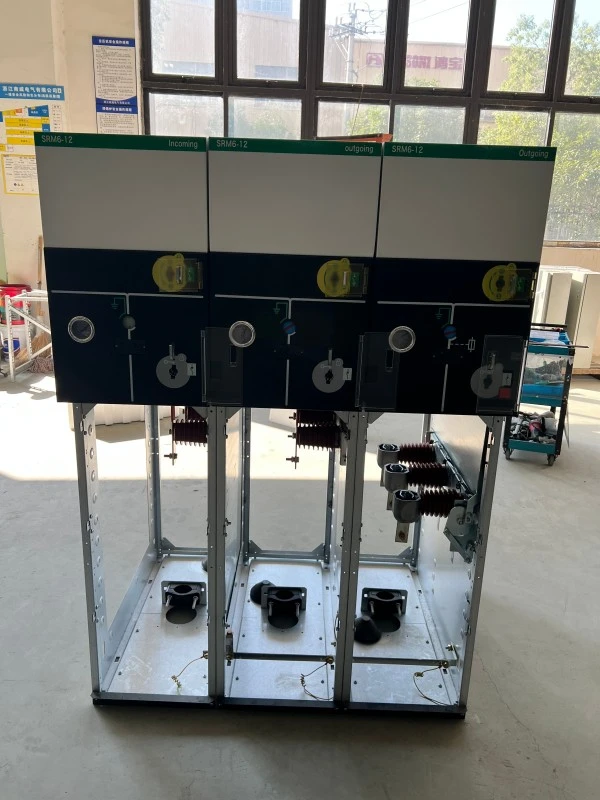

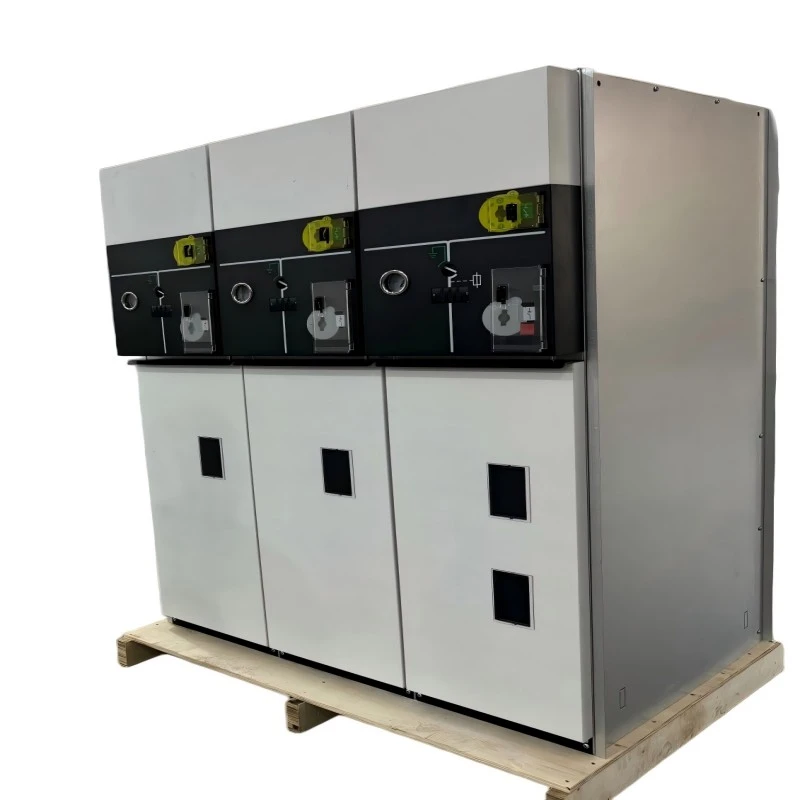

RMU chiusa in metallo con sistema di interblocco a basso gas

Il sistema di interblocco a basso gas RMU con custodia metallica (Anello dell'unità principale) è un quadro assemblato in fabbrica e omologato, progettato per reti di distribuzione di media tensione (fino a 24kV). Combina la tecnologia del gas isolato o privo di SF6 con un sistema di interblocco meccanico ed elettrico a bassa pressione del gas.

Cosa fa:

L'RMU collega, isola e protegge in modo sicuro trasformatori e circuiti di cavi nelle reti ad anello. Il "Sistema di interblocco del gas basso" impedisce automaticamente il funzionamento (chiusura o messa a terra) quando la pressione interna del gas scende al di sotto delle soglie di sicurezza, eliminando i rischi di archi interni dovuti a rigidità dielettrica insufficiente. La struttura rivestita in metallo fornisce una robusta protezione fisica e schermatura elettromagnetica.

Funzioni chiave:

● Inserimento/interruzione del carico

● Funzionamento del sezionatore di terra con interblocco

● Protezione da corrente di guasto (con fusibile o relè)

● Allarme e blocco per bassa pressione del gas

● Isolamento visibile sotto custodia metallica

Ogni RMU con custodia metallica del sistema di interblocco a basso gas di Lugao Power è conforme agli standard IEC 62271-200 e GB/T 3906, garantendo un'integrazione perfetta nelle reti intelligenti.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Funzionalità principali (con sezione domande e risposte)

Caratteristica 1: Meccanismo di interblocco a bassa pressione del gas

Impedisce la chiusura o la messa a terra quando la densità del gas è insufficiente.

Blocco meccanico + feedback contatto ausiliario su RTU.

Caratteristica 2: Serbatoio chiuso in metallo, completamente sigillato

Serbatoio in acciaio inox con saldatura laser.

Nessuna parte esterna sotto tensione esposta.

Caratteristica 3: Interblocchi meccanici/elettrici integrati

●Sezionatore di carico – sezionatore di terra – catena di interblocco del coperchio anteriore.

Disposizioni relative a serrature a chiave e lucchetti.

Caratteristica 4: Design compatto e modulare

Larghezza minima di 375 mm per unità.

Espandibile su entrambi i lati.

Caratteristica 5: Sistema del gas di facile manutenzione

Valvole autosigillanti; manometro gas con zona di bassa pressione contrassegnata in rosso.

Applicazioni

1. Reti di distribuzione secondarie (complessi residenziali e commerciali)

2. Stazioni di raccolta dell'energia eolica/solare (adattabilità ambientale)

3. Locali quadri di comando dell'hub di ricarica EV

4. Alimentatori di backup del data center

5. Reti ad anello di impianti industriali

Domande e risposte --- Approfondimento sulle caratteristiche del prodotto

Q1: Il blocco del gas basso influisce sulla normale velocità di funzionamento?

R: No. Sotto pressione normale, l'interblocco è trasparente. Solo in caso di perdite di gas (ad esempio a causa dell'invecchiamento della guarnizione) il blocco si attiva, in genere dopo più di 10 anni. Aggiunge zero ritardo durante la commutazione di routine.

Q2: Qual è l'intervallo tipico di ricarica del gas?

R: Per la versione SF6, >20 anni in condizioni normali. L'interblocco di basso livello di gas attiverà un allarme molto prima del livello critico, consentendo la manutenzione pianificata.

D3: L'RMU con custodia metallica del sistema di interblocco a basso gas è adatto per l'automazione della rete intelligente?

R: Assolutamente. Ciascuna unità fornisce contatti ausiliari per allarme gas basso, stato di blocco e posizione dell'interruttore, compatibile con IEC 61850 tramite RTU.

Dettagli di produzione

Processo di produzione

●Lugao Power Co., Ltd. produce ogni involucro metallico del sistema di interblocco a basso gasRMUin una camera bianca di Classe 100.000 per il riempimento di gas. Fasi chiave della produzione:

1. Taglio laser del serbatoio e saldatura robotizzata: test di tenuta dell'elio (<1×10⁻⁶ mbar·L/s).

2. Essiccazione e degasaggio sotto vuoto --- contenuto di umidità ≤ 10 ppm.

3. Gruppo di interblocco meccanico: test di resistenza di 5.000 cicli.

4. Calibrazione dell'interblocco del gas basso: utilizzando pressostati di precisione e meccanismi a camma.

5. Test elettrico finale: resistenza alla frequenza di alimentazione (42 kV/1 min per unità da 12 kV).

6. Numero di serie univoco: tracciabile ai certificati delle materie prime.

Controllo di qualità

Ogni RMU è sottoposta al test di accettazione in fabbrica (FAT) al 100% secondo IEC.

●funzione di blocco del flusso del gas verificata su tre punti di pressione: normale, allarme, blocco.

Misurazione della scarica parziale <5pC a 1,2Ur.

Certificazioni e garanzia di qualità

Perché scegliere Lugao Power Co., Ltd.?

● Oltre 15 anni nel settore dei quadri di media tensione.

● Supporto per il ciclo di vita: pezzi di ricambio garantiti per 10 anni.

● Progettazione personalizzata: aggiunta di monitoraggio remoto del basso livello di gas, riscaldatore o TA.

"Quando acquisti una RMU con custodia metallica per sistema di interblocco a basso gas da Lugao, non ottieni solo un prodotto, ma un partner per la sicurezza della rete."

Imballaggio e consegna

Confezione

1. RMU individuale: sigillata in busta PE antistatica + essiccante.

2. Imbottitura: schiuma EPE da 30 mm all'interno della cassa di legno.

3. Cassa esterna: compensato trattato termicamente (conforme a ISPM-15 per l'esportazione).

4. Marcatura: Fragile, baricentro, etichetta riempita di gas, avvertenza di interblocco.

Consegna

1. Porto: Shanghai/Ningbo.

2. Tempi di consegna: 25 giorni lavorativi per le unità standard 630A (ordine campione 15 giorni).

3. Documenti di spedizione: lista di imballaggio, fattura commerciale, polizza di carico, rapporti di prova, certificato di calibrazione dell'interblocco.

Nota sul trasporto del gas

Le unità riempite con gas SF6 o ecologico vengono spedite come “merci non pericolose” ai sensi della norma UN 3166 (macchinari con gas). Tutte le valvole sigillate e protette.

Domande frequenti

Q1: Qual è il periodo di garanzia per l'RMU con custodia metallica del sistema di interblocco a basso gas?

R: Lugao Power fornisce 12 mesi dalla data di messa in servizio o 18 mesi dalla spedizione (a seconda di quale data sia precedente). Il meccanismo di blocco del gas basso è coperto per 5 anni.

Q2: È possibile bypassare l'interblocco di livello basso del gas in caso di emergenza?

R: No, in base alla progettazione. Il bypass comprometterebbe la sicurezza. Forniamo invece un kit di ricarica temporanea del gas per ripristinare la pressione entro 30 minuti. Seguire sempre il lockout-tagout.

Q3: Fornite formazione sull'installazione?

R: Sì. Offriamo guida video remota gratuita e formazione in loco per ordini superiori a 10 unità.

Q4: Come posso verificare la funzione di blocco del gas basso prima dell'installazione?

R: Utilizzare la porta per test sul monitor della densità del gas. Rilascia lentamente il gas: alla soglia di allarme (0,03 MPa) sentirai un relè di allarme; alla soglia di blocco (0,02MPa) l'albero di azionamento dell'interruttore si blocca meccanicamente. Ciò è dimostrato nel nostro video di fabbrica.

Q5: Questa RMU è compatibile con il gas privo di SF6?

R: Sì. Lugao Power offre un sistema di interblocco a basso consumo di gas RMU con custodia metallica con miscela N2/SF6 (70%/30%) o gas a base di C4-FN. （Le soglie del mezzo gas e di interblocco sono configurate in base al sistema di isolamento selezionato.）Le soglie della pressione di interblocco vengono ricalcolate per ciascun tipo di gas.
