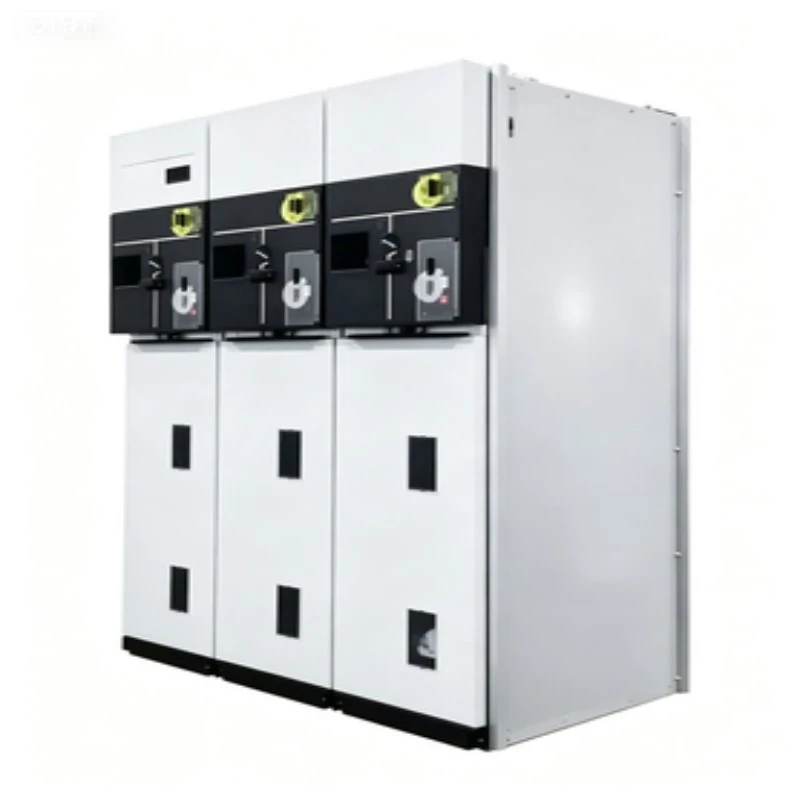

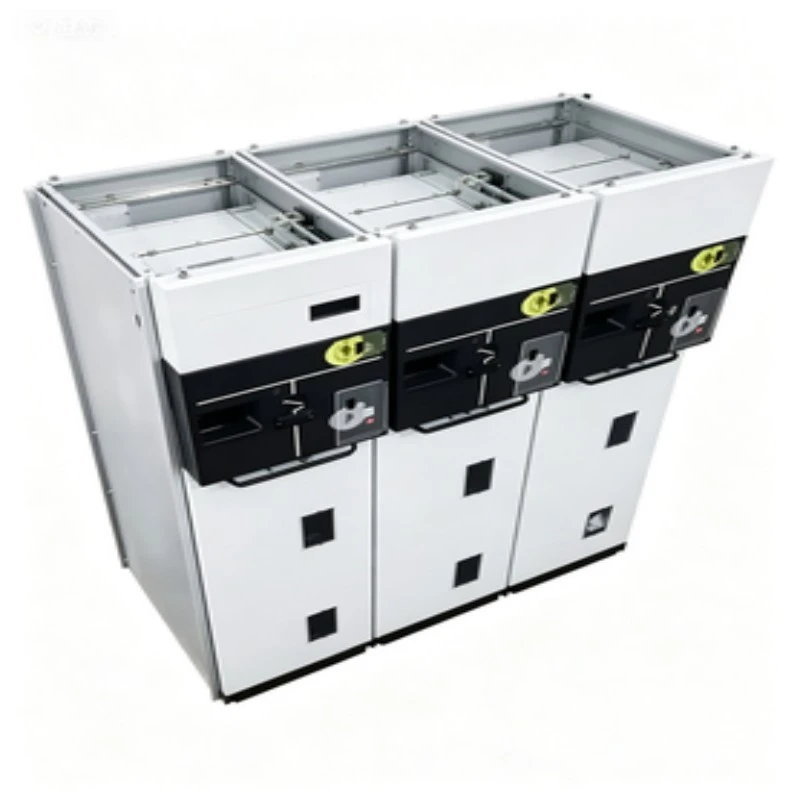

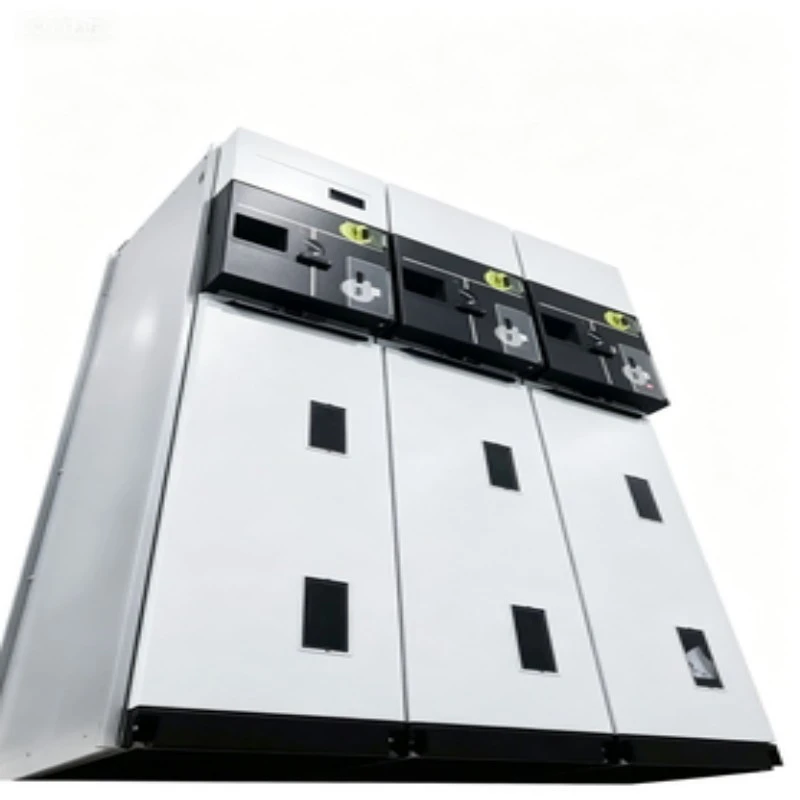

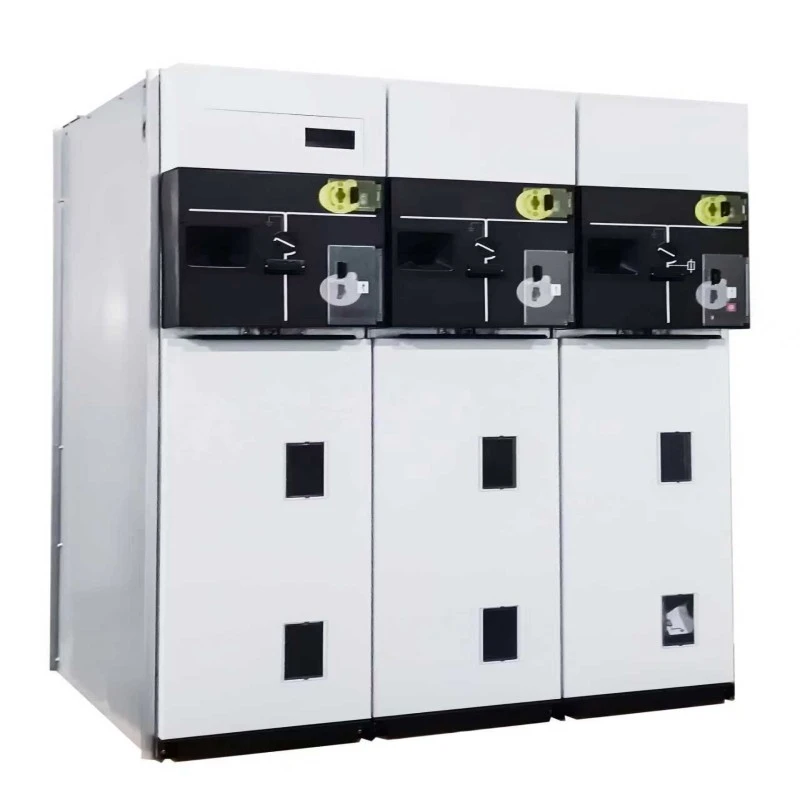

Ring Main Unit Sf6 Quadro estraibile

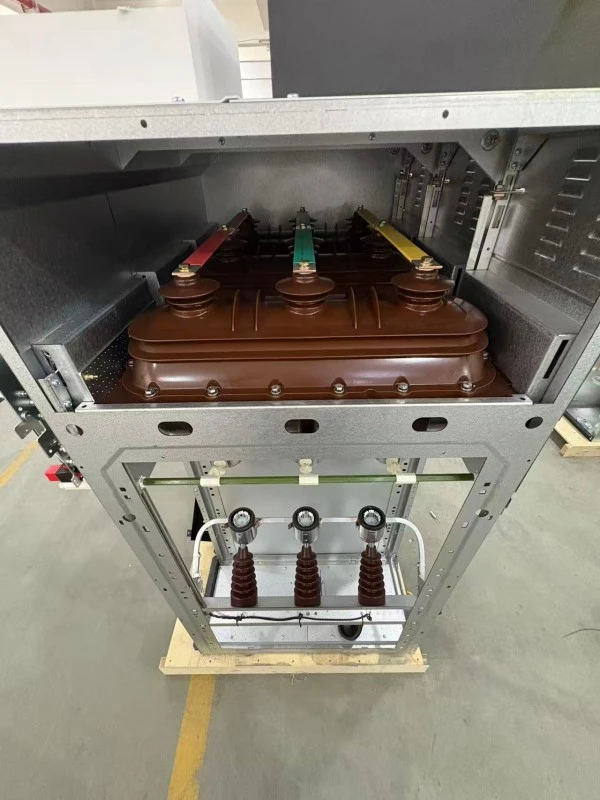

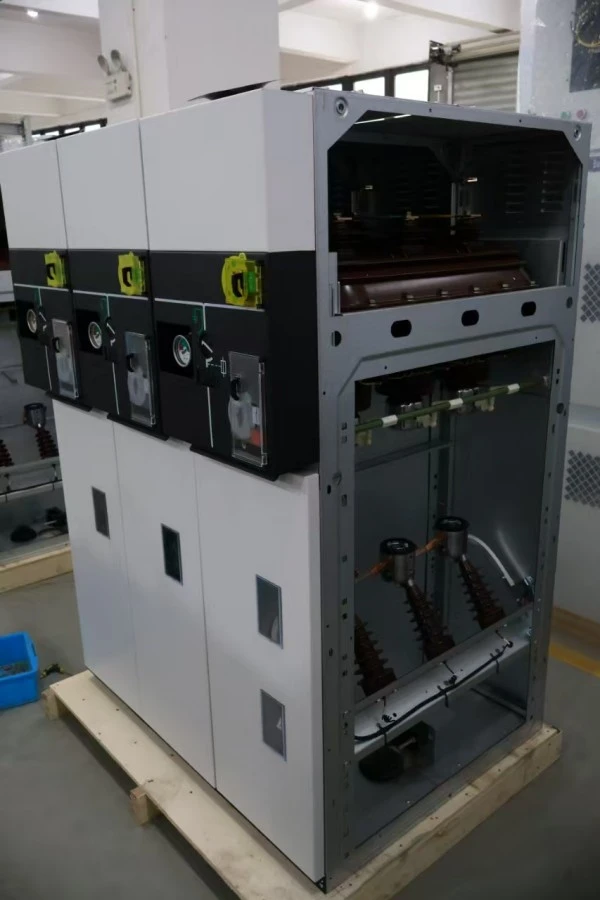

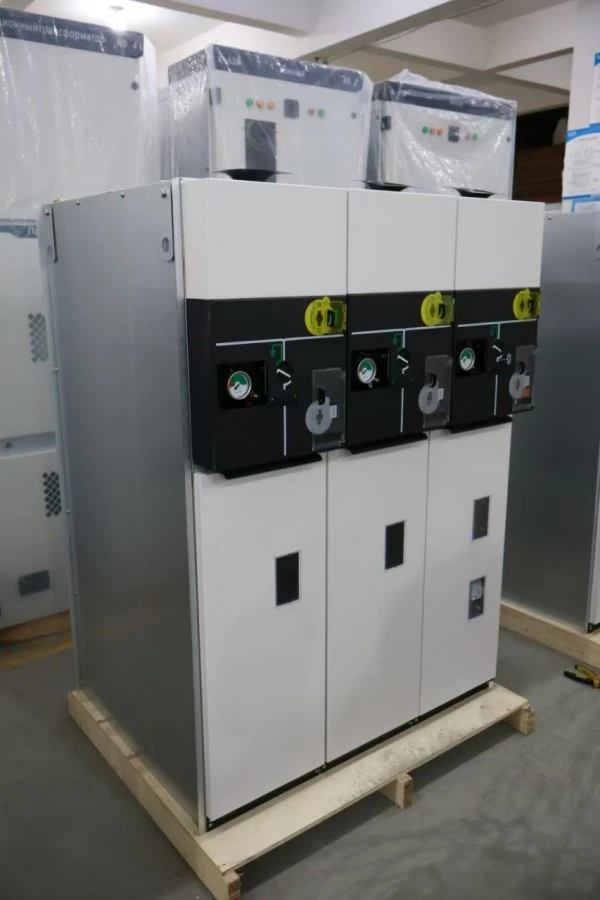

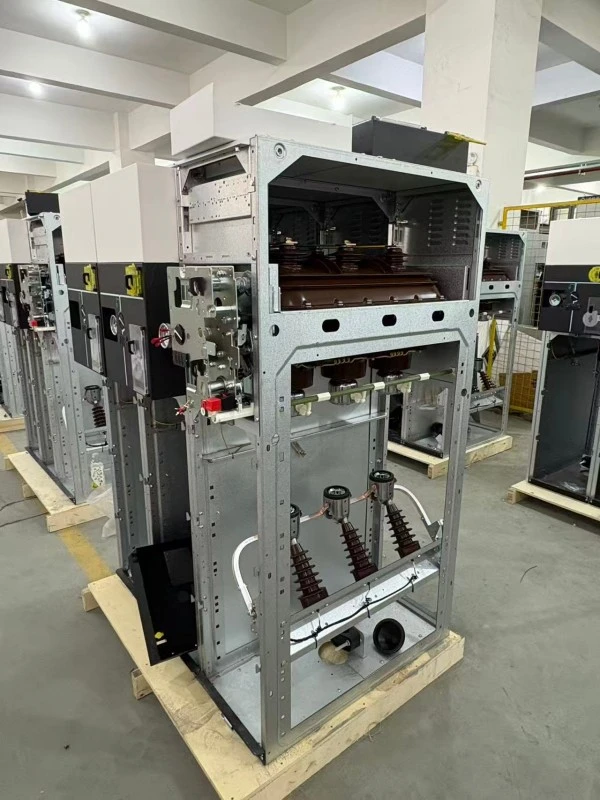

Cos'è il quadro estraibile Ring Main Unit SF6?

ILquadriè un quadro isolato in SF6, assemblato in fabbrica, con involucro metallico, progettato per reti ad anello di media tensione (fino a 24kV/36kV). A differenza del tipo fissoRMU, questa versione estraibile è dotata di dispositivi di commutazione rimovibili montati su camion, in genere un interruttore automatico in vuoto o un sezionatore di carico in SF6 che può essere fisicamente estratto dall'involucro per manutenzione, ispezione o sostituzione senza diseccitare l'intera sbarra collettrice.

Cosa può fare?

Questo quadro estraibile Ring Main Unit SF6 svolge tre funzioni critiche nella distribuzione dell'energia:

1. Connessione di rete ad anello --- Collega gli alimentatori in entrata da due direzioni, consentendo un'alimentazione ridondante.

2. Protezione del trasformatore --- Commuta e protegge i trasformatori di distribuzione fino a 2500 kVA utilizzando fusibili integrati o un interruttore automatico.

3. Isolamento per la manutenzione---Il meccanismo estraibile fornisce uno spazio di rottura visibile, garantendo assoluta sicurezza per il personale che lavora a valle.

4. Interruzione per guasto --- Interrompe correnti di cortocircuito fino a 25 kA.

5. Test e messa a terra dei cavi: l'interruttore di terra e le porte per test dei cavi consentono un funzionamento sicuro dei cavi.

Ogni quadro SF6 RMU di Lugao Power è conforme alla norma IEC 62271-200, offrendo sia capacità di chiusura/interruzione del carico che resistenza alla corrente di guasto in un ingombro compatto (larghezza minima di 450 mm per pannello).

Parametro del prodotto (specifica)

Nota: i parametri tecnici possono variare in base alla configurazione selezionata. Si prega di contattare Lugao Power per la scheda tecnica finale.

Caratteristica e applicazione del prodotto

Domande e risposte sulle funzionalità – Comprendere il vantaggio dei prelievi

D1: Cosa rende il design estraibile migliore di un RMU fisso?

R: Una RMU fissa richiede la diseccitazione completa del pannello per la manutenzione del quadro. Con un quadro estraibile Ring Main Unit sf6, è sufficiente spostare il modulo di commutazione nella posizione "scollegato" o "test". La sbarra collettrice rimane sotto tensione e i circuiti a valle possono essere sottoposti a manutenzione in sicurezza. I tempi di inattività si riducono da ore a minuti.

Q2: Come faccio a sapere che il carrello estraibile è nella posizione corretta?

R: Il design di Lugao Power prevede tre distinte posizioni meccaniche: Connesso, Test e Disconnesso, ciascuna con feedback tattile, indicatori visivi sul camion e contatti ausiliari per il monitoraggio SCADA remoto. Una serranda di sicurezza copre automaticamente i contatti fissi quando il carrello viene ritirato.

D3: Il gas SF6 è esente da manutenzione in questo modello estraibile?

R: Sì. Il serbatoio dell'SF6 è sigillato a vita (≥30 anni in condizioni normali). Il meccanismo estraibile si trova nel compartimento a bassa tensione o nell'area anteriore del carrello, non all'interno del serbatoio del gas. Pertanto, il ritiro dell'interruttore non disturba la pressione dell'SF6 o l'integrità dielettrica. Questo è un elemento chiave di differenziazione dell'unità principale ad anello estraibile SF6.

Q4: Questa RMU supporta il controllo remoto?

R: Sì. I carrelli estraibili possono essere dotati di meccanismi motorizzati e sensori di feedback della posizione, consentendo l'inserzione/estrazione remota completa, compatibile con la messaggistica GOOSE IEC 61850.

Applicazioni adatte per quadri isolati in SF6

Dettagli di produzione

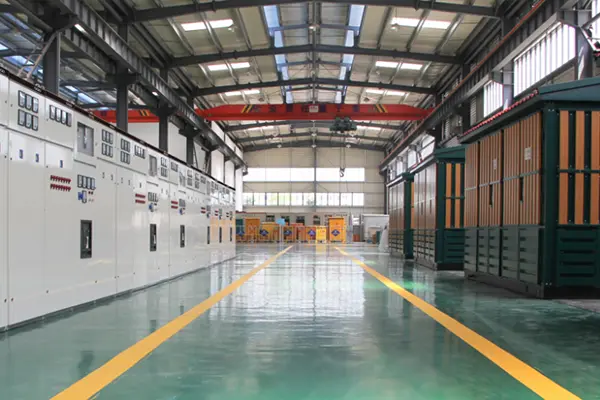

Ogni quadro estraibile Ring Main Unit sf6 è prodotto nel nostro stabilimento certificato ISO 9001 con linee di assemblaggio dedicate per varianti fisse ed estraibili.

Fasi chiave della produzione:

1. Fabbricazione del serbatoio: acciaio inossidabile da 3 mm, saldatura laser robotizzata, test di tenuta dell'elio al 100% (tasso di perdita <1×10⁻⁶ mbar·L/s).

2. Elaborazione SF6 --- Riempimento del vuoto con punto di rugiada ≤ -50°C, pressione calibrata a 20°C di riferimento.

3. Gruppo carrello estraibile --- Binari di guida di precisione, rulli antifrizione, contatti primari autoallineanti (rame argentato, spessore 12μm).

4. Regolazione degli interblocchi --- Ogni unità viene sottoposta a 200 cicli di inserimento/estrazione per verificare gli interblocchi meccanici.

5. Test ad alta tensione --- Resistenza alla frequenza di alimentazione: 42 kV/1 min (unità da 12 kV); scarica parziale <5pC a 1,2Ur.

6. Test di aumento della temperatura --- A 1,1× corrente nominale, tutti i punti entro i limiti standard.

7. Numero di serie univoco --- Inciso sia sulla custodia che sul carrello estraibile per una tracciabilità completa.

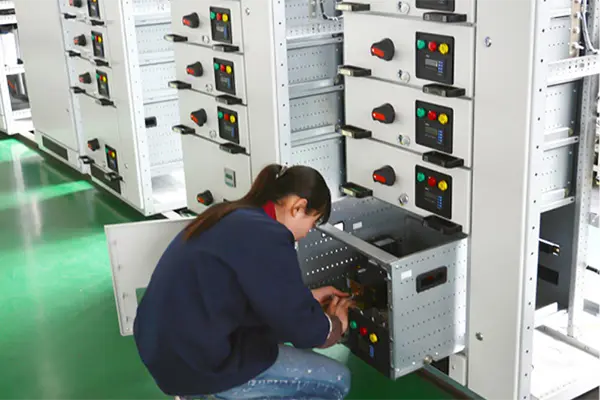

Punti di controllo del controllo qualità

Confezione

Ogni pannello di quadro estraibile Ring Main Unit sf6 è imballato singolarmente per l'esportazione:

Marcature sulla cassa:

1. “Riempimento di gas SF6 – Non far cadere”

2. "Carrello estraibile all'interno: maneggiare con cura"

3. Baricentro, punti di sollevamento, etichette fragili

Il carrello estraibile viene spedito all'interno del quadro (in posizione Scollegato) per evitare danni. Per ordini con più camion, è disponibile un imballaggio separato opzionale.

Post-vendita e garanzia

Periodo di garanzia:

12 mesi dalla data di messa in servizio o 18 mesi dalla data di spedizione (a seconda di quale evento si verifica per primo).

Cosa è coperto:

1. Tutte le parti meccaniche compreso carrello estraibile, interblocchi, serrande

2. Sistema di gas SF6 (eccetto ricarica di gas dovuta a perdite del cliente)

3. Contatti primari e secondari

4. Meccanismo dell'interruttore di terra

Cosa non è coperto:

1. Danni dovuti a ritiro/inserimento improprio

2. Modifiche al cablaggio esterno

3. Atti naturali (alluvioni, fulmini)

4. Materiali di consumo (fusibili, spie)

Impegni di servizio:

1. Risposta alla richiesta tecnica: entro 2 ore (giorni lavorativi)

2. Invio pezzi di ricambio: entro 24 ore

3. Risoluzione dei problemi da remoto: supporto tramite videochiamata gratuito

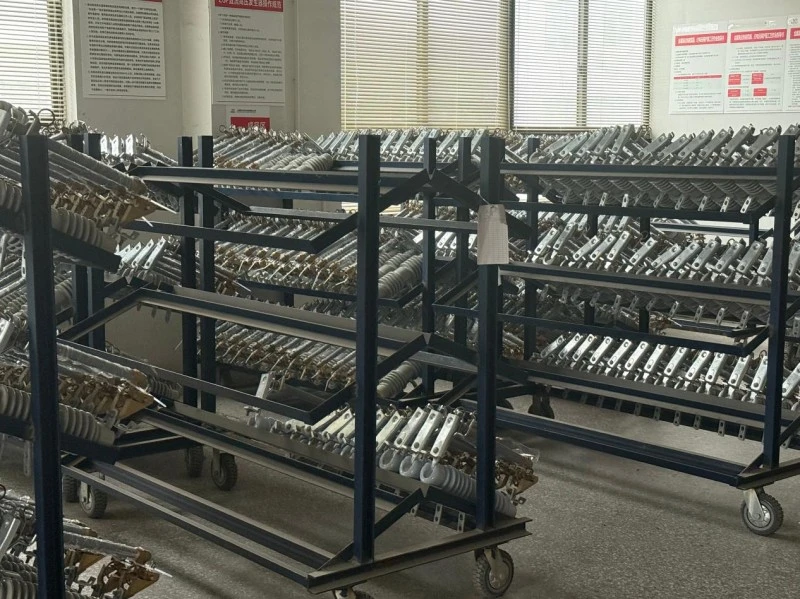

Produzione e controllo qualità

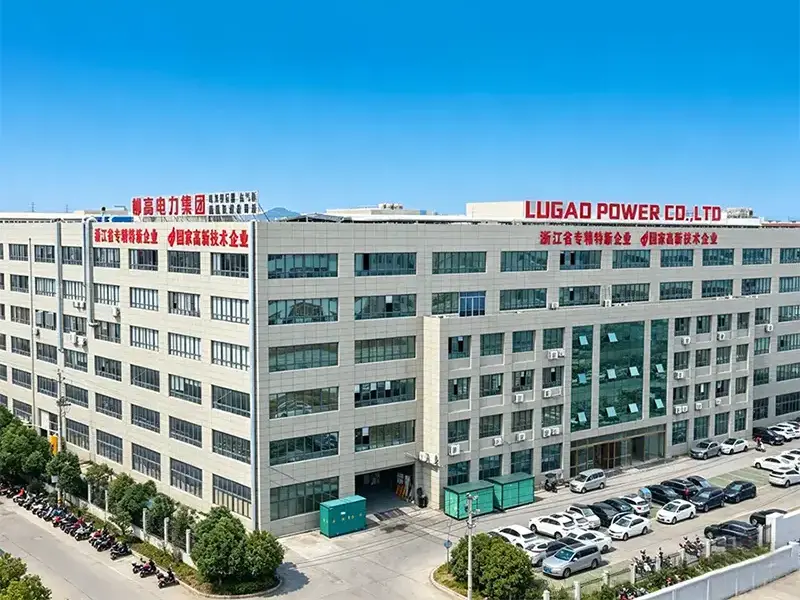

Lugao Power Co., Ltd. è specializzata nella ricerca e sviluppo e nella produzione di apparecchiature per la trasmissione e la distribuzione di energia ad alta, media e bassa tensione, inclusi trasformatori,quadri, interruttori automatici, sezionatori e relativi prodotti elettrici.

Con capacità interne di produzione, ingegneria e test, Lugao Power fornisce soluzioni OEM/ODM personalizzate e soluzioni complete di distribuzione dell'energia per servizi pubblici, impianti industriali, progetti di energia rinnovabile e applicazioni infrastrutturali in tutto il mondo.
