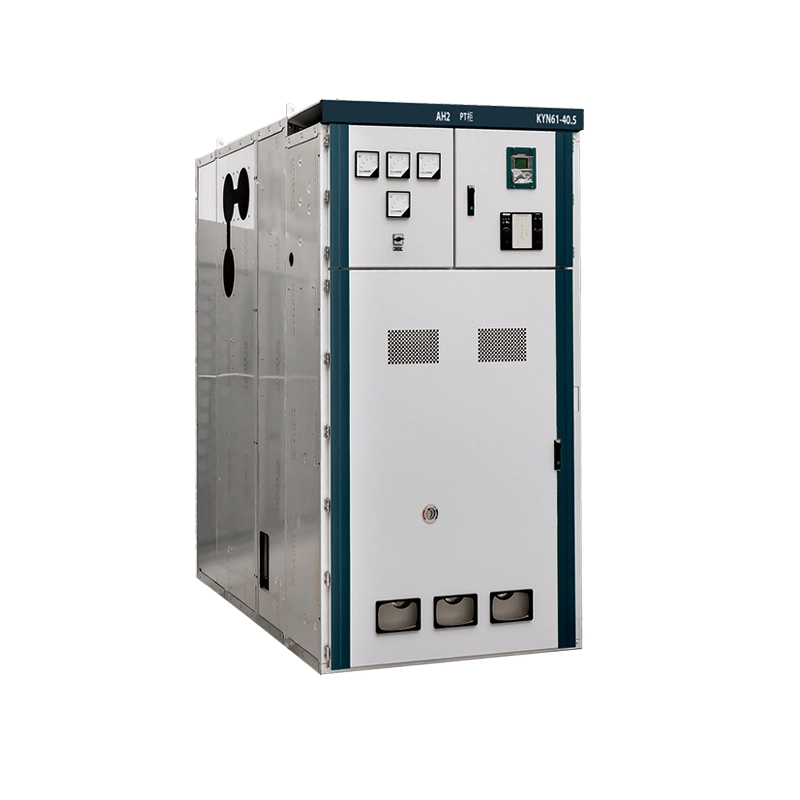

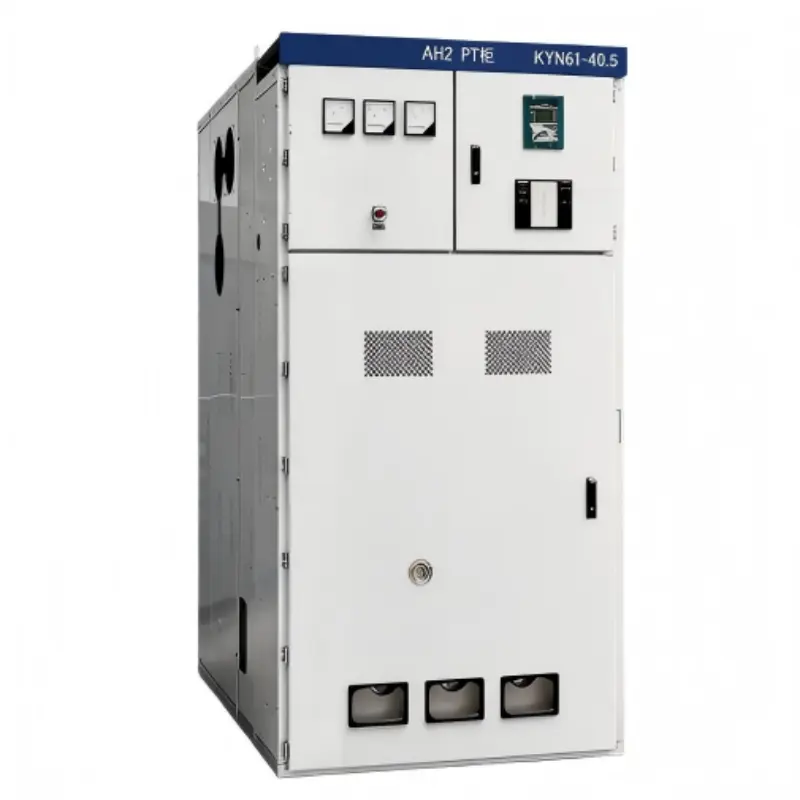

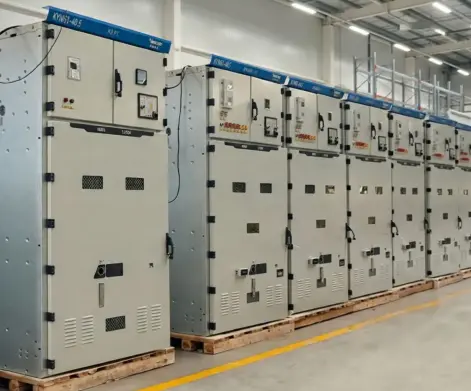

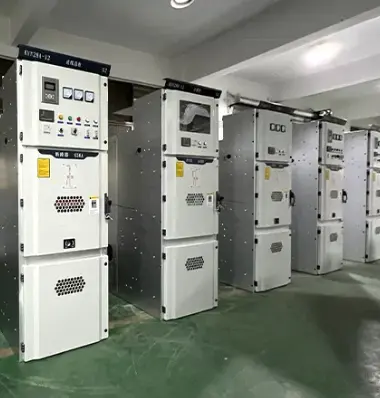

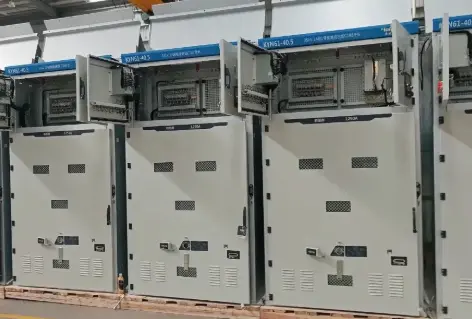

Quadro di comando a pannello isolato in aria ad alta tensione KYN

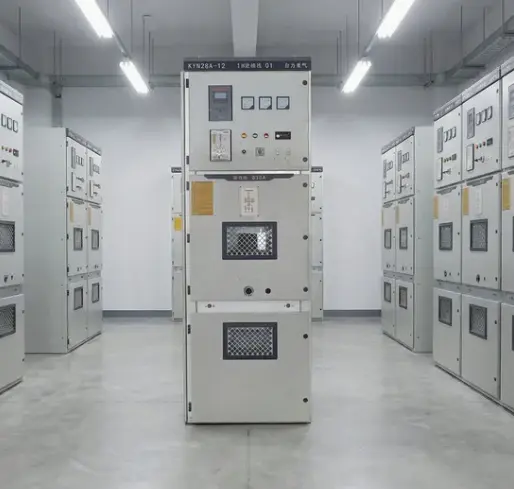

Che cos'è il quadro elettrico a pannello isolato in aria ad alta tensione KYN?

Il quadro è un gruppo di quadri di media tensione per interni, rivestito in metallo, isolato in aria, progettato per sistemi di alimentazione CA trifase funzionanti da 3,6 kV a 40,5 kV, 50 Hz o 60 Hz.

La designazione "KYN" segue la denominazione standard nazionale cinese

K – rivestito in metallo

Y – tipo carretto

N – interno

A differenza dei quadri isolati in gas (GIS) che utilizzano SF6, la serie KYN si basa sull'aria atmosferica come mezzo dielettrico primario tra le parti sotto tensione e la terra.

Cosa può fare?

Questo quadro elettrico a pannello isolato in aria ad alta tensione KYN funge da hub centrale per il controllo, la protezione e l'isolamento delle apparecchiature elettriche ad alta tensione. Le sue funzioni principali includono:

1. Ricevere e distribuire energia elettrica: la sbarra collettrice principale riceve energia in entrata da un trasformatore o generatore, quindi la distribuisce a più alimentatori in uscita. Ogni alimentatore può essere commutato in modo indipendente.

2. Protezione dai guasti elettrici: gli interruttori automatici in vuoto integrati (alloggiati in un carrello rimovibile) scattano automaticamente in pochi millisecondi quando rilevano condizioni di sovraccarico, cortocircuito o guasto a terra. I trasformatori di corrente rilevano il guasto; i relè di protezione avviano il comando di sgancio.

3. Isolare l'attrezzatura per la manutenzione: il carrello può essere estratto in una posizione "scollegata", creando un traferro visibile tra l'interruttore e i contatti primari fissi. Gli otturatori si chiudono automaticamente sui contatti fissi sotto tensione, consentendo l'ispezione sicura dell'interruttore senza diseccitare l'intera sbarra collettrice.

4. Fornire misurazione e monitoraggio in tempo reale – I trasformatori di corrente (TA) e i trasformatori di tensione (TV) montati nel vano cavi alimentano i segnali ad amperometri, voltmetri, analizzatori della qualità dell'alimentazione e unità terminali remote (RTU).

5. Abilitazione della messa a terra sicura: un sezionatore di terra ad azionamento manuale, interbloccato meccanicamente con la posizione del carrello, consente la messa a terra sicura del lato cavo prima dell'inizio dei lavori di manutenzione.

6. Coordinazione con relè di protezione: i moderni relè basati su microprocessore (opzionali) forniscono protezione da sovracorrente direzionale, differenziale, da guasto a terra ristretta e da guasto dell'interruttore. La comunicazione tramite Modbus o IEC 61850 consente l'integrazione nei sistemi SCADA.

In sostanza, il quadro elettrico a pannello isolato in aria ad alta tensione KYN è il cavallo di battaglia delle reti a media tensione: robusto, trasparente (isolato in aria in modo da poter vedere cosa sta succedendo) ed economico per le installazioni interne.

Parametri del prodotto

Vantaggi del prodotto

1. Vera costruzione rivestita in metallo con compartimentazione

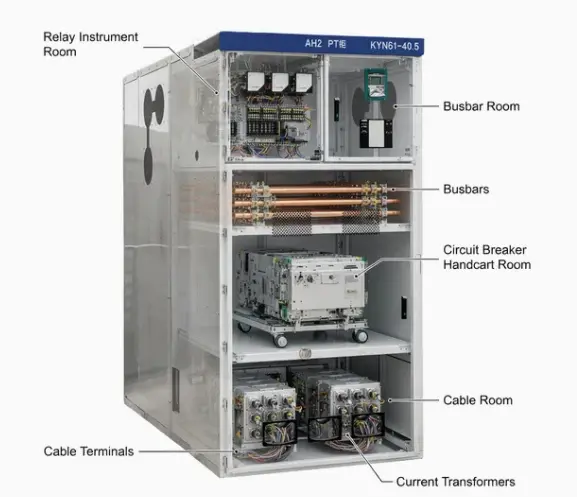

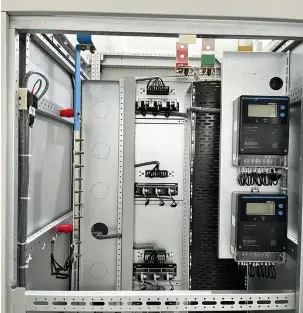

Il nostro quadro KYN divide il quadro in quattro scomparti completamente segregati:

● Vano sbarre (posteriore superiore)

● Scomparto per il carretto a mano (centro anteriore)

● Vano cavi (in basso sul retro)

● Vano strumenti a bassa tensione (parte superiore anteriore)

Ogni compartimento è separato da barriere in acciaio zincato di spessore 3 mm con coperture di accesso imbullonate. Questa segregazione consente:

● Contenimento del guasto: se si verifica un arco interno in un compartimento, non può diffondersi ai compartimenti adiacenti. Il nostro progetto ha superato i test IAC AFLR fino a 40 kA per 1 secondo.

● Sicurezza del personale: gli operatori possono aprire la porta dello scomparto interruttore per accedere con il carrello a mano mentre le sbarre rimangono sotto tensione ma completamente racchiuse dietro barriere fisse in acciaio.

● Manutenzione parallela: i lavori sulle terminazioni dei cavi possono proseguire mentre è in corso la manutenzione del compartimento interruttore.

2. Otturatori automatici per la protezione dei contatti in tensione

Quando il carrello si sposta dalla posizione collegata a quella di prova, le serrande in acciaio inossidabile scorrono automaticamente sui contatti primari fissi (lati linea e lato carico). Caratteristiche principali:

● Materiale: acciaio inossidabile spesso 3 mm (non alluminio o plastica)

● Funzionamento: a molla, a prova di guasto (le persiane si chiudono anche se la molla del meccanismo si rompe - la gravità aiuta)

● Interblocco: le persiane non possono essere aperte manualmente a meno che il carretto non venga rimosso e venga utilizzato uno speciale strumento di sblocco (impedisce l'accesso non autorizzato)

● Isolamento: gli otturatori sono rivestiti con 2 mm di resina epossidica isolante sul lato posteriore per evitare tensioni indotte

3. Isolamento dell'aria – Nessun gas SF6

A differenza dei quadri isolati in gas (GIS), i quadri a pannello isolati in aria ad alta tensione KYN utilizzano solo l'aria atmosferica come mezzo isolante. Ciò offre molteplici vantaggi:

● Zero emissioni di gas serra: l'SF6 ha un potenziale di riscaldamento globale pari a 23.500 volte quello della CO2. Le autorità di regolamentazione nell’UE e in molti stati degli Stati Uniti stanno limitando l’uso dell’SF6. KYN isolato in aria è la scelta a prova di futuro.

● Non sono necessarie attrezzature per la gestione del gas: GIS necessita di costosi carrelli per il gas, manometri, rilevatori di perdite e tecnici certificati per il rifornimento. KYN non ha bisogno di nessuno di questi.

● Traferri visivamente verificabili: gli operatori possono vedere i contatti aperti o lo spazio tra il carrello e i contatti fissi. Le apparecchiature SF6 nascondono tutto dietro involucri sigillati.

● Minori costi del ciclo di vita: nessuna ricarica di gas, nessun test periodico dell'umidità, nessuna sostituzione della guarnizione. L'aria è gratuita.

5. Elevata capacità di resistenza al cortocircuito

NostroQuadro KYNraggiunge:

● Corrente nominale di breve durata – Fino a 50 kA per 3 secondi

● Corrente nominale di tenuta di picco – Fino a 125 kA

● Classificazione arco interno – IAC AFLR 40kA/1s (accessibile frontale, laterale, posteriore)

Questi valori superano i requisiti tipici delle utenze (solitamente 25 kA o 31,5 kA per 3 secondi). L’elevata capacità di resistenza deriva da:

● Staffe di supporto per sbarre collettrici da 2,5 mm piegate in due

● Sbarre in rame argentato con coppia di serraggio minima di 70 Nm

● Manicotti delle sbarre isolati per evitare scariche elettriche fase-fase sotto vibrazione.

Caratteristiche del prodotto

Dettagli di produzione

Telaio e custodia

1. Materiale: telaio in acciaio laminato a freddo da 2,5 mm; Barriere del compartimento da 3,0 mm

2. Formatura: taglio laser, punzonatura CNC, saldatura MIG robotica

3. Rivestimento: processo in nove fasi: primer E-coat + rivestimento in polvere di poliestere, spessore 100-120 μm. Nebbia salina >1000 ore

4. Colore: RAL 7035 (grigio chiaro) standard

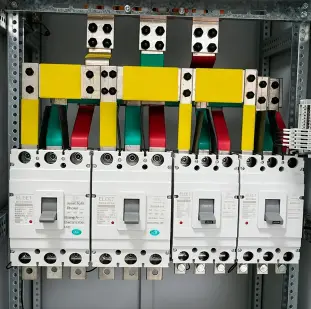

Sistema di sbarre

1. Rame: 99,95% E-Cu, conduttività ≥58 MS/m

2. Giunti: argentati (10μm) + rondelle Belleville, serrate a 70 Nm con marcatura in vernice rossa

3. Isolamento: guaine termorestringenti ignifughe, scarica parziale <5pC a 15kV

4. Isolanti di supporto: epossidici con riempitivo di silice, dispersione ≥ 20 mm/kV

Produzione di carretti a mano

1. Telaio: nero verniciato a polvere; quattro rulli in nylon MoS2 (capacità di carico 500 kg ciascuno)

2. Rack: vite ACME, 10 giri da test a collegato, coppia <15 Nm

3. Montaggio dell'interruttore: imbullonato direttamente per Lugao VCB o ABB VD4/Siemens 3AH

4. Contatti ausiliari: 8NO+8NC, argento-nichel, 10A a 250V CA

Imballaggio, spedizione e servizio post-vendita

Imballaggio e spedizione

Ogni quadro elettrico rivestito in metallo KYN isolato in aria è protetto con pellicola resistente all'umidità, schiuma o protezioni angolari e imballato in casse di legno per l'esportazione o pallet rinforzati in base ai requisiti di spedizione. I carrelli, gli strumenti e gli accessori degli interruttori automatici sottovuoto possono essere fissati o protetti separatamente per ridurre i movimenti durante il trasporto. La spedizione può essere organizzata tramite trasporto marittimo o terrestre a seconda della destinazione del progetto.

Servizio post-vendita

Lugaofornisce supporto tecnico per l'installazione, la messa in servizio e il funzionamento in base all'accordo d'ordine confermato. Disegni elettrici, schemi elettrici secondari, istruzioni operative e rapporti sui test di routine possono essere forniti prima della spedizione. I termini di garanzia e il supporto per i pezzi di ricambio sono forniti in base al contratto e all'accordo tecnico confermato.
