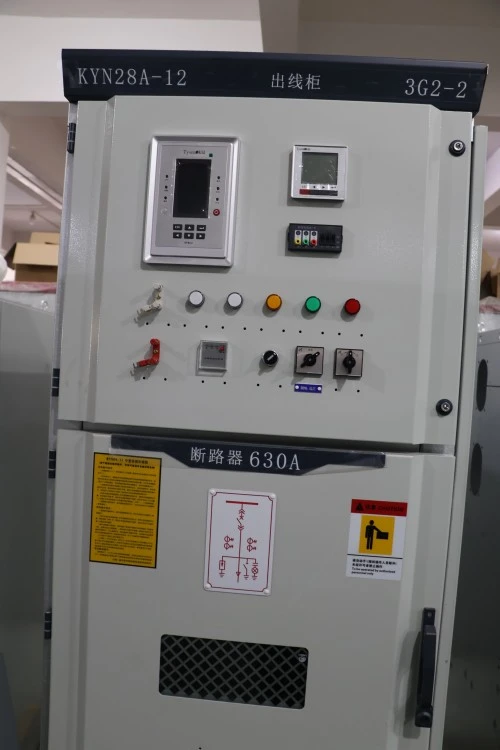

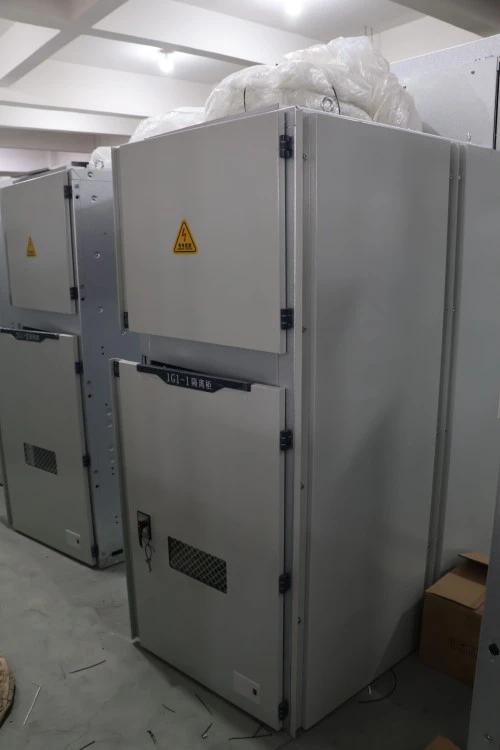

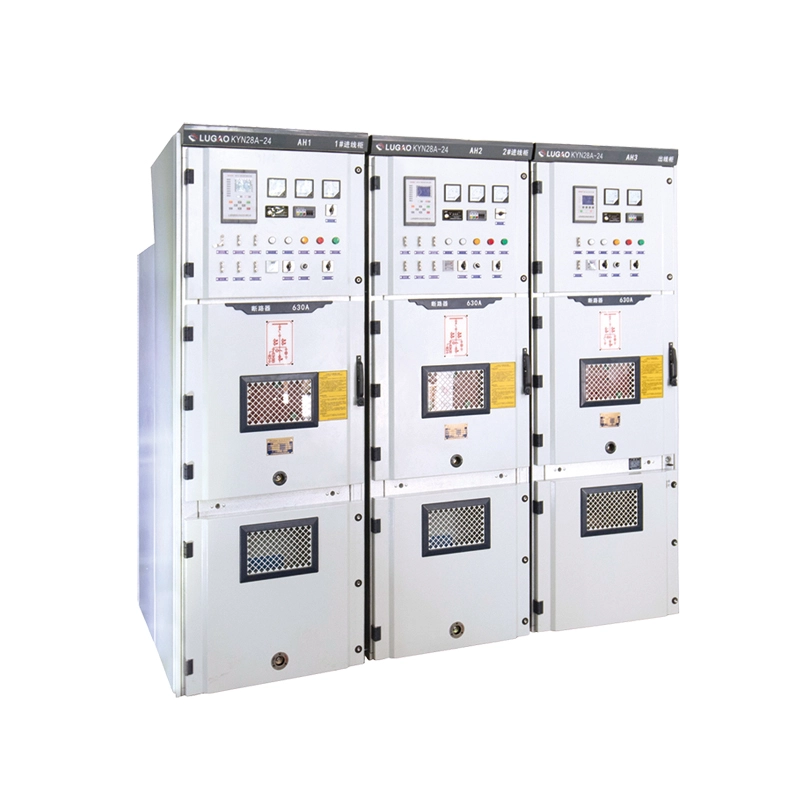

Quadro di tipo estraibile corazzato per sottostazione KYN da 35 kV

Cos'è questa attrezzatura?

Il quadro di tipo estraibile corazzato per sottostazione KYN da 35 kV è un quadro assemblato in fabbrica, con custodia metallica,quadri ad alta tensione per interniprogettato per sistemi di alimentazione CA trifase da 40,5 kV (35 kV nominali). Appartiene alla serie KYN e viene utilizzato nelle sottostazioni dei servizi pubblici, nelle centrali elettriche industriali, nei grandi complessi commerciali e nelle stazioni di raccolta delle energie rinnovabili.

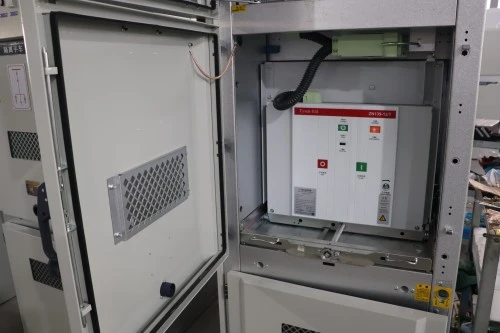

A differenza dei quadri di tipo fisso in cui gli interruttori sono imbullonati in posizione, questo tipo estraibile corazzato è dotato di un carrello interruttore mobile che può essere fatto scorrere in tre posizioni distinte: operativo, prova/isolato ed estratto. Questo design consente di sostituire un interruttore difettoso in pochi minuti senza diseccitare l'intera sbarra collettrice: un vantaggio fondamentale per l'alimentazione continua.

Cosa fa?

La funzione principale di questa apparecchiatura è ricevere potenza in ingresso di 35 kV da un trasformatore o da una linea aerea, proteggere la rete a valle con interruttori automatici e distribuire elettricità agli alimentatori in uscita come motori a media tensione, trasformatori secondari, banchi di condensatori o grandi carichi industriali. Il quadro di tipo estraibile corazzato per sottostazione KYN da 35 kV fornisce inoltre:

● Isolamento: disconnessione visibile per una manutenzione sicura

● Protezione – Sovracorrente, guasto a terra e intervento per cortocircuito tramite relè o IED

● Metering – Misurazione di tensione e corrente per SCADA di sottostazioni

● Interblocco: sistema meccanico a cinque misure di prevenzione per eliminare l'errore umano

Scomposizione del codice modello

Caratteristica e applicazione del prodotto

Caratteristica del prodotto

Caratteristica 1: Vera costruzione estraibile corazzata

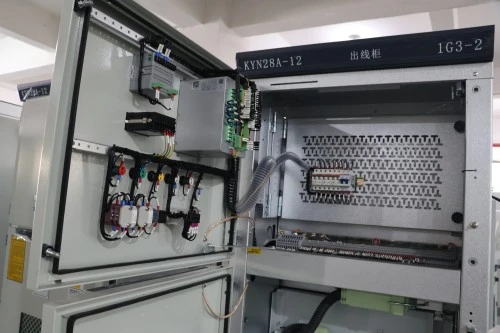

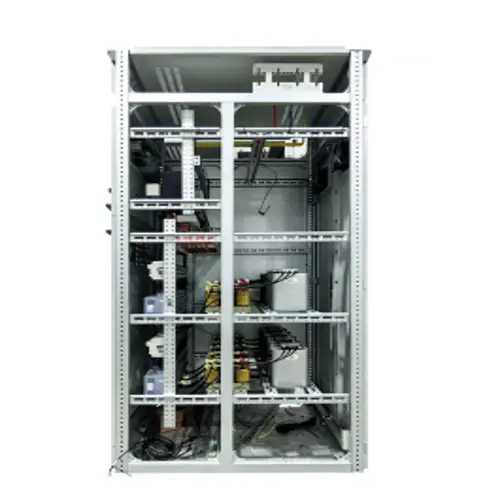

Il quadro estraibile con custodia metallica è dotato di scomparti separati in lamiera d'acciaio per l'interruttore, la sbarra collettrice, la terminazione del cavo e il controllo a bassa tensione. Ciascun compartimento è collegato a terra e isolato dalla propagazione dell'arco elettrico.

Caratteristica 2: Interblocco meccanico a cinque misure di prevenzione

Il sistema a cinque misure di prevenzione è completamente meccanico e non dipende dal software. Previene fisicamente:

1. Chiusura dell'interruttore con sezionatore di terra chiuso

2. Apertura del coperchio anteriore con l'interruttore chiuso

3. Spostare l'interruttore tra le posizioni quando è sotto tensione

4. Azionamento dell'interruttore di messa a terra con conduttori sotto tensione

5. Chiusura dell'interruttore senza alimentazione di controllo

Caratteristica 3: Contenimento dei guasti da arco elevato

Classificazione dell'arco interno (IAC) testata a 31,5 kA per 1 secondo. Le alette ad arco dirigono la pressione verso l'alto e lontano dagli operatori.

Caratteristica 4: Affidabilità dell'isolamento ad alta tensione

Le distanze tra fase e fase e tra fase e terra superano i minimi previsti dalla norma IEC 62271-200. Tutte le sbarre sono isolate termoretraibili o rivestite con schermatura anti-corona.

Caratteristica 5: Monitoraggio intelligente e funzionamento remoto

IED standard (dispositivo elettronico intelligente) con messaggistica RS485/Modbus o IEC 61850 GOOSE. Monitoraggio in tempo reale della posizione dell'interruttore, dello stato di carica della molla, dell'SF6 (se utilizzato), della temperatura e della scarica parziale.

Specifiche del prodotto

Perché scegliere Lugao Power Co., Ltd. rispetto alla concorrenza?

Perché i clienti ci scelgono ripetutamente:

Non risparmiamo sugli spazi di isolamento, sul materiale delle sbarre collettrici o sulla robustezza degli incastri. Ogni quadro KYN che lascia la nostra fabbrica viene sottoposto a un test completo di resistenza a 95 kV, non a un test "di routine" a tensione ridotta. Forniamo anche schemi elettrici specifici del pannello in CAD e PDF, non modelli generici.

Imballaggio, consegna e servizio post-vendita

Confezione

Ogni pannello di quadro corazzato di tipo estraibile per sottostazione KYN da 35 kV è avvolto in carta antiruggine VCI + film plastico

1. Quindi racchiuso in una cassa di compensato certificata per fumigazione con imbottitura in schiuma su tutti gli angoli e bordi

2. Il carrello dell'interruttore viene spedito in posizione ritirata, bloccato con staffe di trasporto

3. Le sbarre sono smontate, imballate singolarmente, etichettate per fase e numero di pannello

4. Spine secondarie, maniglie per rack, chiavi di messa a terra e fusibili di ricambio imballati in una scatola accessoria resistente alle intemperie all'interno dello scomparto BT

5. Sacchetti essiccanti in gel di silice aggiunti per spedizioni sensibili all'umidità (trasporto marittimo)

Spedizione

1. Trasporto marittimo: il container HC da 40 piedi può contenere 6-8 pannelli (a seconda delle dimensioni)

2. Trasporto via terra: camion con pianale dotato di airbag antivibranti e cinghie

3. Incoterm: EXW (fabbrica), FOB ningbo

4. Documentazione inclusa nella spedizione

5. Disegno di disposizione generale (as-built)

6. Schema unifilare con numerazione dei pannelli

7. Schema elettrico (formato A3, laminato)

8. Distinta materiali (interruttori, TA, TV, relè)

9. Rapporto di prova di routine (firmato dal QA)

10. Manuale di istruzioni (inglese o lingua locale)

11. Matrice di interblocco e programma chiavi (se utilizzato l'interblocco a chiave)

Impegno nel servizio post-vendita

1. Periodo di garanzia: 12 mesi dalla data di spedizione (estendibile a 24 o 36 mesi con contratto di assistenza a pagamento)

2. Supporto tecnico: consulenza remota gratuita a vita. I nostri ingegneri esaminano lo schema unifilare e le impostazioni dei relè prima della consegna.

3. Assistenza sul campo: supervisione dell'installazione, assistenza per la messa in servizio, diagnosi dei guasti. Gratuito durante il periodo di garanzia (viaggio e soggiorno addebitati al costo). Dopo la garanzia, addebito alla tariffa giornaliera + parti.

4. Fornitura di pezzi di ricambio: carrelli dell'interruttore, contatti primari, spine secondarie, maniglie di scaffalature, interruttori di messa a terra, termoregolatori e componenti di interblocco tenuti in magazzino. Spedizione il giorno successivo tramite DHL/FedEx per i ricambi critici.

Domande frequenti

D1: È possibile utilizzare quadri di tipo estraibile corazzato per sottostazione KYN da 35 kV all'aperto in una sottostazione compatta?

R:Standard: IP4X (solo per interni).

Opzione: custodia da esterno IP54 con tetto resistente alle intemperie e ventilazione forzata, che ospita più pannelli.

Azione: Specificare “esterno” quando si richiede un preventivo.

Q2: Come verificare l'interblocco a cinque prevenzioni prima di energizzare?

A：Seguire il test passo dopo passo nel manuale (test di base: 10 minuti).

Controlli chiave: Interruttore aperto + messa a terra chiusa → dovrebbe bloccare l'inserzione. Interruttore chiuso → la porta anteriore deve rimanere bloccata.

Raccomandazione: testare durante la messa in servizio e ogni 6 mesi.

Q3: Durata dei contatti di disconnessione primari e indicatore di sostituzione?

A:Contatti in rame placcato argento: nominali per 5.000 operazioni.

Indicatore di usura: linea rossa visibile sul dito di contatto → sostituire.

Sottostazione tipica (scaffalatura una volta/anno): dura più di 30 anni. Funzionamento frequente (forni ad arco): misurare annualmente la resistenza di contatto.
