Perché il controllo parziale delle scariche è fondamentale nelle sottostazioni di trasformazione box-type?

In una sottostazione di trasformazione compatta del tipo a scatola installata in un'area residenziale, a volte si può sentire un leggero crepitio vicino al compartimento ad alta tensione. La maggior parte dei passanti non se ne accorgerebbe. Ma per un tecnico della manutenzione qualificato, quel suono è un avvertimento: scarica parziale. La scarica parziale è una scarica elettrica localizzata che non copre completamente l'isolamento tra i conduttori. È un sintomo del degrado dell'isolamento e, se lasciato incontrollato, eroderà gradualmente l'isolamento fino a quando non si verificherà un guasto completo. Nell'asottostazione di trasformazione box-type, dove l'apparecchiatura è racchiusa in un involucro compatto e sigillato, la scarica parziale è particolarmente pericolosa. Lo spazio ristretto rende difficile l'ispezione e le conseguenze di un guasto sono gravi: incendi, esplosioni e interruzioni di corrente per interi quartieri.

Questo articolo spiegherà perché il controllo delle scariche parziali è fondamentale nelle sottostazioni di trasformazione di tipo box. Esamineremo le cause delle scariche parziali, le condizioni che rendono le sottostazioni scatolari particolarmente vulnerabili, i metodi utilizzati per rilevare e monitorare le scariche parziali e le pratiche di progettazione e produzione che le prevengono. Forniremo inoltre specifiche dettagliate per i nostri prodotti per sottostazioni per trasformatori di tipo scatolato dalla nostra fabbrica inLugao Power Co., Ltd.,evidenziando le caratteristiche che garantiscono prestazioni di isolamento affidabili. Che tu sia un ingegnere di servizi pubblici, un facility manager o uno specialista degli approvvigionamenti, questo articolo fornirà le conoscenze tecniche necessarie per comprendere e affrontare la sfida delle scariche parziali in ambienti di sottostazioni compatti.

Sommario

• 1. Cos'è la scarica parziale e perché si verifica?
• 2. Perché le sottostazioni di trasformazione scatolate sono particolarmente vulnerabili?
• 3. Quali sono le conseguenze di una scarica parziale incontrollata?
• 4. Come vengono rilevate e monitorate le scariche parziali?
• 5. Quali pratiche di progettazione e produzione impediscono lo scarico parziale?
• 6. Quali sono le specifiche chiave della nostra sottostazione di trasformazione box-type?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Cos'è la scarica parziale e perché si verifica?

La scarica parziale è una scarica elettrica localizzata che si verifica all'interno di un sistema di isolamento ma non colma completamente lo spazio tra due conduttori. Si tratta di una rottura parziale dell'isolamento, che si verifica in un punto debole. La scarica è tipicamente una piccola scintilla o una serie di scintille che si verificano in un vuoto, una fessura o lungo una superficie all'interno dell'isolamento. Lo scarico parziale può verificarsi nell'isolamento solido, nell'isolamento liquido o nell'isolamento gassoso. È un sintomo di un difetto o di una concentrazione di tensioni nel sistema di isolamento. La scarica in sé non provoca un guasto immediato, ma genera calore, sottoprodotti chimici ed erosione meccanica che degradano gradualmente l'isolamento. Nel corso del tempo, l'isolamento si indebolisce fino al punto in cui si verifica un guasto completo.

Le cause delle scariche parziali possono essere raggruppate in tre categorie: difetti nel materiale isolante, difetti nel processo di fabbricazione e difetti che si sviluppano durante il funzionamento. I difetti nel materiale isolante includono vuoti, contaminanti e incoerenze nelle proprietà dielettriche. I difetti nel processo di produzione includono scarsa impregnazione, polimerizzazione incompleta e danni durante l'assemblaggio. I difetti che si sviluppano durante il funzionamento includono l'invecchiamento termico, lo stress meccanico e l'ingresso di umidità. In una sottostazione di trasformazione a scatola possono verificarsi tutte e tre le categorie di difetti. Il design compatto, l'involucro sigillato e l'elevato stress elettrico in uno spazio ridotto creano condizioni favorevoli alle scariche parziali. La tabella seguente riassume le cause più comuni delle scariche parziali e le condizioni che le favoriscono.

Noi di Lugao Power Co., Ltd. comprendiamo le cause delle scariche parziali e progettiamo i nostri prodotti per sottostazioni di trasformazione di tipo box per ridurre al minimo il rischio. Utilizziamo materiali isolanti di alta qualità, seguiamo processi di produzione rigorosi e testiamo ogni unità per lo scarico parziale prima che lasci la nostra fabbrica.

2. Perché le sottostazioni di trasformazione scatolate sono particolarmente vulnerabili?

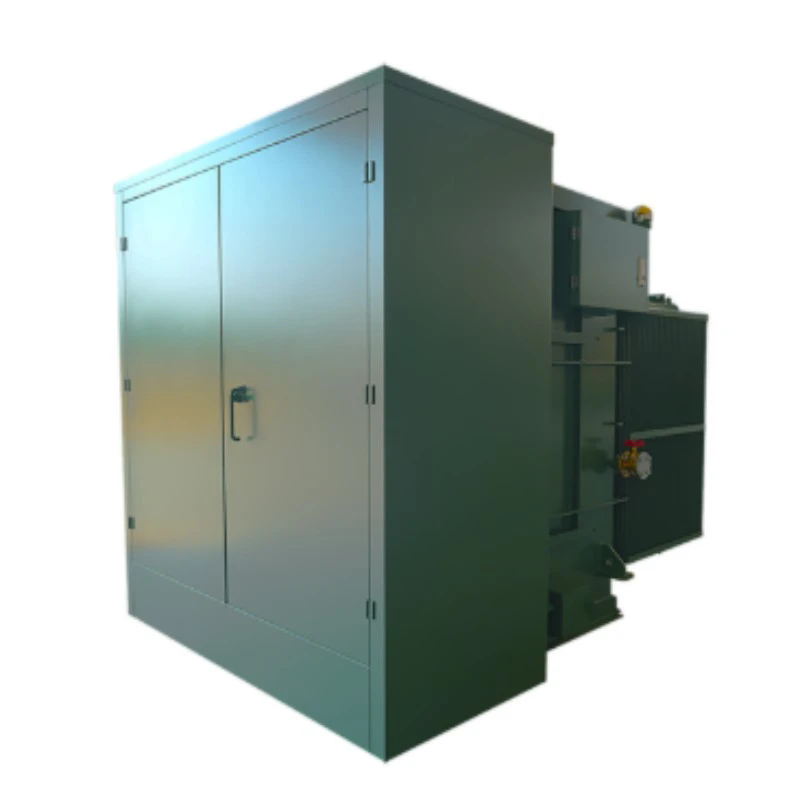

Le sottostazioni di trasformazione di tipo box sono unità compatte e prefabbricate che ospitano un trasformatore, un quadro ad alta tensione, apparecchiature di distribuzione a bassa tensione e sistemi di controllo in un unico involucro. Sono ampiamente utilizzati nelle aree residenziali, negli sviluppi commerciali e nei parchi industriali perché sono compatti, facili da installare ed esteticamente discreti. Tuttavia, il loro design compatto e la struttura sigillata creano sfide specifiche per il controllo delle scariche parziali. La prima sfida è l’elevato stress elettrico. In una sottostazione compatta, le distanze tra i conduttori e le parti messe a terra sono ridotte, il che aumenta l'intensità del campo elettrico. Una maggiore intensità del campo elettrico aumenta la probabilità di scariche parziali, soprattutto in punti di discontinuità geometrica, come spigoli vivi, angoli e sporgenze. La seconda sfida è l’ambiente confinato. L'involucro sigillato intrappola il calore e l'umidità, che possono accelerare l'invecchiamento dell'isolamento e favorire la scarica parziale. La terza sfida è la difficoltà di ispezione e manutenzione. Poiché l'apparecchiatura è chiusa, è difficile ispezionare visivamente l'isolamento per individuare eventuali segni di degrado. Ciò significa che le scariche parziali possono non essere rilevate per lunghi periodi, causando guasti imprevisti.

La tabella seguente riassume le vulnerabilità specifiche delle sottostazioni di trasformazione box rispetto alle sottostazioni convenzionali a cielo aperto.

Nella nostra fabbrica affrontiamo queste vulnerabilità attraverso un'attenta progettazione. Utilizziamo una distribuzione ottimizzata del campo elettrico, un'efficace gestione termica e un robusto controllo dell'umidità per ridurre al minimo il rischio di scariche parziali. Integriamo inoltre sistemi di monitoraggio delle scariche parziali nelle nostre sottostazioni per fornire un avviso tempestivo del degrado dell'isolamento.

3. Quali sono le conseguenze di una scarica parziale incontrollata?

Le conseguenze di scariche parziali incontrollate in una sottostazione di trasformazione a scatola possono essere gravi. La scarica parziale è un fenomeno progressivo. Inizia come una piccola scarica localizzata e corrode gradualmente l'isolamento. L'erosione crea un percorso conduttivo che alla fine porta a un guasto completo, noto come flashover. Una scarica elettrica in una sottostazione di trasformazione può provocare un'esplosione, un incendio e la perdita totale dell'apparecchiatura. Le conseguenze si estendono oltre la sottostazione stessa. Un guasto può causare un’interruzione di corrente per l’intera area servita dalla sottostazione, colpendo case, aziende e infrastrutture critiche. Il costo della riparazione o della sostituzione può essere notevole e il costo della perdita di ricavi e produttività può essere ancora più elevato. La tabella seguente riassume la progressione della dimissione parziale e le conseguenze in ciascuna fase.

A Lugao Power Co., Ltd., prendiamo sul serio la minaccia di scarica parziale. I nostri prodotti per sottostazioni di trasformazione di tipo scatolato sono progettati e testati per ridurre al minimo il rischio di scariche parziali e per fornire prestazioni affidabili per l'intera durata di servizio. Offriamo anche sistemi di monitoraggio delle scariche parziali che forniscono un avviso tempestivo del degrado dell'isolamento, consentendo di programmare la manutenzione prima che si verifichi un guasto.

4. Come vengono rilevate e monitorate le scariche parziali?

Le scariche parziali possono essere rilevate utilizzando diversi metodi, ciascuno con i propri vantaggi e limiti. I metodi più comuni sono il rilevamento elettrico, il rilevamento acustico e il rilevamento chimico. Il rilevamento elettrico misura gli impulsi di corrente ad alta frequenza generati da scariche parziali. Questo metodo è altamente sensibile e può rilevare scariche molto piccole. Viene generalmente utilizzato per il monitoraggio online, in cui i sensori sono installati in modo permanente sull'apparecchiatura. Il rilevamento acustico utilizza sensori a ultrasuoni per rilevare le onde sonore generate dalla scarica parziale. Questo metodo è utile per localizzare la fonte della scarica. Il rilevamento chimico analizza i sottoprodotti delle scariche parziali, come l'ozono o gli ossidi di azoto, nel gas che circonda l'apparecchiatura. Questo metodo è meno sensibile ma può fornire una semplice indicazione dell'attività di scarica. La tabella seguente mette a confronto i diversi metodi di rilevamento.

Nella nostra fabbrica utilizziamo metodi di rilevamento elettrico per testare i nostri prodotti per sottostazioni di trasformazione di tipo box durante la produzione. Offriamo anche sistemi di monitoraggio online opzionali che possono essere integrati nella sottostazione per fornire un monitoraggio continuo delle scariche parziali. Questi sistemi utilizzano sensori HFCT per rilevare l'attività di scarico e fornire un allarme se il livello supera una soglia preimpostata. Ciò consente all'operatore di intraprendere azioni correttive prima che si verifichi un guasto.

5. Quali pratiche di progettazione e produzione impediscono lo scarico parziale?

Prevenire le scariche parziali in una sottostazione di trasformazione di tipo box richiede una combinazione di progettazione attenta, materiali di alta qualità e processi di produzione rigorosi. La progettazione deve garantire che il campo elettrico sia distribuito uniformemente e che non vi siano punti di forte stress. Ciò si ottiene utilizzando conduttori arrotondati, evitando spigoli vivi e mantenendo distanze adeguate. I materiali isolanti devono essere esenti da vuoti e contaminanti. Il processo di produzione deve garantire che l'isolamento sia adeguatamente impregnato e stagionato. La tabella seguente riassume le principali pratiche di progettazione e produzione che impediscono le scariche parziali.

Nella nostra fabbrica, implementiamo tutte queste pratiche nella produzione dei nostri prodotti per sottostazioni di trasformazione box-type. Utilizziamo la fusione sotto vuoto per i nostri componenti epossidici per eliminare i vuoti e garantire una struttura isolante omogenea. Controlliamo l'umidità nella nostra area di produzione per evitare che l'umidità rimanga intrappolata nell'isolamento. E testiamo ogni sottostazione per verificarne la scarica parziale prima che lasci la nostra fabbrica. I nostri test sono condotti in conformità alla norma IEC 62271-200 e ad altri standard pertinenti e forniamo rapporti di test con ogni unità.

6. Quali sono le specifiche chiave della nostra sottostazione di trasformazione box-type?

La tabella seguente fornisce le specifiche principali per i nostri prodotti per sottostazioni di trasformazione di tipo box. Queste specifiche sono progettate per garantire prestazioni affidabili e un rischio minimo di scariche parziali nelle applicazioni più impegnative.

Presso Lugao Power Co., Ltd., produciamo prodotti per sottostazioni di trasformazione di tipo box per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la sottostazione per soddisfare requisiti specifici del progetto, inclusi tensioni speciali, livelli di protezione speciali e sistemi di monitoraggio speciali. La nostra fabbrica ha l’esperienza e le attrezzature per produrre sottostazioni di alta qualità per le applicazioni più esigenti.

7. Domande frequenti (FAQ)

Domanda 1: Qual è il livello accettabile di scariche parziali per una sottostazione di trasformazione di tipo box?

Risposta: Il livello accettabile di scarica parziale dipende dalla classe di tensione e dalle norme applicabili. Per una sottostazione box da 12 kV, il requisito tipico è inferiore a 5 pC a 1,1 volte la tensione nominale. Per tensioni più elevate il requisito può essere inferiore a 10 pC. Presso Lugao Power Co., Ltd., le nostre sottostazioni sono testate per soddisfare o superare questi requisiti e forniamo rapporti di prova con ogni unità.

Domanda 2: Con quale frequenza è necessario eseguire il test delle scariche parziali?

Risposta: I test sulle scariche parziali dovrebbero essere eseguiti durante la produzione, durante la messa in servizio e periodicamente durante il funzionamento. Per il monitoraggio online, si consiglia il monitoraggio continuo per le sottostazioni critiche. Per i test periodici, consigliamo un test annuale per la maggior parte delle applicazioni. La frequenza può essere aumentata per le sottostazioni più vecchie o per quelle con precedenti di problemi di scariche parziali.

Domanda 3: Cosa causa le scariche parziali in una sottostazione di trasformazione a scatola?

Risposta: Lo scarico parziale è causato da difetti nel sistema di isolamento, come vuoti, contaminanti o danni. Questi difetti possono essere introdotti durante la produzione o svilupparsi durante il funzionamento a causa dell'invecchiamento termico, dello stress meccanico o dell'ingresso di umidità. Il design compatto e l'involucro sigillato di una sottostazione a scatola possono aumentare il rischio di scariche parziali aumentando lo stress elettrico e intrappolando l'umidità.

Domanda 4: È possibile riparare la scarica parziale o è necessario sostituire la sottostazione?

Risposta: In alcuni casi, la scarica parziale può essere riparata sostituendo il componente isolante interessato. Tuttavia, se lo scarico ha causato un degrado significativo, potrebbe essere necessario sostituire l’intera sottostazione. L'approccio migliore è individuare tempestivamente le scariche parziali, prima che si verifichino danni significativi, e intraprendere azioni correttive. Nella nostra fabbrica offriamo servizi di riparazione e sostituzione per i nostri prodotti per sottostazioni di trasformazione box-type.

Domanda 5: Qual è la differenza tra scarica parziale e scarica corona?

Risposta: La scarica parziale e la scarica corona sono fenomeni correlati. La scarica a corona è un tipo di scarica parziale che si verifica sulla superficie di un conduttore in un gas o liquido. È caratterizzato da un bagliore visibile e da un suono sibilante. Scarica parziale è un termine più ampio che include la scarica a effetto corona così come la scarica che si verifica all'interno di vuoti o lungo superfici in isolamento solido. Nel contesto di una sottostazione di trasformazione a scatola, il termine scarica parziale è il più rilevante perché include la scarica nell'isolamento solido, che è la preoccupazione principale.

8. Conclusionee

Il controllo delle scariche parziali è fondamentale nelle sottostazioni di trasformatori di tipo box perché il design compatto e l'involucro sigillato creano condizioni favorevoli al degrado dell'isolamento. Una scarica parziale incontrollata può portare a un guasto completo, provocando incendi, esplosioni e interruzioni di corrente. Prevenire le scariche parziali richiede una combinazione di progettazione attenta, materiali di alta qualità e processi di produzione rigorosi. Richiede inoltre un rilevamento e un monitoraggio efficaci per identificare i primi segnali di degrado e intraprendere azioni correttive prima che si verifichi un guasto. A Lugao Power Co., Ltd., la nostra fabbrica è impegnata nella produzione di prodotti per sottostazioni di trasformazione di tipo box che soddisfano i più alti standard di affidabilità di isolamento. Utilizziamo isolamento epossidico pressofuso sotto vuoto, progettazione ottimizzata del campo elettrico e rigorosi test sulle scariche parziali per garantire che le nostre sottostazioni forniscano prestazioni affidabili per tutta la loro durata di servizio.

Che tu stia progettando una nuova sottostazione, aggiornandone una esistente o cercando un partner affidabile per il tuo prossimo progetto, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze. Siamo in grado di fornire specifiche dettagliate del prodotto, rapporti sui test di scarica parziale e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per progetti di distribuzione di energia in tutto il mondo.

Contatta Lugao Power Co., Ltd. Oggiper discutere i requisiti delle sottostazioni di trasformazione box-type e scoprire come i nostri prodotti possono garantire un funzionamento affidabile e senza scariche parziali per il vostro sistema di distribuzione dell'energia.
