Quadro ad alta tensione di tipo fisso di tipo scatolato XGN

Cos'è questa attrezzatura?

Il quadro ad alta tensione di tipo fisso XGN Box-type (XGN sta per "tipo fisso Box-type") è un quadro con custodia metallica,quadri ad alta tensione per interniassemblaggio. Viene utilizzato principalmente nei sistemi di alimentazione CA trifase con tensioni nominali di 6 kV, 10 kV, 20 kV o 35 kV e una frequenza nominale di 50/60 Hz.

Cosa fa?

Queste apparecchiature vengono utilizzate per la ricezione e la distribuzione dell'energia elettrica, nonché per il controllo, la protezione e il monitoraggio di linee elettriche e trasformatori. A differenza dei quadri di tipo estraibile, i quadri ad alta tensione di tipo fisso XGN Box utilizzano interruttori automatici e sezionatori a montaggio fisso con spazi di isolamento visibili, che li rendono più rigidi, economici e di facile manutenzione in molte applicazioni industriali e commerciali di media scala.

Ripartizione del codice modello:

XGN – Tipo scatolato Tipo fisso Per interni Con custodia metallica

Tipo scatolato: alloggiamento in metallo completamente chiuso

Tipo fisso – Installazione fissa dei principali componenti di commutazione

Applicazioni tipiche:

Sale di distribuzione dell'energia in fabbriche, complessi residenziali, centri commerciali, ospedali, data center e stazioni di energia rinnovabile.

Descrizione del prodotto

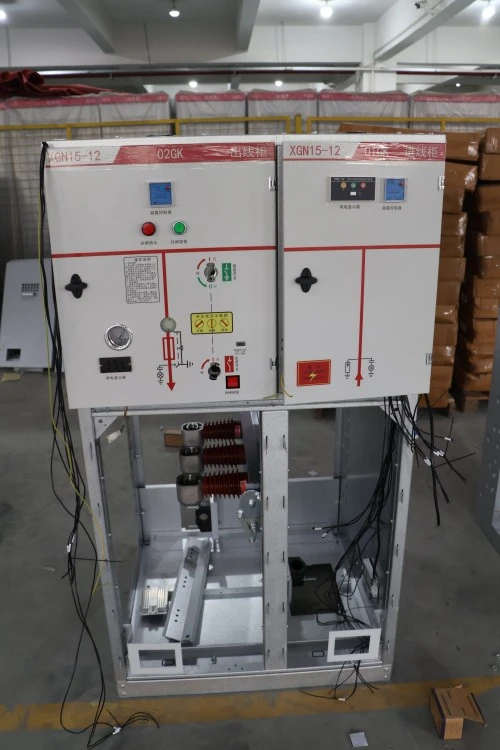

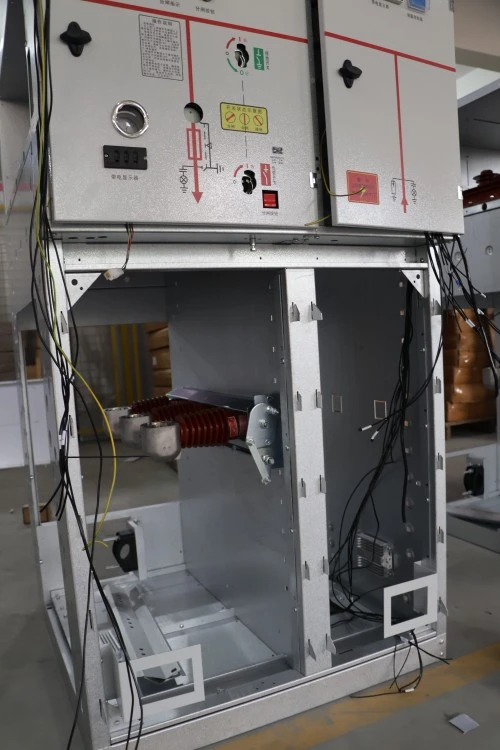

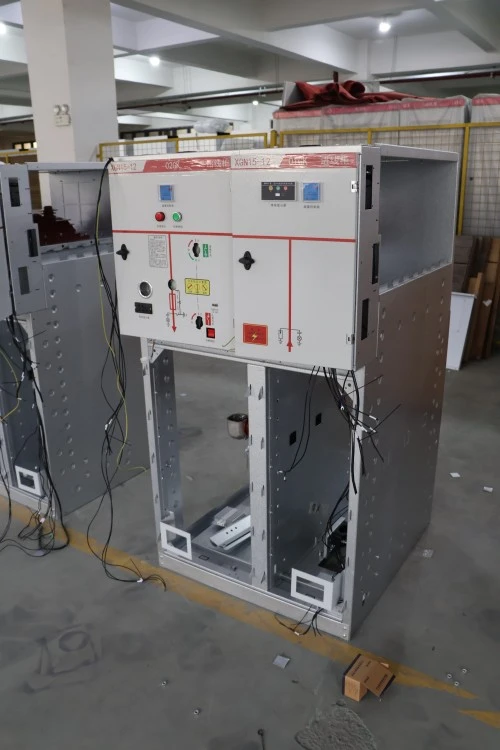

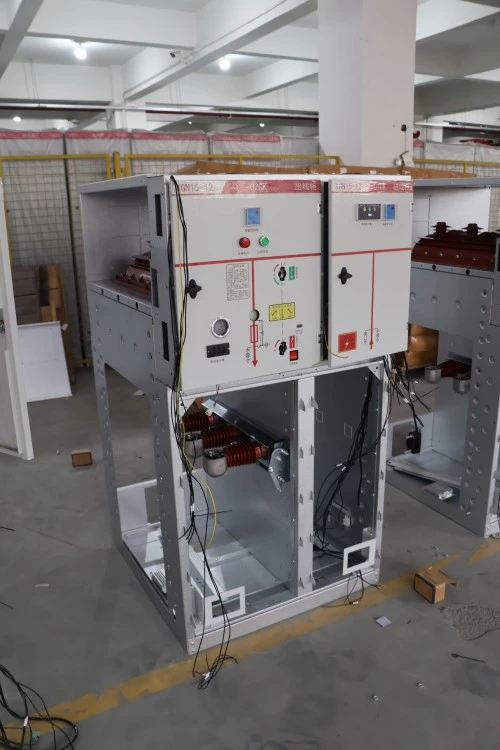

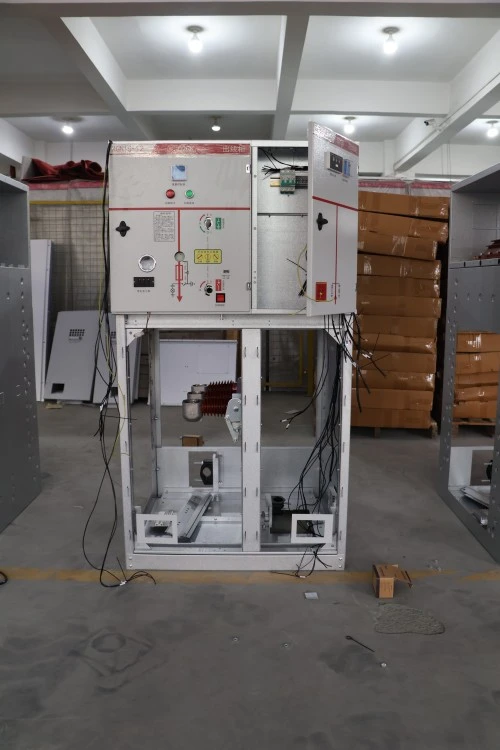

Il quadro ad alta tensione fisso di tipo XGN Box è una soluzione di quadro standardizzata, economica e altamente affidabile. La sua struttura principale comprende un interruttore automatico sottovuoto a montaggio fisso, un interruttore isolante a tre posizioni, trasformatori di corrente, trasformatori di tensione e un meccanismo di interblocco completo. La custodia è realizzata in acciaio laminato a freddo o acciaio inossidabile di alta qualità, rivestito con polvere elettrostatica per un'eccellente resistenza alla corrosione.

Parametri elettrici principali: tensione nominale 12 kV (24 kV/40,5 kV opzionale), corrente nominale fino a 3150 A, corrente di tenuta al cortocircuito fino a 40 kA. ILquadriè pienamente conforme agli standard GB3906 e IEC62271‑200.

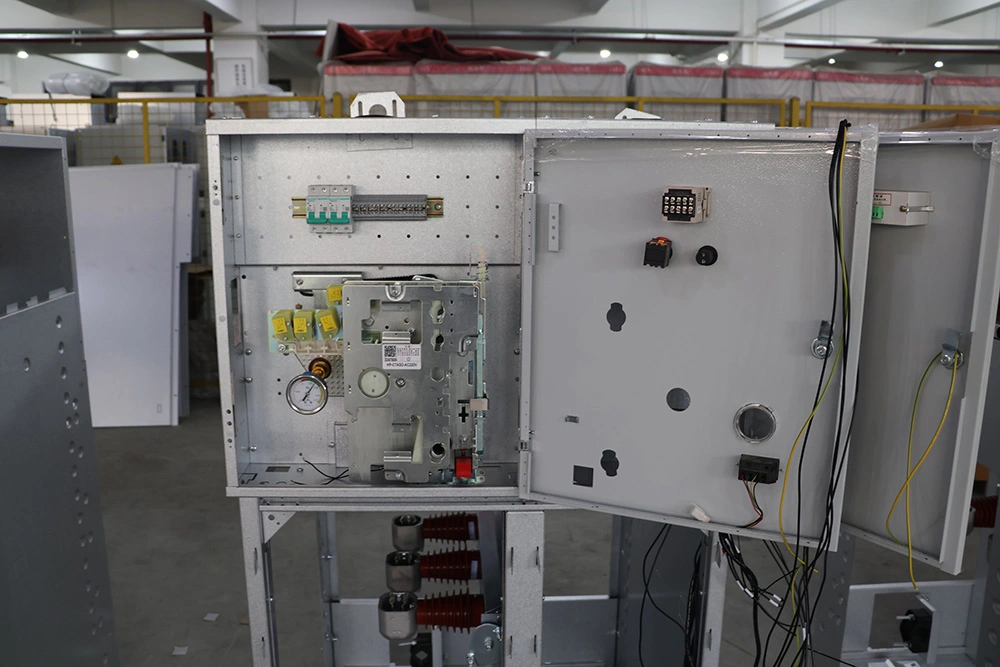

Il suo design compatto (larghezza tipica 800 mm, profondità 900 mm, altezza 2200 mm) consente di risparmiare spazio prezioso sul pavimento. Tutti i compartimenti ad alta tensione sono completamente chiusi e interbloccati, garantendo un funzionamento sicuro. Il pannello frontale comprende chiari diagrammi sinottici, spie di indicazione e pulsanti di sgancio di emergenza.

Il quadro ad alta tensione fisso di tipo XGN Box è particolarmente adatto per progetti in cui il funzionamento semplice, i costi iniziali bassi e la facilità di manutenzione hanno la priorità rispetto alla configurabilità estraibile.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Caratteristiche principali

1. Semplicità di tipo fisso: tasso di guasto inferiore

Nessuna complicata struttura ferroviaria mobile. Il quadro ad alta tensione fisso di tipo XGN Box utilizza connessioni bullonate o a contatto diretto, riducendo notevolmente i rischi di guasto meccanico.

2. Contatti di disconnessione visibili: sicuri per il lockout/tagout

L'interruttore di isolamento fornisce posizioni dei contatti chiaramente visibili. Gli operatori possono verificare visivamente la separazione del circuito prima della manutenzione: un vantaggio fondamentale in termini di sicurezza rispetto ai vecchi ingranaggi a olio o mini.

3. Compatto e salvaspazio

Larghezza fino a 600 mm per le versioni da 12 kV. Ideale per il retrofit in sottostazioni con spazio limitato.

4. Completamente interbloccato – Previene malfunzionamenti

Gli interblocchi meccanici ed elettrici tra interruttore automatico, sezionatore e coperchio anteriore sono conformi ai requisiti delle "cinque precauzioni".

5. Adattabile ad ambienti difficili

I riscaldatori anticondensa e l'involucro anteriore IP4X garantiscono un funzionamento affidabile in ambienti umidi o polverosi.

Aree di applicazione

● Impianti industriali – alimentazione di linee di produzione

● Complessi commerciali – sala di distribuzione principale

● Data center: commutazione dell'alimentazione di backup

● Centrali eoliche/solari – raccolta media tensione

● Ospedali – commutazione a doppia alimentazione con alimentatore fisso

Domande e risposte

D: Qual è la differenza tra il vostro quadro ad alta tensione di tipo fisso XGN Box e un tipo estraibile (come KYN)?

R: Ottima domanda. Il quadro ad alta tensione di tipo fisso XGN Box è dotato di interruttori automatici a montaggio fisso. Non è possibile "srotolare" l'interruttore, ma si ottiene una struttura più rigida, costi iniziali inferiori e una manutenzione più semplice. Per le applicazioni in cui la ridondanza ad alta disponibilità non è critica (ad esempio, meno di 500 operazioni all'anno), il tipo fisso è più economico e affidabile.

la porta.

Dettagli di produzione

1. Produzione di involucri

Piastra in acciaio laminato a freddo (spessore ≥2 mm) o acciaio inossidabile 304

Piegatura, saldatura e trattamento superficiale internamente

Verniciatura a polvere elettrostatica (spessore ≥60μm, test in nebbia salina ≥240h)

2. Componenti principali

Interruttore automatico in vuoto a montaggio fisso (marca: Lugao / opzionale Siemens, ABB)

Sezionatore a tre posizioni con interruzione visibile

Barre di rame (stagnate o argentate)

Trasformatori di corrente/tensione (classe di precisione 0,5 / 0,2S)

3. Cablaggio interno

Numeri di filo, morsettiere e condotti di plastica chiaramente contrassegnati

Cablaggio secondario testato a 2kV per 1 minuto

Tutti i cavi sono ignifughi e resistenti alla temperatura di 105°C

4. Collaudo in fabbrica

Prova di tensione di tenuta a frequenza industriale

Misura della resistenza del circuito principale

Test di funzionamento meccanico (≥200 volte)

Verifica della funzione di interblocco

Misurazione delle scariche parziali (≤10pC)

Quadri XGN vs KYN

Scelta tra quadri di tipo fisso XGN eQuadro estraibile KYN dipende dai requisiti del progetto, dalla strategia di manutenzione e dal budget. I quadri XGN sono progettati per applicazioni che privilegiano l'affidabilità, la semplicità di funzionamento e i costi di investimento inferiori, mentre i quadri KYN sono più adatti per i sistemi che richiedono una manutenzione frequente o un'elevata flessibilità operativa.

Certificazione e garanzia di qualità

● Conforme allo standard IEC 62271‑200

● Certificato GB 3906

● Testato per guasti da arco interno (IAC A-FL) – opzionale

● Sistema di gestione di fabbrica ISO 9001:2015

● Rapporti di prova di tipo dalla stazione nazionale di prova degli apparecchi ad alta tensione (Xi'an/Pechino)

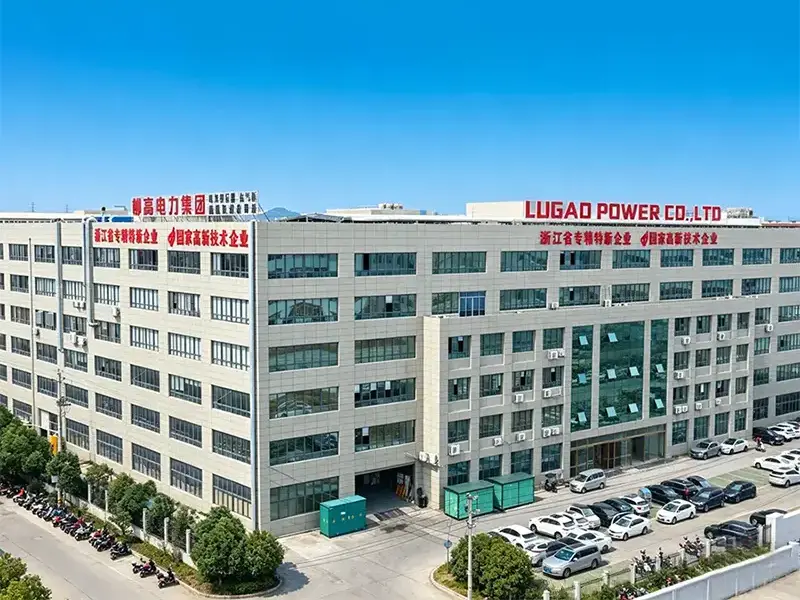

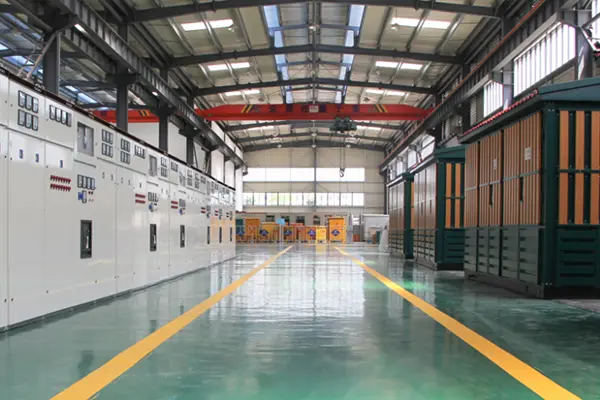

I nostri quadri XGN sono fabbricati in un moderno impianto di produzione dotato di macchine da taglio laser CNC, centri di piegatura CNC, sistemi di saldatura robotizzata, linee di lavorazione di sbarre collettrici in rame e laboratori completi di test ad alta tensione. Il tuo quadro ad alta tensione fisso di tipo XGN Box verrà spedito con una serie completa di rapporti di prova, schemi elettrici e manuali operativi sia in inglese che in cinese.

Vantaggi rispetto alla concorrenza: perché scegliere Lugao?

Imballaggio e consegna

Norma di imballaggio

● Casse individuali in compensato ad alta resistenza con pellicola resistente all'umidità

● Imbottitura interna in schiuma per i componenti

● Tutti i terminali in uscita coperti con cappucci isolanti

● Sezioni di sbarre imballate separatamente con etichette

Marchi di spedizione

● Numero d'ordine, destinazione, peso, indicazioni “Fragile” e “No Stack”.

Opzioni di consegna

● FOB Ningbo/Shanghai

● Tempi di consegna: 15–25 giorni per la configurazione standard

Impegno nel servizio post-vendita

● Periodo di garanzia: 12 mesi dalla data di spedizione (estendibile a 24 o 36 mesi in base al contratto di assistenza)

● Supporto tecnico – Consulenza gratuita a vita; risoluzione dei problemi remota entro 2 ore durante i giorni lavorativi

● Assistenza sul campo: guida all'installazione disponibile; gestione dei guasti in loco secondo necessità (gratuita durante la garanzia)

● Fornitura di pezzi di ricambio – Parti comuni immagazzinate; consegna tramite corriere il giorno successivo per ordini urgenti
