Quadro fisso in metallo CA ad alta tensione

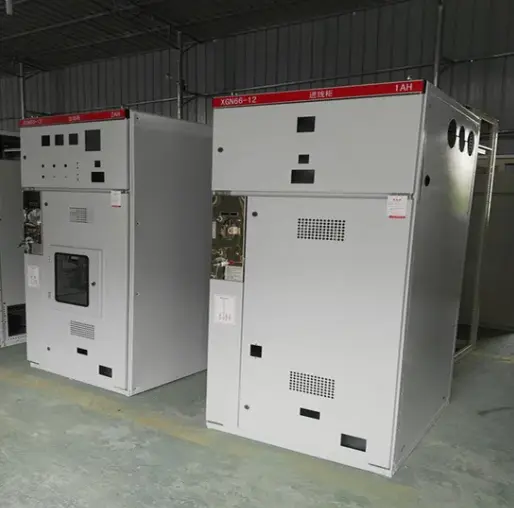

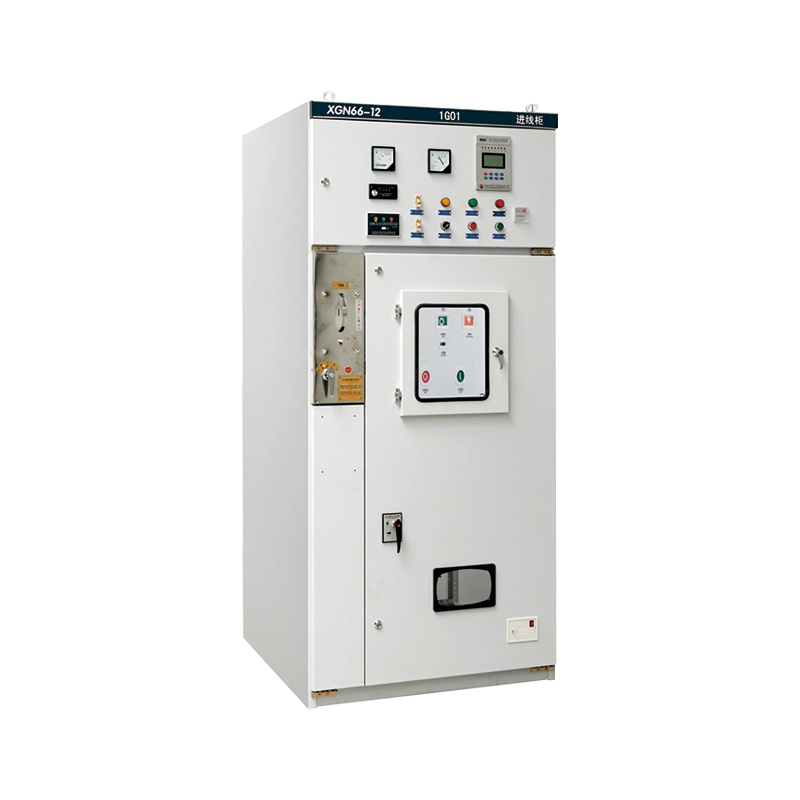

Il quadro elettrico CA fisso ad alta tensione con custodia in metallo (modello: XGN66-12) è un set completo di quadri per interni, isolato in aria. È progettato per sistemi di alimentazione trifase CA 50/60 Hz funzionanti a tensioni nominali di 3,6 kV, 7,2 kV e 12 kV.

A differenza delle varianti estraibili, questo quadro elettrico CA fisso con custodia metallica utilizza un interruttore automatico in vuoto a montaggio fisso e un sistema di isolamento strutturato. Questa filosofia di progettazione semplifica i collegamenti del circuito principale, migliora la stabilità meccanica e fornisce una soluzione economica senza compromettere la sicurezza. L'involucro è realizzato con piastre di acciaio laminate a freddo ad alta resistenza, saldate e imbullonate per formare una struttura robusta che resiste alla deformazione durante il trasporto e il funzionamento. Funge da interfaccia critica per ricevere energia elettrica dalla rete e distribuirla a trasformatori, motori e altri carichi ad alta tensione, offrendo funzioni integrate di controllo, misurazione e protezione in un unico ingombro compatto.

Caratteristica e applicazione del prodotto

Funzionalità principali (stile domande e risposte)

D: Cosa rende il design "fisso" di questo quadro elettrico CA fisso ad alta tensione con custodia in metallo migliore rispetto ai tipi estraibili?

R: Semplicità e forza. Poiché i componenti principali sono fissi, le connessioni del circuito primario sono più robuste e meno soggette ai problemi di usura dei contatti associati allo spostamento dei carretti a mano. Questo design consente un volume dell'armadio più piccolo (quasi il 50% più piccolo rispetto ai design tradizionali), rendendolo perfetto per sottostazioni interne con spazio limitato. Inoltre, generalmente offre un costo di approvvigionamento iniziale inferiore pur mantenendo un meccanismo di interblocco "a cinque prove" per prevenire malfunzionamenti.

D: In che modo Lugao Power garantisce la sicurezza del personale operativo?

R: La sicurezza è incorporata nella meccanica. ILquadriè dotato di un sistema di bloccaggio meccanico obbligatorio tra l'interruttore principale, il sezionatore e le porte dell'armadio. Il quadro elettrico CA fisso ad alta tensione con custodia metallica è dotato di un punto di rottura visibile (interruttore di isolamento), che consente agli operatori di verificare visivamente che l'alimentazione sia interrotta prima della manutenzione, in conformità con gli standard di sicurezza elettrica globali. Inoltre, componenti come il sezionatore GN30-12 sono completamente chiusi per prevenire l'esposizione all'arco elettrico.

D: In quali ambienti può essere utilizzato questo prodotto?

R: Questo prodotto è progettato per ambienti industriali difficili. Funziona in modo affidabile a temperature comprese tra -25°C e +40°C e altitudini fino a 1000 m (personalizzabile per altitudini più elevate). È ampiamente utilizzato in:

1. Centrali elettriche e sottostazioni: come unità principale in entrata/uscita.

2. Imprese industriali e minerarie: per il controllo di macchinari pesanti e trasformatori.

3. Edifici a molti piani: per locali di distribuzione dell'energia negli scantinati o nei piani tecnici.

4. Energia rinnovabile: come punto di sincronizzazione per parchi eolici o solari.

D: Questo quadro elettrico CA fisso ad alta tensione con custodia in metallo supporta una facile manutenzione?

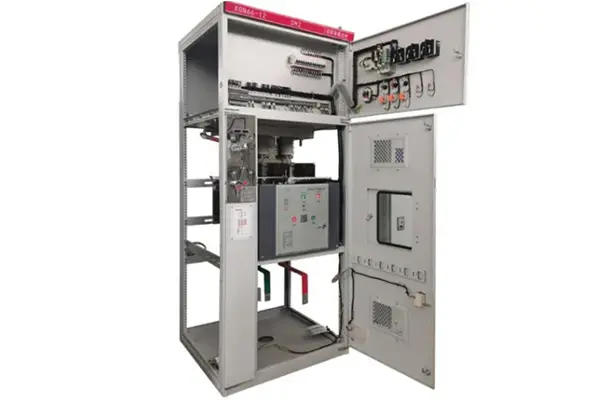

R: Assolutamente. Nonostante sia "riparato", la manutenzione è semplice. Il pannello frontale consente un facile accesso alla cella interruttore e la camera sbarre è isolata nella parte superiore. La sostituzione del fusibile (nelle combinazioni di fusibili) è semplice e sicura.

Dettagli di produzione e garanzia di qualità

Artigianato Tecnico

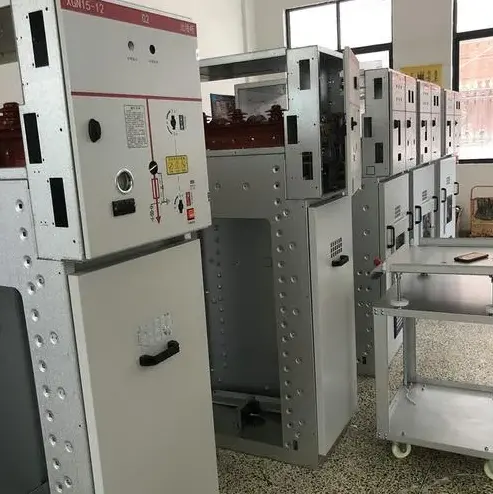

● Produzione avanzata: l'involucro metallico viene lavorato utilizzando macchine di punzonatura, piegatura e cesoiatura CNC, garantendo elevata precisione e intercambiabilità. Il telaio è assemblato con bulloni ad alta resistenza, eliminando la deformazione della saldatura.

● Prestazioni di isolamento: il sistema utilizza l'aria come mezzo isolante primario. Tuttavia, grazie alla spaziatura di fase ottimizzata delle sbarre collettrici e all'uso di isolanti ad alta dispersione, il quadro elettrico CA fisso ad alta tensione con custodia metallica supera facilmente il test di tensione di tenuta alla frequenza industriale di 42 kV.

● Meccanismo di interblocco: utilizziamo un affidabile sistema di interblocco a "cinque prevenzioni":

1. Impedisce la chiusura dell'interruttore se il sezionatore di terra è chiuso.

2. Impedisce la chiusura del sezionatore di terra se l'interruttore è chiuso.

3. Impedisce l'apertura dei pannelli anteriore/posteriore se l'interruttore è sotto tensione.

Certificazioni

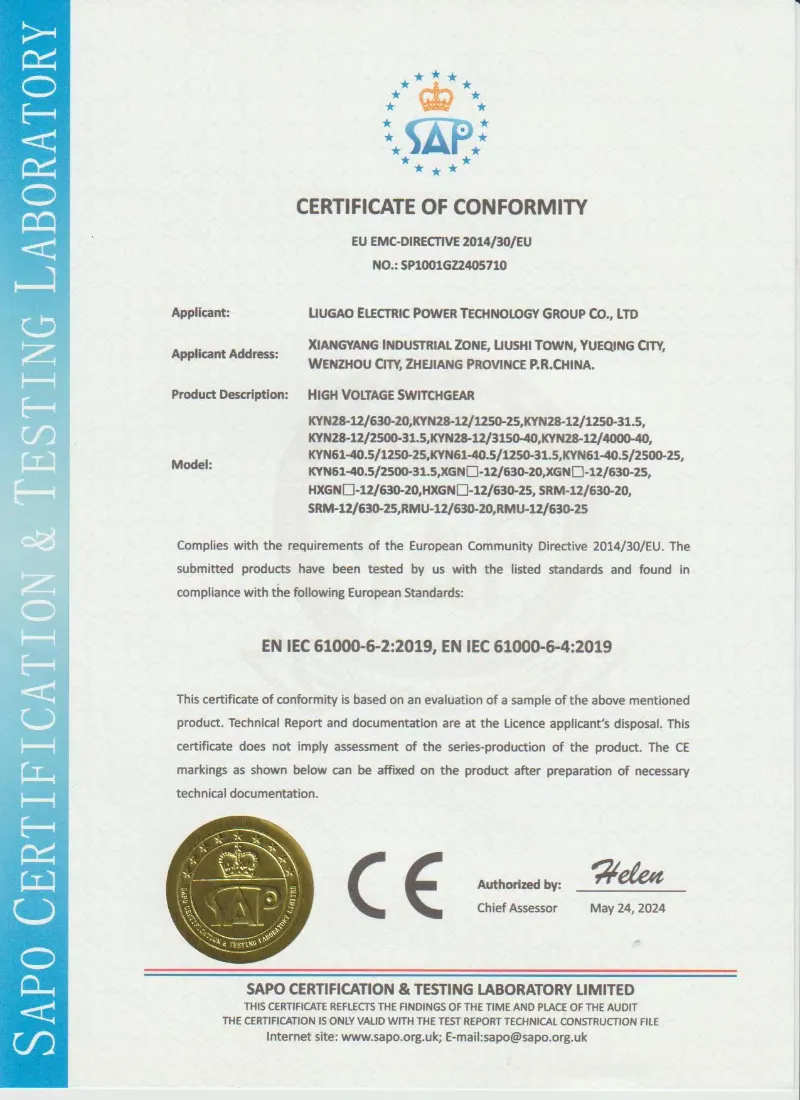

● Lugao Power Co., Ltd.aderisce a rigide linee guida internazionali. La nostra serie XGN66-12 è completamente omologata ed è conforme alla norma IEC 62271-200 (apparecchiature e quadri di comando CA con involucro metallico). Disponiamo inoltre di certificazioni ISO 9001 per il nostro impianto di produzione, garantendo una qualità costante.

Parametro del prodotto (specifica)

Selezionare la valutazione corretta è fondamentale. Per un trasformatore da 1000 kVA a 12 kV, si consiglia una corrente nominale di 630 A con una capacità di tenuta di breve durata di 25 kA per gestire in modo efficace le potenziali correnti di guasto. Consultare i nostri ingegneri per calcoli specifici del carico.

Perché scegliere Lugao Power Co., Ltd.?

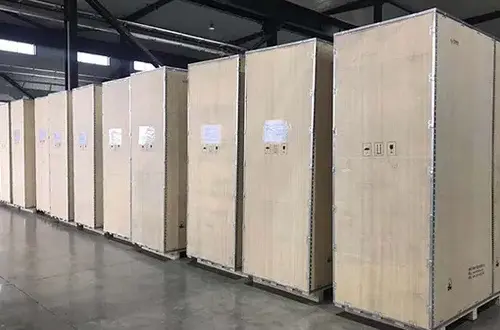

Comprovata competenza nell'esportazione:Con oltre 500 unità distribuite con successo nelle Filippine, Vietnam, Arabia Saudita e Nigeria negli ultimi 5 anni, le nostre soluzioni di imballaggio (incluse casse in acciaio rinforzato e pellicola anticorrosione VCI) sono testate in battaglia per il trasporto marittimo a lunga distanza e lo stoccaggio portuale umido.

Personalizzazione reale:Oltre alla corrispondenza dei colori RAL, forniamo rapporti TA/TV personalizzati e configurazioni di contatti ausiliari per adattarsi agli schemi di relè di protezione esistenti (compatibile con ABB/Siemens/Schneider).

Catena di fornitura agile:Sfruttando il nostro ecosistema di componenti locali, garantiamo tempi di consegna di 15-20 giorni, significativamente più rapidi rispetto alle controparti europee, senza sacrificare la qualità dei componenti chiave (ampolla in vuoto VS1/ZN63).

Risposta post-vendita

Linea diretta:Risposte alle domande tecniche entro 2 ore (24 ore su 24, 7 giorni su 7).

Logistica dei ricambi:Pezzi di ricambio critici spediti tramite DHL/FedEx entro 48 ore.

Documentazione digitale:Forniamo schemi elettrici, SLD e manuali operativi completi in inglese tramite un collegamento cloud prima della partenza della nave, consentendo al team del sito di prepararsi in anticipo.
