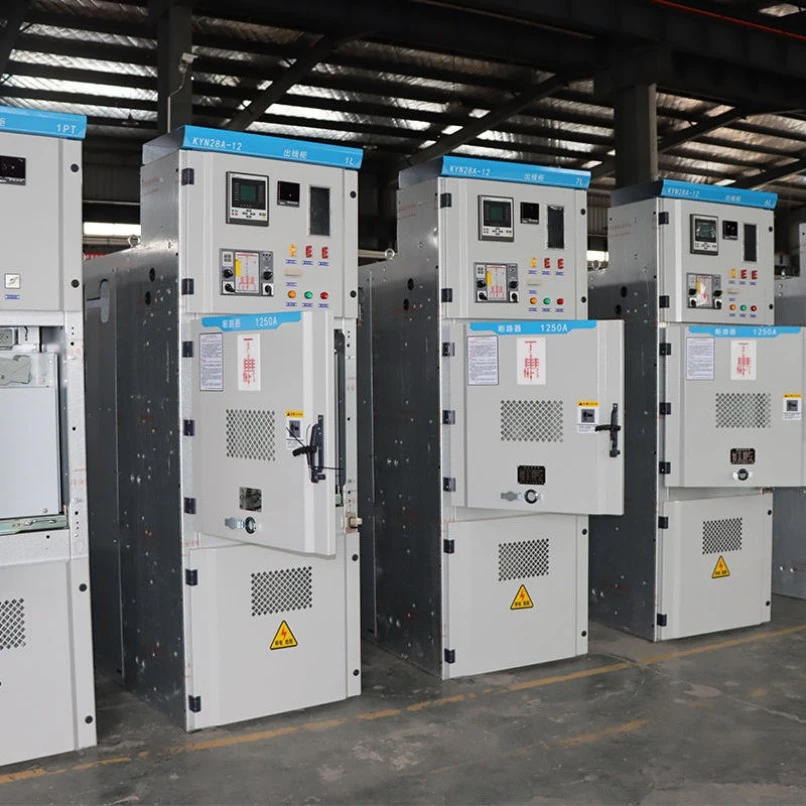

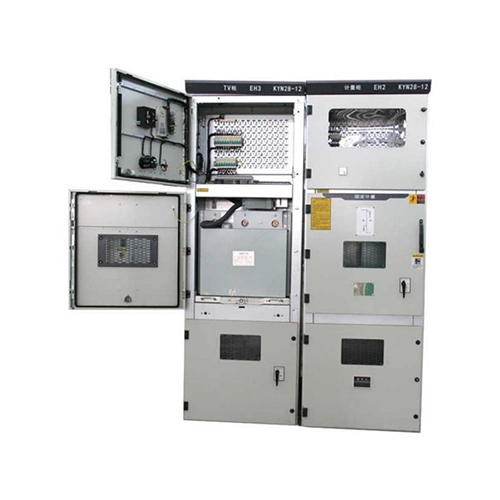

Quadro di manovra fisso ad alta tensione con pannello di tipo carretto a mano

Il quadro elettrico a quadro fisso ad alta tensione di tipo carretto a mano è un quadro con involucro metallico,quadri di media tensione isolati in ariaassieme progettato per sistemi a singola e doppia sbarra. Ma cos’è esattamente questo prodotto e cosa può fare per la tua infrastruttura elettrica?

Cos'è:

Si tratta di un design ibrido che combina un alloggiamento a pannello fisso con un meccanismo di trasporto a mano rimovibile per i dispositivi di commutazione primari (come interruttori automatici in vuoto, contattori o VSD). Il carrello può essere fisicamente fatto scorrere dentro e fuori dal pannello, mentre le sbarre collettrici, i cavi e i componenti ausiliari rimangono fissati all'interno dell'armadio. Questo design è standardizzato secondo IEC 62271-200 e GB3906 per tensioni nominali da 3 kV a 40,5 kV.

Cosa può fare:

● Controllo del flusso di potenza: collega o scollega in modo sicuro carichi ad alta tensione come trasformatori, motori e banchi di condensatori.

● Fornire protezione dai guasti: i relè di protezione e gli interruttori automatici integrati scattano automaticamente in caso di sovraccarichi, cortocircuiti o guasti a terra.

● Consentire una manutenzione sicura: il carrello può essere ritirato in una posizione isolata e messa a terra, creando un traferro visibile che consente ai tecnici di lavorare sull'interruttore senza diseccitare l'intera sbarra collettrice.

● Misurazione e monitoraggio: trasformatori di corrente, trasformatori di tensione e misuratori digitali montati sul pannello forniscono dati in tempo reale sullo stato del sistema.

● Interblocco sicuro: gli interblocchi meccanici ed elettrici prevengono errori umani come la chiusura dell'interruttore mentre il carrello è a metà strada o l'accesso ai compartimenti sotto tensione.

In breve, questo quadro di comando fisso con pannello ad alta tensione di tipo carretto funge da custode della rete ad alta tensione: sicuro, flessibile e durevole per oltre 20 anni di servizio.

Parametri del prodotto (specifiche)

Di seguito è riportata la tabella delle specifiche tecniche dettagliate per il nostro quadro elettrico a pannello fisso ad alta tensione di tipo carretto. Tutti i valori si riferiscono ai modelli tipici da 12kV; altre tensioni disponibili su richiesta.

Caratteristiche e applicazioni del prodotto (formato domande e risposte)

Q1: Cosa rende il design del carretto migliore di un quadro completamente fisso?

R: Il design del carrello consente di rimuovere fisicamente il dispositivo di commutazione primario (interruttore automatico in vuoto) dal pannello per la manutenzione o la sostituzione mentre le sbarre collettrici del pannello rimangono sotto tensione. Ciò riduce i tempi di inattività da ore a minuti. Al contrario, i quadri fissi spesso richiedono la diseccitazione di un'intera sezione per accedere all'interruttore. I nostri quadri fissi con pannello ad alta tensione di tipo carretto offrono il meglio di entrambi i mondi: sbarre collettrici fisse per la robustezza, oltre agli interruttori del carretto per la facilità di manutenzione.

Q2: Come garantisce la sicurezza dell'operatore durante la scaffalatura?

R: Il nostro quadro comprende cinque interblocchi obbligatori:

1. L'interruttore non può essere chiuso a meno che il carrello non sia nella posizione "operativa" (collegata).

2. Il carretto non può essere spostato da “disconnesso” a “connesso” a meno che l'interruttore non sia aperto.

3. Il sezionatore di terra può essere chiuso solo quando il carrello è in posizione “test/scollegato”.

4. La porta della cella cavi può essere aperta solo quando il sezionatore di terra è chiuso.

5. Il carretto non può essere inserito o estratto mentre l'interruttore è chiuso. Questi interblocchi sono sia meccanici che elettrici e sono progettati a prova di guasto.

Q3: È possibile utilizzare il quadro elettrico a pannello fisso ad alta tensione di tipo carretto a mano all'aperto?

R: L'involucro standard è IP4X, adatto per sottostazioni interne. Per le applicazioni esterne, forniamo custodie aggiuntive resistenti alle intemperie o chioschi con grado di protezione IP54. Molti clienti installano i nostri quadri all'interno di sottostazioni containerizzate o piccoli edifici prefabbricati vicino a parchi eolici o impianti solari.

Q4: Quali sono le applicazioni più comuni per questo quadro?

A: Questo quadro elettrico a pannello fisso ad alta tensione di tipo carretto è ampiamente utilizzato in:

● Sottostazioni di distribuzione elettrica (distribuzione primaria e secondaria).

● Impianti industriali (acciaierie, cementifici, prodotti petrolchimici) – per il controllo dei motori e la protezione dei trasformatori.

● Edifici commerciali (ospedali, data center, aeroporti): dove è richiesta un'elevata affidabilità.

● Energia rinnovabile (parchi solari, parchi eolici) – come pannelli di connessione alla rete.

● Operazioni minerarie: sufficientemente robuste per ambienti polverosi e umidi.

● Alimentazione per trazione ferroviaria: sistemi a 27,5 kV o 2×25 kV.

Dettagli di produzione

1. Materiale e rivestimento della custodia

● Materiale: lamiera di acciaio zincato di alta qualità spessa 2 mm (importata da Baosteel), piegata da macchine piegatrici CNC. I bordi doppiamente piegati aumentano la rigidità.

● Rivestimento: verniciatura a polvere epossipoliestere (spessore minimo 80μm) previa sabbiatura standard SA 2.5. Colore RAL 7035 (grigio chiaro). Test in nebbia salina >500 ore – nessuna corrosione.

2. Meccanismo del carretto a mano

● Materiale: rulli in nylon ad alta resistenza + guide in acciaio inossidabile.

● Funzionamento: meccanismo di avvitamento/svitamento della vite con design anti-gioco. Ogni carrello viene testato per 2000 cicli completi di scaffalature.

● Indicatori di posizione: rosso (connesso), verde (test), giallo (disconnesso), visibile da 5 metri di distanza.

3. Persiane (Barriere automatiche di sicurezza)

● Quando il carrello viene ritirato, otturatori metallici caricati a molla coprono automaticamente i contatti primari fissi. Ciò impedisce il contatto accidentale delle dita con parti sotto tensione. Le nostre persiane sono realizzate in lega di alluminio da 3 mm con trattamento anticorrosione.

4. Sistema di sbarre

● Materiale: rame E-Cu ad alta conduttività (purezza del 99,9%). Argentato su tutti i giunti.

● Sezione trasversale: calcolata per mantenere l'aumento di temperatura al di sotto di 65K alla corrente nominale. Per 3150A utilizziamo doppie sbarre per fase.

● Isolamento: guaine isolanti termorestringenti (colore arancione) per l'identificazione di fase e il controllo delle scariche parziali.

5. Sezionatore di terra

● Tipologia: ad avviamento rapido, a rottura di carico, con lame di terra a vista.

● Funzionamento: meccanismo manuale a molla. Può chiudersi su tutta la corrente di cortocircuito (50 kA una volta).

● Interblocco: interblocco meccanico esclusivo con posizione del carrello – non può chiudere il sezionatore di terra a meno che il carrello non sia in posizione di prova/scollegato.

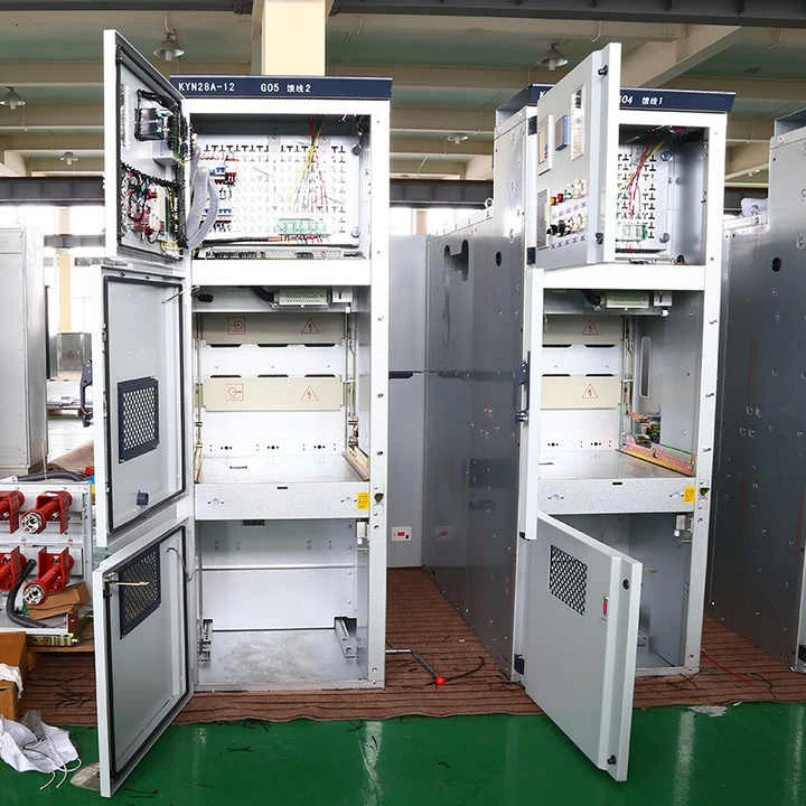

6. Compartimento a bassa tensione

● Situato nella parte anteriore superiore (altezza 300 mm), completamente segregato dalle parti ad alta tensione. Alloggia relè di protezione (basati su microprocessore), interruttori di controllo, spie di indicazione e fusibili ausiliari.

● Cablaggio: tutti i cavi secondari sono numerati, raggruppati in condotti in PVC ignifugo e terminati su morsettiere con contatti di riserva (20% di ricambio riservato).

7. Controllo dello scarico parziale

● Tutti i conduttori ad alta tensione sono arrotondati per eliminare gli spigoli vivi.

● Ogni pannello è sottoposto a un test di scarica parziale (≤10pC a 1,1×Ur/√3).

8. Precisione dell'assemblaggio in fabbrica

● Ciascun quadro di comando con pannello fisso ad alta tensione di tipo carretto a mano è assemblato su una maschera allineata al laser. Il disallineamento tra il carrello e il contatto fisso è <0,5 mm.

● Risultato: scaffalature fluide senza macinazione o forza – nessun carretto bloccato anche dopo anni di utilizzo.

Perché scegliere Lugao per i quadri di media tensione di tipo carretto a mano?

· Ingegneria basata sul progetto: Il layout dell'armadio, il dimensionamento delle sbarre, lo schema dei relè di protezione, la configurazione dei TA/TV e l'ingresso dei cavi possono essere progettati secondo lo schema unifilare.

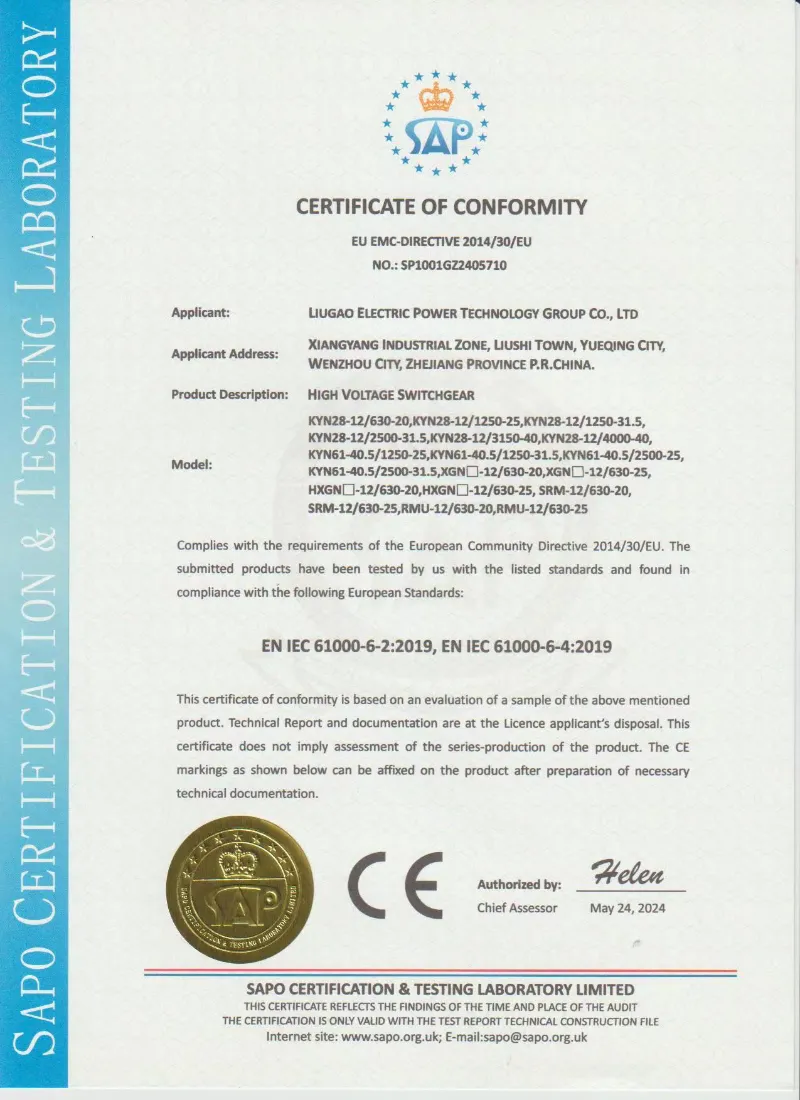

· Produzione basata su standard: I quadri possono essere fabbricati secondo IEC 62271-200, GB/T 3906, DL/T 404 e specifiche tecniche di progetto.

· Selezione flessibile dei componenti: Lugao VCB, ABB, Siemens, Schneider o altri marchi di componenti specificati possono essere configurati in base ai requisiti del progetto.

· Ispezione di routine prima della spedizione: I test di funzionamento meccanico, funzione di interblocco, cablaggio, isolamento e resistenza alla frequenza industriale possono essere eseguiti prima della consegna in base all'accordo tecnico.

· Supporto documentazione tecnica: È possibile fornire disegni di disposizione generale, schemi unifilari, schemi elettrici secondari, istruzioni operative e rapporti di test di routine come riferimento del progetto.
