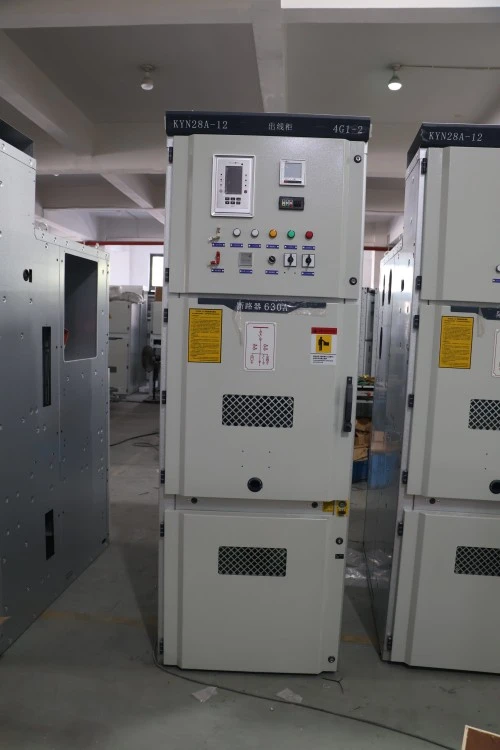

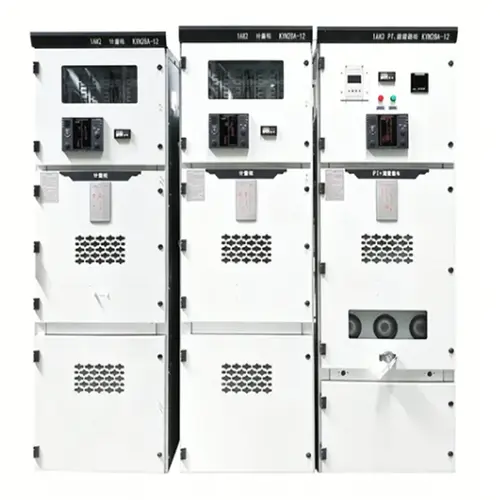

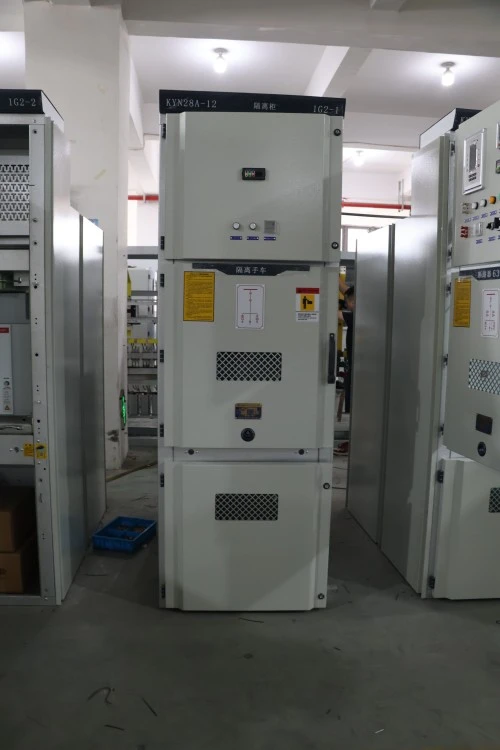

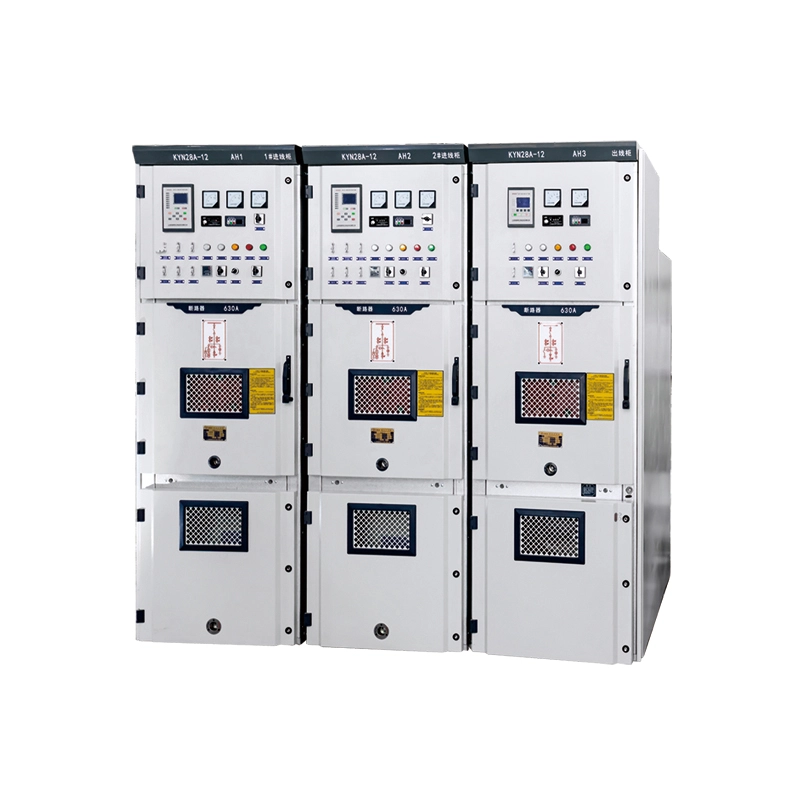

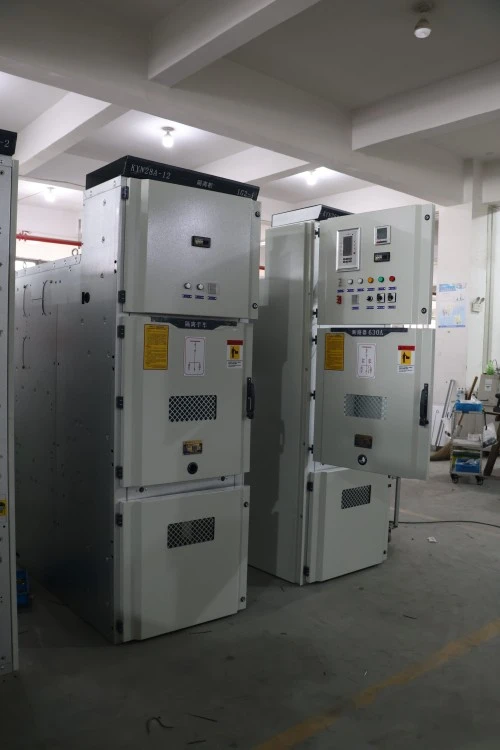

Quadro ad alta tensione con interblocco a cinque misure di tipo centrale KYN

Il quadro ad alta tensione con interblocco a cinque misure di tipo KYN Center è un quadro di tipo estraibile completamente assemblato, con involucro metallico, utilizzato principalmente nei sistemi di alimentazione CA trifase da 3,6 kV a 12 kV. È progettato per configurazioni a barra singola o doppia con applicazioni di derivazione.

Cos'è questa attrezzatura?

Questa apparecchiatura è un armadio di distribuzione dell'alimentazione ad alta tensione che ospita interruttori automatici, sezionatori, interruttori di messa a terra, trasformatori di corrente, trasformatori di tensione e relè di protezione. La sua caratteristica distintiva è il meccanismo di "interblocco a cinque prevenzioni", che impedisce fisicamente:

1. Chiusura con sezionatore di terra chiuso

2. Apertura del coperchio anteriore con l'interruttore chiuso

3. Inserimento o rimozione dell'interruttore quando l'interruttore è chiuso

4. Azionamento dell'interruttore di messa a terra quando è sotto tensione

5. Chiusura dell'interruttore senza alimentazione di controllo

Cosa fa?

Riceve in modo sicuro l'energia elettrica da un trasformatore o da una linea in ingresso e la distribuisce agli alimentatori in uscita come motori, trasformatori, banchi di condensatori o sottostazioni secondarie. Il quadro di interblocco ad alta tensione di tipo KYN Center a cinque misure è la spina dorsale delle reti industriali e di pubblica utilità a media tensione.

Ripartizione del codice modello:

● KYN – K: Rivestito in metallo Y: Tipo estraibile N: Per interni

● Tipo centrale: configurazione modulare dell'interruttore centrale

● Interblocco a cinque prevenzioni: protezione da errori meccanici ed elettrici

● Quadro ad alta tensione – nominale fino a 12 kV

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

1. Alta sicurezza – Interblocco a cinque misure di prevenzione

Il quadro ad alta tensione con interblocco a cinque precauzioni di tipo KYN Center è dotato di interblocchi meccanici obbligatori tra l'interruttore, i contatti di isolamento, l'interruttore di messa a terra e i pannelli frontali. Ciò elimina il rischio di errore dell'operatore, la causa numero 1 di archi elettrici.

2. Costruzione modulare compatta

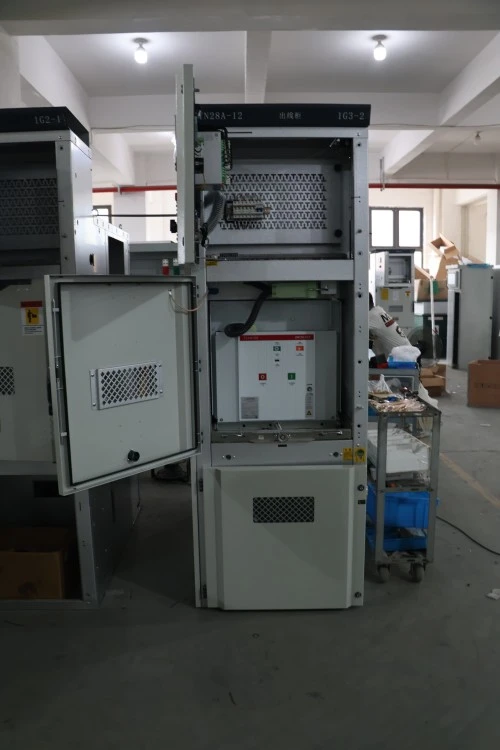

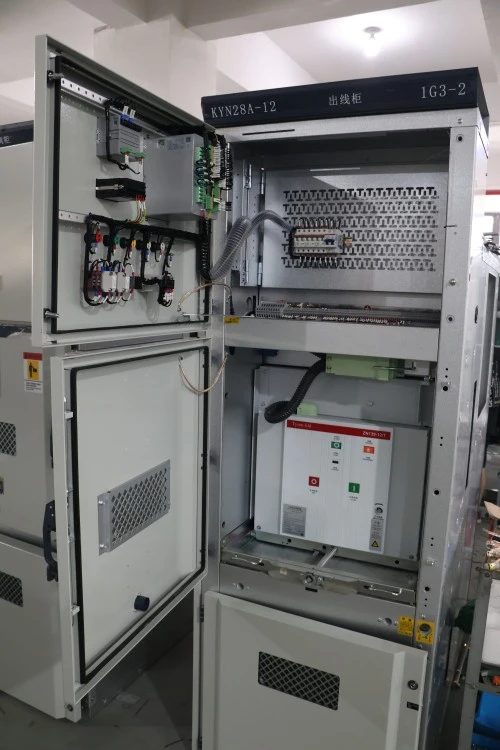

Il carrello dell'interruttore estraibile scorre agevolmente su binari con tre posizioni distinte: operativo, prova/isolato ed estratto. Ciò consente la manutenzione senza diseccitare l'intera sbarra collettrice: un vantaggio fondamentale per data center e ospedali.

3. Monitoraggio e controllo intelligenti

Gli IED intelligenti opzionali (relè) forniscono:

● Monitoraggio di corrente, tensione e potenza in tempo reale

● Protezione da sovracorrente, guasto a terra e direzionale

● Comunicazione RS485/Modbus o IEC 61850

● Apertura/chiusura remota tramite SCADA

● I sensori standard di temperatura e umidità all'interno del vano interruttore prevengono la formazione di condensa.

4. Elevata affidabilità meccanica

● Durata del meccanismo dell'interruttore: 30.000 operazioni (esente da manutenzione)

● Contatti ausiliari: lega argento-nichel per oltre 10.000 operazioni elettriche

● Contatti di sezionamento primari: rame argentato con pressione a molla

Aree di applicazione

Dettagli di produzione

1. Fabbricazione di custodie

● Acciaio laminato a freddo da 2,0 mm (zincato) o acciaio inossidabile da 1,5 mm

● Tagliato al laser e piegato a CNC per la massima precisione

● Telaio saldato con verniciatura a polvere resistente alla corrosione (standard RAL 7035)

2. Meccanismo di interblocco a cinque misure di prevenzione

● Piastre camme in acciaio e aste ad incastro (senza parti in plastica)

● Testato per 10.000 cicli di interblocco senza guasti

● Include interblocco a chiave per pannelli di ingresso/uscita e collegamenti

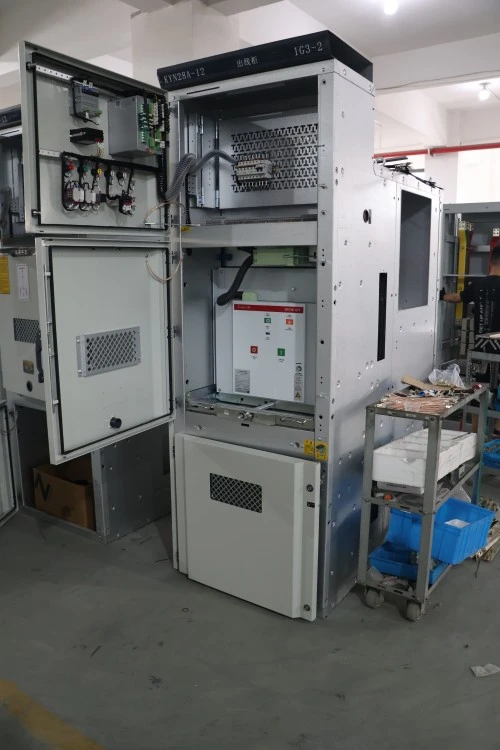

3. Carrello martello

● Telaio estraibile con bloccaggio a tre posizioni

● Sezionatori primari autoallineanti

● Spina secondaria con 16–32 circuiti di controllo

4. Sistema di sbarre

● Rame E-Cu ad alta conduttività (grado ETP)

● Giunti argentati con rondelle Belleville

● Isolamento termoretraibile per isolamento di fase

5. Vano cavi

● Ampio spazio per cavi fino a 4×240 mm² per fase

● Staffa bloccacavo rimovibile

● Predisposizione per TA a sequenza zero

6. Collaudo in fabbrica

● Test di tenuta dielettrica al 100%.

● Test di funzionamento meccanico (minimo 50 cicli)

● Misurazione della scarica parziale (≤5pC a 1,2× tensione nominale)

● Misurazione della resistenza dei contatti (micro-ohmmetro)

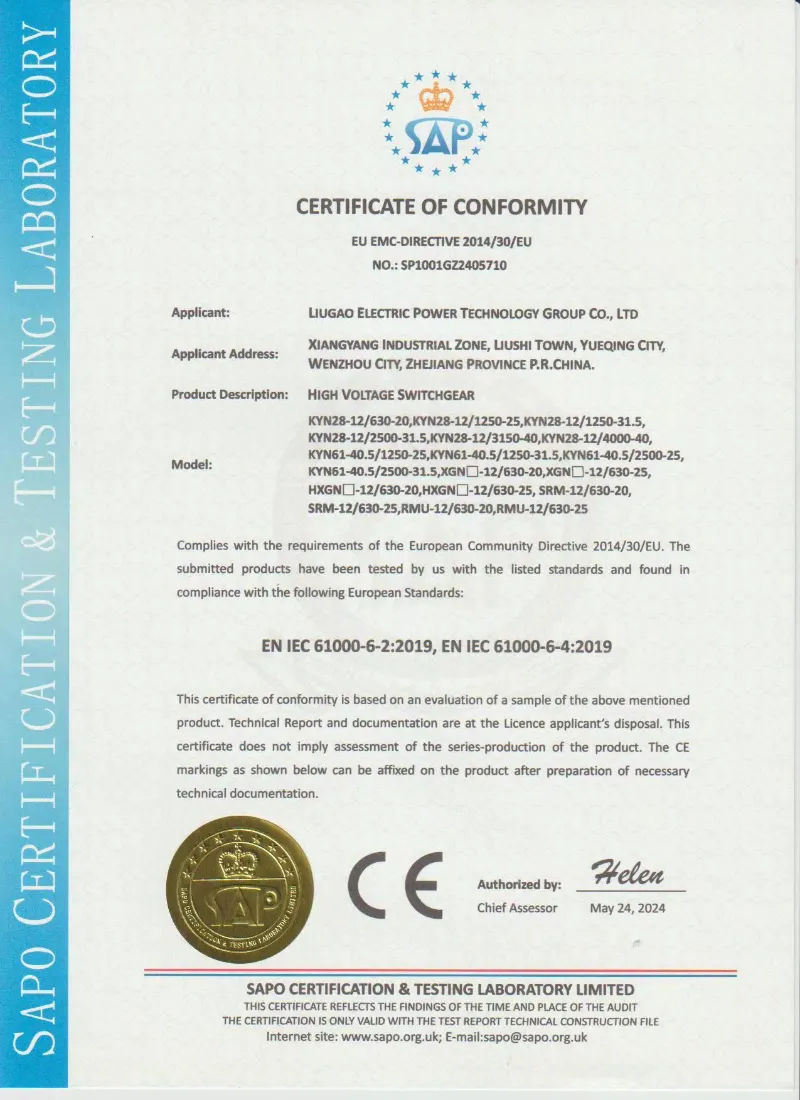

7. Certificazione e garanzia di qualità

● Testato secondo GB/T 3906, IEC 62271-200 e DL/T 404

● Testato per arco interno (IAC AFLR 40kA/1s)

● Produzione certificata ISO 9001:2015

● Rapporto sui test di routine incluso in ciascun pannello

Perché scegliere Lugao Power Co., Ltd. rispetto alla concorrenza?

Domande comuni dei clienti

Q1: Questo quadro ad alta tensione con interblocco a cinque misure di tipo KYN Center può essere utilizzato per sistemi a 24 kV?

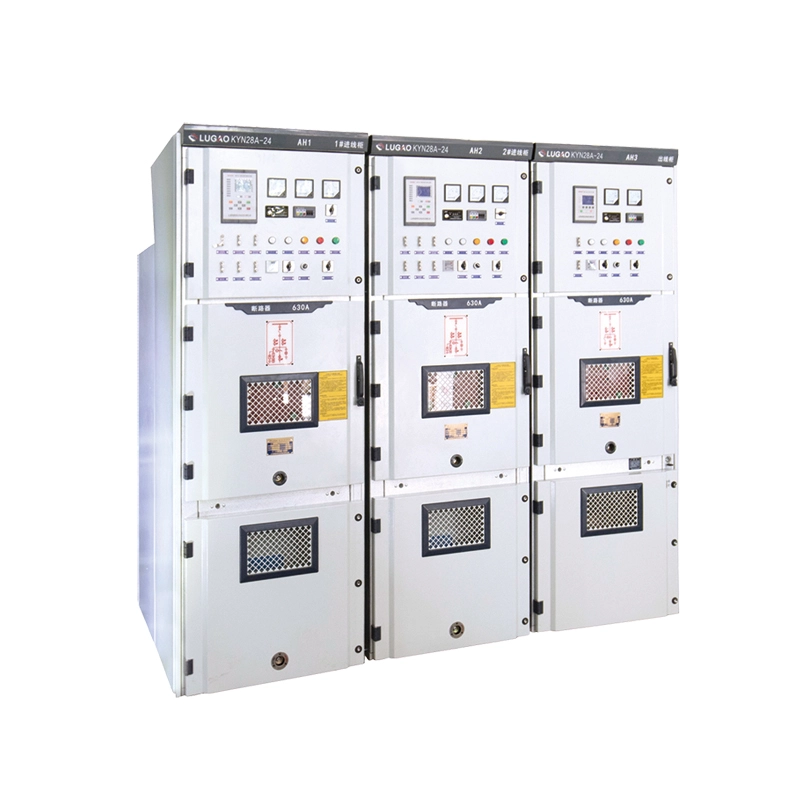

R: No, il KYN standard ha una tensione nominale fino a 12 kV. Per 24kV offriamo la variante KYN28-24 con maggiore distanza di isolamento. Si prega di specificare la tensione del sistema quando si richiede un preventivo.

Q2: Fornite l'interruttore automatico in vuoto come parte del quadro rivestito in metallo KYN?

R: Sì, ogni pannello viene fornito completamente assemblato con un interruttore automatico in vuoto testato in fabbrica (tipo VS1). Offriamo anche alternative compatibili come ABB VD4, Siemens 3AH o Schneider HVX, se si preferisce.

Q5: Potete fornire una gamma completa di quadri compresi i pannelli di ingresso, misurazione, alimentazione e condensatori, tutti come quadri con custodia in metallo KYN?

R: Assolutamente. Progettiamo e produciamo linee complete con tutti gli scomparti ausiliari richiesti, collegamenti a sbarre collettrici e interblocchi tra pannelli. Basta inviare il tuo schema unifilare.

Q6: Quale documentazione fornite?

R: Per ogni quadro KYN forniamo: disegno di disposizione generale, schema di cablaggio, distinta dei materiali, rapporto di prova, manuale di istruzioni e matrice di interblocco, il tutto in inglese (o nella lingua locale).

D7: L'interblocco delle cinque prevenzioni è regolabile sul campo?

R: No, e questo è intenzionale. L'interblocco è impostato in fabbrica e sigillato per evitare manomissioni. Tuttavia, forniamo disegni meccanici chiari in modo che il tuo team comprenda la logica. Se sono necessarie modifiche, contattare il nostro ufficio tecnico.

Capacità di produzione

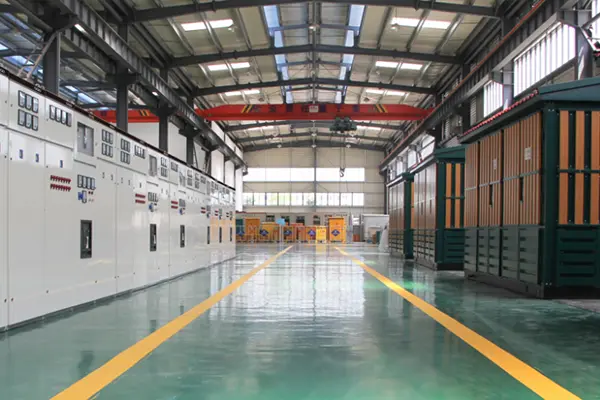

Lugao Power Co., Ltd.produce quadri ad alta tensione con interblocco a cinque misure di tipo Center KYN in un moderno impianto di produzione dotato di apparecchiature avanzate di fabbricazione, assemblaggio e test ad alta tensione. Ognipannello del quadroè prodotto secondo un rigoroso sistema di gestione della qualità ISO 9001, garantendo qualità costante, prestazioni affidabili e piena conformità agli standard internazionali.
