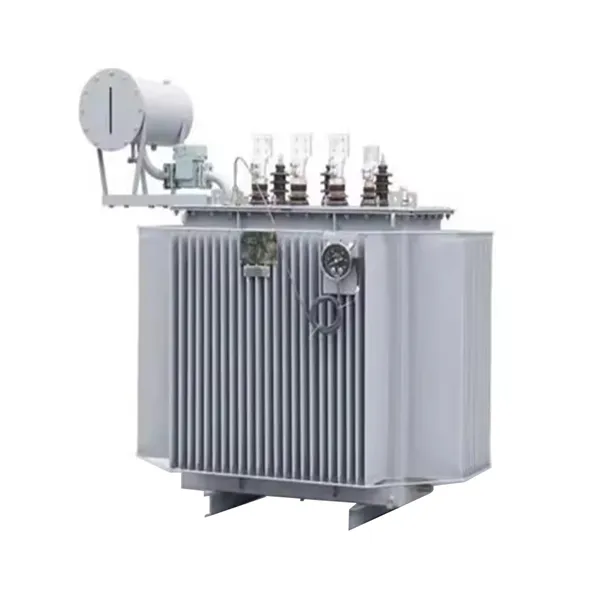

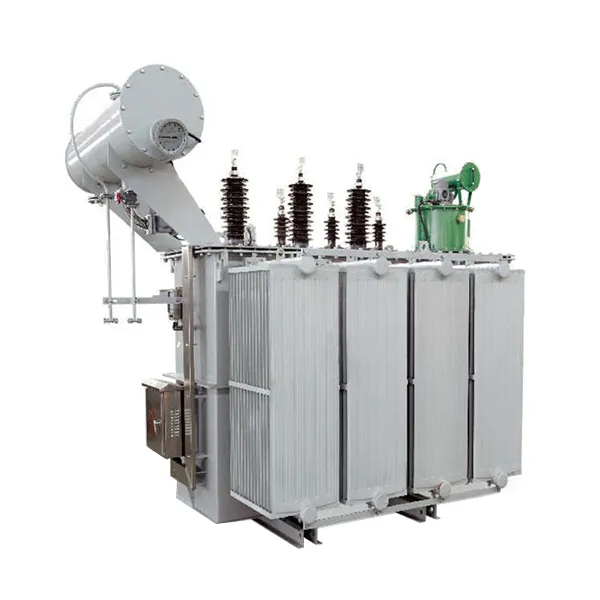

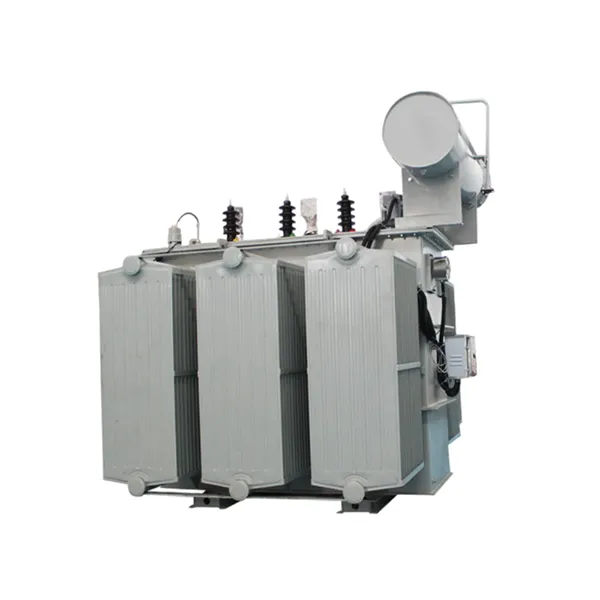

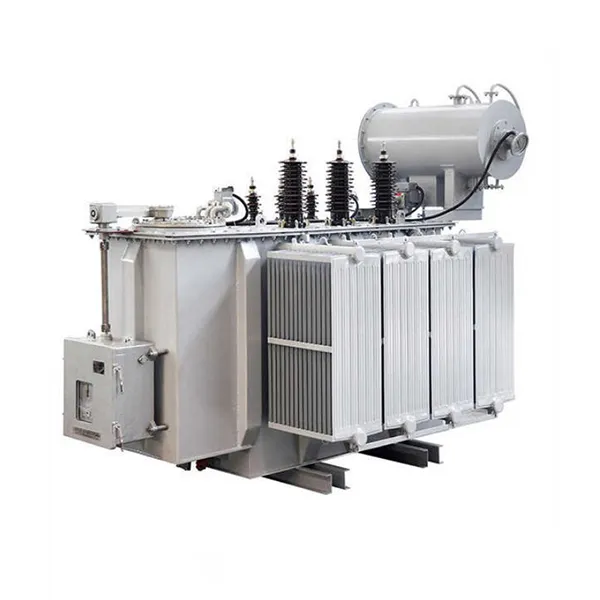

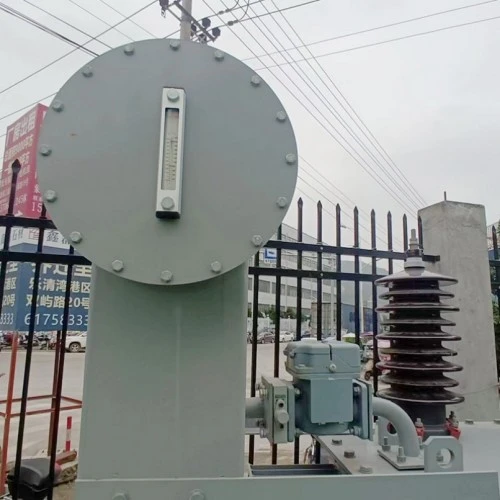

Trasformatore ad alta tensione per esterni a bagno d'olio da 500 kva

Questo trasformatore ad alta tensione per esterni trifase immerso in olio, con potenza nominale di 500 kVA, è progettato per ridurre tensioni elevate come 10 kV o 35 kV a livelli di bassa tensione come 0,4 kV, rendendolo ideale per i sistemi di distribuzione terminale. Il trasformatore è dotato di un nucleo costruito in acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design a giunto sovrapposto a gradini, che riduce efficacemente l'isteresi e le perdite di correnti parassite. I valori di perdita a vuoto superano significativamente gli standard nazionali.

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono realizzati con conduttori in rame privi di ossigeno. L'avvolgimento a bassa tensione adotta una configurazione a foglio avvolto con condotti dell'olio longitudinali, migliorando sostanzialmente la resistenza meccanica e la capacità di resistenza ai cortocircuiti. Il design del serbatoio ondulato completamente sigillato garantisce un'eccellente dissipazione del calore compensando automaticamente le variazioni del volume dell'olio. Questo design impedisce il contatto tra l'olio isolante e l'aria ambiente, eliminando l'ossidazione dell'olio e l'ingresso di umidità, prolungando così la durata di servizio.

Il trasformatore immerso nell'olio supporta più intervalli di prese (±5%, ±2×2,5%) per adattarsi alle fluttuazioni della tensione di rete. La sua struttura compatta e robusta si adatta alle installazioni esterne su palo, su piattaforma o a livello del suolo, garantendo prestazioni affidabili in diverse condizioni climatiche.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Caratteristiche principali

Elevata efficienza energetica: utilizza acciaio al silicio ad alta permeabilità e una struttura centrale ottimizzata, riducendo le perdite a vuoto di oltre il 15% rispetto ai prodotti convenzionali, offrendo risparmi energetici misurabili durante la vita dell'apparecchiatura.

Costruzione completamente sigillata: il design del serbatoio ondulato elimina la necessità di un conservatore, prevenendo l'ossidazione dell'olio e l'assorbimento di umidità, consentendo un funzionamento esente da manutenzione.

Resistenza agli agenti atmosferici superiore: funziona in modo affidabile a temperature ambiente comprese tra -25°C e +40°C e ad altitudini fino a 1000 metri. La protezione IP54 garantisce resistenza alla polvere e alla pioggia.

Elevata capacità di resistenza al cortocircuito: gli avvolgimenti sono rinforzati meccanicamente con un robusto sistema di bloccaggio, avendo superato test di impatto su cortocircuito per garantire la sicurezza durante i guasti alla rete.

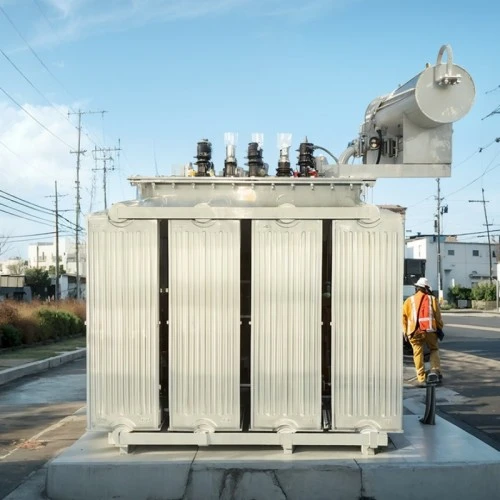

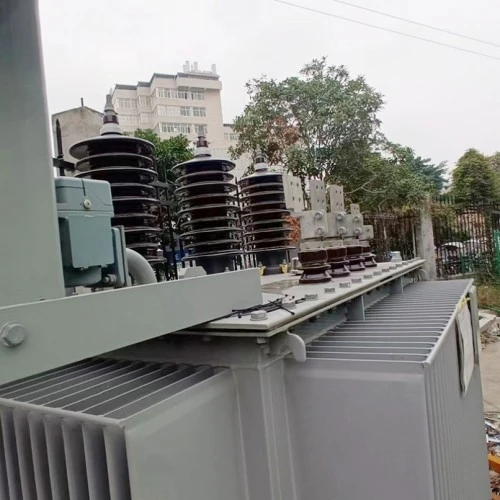

Installazione flessibile: le dimensioni compatte supportano l'installazione su palo, su piattaforma o a livello del suolo, adattandosi ai vincoli del sito sia urbano che rurale.

Principali scenari applicativi

Reti di distribuzione elettrica urbana: adatte per aree residenziali, distretti commerciali e parchi industriali dove è richiesta una distribuzione terminale affidabile.

Strutture industriali: fornisce alimentazione stabile a bassa tensione a impianti di produzione, linee di lavorazione e macchinari pesanti, gestendo con facilità carichi fluttuanti.

Progetti di energia rinnovabile: ampiamente utilizzato nei sistemi di generazione di energia fotovoltaica ed eolica per applicazioni step-up o di distribuzione, con forte adattabilità agli ambienti esterni.

Costruzione di infrastrutture: implementato in aeroporti, metropolitane, ospedali e data center dove l'elevata affidabilità dell'alimentazione è fondamentale.

Alimentazione temporanea e di emergenza: il design compatto e trasportabile lo rende ideale per sottostazioni temporanee o scenari di riparazione di emergenza.

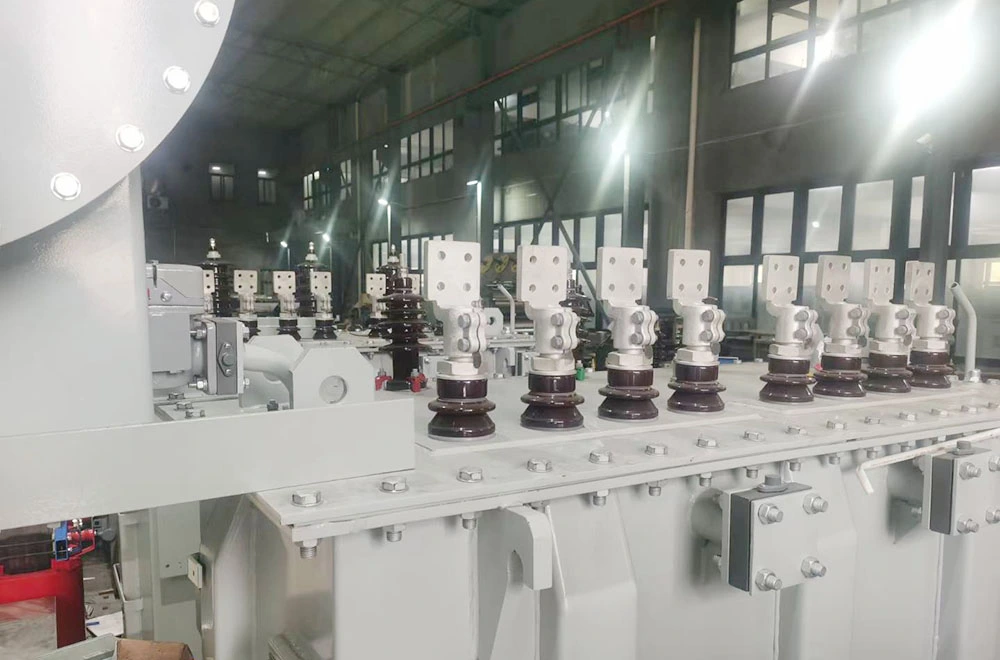

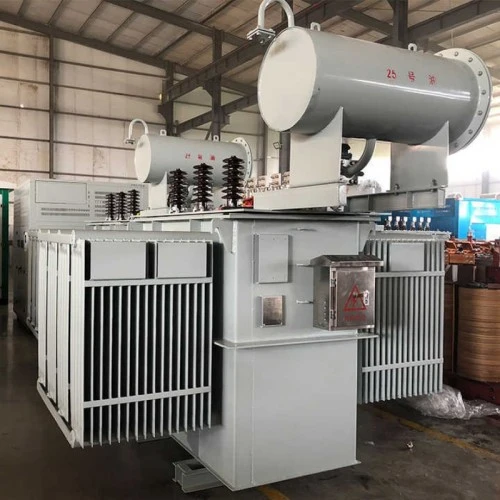

Dettagli di produzione

Materiale principale e processo di produzione

Il nucleo è prodotto utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design della giunzione a gradini a 45°. Le laminazioni del nucleo vengono tranciate con precisione e impilate automaticamente per garantire giunzioni strette e percorsi magnetici uniformi. Il nucleo è fissato saldamente con nastro di vetro semi-secco, riducendo al minimo le vibrazioni e il rumore e riducendo le perdite a vuoto.

Struttura avvolgibile

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono avvolti utilizzando conduttori in rame privi di ossigeno, che offrono un'elevata conduttività elettrica e basse perdite resistive. L'avvolgimento a bassa tensione adotta una configurazione avvolta in un foglio con isolamento interstrato uniforme e condotti dell'olio longitudinali, migliorando significativamente la resistenza meccanica e la capacità di resistenza ai cortocircuiti.

Sistema di isolamento e raffreddamento

L'olio isolante minerale di alta qualità funge sia da mezzo dielettrico che da refrigerante, fornendo eccellente stabilità chimica e rigidità dielettrica. Il sistema di isolamento in carta oleata è sottoposto a severi processi di essiccazione sotto vuoto e riempimento d'olio per eliminare l'umidità residua e le bolle d'aria, garantendo una tensione di inizio scarica parziale ben al di sopra dei requisiti standard.

Serbatoio e struttura di tenuta

Il serbatoio è caratterizzato da un design a pannello ondulato che fornisce sia la dissipazione del calore che la compensazione dell'espansione termica, eliminando la necessità di un conservatore esterno. La struttura completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità, garantendo un funzionamento esente da manutenzione per tutta la vita utile del trasformatore. Una valvola limitatrice di pressione e un indicatore del livello dell'olio sono forniti come caratteristiche di sicurezza standard.

Garanzia di qualità e test

Ogni trasformatore ad alta tensione per esterni immerso in olio è sottoposto a test completi di routine e di tipo prima della consegna, comprese misurazioni delle perdite a vuoto e a carico, test di impedenza di cortocircuito, test di tenuta a sovratensione indotta, test di scarica parziale e test di impulso di fulmine. Tutti gli indicatori chiave di prestazione superano i requisiti sia degli standard nazionali che delle specifiche IEC, garantendo un funzionamento stabile a lungo termine in condizioni di campo complesse.

Domande e risposte: informazioni chiave sul prodotto

D1: Cos'è un trasformatore ad alta tensione per esterni immerso in olio da 500 kVA e dove viene utilizzato?

R: Questo trasformatore riduce le tensioni elevate come 10 kV o 35 kV a livelli di tensione bassi come 0,4 kV, con una capacità di 500 kVA. È ampiamente utilizzato nelle reti di distribuzione urbana, nei parchi industriali, nei progetti di energia rinnovabile e nelle applicazioni infrastrutturali in cui l'installazione all'aperto e l'affidabilità a lungo termine sono essenziali.

Q2: Cosa rende questo trasformatore efficiente dal punto di vista energetico?

R: L'efficienza energetica è ottenuta attraverso l'uso di acciaio al silicio a grani orientati ad alta permeabilità e un design ottimizzato del giunto centrale. Queste caratteristiche riducono le perdite a vuoto di oltre il 15% rispetto ai prodotti convenzionali, portando a un sostanziale risparmio di energia elettrica durante la vita operativa del trasformatore.

Q3: Quali sono i vantaggi della costruzione completamente sigillata?

R: Il serbatoio ondulato completamente sigillato elimina la necessità di un conservatore e di un sistema di sfiato. Impedisce il contatto dell'olio isolante con l'aria atmosferica, evitando l'ossidazione e l'assorbimento di umidità. Ciò riduce le esigenze di manutenzione e prolunga la durata sia dell'olio che del trasformatore.

Q4: Come si comporta questo trasformatore in condizioni di cortocircuito?

R: Il trasformatore ad alta tensione per esterni immerso in olio da 500 kVA è progettato con una struttura di avvolgimento rinforzata meccanicamente e un robusto sistema di bloccaggio. Ha superato con successo i test di impatto di cortocircuito presso laboratori di prova riconosciuti a livello nazionale, garantendo prestazioni affidabili e sicurezza durante i guasti alla rete.

Q5: Quale garanzia e supporto post-vendita vengono forniti?

R: Offriamo una garanzia di 5 anni che copre i difetti di fabbricazione in condizioni di utilizzo normale. Vengono forniti supporto tecnico a vita e disponibilità di pezzi di ricambio. In caso di guasto, rispondiamo entro un'ora dalla notifica e inviamo personale tecnico entro 24 ore sul territorio nazionale. Il trasformatore è progettato per una durata di servizio non inferiore a 30 anni.

Perché scegliere Lugao Power?

Certificazione e garanzia di qualità

Certificato ISO 9001:2008 Sistema di Gestione della Qualità

Marchio CE

Rapporti di test di tipo dal centro nazionale di supervisione e test della qualità dei trasformatori

Test di routine al 100% prima della consegna: perdita a vuoto, perdita di carico, impedenza di cortocircuito, sovratensione indotta, scarica parziale, impulso di fulmine e altro

Imballaggio e consegna

Imballaggio: Cassa di legno o imballaggio avvolto resistente agli agenti atmosferici adatto al trasporto marittimo, terrestre o ferroviario

Condizioni di spedizione: riempito d'olio, sigillato, accompagnato da rapporti di test di fabbrica, manuali di istruzioni e disegni di installazione

Accessori standard: indicatore del livello dell'olio, valvola limitatrice della pressione, termometro a quadrante, boccole, bulloni di messa a terra e set hardware completo

Impegno nel servizio post-vendita

Garanzia di 5 anni: riparazione o sostituzione gratuita per problemi di qualità derivanti dal normale utilizzo dopo la messa in servizio.

Lifetime Service Support: assistenza tecnica e disponibilità di pezzi di ricambio per tutto il ciclo di vita del prodotto.

Durata di progettazione di 30 anni: costruito con materiali di alta qualità per garantire affidabilità a lungo termine.

Risposta alle emergenze: risposta entro un'ora dalla notifica del guasto; servizio domestico in loco entro 24 ore.
