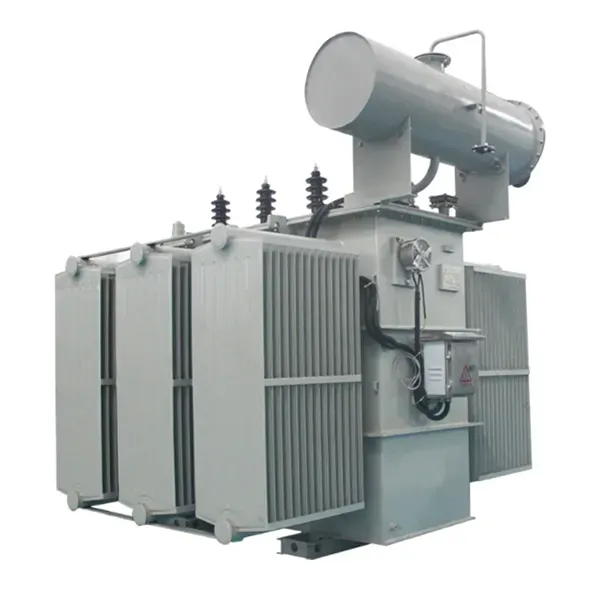

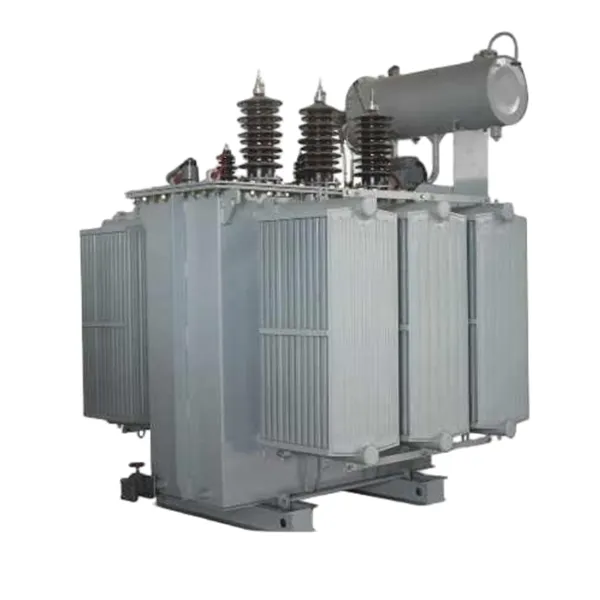

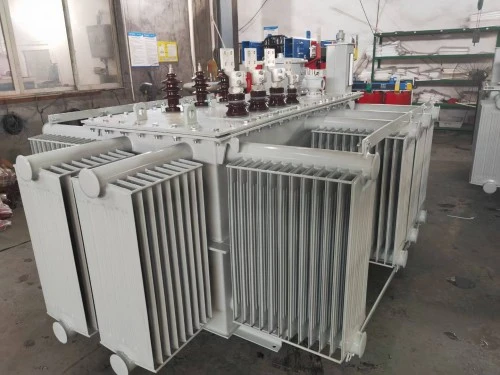

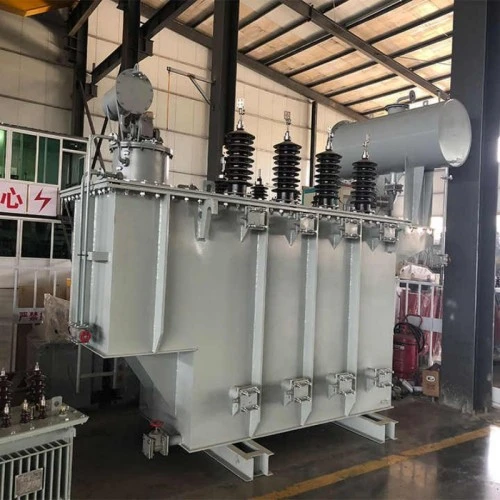

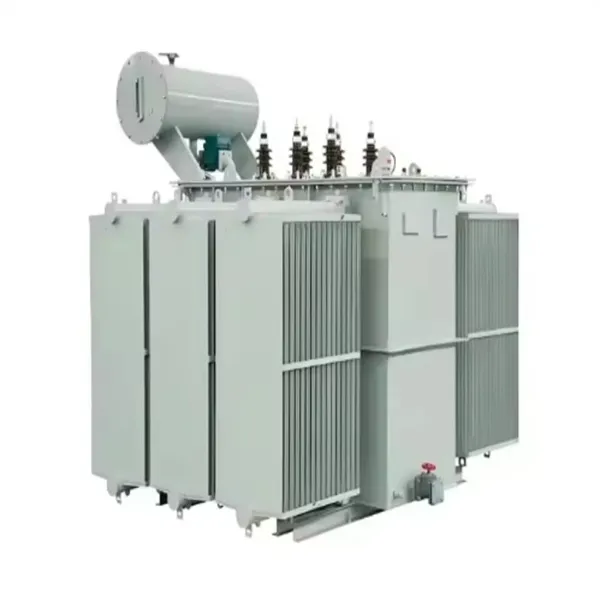

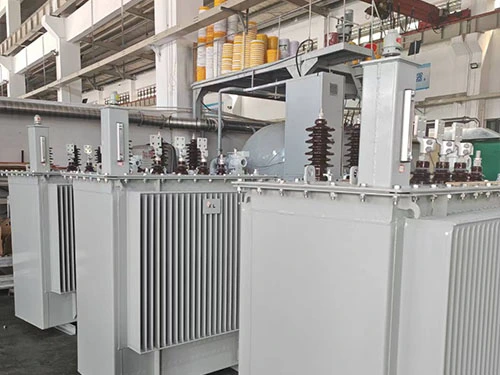

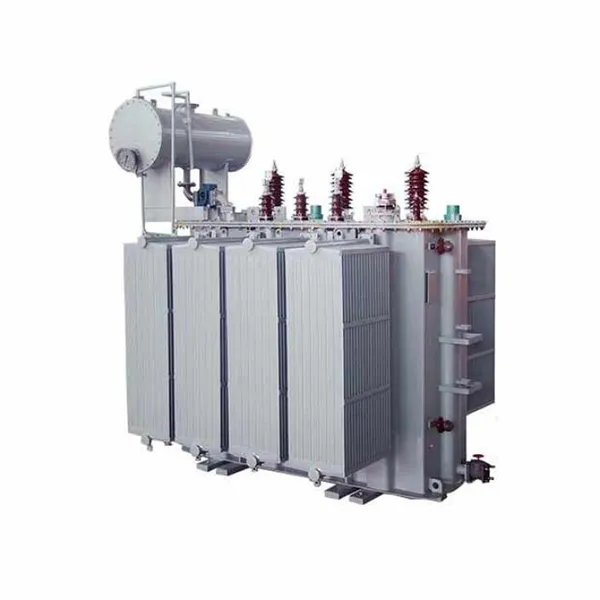

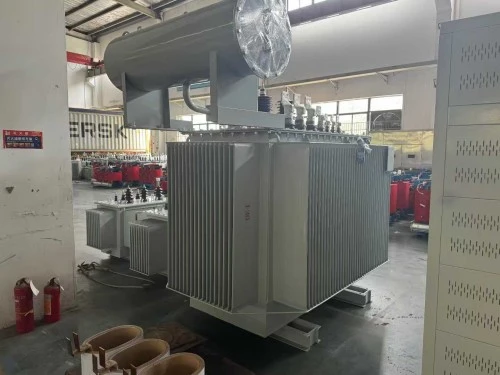

Trasformatore ONAN a bagno d'olio monofase a due avvolgimenti

Il trasformatore ONAN monofase a bagno d'olio a due avvolgimenti rappresenta l'apice della tecnologia di conversione di potenza convenzionale ma altamente affidabile. ALugao Power Co., Ltd.,sappiamo che la spina dorsale di qualsiasi rete di distribuzione elettrica risiede nella robustezza dei suoi trasformatori. Questo modello è specificamente progettato per abbassare o aumentare la tensione tra due circuiti elettrici distinti utilizzando una configurazione di avvolgimento primario e secondario, separati da un nucleo di acciaio al silicio ad alta permeabilità.

La designazione "ONAN" (Oil Natural Air Natural) significa che questa unità si basa su un processo di convezione naturale. L'olio isolante circola naturalmente mentre si riscalda, trasferendo l'energia termica alle pareti del serbatoio, che poi si dissipa nell'aria ambiente. Ciò elimina la necessità di ventole o pompe di raffreddamento esterne, ottenendo un trasformatore non solo silenzioso ma anche significativamente meno soggetto a guasti meccanici.

A differenza degli autotrasformatori, il nostro trasformatore ONAN monofase a bagno d'olio a due avvolgimenti fornisce un isolamento elettrico completo tra i lati primario e secondario. Questo isolamento galvanico è fondamentale per la sicurezza, filtrando efficacemente le armoniche e proteggendo le sensibili apparecchiature a valle dalle sovratensioni transitorie. Sia che venga utilizzata per sottostazioni di trasmissione ad alta tensione o come trasformatore di ingresso di servizio per complessi commerciali, questa unità garantisce eccezionali capacità di resistenza ai cortocircuiti e prestazioni termiche.

Parametro del prodotto (specifica)

Lugao Power Co., Ltd. produce queste unità con un elevato grado di personalizzazione per soddisfare requisiti specifici della rete. Di seguito le specifiche tecniche standard:

Caratteristica e applicazione del prodotto

D: Perché scegliere il design a due avvolgimenti rispetto a un autotrasformatore?

1. Fornisce isolamento fisico ed elettrico tra i circuiti HV e LV.

2. Impedisce il trasferimento delle sovratensioni (ad esempio fulmini) al lato secondario.

3. Essenziale per la sicurezza nelle strutture residenziali, di controllo industriale e mediche.

4. Offre una migliore regolazione della tensione in caso di carichi fluttuanti.

D: Perché utilizzare il raffreddamento ONAN invece del raffreddamento forzato?

1. Nessuna parte in movimento (nessuna ventola, nessuna pompa): zero rischi di guasto del sistema ausiliario.

2. Ideale per località remote con accesso limitato per la manutenzione.

3. Funzionamento silenzioso: adatto ad ambienti sensibili al rumore.

4. La durata della vita supera spesso i 25 anni con un intervento minimo.

D: In che modo Lugao Power garantisce la qualità del nucleo e dell'avvolgimento?

1. Utilizza acciaio al silicio CRGO con struttura del nucleo step-lap.

2. Riduce le perdite in assenza di carico di quasi il 20% rispetto ai core impilati standard.

3. Avvolgimenti in rame o alluminio ad alta conducibilità, avvolti uniformemente.

4. Ogni unità viene sottoposta a test di funzionamento termico e di sovratensione indotta prima di lasciare la fabbrica.

Scenari applicativi specifici

1. Distribuzione dei servizi rurali: estensione delle linee elettriche alle pompe agricole e alle fattorie remote.

2. Segnalamento ferroviario: fornitura di energia affidabile alle apparecchiature di terra.

3. Complessi residenziali: riduzione della media tensione a 120 V/240 V per case unifamiliari o servizi di edifici a molti piani.

4. Illuminazione industriale: alimentazione di griglie di illuminazione industriale per carichi pesanti.

5. Integrazione rinnovabile: abbinamento con inverter solari per alimentare carichi monofase isolati.

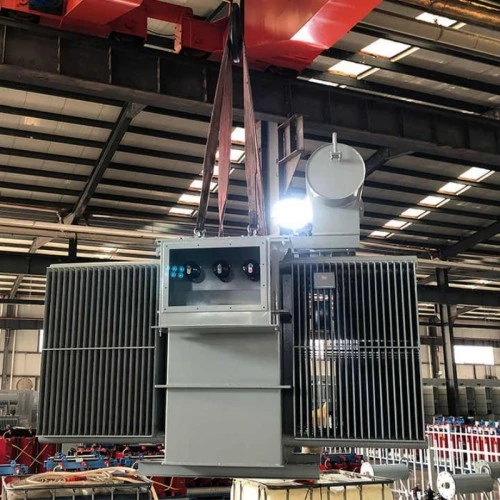

Dettagli di produzione

1. Costruzione del nucleo e dell'avvolgimento

Il cuore del trasformatore ONAN monofase a bagno d'olio a due avvolgimenti risiede nel suo nucleo. Lugao Power utilizza un nucleo squadrato e tagliato con precisione, realizzato in acciaio CRGO ad alta permeabilità. Questo design riduce al minimo il traferro, riducendo significativamente la corrente magnetizzante e il rumore. Gli avvolgimenti sono posizionati concentricamente: l'avvolgimento LV è posizionato più vicino al nucleo, con l'avvolgimento HV avvolto attorno ad esso. Questa disposizione ottimizza l'accoppiamento elettromagnetico e la resistenza meccanica.

2. Isolamento e serbatoio

Utilizziamo olio per trasformatori di alta qualità (olio minerale o estere naturale su richiesta) che funge sia da isolante dielettrico che da mezzo di raffreddamento. Il serbatoio è realizzato in acciaio resistente, rivestito con un processo di trattamento superficiale in cinque fasi: sgrassaggio, fosfatazione, priming, rivestimento intermedio e uno strato finale di vernice resistente ai raggi UV. Ciò garantisce resistenza alla corrosione in ambienti costieri o umidi.

3. Garanzia di qualità e certificazioni

Ogni unità è prodotta in conformità agli standard ISO 9001:2015. I nostri protocolli di test includono:

1. Test di routine: misurazione della resistenza dell'avvolgimento, test del rapporto di tensione, misurazione della perdita a vuoto e della corrente, impedenza di cortocircuito e test dielettrici.

2. Prove di tipo: prova di aumento della temperatura, prova di impulso di fulmine (LI) e prova di capacità di resistenza al cortocircuito.

3. Disponiamo di certificazioni che soddisfano gli standard globali come IEC 60076 e ANSI/IEEE C57.12.00, garantendo che i nostri trasformatori siano accettati nei mercati internazionali.

Perché scegliere Lugao Power? (Confronto con la concorrenza)

Quando si acquista un trasformatore ONAN monofase a bagno d'olio a due avvolgimenti, il mercato è saturo di opzioni a basso costo che compromettono la qualità dei materiali. Ecco perché Lugao Power Co., Ltd. si distingue:

Il nostro impegno: non vendiamo solo trasformatori; forniamo soluzioni ingegnerizzate. Il nostro team tecnico fornisce assistenza con calcoli di impedenza, configurazioni del commutatore e guida all'installazione. Con Lugao Power, ricevi un trasformatore ONAN monofase a bagno d'olio a due avvolgimenti che offre costantemente un costo totale di proprietà (TCO) inferiore grazie alle ridotte esigenze di manutenzione e alla maggiore efficienza energetica.

Caso di studio applicativo: progetto di elettrificazione rurale

Nel secondo trimestre del 2024, un’azienda municipalizzata nel sud-est asiatico ha dovuto far fronte a frequenti guasti dei trasformatori a secco importati a causa di fulmini. Sono passati alle unità trasformatore ONAN monofase a bagno d'olio a due avvolgimenti di Lugao Power (50 kVA, 11 kV/230 V).

Risultati:

1. Tasso di fallimento ridotto: tasso di fallimento dello 0% su due stagioni dei monsoni.

2. Prestazioni termiche: il raffreddamento ONAN ha mantenuto le temperature degli avvolgimenti inferiori di 15°C rispetto alle unità precedenti con un carico del 90%.

3. Manutenzione: l'azienda ha segnalato zero interventi di manutenzione grazie al robusto sistema di conservazione dell'olio.

Imballaggio e spedizione

Comprendendo che la logistica può essere fondamentale quanto la produzione, Lugao Power garantisce che ogni trasformatore ONAN monofase a bagno d'olio a due avvolgimenti sia imballato per il transito globale.

Imballaggio: le unità vengono spedite riempite con olio isolante di alta qualità. Utilizziamo casse in legno (certificate ISPM 15) per l'export o telai in acciaio con avvolgimento protettivo. Gli scaricatori di sovratensione e le boccole sono imballati separatamente in schiuma antiurto per evitare danni durante il trasporto.

Documentazione: ogni spedizione include un manuale completo, rapporti di prova e schemi di installazione.

Tempi di consegna: le unità standard sono disponibili in 20-25 giorni lavorativi. Gli ordini personalizzati richiedono 30-35 giorni.

Porto di carico: Ningbo.

Domande frequenti (FAQ)

Q1: Questo trasformatore può essere utilizzato all'aperto a temperature estreme?

R: Assolutamente. Il sistema di raffreddamento ONAN è progettato per gestire temperature ambiente comprese tra -25°C e +50°C. Per ambienti estremi (deserto o artico), Lugao Power può regolare di conseguenza il volume dell'olio e il design del radiatore del serbatoio. Il robusto rivestimento del serbatoio garantisce resistenza ai raggi UV e all'umidità, rendendo il trasformatore ONAN monofase a bagno d'olio a due avvolgimenti ideale per il montaggio su palo o per installazioni esterne a livello del suolo.

Q2: Qual è la durata tipica di questo trasformatore?

R: Con una corretta installazione e test periodici dell'olio, la durata operativa è generalmente compresa tra 25 e 30 anni. Il nucleo e gli avvolgimenti sono progettati con una classe termica che consente una durata dell'isolamento di 30 anni in condizioni di carico nominale. Lugao Power offre una garanzia di produzione standard di 5 anni, con disponibilità di contratti di assistenza estesi.

Q3: Fornite commutatori per la regolazione della tensione?

R: Sì. Offriamo sia commutatori di prese fuori circuito (OCTC) che commutatori di prese sotto carico (OLTC) a seconda dell'applicazione. Per la distribuzione standard, integriamo rubinetti diseccitati (+/- 2,5% o 5%) per adeguarci alle fluttuazioni della rete. Se stai acquistando un trasformatore ONAN monofase a bagno d'olio a due avvolgimenti per apparecchiature industriali sensibili che richiedono una tensione costante, possiamo installare un sistema OLTC.

Q5: Qual è la differenza tra un trasformatore standard e la variante "Heavy Duty" che offri?

R: Le nostre unità standard sono costruite per uso residenziale commerciale e generale. La nostra variante "Heavy Duty" delTrasformatore ONAN a bagno d'olio monofase a due avvolgimentipresenta una sezione trasversale del rame maggiorata, un giogo centrale rinforzato e un grado superiore di olio isolante (estere naturale) per resistere a sovraccarichi ciclici fino al 150% per brevi periodi. Questo è ideale per applicazioni di saldatura, attrezzature minerarie o carichi agricoli in cui le correnti di avviamento sono elevate.

Contatta Lugao Power Co., Ltd. oggi stesso

Garantisci la continuità della tua rete elettrica. Scegli la durata, l'efficienza e la sicurezza del nostro trasformatore ONAN monofase a bagno d'olio a due avvolgimenti. Per preventivi, disegni tecnici o sconti per ordini all'ingrosso, utilizzare il modulo di richiesta riportato di seguito.
