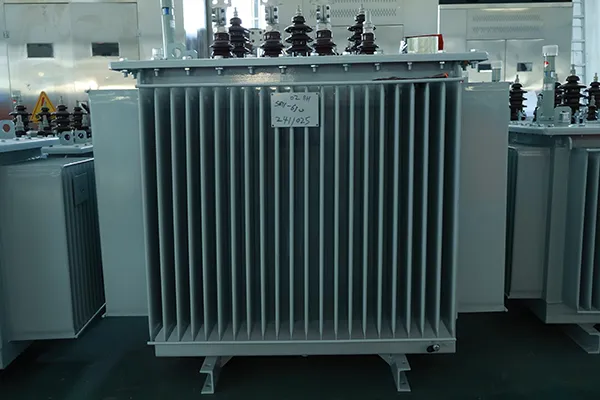

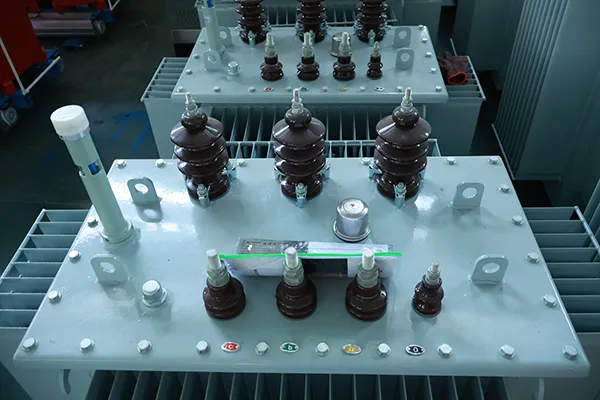

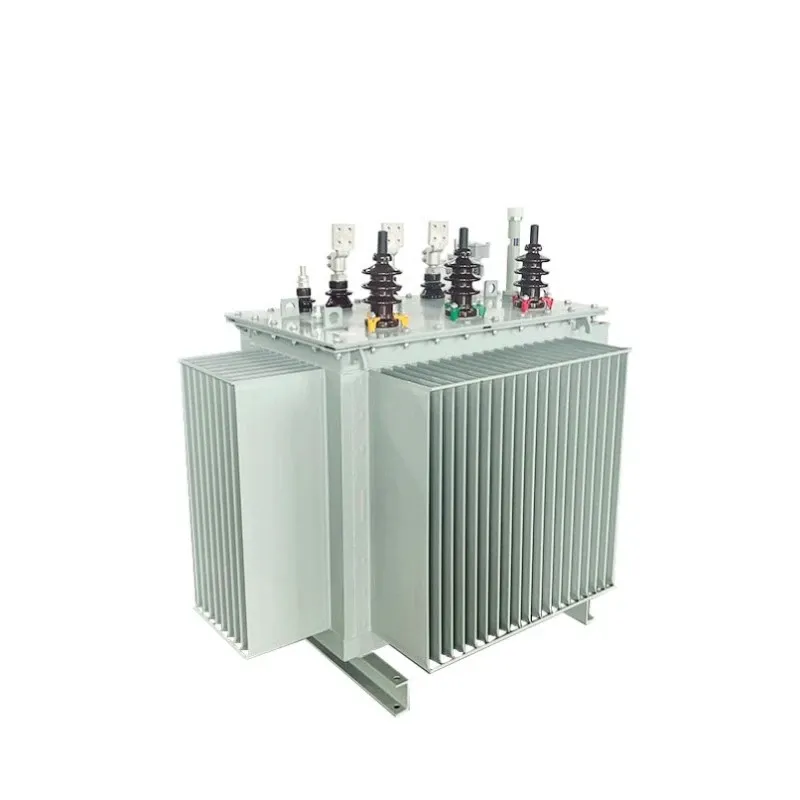

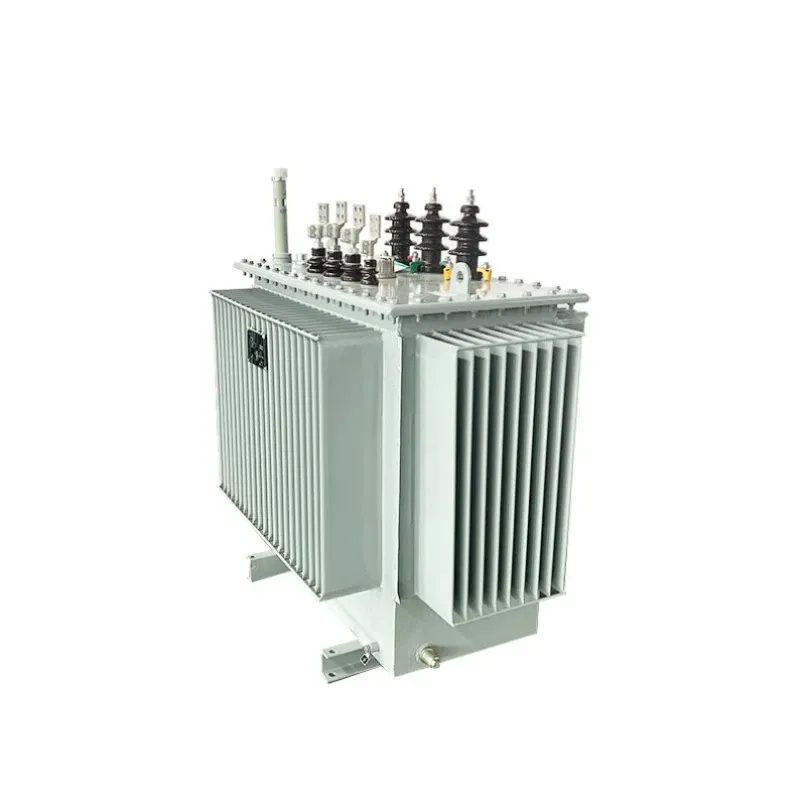

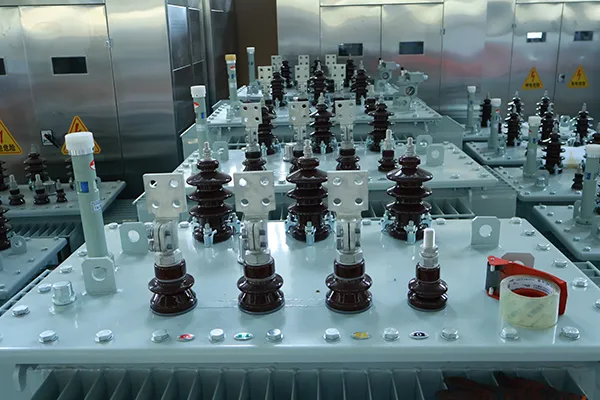

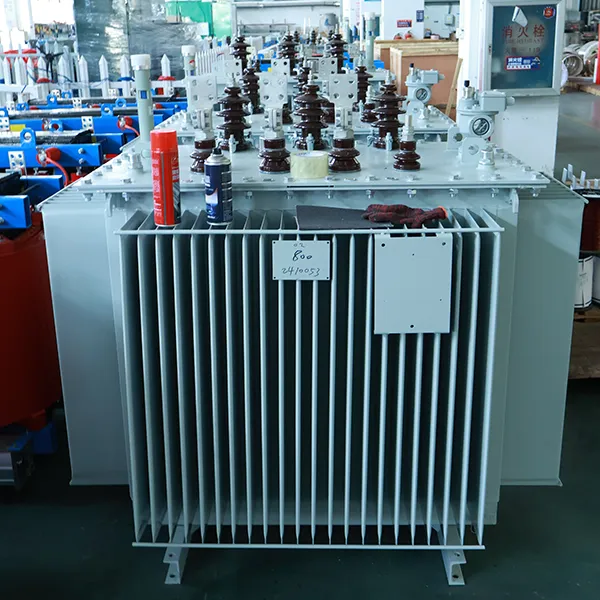

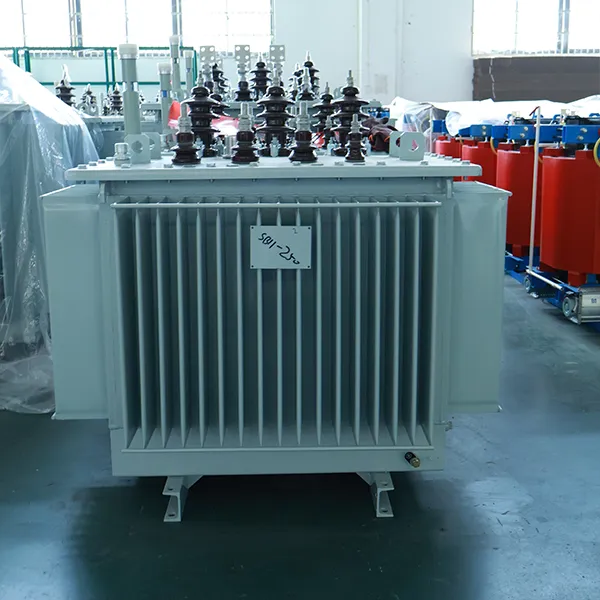

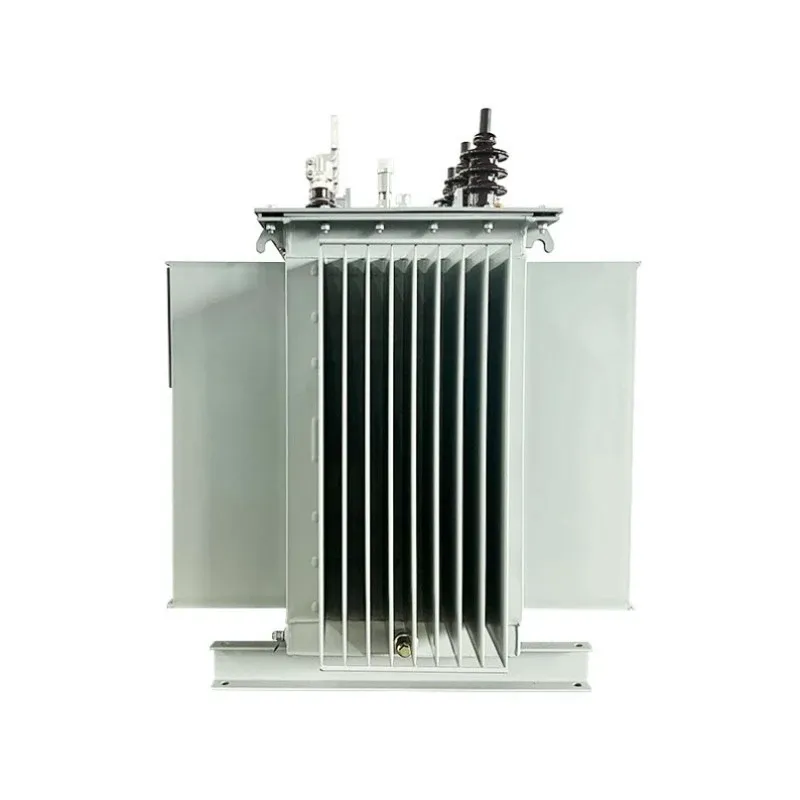

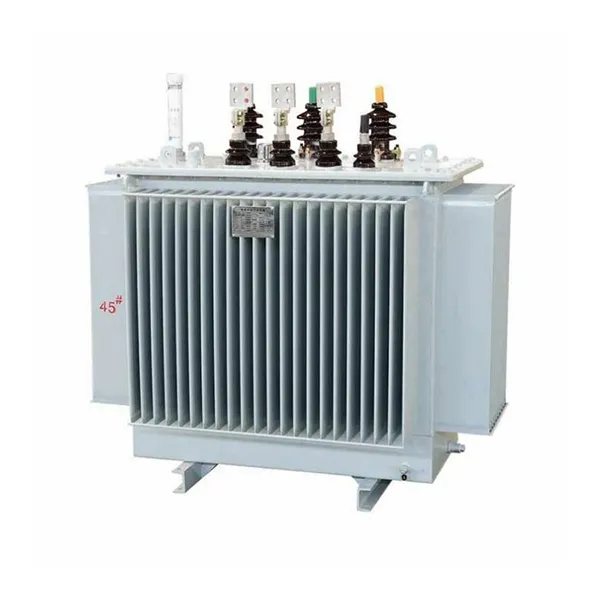

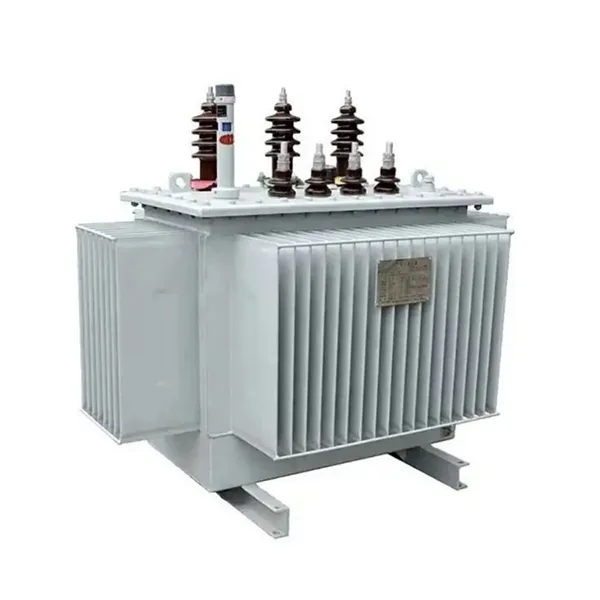

Trasformatore elettrico raffreddato ad olio ad alta frequenza

Il trasformatore elettrico raffreddato ad olio ad alta frequenza di Lugao Power è specificamente progettato per funzionare a frequenze comprese tra 1kHz e 20kHz, un requisito fondamentale per i moderni inverter PWM, apparecchiature di riscaldamento a induzione e stazioni di ricarica per veicoli elettrici. A differenza dei trasformatori standard da 50/60 Hz che soffrono di eccessive perdite del nucleo alle frequenze più elevate, le nostre unità utilizzano nuclei avanzati in lega amorfa o acciaio al silicio a grani orientati combinati con uno speciale sistema di raffreddamento a bagno d'olio.

Questo design gestisce efficacemente l'"effetto pelle" e le perdite dell'effetto di prossimità comuni nel funzionamento ad alta frequenza. L'olio non solo agisce come isolante dielettrico superiore, garantendo capacità di resistenza alle alte tensioni, ma dissipa anche efficacemente il calore dal nucleo e dagli avvolgimenti. Ciò si traduce in un ingombro compatto, un rapporto peso/potenza più elevato e un'eccezionale affidabilità in condizioni ambientali difficili.

Parametri del prodotto (specifiche)

Il nostro team tecnico può personalizzare in base alle vostre esigenze specifiche. Di seguito sono riportate le gamme standard per il trasformatore elettrico raffreddato ad olio ad alta frequenza:

Caratteristiche e applicazione del prodotto (formato domande e risposte)

D: Perché scegliere il raffreddamento ad olio rispetto al raffreddamento ad aria per applicazioni ad alta frequenza?

R: Il funzionamento ad alta frequenza crea l'"effetto pelle", in cui la corrente scorre sulla superficie del conduttore, generando un intenso calore localizzato. Il raffreddamento ad aria è spesso insufficiente per i progetti compatti. La nostra soluzione raffreddata ad olio circonda gli avvolgimenti con un fluido ad alto dielettrico che estrae il calore 10 volte più efficientemente dell'aria. Ciò previene punti caldi, prolunga la durata dell'isolamento e consente al trasformatore elettrico raffreddato ad olio ad alta frequenza di mantenere un funzionamento con ciclo di lavoro del 100% anche in ambienti con temperatura di 50°C.

D: In che modo Lugao Power risolve il problema della "capacità parassita" alle alte frequenze?

R: Questo è un punto critico. L'alta frequenza aumenta la capacità parassita, causando rumore EMI e guasti al driver. Presso Lugao Power Co., Ltd., utilizziamo una tecnica specializzata di avvolgimento interleaved combinata con una barriera isolante DMD (Dacron Mylar Dacron) specifica per l'immersione in olio. Ciò riduce la capacità parassita di circa il 30% rispetto ai design a strati avvolti standard, garantendo forme d'onda di commutazione pulite.

D: In quali settori viene utilizzato questo specifico modello ad alta frequenza raffreddato ad olio?

R: Il trasformatore elettrico raffreddato ad olio ad alta frequenza eccelle in condizioni difficili.

1. Energie rinnovabili: convertitori eolici e inverter solari fotovoltaici (isolamento dalla rete).

2. Marine e acque profonde: ROV e potenza di bordo (dove la nebbia salina e le vibrazioni sono costanti).

3. Ricarica di veicoli elettrici: caricabatterie rapidi esterni ad alta potenza che richiedono ingombri compatti.

4. Ferrovie: alimentatori ausiliari per treni ad alta velocità.

D: Qual è il programma di manutenzione dell'olio?

R: Minimo. A differenza dei trasformatori di potenza standard che degradano l'olio a causa della formazione di archi elettrici, le nostre unità ad alta frequenza funzionano con un flusso stazionario inferiore. Raccomandiamo un test di rigidità dielettrica ogni anno, ma l'olio dura in genere più di 10 anni grazie alla struttura sigillata e priva di ossigeno.

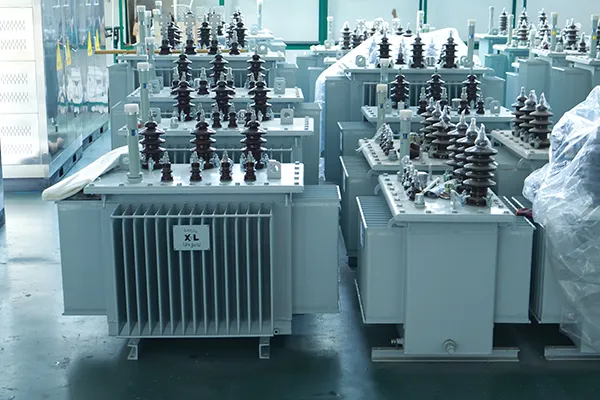

Dettagli di produzione e garanzia di qualità

Produzione di base

Utilizziamo linee di taglio ad alta velocità ZDKH-75 per garantire che le bave sull'acciaio al silicio siano < 0,02 mm. Per il trasformatore elettrico raffreddato ad olio ad alta frequenza, questa precisione è vitale per ridurre le perdite di correnti parassite ad alte velocità di commutazione.

Avvolgimento e assemblaggio

Gli avvolgimenti sono prodotti su macchine a controllo CNC per garantire una tensione precisa. Dopo l'avvolgimento, ogni unità viene sottoposta a un processo di impregnazione sotto pressione (VPI) prima dell'introduzione dell'olio. Ciò rimuove tutta l'umidità dall'isolamento in cellulosa, prevenendo la fuoriuscita di idrogeno durante il funzionamento.

Il vantaggio del confronto "Lugao".

Perché scegliere Lugao Power Co., Ltd.?

Non siamo solo una fabbrica; siamo un fornitore di soluzioni. Sebbene molti fornitori offrano unità ad "alta tensione" o "a secco", pochi padroneggiano la fisica della progettazione di trasformatori elettrici raffreddati ad olio ad alta frequenza. Forniamo rapporti completi sui test di tipo, inclusi test di cortocircuito e di funzionamento a caldo. Il nostro team logistico garantisce un imballaggio professionale (legno certificato ISO 6583 + ammortizzatori) per il trasporto marittimo/aereo globale.

Domande frequenti sull'approvvigionamento dei clienti

Q1: Potete personalizzare l'impedenza per adattarla al mio circuito di commutazione IGBT?

R: Sì. Regoliamo con precisione l'induttanza di dispersione. Fornisci semplicemente la frequenza di commutazione (ad esempio 16kHz) e la topologia (full bridge/LLC) e progetteremo il trasformatore elettrico raffreddato ad olio ad alta frequenza corrispondente.

Q2: Qual è il MOQ?

R: Un pezzo. Supportiamo lo sviluppo di prototipi e progetti pilota in piccoli lotti prima della produzione di massa.

Q3: Come si prevengono le perdite di olio durante il trasporto?

R: Spediamo le unità "asciutte" (separate dall'olio) o "riempite" a seconda delle vostre preferenze. Se riempito, pressurizziamo il serbatoio con aria secca a 0,03 MPa per 12 ore per verificare che la caduta di pressione sia pari a zero prima della spedizione.

Q4: Fornite campioni per i test?

R: Assolutamente. Incoraggiamo i clienti a testare i nostri parametri di efficienza rispetto ai loro attuali fornitori. Siamo certi che il trasformatore elettrico ad alta frequenza raffreddato ad olio supererà le unità standard nei test di imaging termico.

La progettazione e il collaudo dei trasformatori devono essere conformi alle seguenti norme:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Trasformatori di potenza》

GB/T6451-2015 "Specifiche e requisiti tecnici per trasformatori di potenza in bagno d'olio"

JB/T3837-2010 《Metodo di compilazione delle designazioni del tipo per i prodotti trasformatori》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB10237-88 《Livelli di isolamento e prove dielettriche per trasformatori di potenza: distanze d'aria di isolamento esterno》

GB7595-87 《Standard di qualità per l'olio per trasformatori in servizio》

GB7328-87 《Misurazione del livello sonoro per trasformatori》

GB7534-87 《Misurazione di scarica parziale》

GB/T15164-94 《Guida al caricamento per trasformatori di potenza in bagno d'olio》

DL/T586-95 《Guida tecnica per la supervisione della produzione degli utenti di apparecchiature elettriche》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB2536-1990 《Olio per trasformatori》

JB/T56011-92 《Classificazione della qualità dei prodotti per trasformatori di potenza in bagno d'olio》

ZBK41005-89 《Livello sonoro dei trasformatori 6-220KV》
