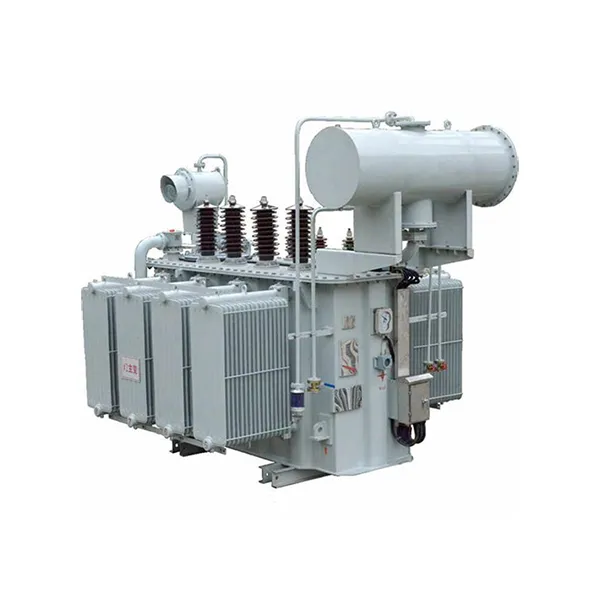

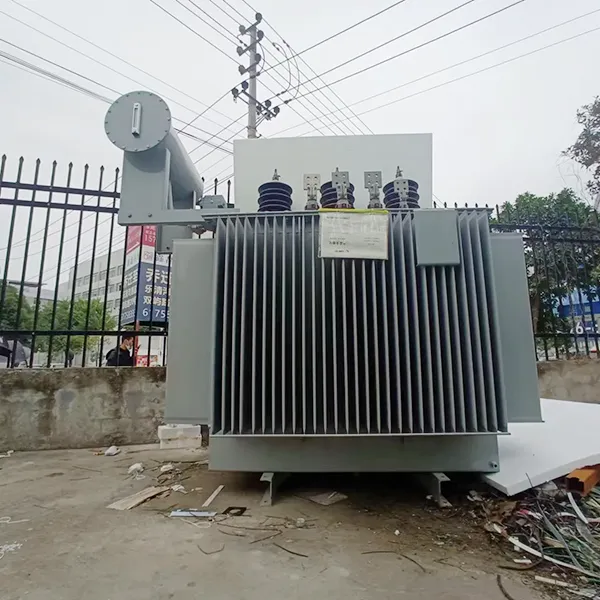

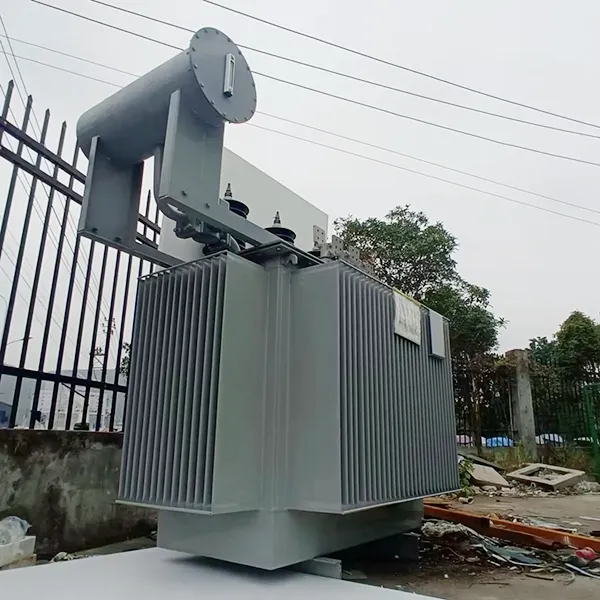

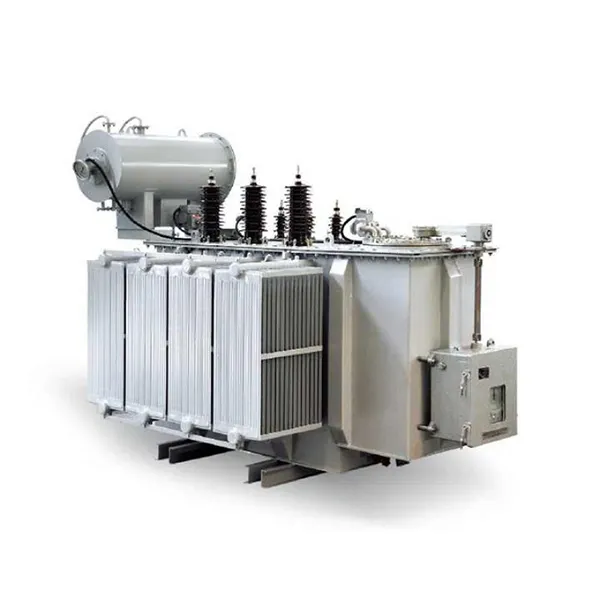

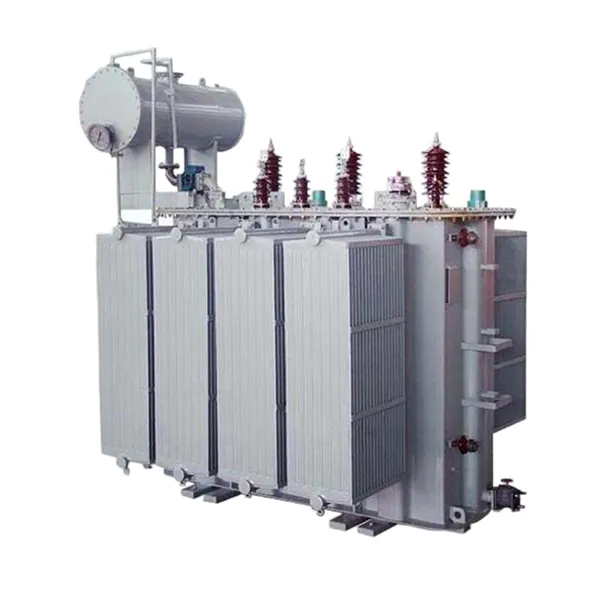

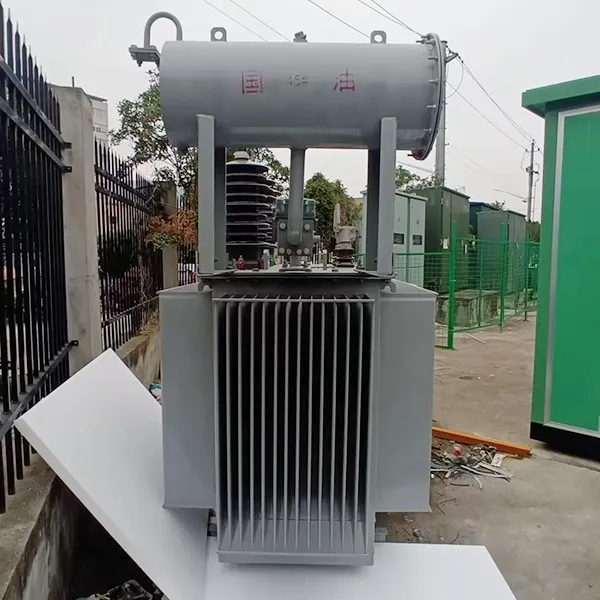

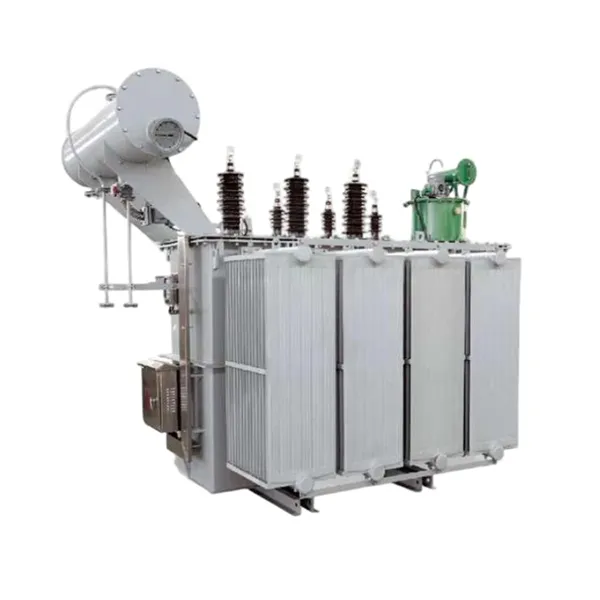

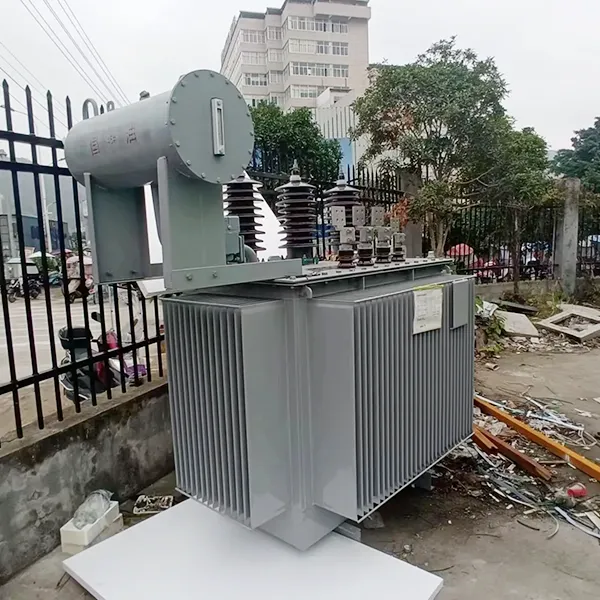

Trasformatore elettrico di media tensione trifase potenziato

Il nostro trasformatore elettrico trifase di media tensione step-up è progettato per convertire la potenza a bassa tensione (come 0,4 kV) in uscita a media tensione (come 11 kV, 22 kV o 33 kV), consentendo una trasmissione efficiente su lunghe distanze o l'integrazione nelle reti di distribuzione. Questo prodotto è essenziale per progetti di energia rinnovabile, impianti industriali e centrali elettriche che richiedono un aumento di tensione affidabile.

Il trasformatore è dotato di un nucleo in acciaio al silicio a grani orientati ad alta permeabilità e avvolgimenti in rame privo di ossigeno, garantendo perdite minime ed elevata stabilità termica. ILsistema di raffreddamento a bagno d'oliofornisce una dissipazione del calore superiore, mentre la struttura completamente sigillata protegge dai contaminanti ambientali, riducendo le esigenze di manutenzione e prolungando la durata.

Parametro del prodotto (specifica)

Specifiche tipiche del trasformatore trifase a bagno d'olio step-up (0,4 kV / 11 kV)

L'attrezzatura standard include

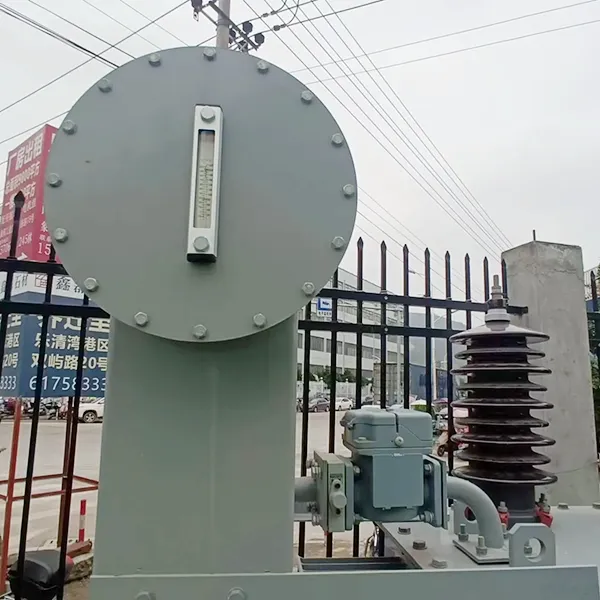

1. Indicatore del livello dell'olio con allarme di basso livello

2. Valvola limitatrice di pressione

3. Termometro a quadrante con contatti di allarme

4. Relè gas opzionale per rilevamento guasti

Caratteristica e applicazione del prodotto

Caratteristiche

I trasformatori elettrici di media tensione trifase potenziati soddisfano o superano gli standard internazionali: conformi a IEC 60076, ANSI C57.12, GB1094 e SANS 780, garantendo applicabilità e affidabilità globali.

Design del serbatoio ondulato completamente sigillato: elimina la necessità di un conservatore, impedisce l'ossidazione dell'olio e l'ingresso di umidità, consentendo un funzionamento esente da manutenzione per periodi prolungati.

Elevata capacità di sovraccarico e stabilità termica: il sistema di raffreddamento a bagno d'olio garantisce prestazioni stabili anche in condizioni di carico elevato prolungato o tensioni di ingresso fluttuanti.

Funzionamento a bassa rumorosità: la struttura ottimizzata del giunto centrale e il design di smorzamento delle vibrazioni riducono il rumore operativo, adatto per ambienti residenziali o sensibili al rumore.

Struttura compatta per installazione flessibile: il design modulare consente configurazioni con montaggio su palo, su pad o su sottostazione, adattandosi a siti con spazi limitati o all'aperto.

Robusta capacità di resistenza ai cortocircuiti: gli avvolgimenti a bassa tensione del tipo a lamina e le strutture rigide di supporto della bobina garantiscono l'integrità meccanica in condizioni di guasto improvviso.

Installazione semplice e manutenzione ridotta: gli occhielli di sollevamento standard, i fori di montaggio sulla base e le opzioni di ingresso dei cavi semplificano l'installazione in loco; il design completamente sigillato riduce al minimo la manutenzione ordinaria.

Lunga durata con supporto a vita - Progettato per una vita operativa minima di 30 anni, supportato da supporto tecnico a vita e disponibilità di pezzi di ricambio.

Intervalli multipli di prese per la regolazione della tensione: fornisce opzioni di prese ±5%, ±2×2,5%, consentendo una regolazione precisa della tensione per soddisfare le variazioni della rete o del carico.

Opzioni di fluidi isolanti ecologici: disponibili con esteri naturali (olio vegetale) o fluidi isolanti con punto di combustione elevato per applicazioni ecosostenibili.

Domande e risposte: approfondimenti chiave sul trasformatore step-up

D: Cos'è un trasformatore Step Up?

R: Un trasformatore incrementale aumenta la bassa tensione di ingresso fino a una tensione di uscita più elevata. Ha meno spire sull'avvolgimento primario e più spire sull'avvolgimento secondario. Questo tipo di trasformatore è fondamentale per i sistemi di energia rinnovabile, come i parchi solari e gli impianti eolici, dove la potenza generata a bassa tensione deve essere intensificata per la trasmissione in rete.

D: In che modo questo trasformatore potenziato migliora l'efficienza energetica?

R: Il nostro trasformatore utilizza acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design del nucleo con giuntura a gradini. Ciò riduce significativamente l'isteresi e le perdite per correnti parassite, diminuendo le perdite a vuoto e a carico rispetto ai trasformatori convenzionali, il che riduce direttamente i costi operativi.

D: Perché il sistema di raffreddamento a bagno d'olio è importante per le applicazioni step-up?

R: L'olio isolante fornisce sia rigidità dielettrica che efficiente dissipazione del calore. Trasferisce il calore dal nucleo e dagli avvolgimenti alla superficie del serbatoio, garantendo un funzionamento stabile anche in condizioni continue di carico elevato o di temperatura elevata tipiche delle applicazioni step-up.

D: Questo trasformatore elettrico trifase di media tensione può essere utilizzato all'aperto?

R: Sì. Il design del serbatoio ondulato completamente sigillato protegge i componenti interni da umidità, polvere e ambienti corrosivi, rendendolo ideale per installazioni esterne come centrali solari, parchi eolici e sottostazioni industriali.

Vantaggi delle funzionalità

Costi operativi significativamente ridotti: il circuito magnetico ottimizzato e i materiali a basse perdite riducono le perdite di energia, abbassando i costi dell'elettricità durante la vita del trasformatore.

Elevata affidabilità operativa: il design avanzato per la resistenza ai cortocircuiti e i sistemi di isolamento migliorati garantiscono un funzionamento stabile anche in condizioni di fluttuazioni della rete o di guasto.

Bassi requisiti di manutenzione: la struttura completamente sigillata elimina la necessità di sostituire l'olio e riduce la frequenza di ispezione, riducendo al minimo i tempi di fermo e le spese di manutenzione.

Design compatto e adattabile: la struttura modulare consente un'installazione flessibile in ambienti con spazi limitati, mentre le interfacce standardizzate semplificano l'integrazione con quadri e sistemi di controllo.

I prodotti si adattano all'ambiente

Scenari applicativi

Sistemi di energia rinnovabile: ideali per i parchi solari e gli impianti eolici per aumentare l'energia generata da bassa tensione a livelli di media tensione per la connessione alla rete.

Impianti industriali: utilizzati negli impianti di produzione e nelle industrie pesanti dove è necessario aumentare l'energia a bassa tensione proveniente da generatori o inverter per la distribuzione.

Progetti infrastrutturali: adatto per aeroporti, ferrovie e data center che richiedono un livello di tensione affidabile per sistemi di alimentazione principale o di backup.

Centrali elettriche: applicato in stazioni di produzione di energia su piccola scala in cui è necessario aumentare la tensione per la trasmissione su lunghe distanze.

Dettagli di produzione

Materiale e processo di base

Il nucleo del trasformatore step-up è costruito utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design del giunto a sovrapposizione a gradini. Il nucleo è tagliato con precisione e impilato automaticamente per garantire una distribuzione uniforme del flusso magnetico, riducendo al minimo le perdite a vuoto e la corrente magnetizzante.

Struttura avvolgibile

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono avvolti con conduttori in rame privi di ossigeno. Gli avvolgimenti a bassa tensione utilizzano una struttura a lamina o elicoidale con condotti dell'olio longitudinali, che migliorano la resistenza meccanica e la capacità di resistenza ai cortocircuiti.

Sistema di isolamento e raffreddamento

Viene utilizzato olio minerale di alta qualità o un fluido isolante ecologico con punto di fiamma elevato. Il sistema isolante in carta oleata è sottoposto a processi di essiccazione sotto vuoto e riempimento d'olio per eliminare l'umidità e l'aria residue, garantendo elevata rigidità dielettrica e affidabilità a lungo termine.

Serbatoio e sigillatura

Il design del serbatoio ondulato fornisce la compensazione dell'espansione termica senza la necessità di un conservatore. La struttura completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità, riducendo la frequenza di manutenzione e prolungando la durata dell'olio.

Domande e risposte: produzione e garanzia della qualità

D: Come si garantisce la capacità di resistenza al cortocircuito del trasformatore trifase immerso in olio?

R: I nostri trasformatori vengono sottoposti a test di cortocircuito in laboratori riconosciuti a livello nazionale. La combinazione di avvolgimenti in lamina, supporti rigidi della bobina e dispositivi di fissaggio autobloccanti garantisce che la struttura rimanga intatta in condizioni di guasto improvviso.

D: Quali standard di qualità segui?

R: Tutti i prodotti sono progettati, fabbricati e testati in conformità agli standard IEC 60076, GB1094 e ISO 9001:2015. Ogni unità viene sottoposta a test completi di routine e di tipo prima della consegna.

La progettazione e il collaudo dei trasformatori devono essere conformi alle seguenti norme:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Trasformatori di potenza》

GB/T6451-2015 "Specifiche e requisiti tecnici per trasformatori di potenza in bagno d'olio"

JB/T3837-2010 《Metodo di compilazione delle designazioni del tipo per i prodotti trasformatori》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB10237-88 《Livelli di isolamento e prove dielettriche per trasformatori di potenza: distanze d'aria di isolamento esterno》

GB7595-87 《Standard di qualità per l'olio per trasformatori in servizio》

GB7328-87 《Misurazione del livello sonoro per trasformatori》

GB7534-87 《Misurazione di scarica parziale》

GB/T15164-94 《Guida al caricamento per trasformatori di potenza in bagno d'olio》

DL/T586-95 《Guida tecnica per la supervisione della produzione degli utenti di apparecchiature elettriche》

GB/T311.1-3.11-97 《Coordinamento dell'isolamento e tecniche di prova ad alta tensione per apparecchiature di trasmissione e trasformazione ad alta tensione》

GB2536-1990 《Olio per trasformatori》

JB/T56011-92 《Classificazione della qualità dei prodotti per trasformatori di potenza in bagno d'olio》

ZBK41005-89 《Livello sonoro dei trasformatori 6-220KV》
