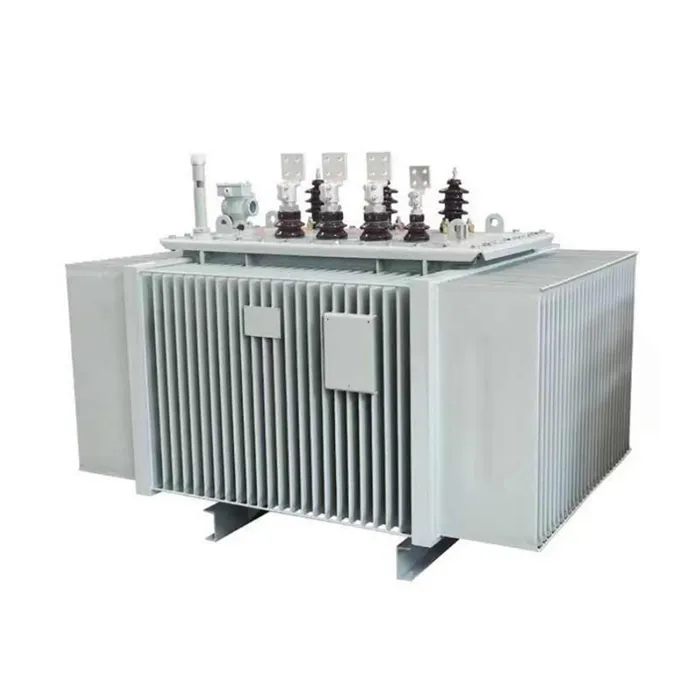

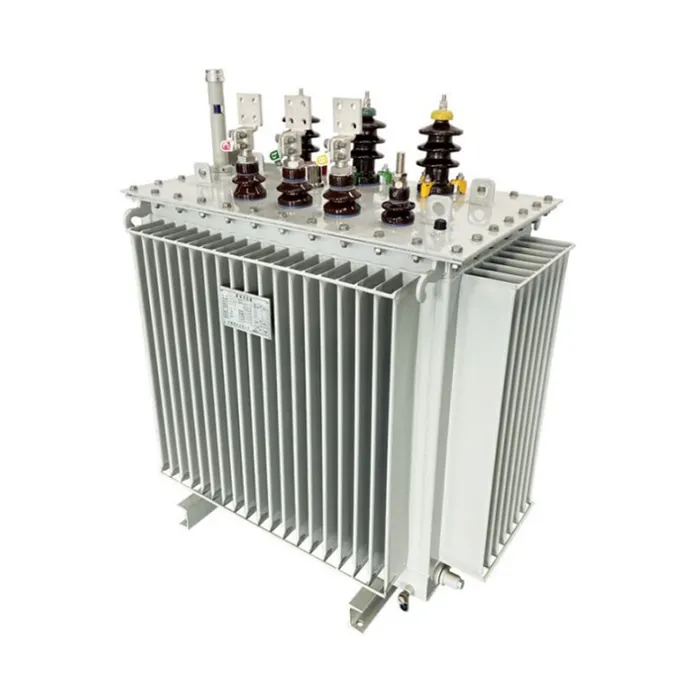

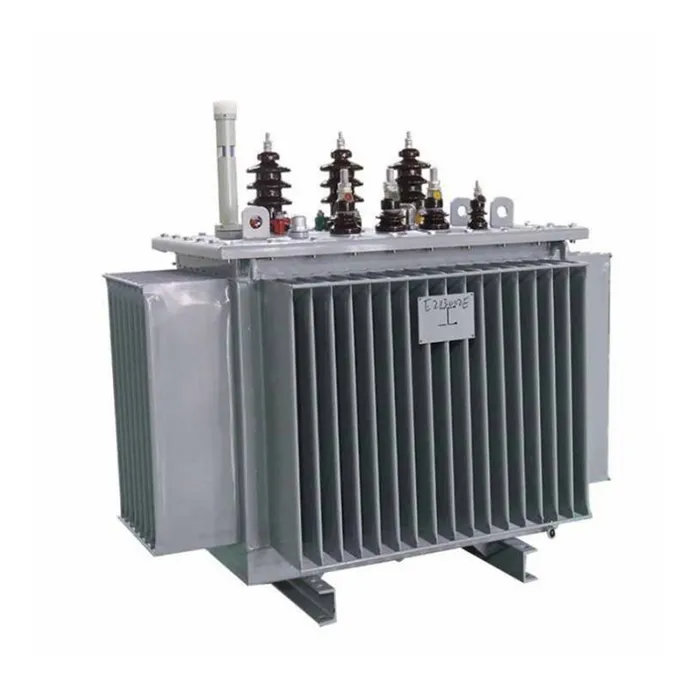

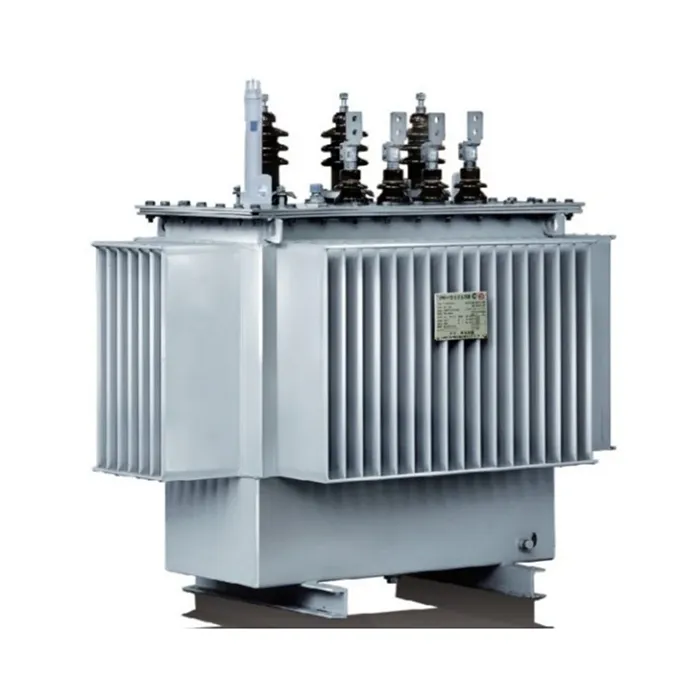

Trasformatore ad alta tensione trifase a due avvolgimenti

La nostra azienda è un produttore professionale di trasformatori ad alta tensione trifase a due avvolgimenti, progettati per fornire una trasmissione di potenza affidabile ed efficiente per reti ad alta tensione e applicazioni di generazione di energia su larga scala. Il nostro vantaggio principale risiede nelle soluzioni applicative non flessibili, inclusi metodi multipli di regolazione della tensione come commutatori di prese a circuito spento e sotto carico, che consentono la regolazione della tensione senza interruzione di corrente in condizioni di rete fluttuanti. Con diverse opzioni di raffreddamento, come l'autoraffreddamento in bagno d'olio, il raffreddamento ad aria forzata e la circolazione forzata dell'olio, i nostri trasformatori si adattano perfettamente ai vari ambienti di installazione. Questi prodotti combinano struttura semplificata, funzionamento stabile, forte resistenza agli urti e ai sovraccarichi e un elevato rapporto costo-efficacia, rendendoli la scelta preferita per sottostazioni, centrali elettriche e sistemi energetici industriali.

Marca: Lugao Power Co., Ltd.
Certificazione: rapporto di prova ISO/CE/tipo

Invia richiesta

Descrizione del prodotto

Il trasformatore ad alta tensione trifase a due avvolgimenti prodotto daLugao Power Co., Ltd.è un trasformatore di potenza ad alte prestazioni progettato specificatamente per reti di trasmissione e distribuzione ad alta tensione. A differenza dei modelli a tre avvolgimenti, questo trasformatore presenta solo avvolgimenti ad alta e bassa tensione, semplificando notevolmente la struttura e migliorando l'affidabilità operativa. Questo design riduce i punti di guasto e migliora la tolleranza ai guasti, rendendolo particolarmente adatto per applicazioni step-up di generatori e interconnessione alla rete.

Costruito con un nucleo in acciaio al silicio a grani orientati a basse perdite e avvolgimenti in rame privo di ossigeno ad alta conduttività, il trasformatore raggiunge perdite a vuoto e a carico eccezionalmente basse. Il robustosistema di raffreddamento a bagno d'oliogarantisce un'efficiente dissipazione del calore, mentre la struttura del serbatoio completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità. Grazie alla disponibilità di molteplici configurazioni di regolazione e raffreddamento, questo prodotto offre prestazioni stabili a lungo termine in condizioni operative impegnative.

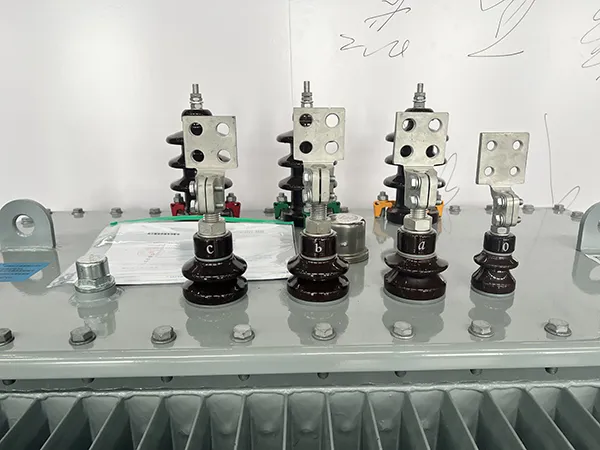

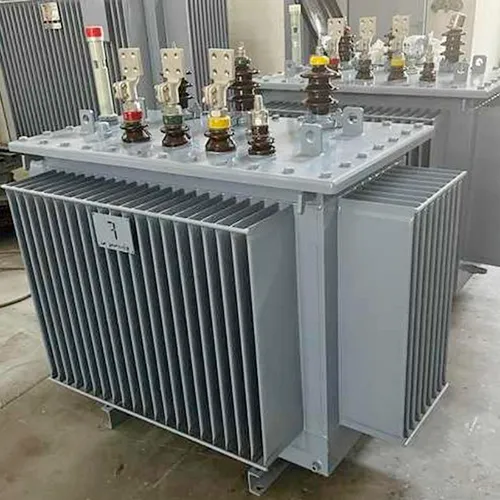

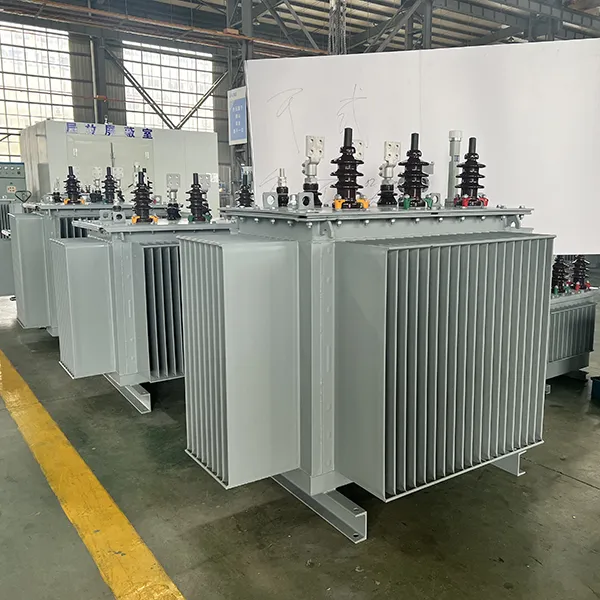

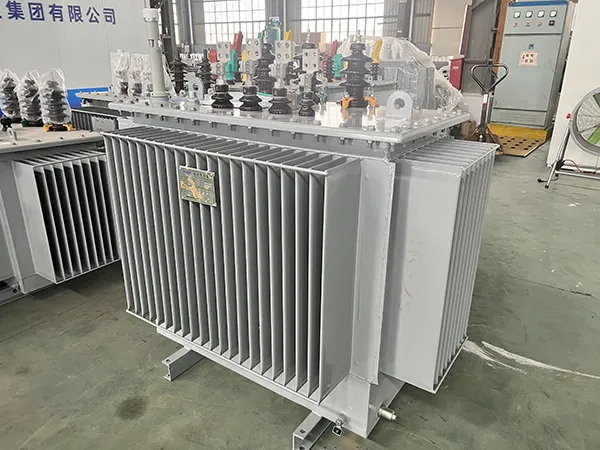

Two Winding Three Phase High Voltage Transformer

Caratteristica e applicazione del prodotto

Caratteristiche

Soddisfa o supera IEC, ANSI, GB e altri standard internazionali

Design a due avvolgimenti per una struttura semplificata e una maggiore affidabilità

Regolazione flessibile della tensione con commutatori a vuoto o sotto carico

Metodi di raffreddamento multipli: autoraffreddamento a bagno d'olio, raffreddamento ad aria forzata, circolazione forzata dell'olio

Elevata capacità di sovraccarico ed eccellente capacità di resistenza al cortocircuito

Il design del serbatoio ondulato completamente sigillato impedisce l'ossidazione dell'olio e l'ingresso di umidità

Funzionamento silenzioso ed elevata efficienza energetica

Costruzione robusta adatta per ambienti esterni difficili

Dimensioni standardizzate per una facile installazione e manutenzione

Domande e risposte: approfondimenti chiave sul trasformatore ad alta tensione trifase a due avvolgimenti

Q:Cos'è un trasformatore ad alta tensione trifase a due avvolgimenti?

UN:Un trasformatore ad alta tensione trifase a due avvolgimenti è costituito da due avvolgimenti separati, un avvolgimento primario ad alta tensione e un avvolgimento secondario a bassa tensione, avvolti attorno a un nucleo magnetico comune. Viene utilizzato per aumentare o diminuire la tensione nei sistemi di alimentazione trifase, offrendo un'alternativa più semplice e affidabile ai progetti a tre avvolgimenti o con trasformatore automatico. Questa struttura è ampiamente adottata nelle centrali elettriche, nelle sottostazioni e nelle applicazioni industriali dove sono richiesti solo due livelli di tensione.

Q:Cosa rende questo trasformatore flessibile nell'applicazione?

UN:La flessibilità si ottiene attraverso due aspetti chiave. Innanzitutto, le opzioni di regolazione della tensione consentono agli utenti di selezionare commutatori a circuito spento per applicazioni con requisiti di tensione stabili o commutatori sotto carico per reti con fluttuazioni di tensione significative, consentendo la regolazione senza interrompere l'alimentazione. In secondo luogo, la flessibilità del metodo di raffreddamento include l'autoraffreddamento a bagno d'olio per applicazioni standard, il raffreddamento ad aria forzata per una maggiore capacità e la circolazione forzata dell'olio per ambienti con carichi elevati o ad alta temperatura, garantendo l'adattabilità alle diverse condizioni di installazione.

Q:In che modo il design a due avvolgimenti migliora l'affidabilità?

UN:Con meno avvolgimenti e connessioni interne più semplici rispetto ai trasformatori a tre avvolgimenti, la struttura a due avvolgimenti riduce potenziali punti di guasto e semplifica la produzione e la manutenzione. Ciò si traduce in una maggiore affidabilità operativa, un minor rischio di guasti interni e una più semplice risoluzione dei problemi, rendendolo ideale per applicazioni critiche come l'incremento dei generatori o le sottostazioni della rete principale.

Q:Quali sono i vantaggi dell'elevata capacità di sovraccarico e della capacità di resistenza al cortocircuito?

UN:L'elevata capacità di sovraccarico garantisce che il trasformatore possa gestire picchi di carico temporanei senza surriscaldamento o degrado delle prestazioni, il che è fondamentale in ambienti industriali o di rete con domanda fluttuante. L'eccellente capacità di resistenza ai cortocircuiti, ottenuta attraverso strutture di avvolgimento ottimizzate, robusti sistemi di bloccaggio e materiali isolanti ad alta resistenza, protegge il trasformatore dalle sollecitazioni meccaniche e termiche durante i guasti della rete, prolungando significativamente la durata di servizio.

Principali scenari applicativi

Impianti di produzione di energia:Utilizzati come trasformatori elevati di generatori per collegare i generatori alle reti di trasmissione ad alta tensione.

Sottostazioni di rete:Ideale per la trasformazione della tensione tra due livelli di rete, ad esempio da 110 kV a 35 kV o da 220 kV a 110 kV.

Sistemi di alimentazione industriale:Fornisce la conversione da alta tensione a bassa tensione per grandi impianti industriali che richiedono un'alimentazione affidabile.

Integrazione delle energie rinnovabili:Adatto per parchi eolici e impianti solari in cui la tensione viene aumentata per la connessione alla rete in condizioni ambientali difficili.

Progetti infrastrutturali:Utilizzato in aeroporti, ferrovie, data center e ospedali che richiedono elevata affidabilità e opzioni di installazione flessibili.

Parametro del prodotto (specifica)

Potenza nominale (kVA)	Alta tensione (kV)	BT (kV)	Gruppo vettoriale	Impedenza (%)	Perdita a vuoto (kW)	Perdita di carico (kW)	Corrente a vuoto (%)	Peso (kg)	Dimensioni (L×P×A) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Nota: Intervallo di maschiatura: ±5%, ±2×2,5%; Frequenza: 50Hz/60Hz disponibili; Rapporti di tensione personalizzati disponibili su richiesta.

Dettagli di produzione

Materiale principale e processo di produzione

Il nucleo del trasformatore ad alta tensione trifase a due avvolgimenti è prodotto utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità con un design a giunto sovrapposto a gradini, che riduce al minimo le perdite a vuoto e la corrente di magnetizzazione. Le laminazioni del nucleo vengono tagliate con precisione e impilate automaticamente per garantire giunzioni strette e percorsi magnetici uniformi. Il nucleo è fissato saldamente con nastro di vetro semi-secco per mantenere l'integrità strutturale e il funzionamento a bassa rumorosità.

Struttura avvolgibile

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono costruiti utilizzando conduttori in rame privi di ossigeno, offrendo elevata conduttività e basse perdite resistive. L'avvolgimento di bassa tensione adotta una struttura a lamina o elicoidale con condotti dell'olio longitudinali, migliorando significativamente la resistenza meccanica e la capacità di resistenza ai cortocircuiti. L'avvolgimento ad alta tensione è progettato con configurazioni a disco intercalato o continuo per ottimizzare la distribuzione della tensione e la forza dell'impulso.

Sistema di isolamento e raffreddamento

Viene utilizzato olio isolante minerale di alta qualità o fluido isolante ecologico con punto di fuoco elevato per fornire un'eccellente rigidità dielettrica e stabilità chimica. Il sistema di isolamento in carta oleata è sottoposto a processi di essiccazione sotto vuoto e riempimento d'olio per eliminare l'umidità e l'aria residue, garantendo un'elevata tensione di avvio delle scariche parziali e un'affidabilità operativa a lungo termine. Le opzioni di raffreddamento includono l'autoraffreddamento a bagno d'olio (ONAN), il raffreddamento ad aria forzata (ONAF) e la circolazione forzata dell'olio (OFAF) per soddisfare i diversi requisiti applicativi.

Serbatoio e struttura di tenuta

Il trasformatore ad alta tensione trifase a due avvolgimenti adotta un design a serbatoio ondulato. Il design del serbatoio ondulato fornisce la compensazione dell'espansione termica senza la necessità di un conservatore. La struttura completamente sigillata impedisce l'ossidazione dell'olio e l'ingresso di umidità, riducendo la frequenza di manutenzione e prolungando la durata dell'olio. Le valvole limitatrici di pressione e gli indicatori di livello dell'olio con allarmi di basso livello sono standard per garantire un funzionamento sicuro in condizioni anomale.

Configurazione di protezione e controllo

La dotazione standard comprende un indicatore della temperatura dell'olio con contatti di allarme, un indicatore della temperatura dell'avvolgimento e una valvola limitatrice di pressione. Per le applicazioni che richiedono un monitoraggio avanzato, sono disponibili relè gas opzionali e sistemi di misurazione della temperatura a fibra ottica per consentire la gestione dinamica del carico e il rilevamento tempestivo dei guasti.

Garanzia di qualità e test

I trasformatori ad alta tensione trifase a due avvolgimenti devono essere sottoposti a test di tipo completi e test di routine prima della consegna, inclusi test di perdita a vuoto e di perdita di carico, test di impedenza di cortocircuito, test di resistenza a sovratensione indotta, test di scarica parziale e test di impulso di fulmine. Tutti gli indicatori chiave di prestazione superano i requisiti sia degli standard nazionali che delle specifiche IEC, garantendo un funzionamento stabile a lungo termine in condizioni di campo complesse.

Servizio post-vendita del prodotto

Tutti i prodotti sono coperti da una garanzia di cinque anni contro i difetti di fabbricazione in condizioni di utilizzo normale, con un funzionamento garantito senza perdite e senza sbucciature della vernice.

Il servizio di supporto a vita garantisce la disponibilità di pezzi di ricambio e assistenza tecnica per tutto il ciclo di vita del prodotto.

Progettato per una durata di servizio non inferiore a 30 anni in condizioni di manutenzione adeguate.

In caso di guasto dell'apparecchiatura, il fornitore risponderà entro un'ora dalla notifica e invierà personale tecnico sul posto entro 24 ore a livello nazionale.

Impegno di servizio

Lugao Power Co., Ltd. opera secondo un sistema di gestione della qualità ISO 9001-2008, garantendo che tutti i trasformatori ad alta tensione trifase a due avvolgimenti soddisfino gli standard di qualità al 100% prima di lasciare la fabbrica. Vengono forniti servizi completi di prevendita, vendita e postvendita per garantire la completa soddisfazione del cliente.

Conformità agli standard:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Serie CEI 60076
