Sottostazione di trasformazione intelligente di tipo europeo preinstallata

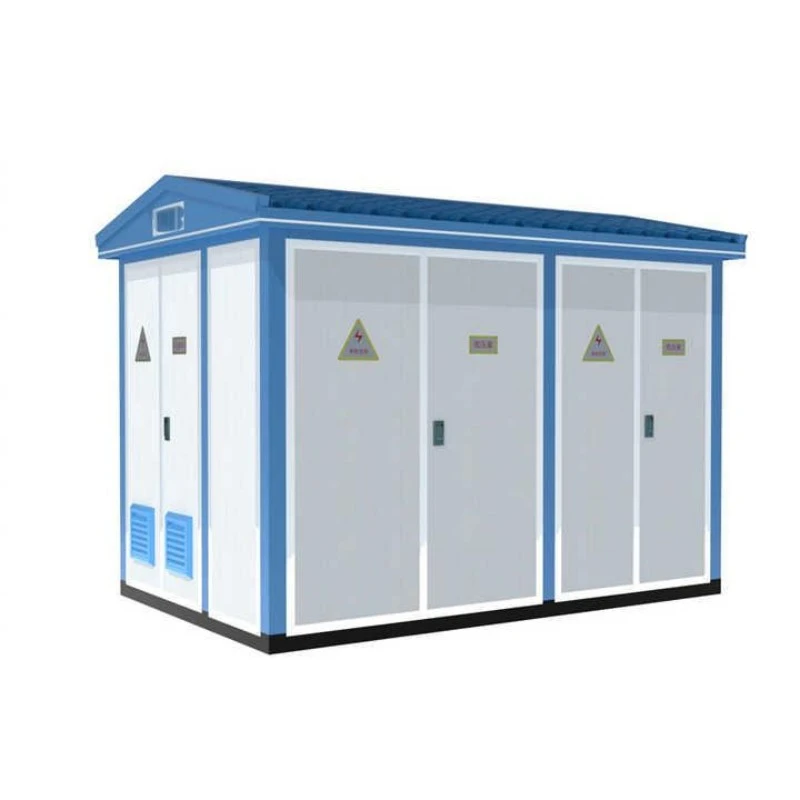

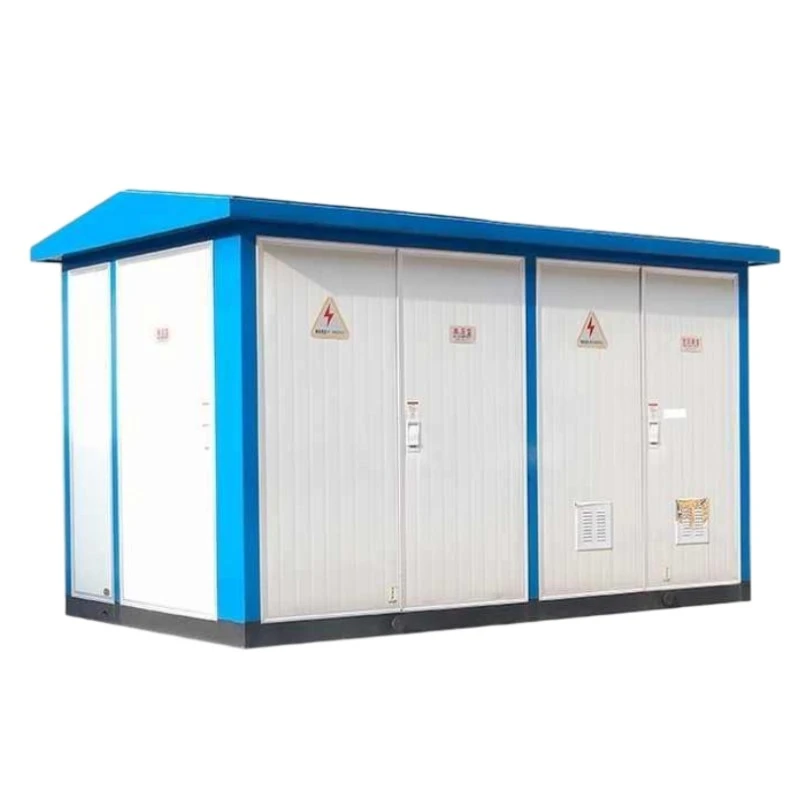

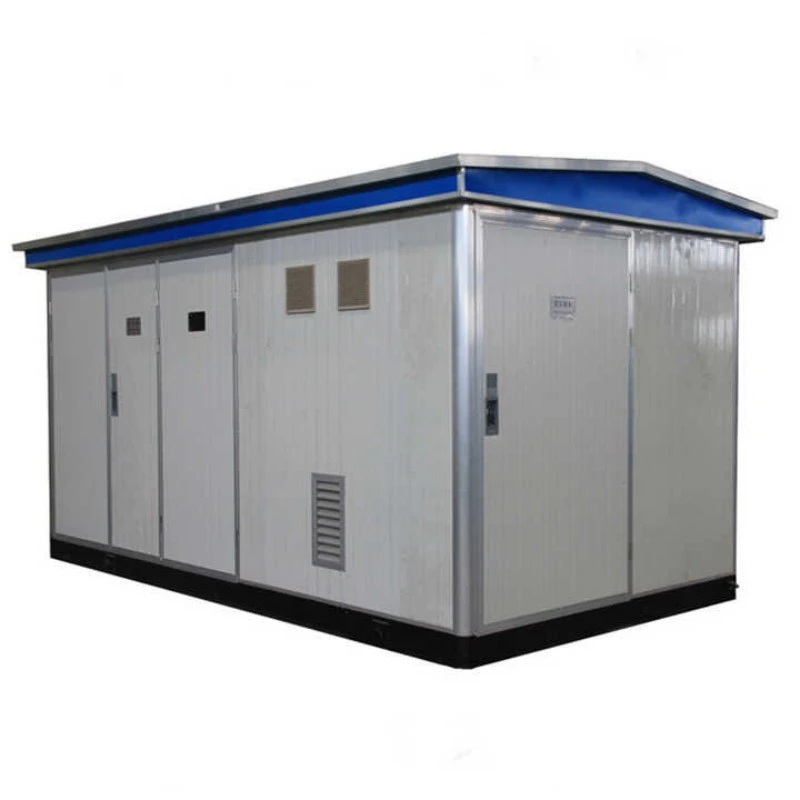

La sottostazione di trasformazione di tipo europeo preinstallata Smart è un'unità di distribuzione dell'energia compatta e assemblata in fabbrica che integra aquadri di media tensione, un pannello di distribuzione a bassa tensione e un trasformatore a bagno d'olio o a secco in un unico alloggiamento chiuso. A differenza delle tradizionali sottostazioni di ingegneria civile, questa unità di stile europeo è prefabbricata, testata e consegnata come sistema pronto per l'installazione.

Cosa fa?

Riduce l'elettricità a media tensione (tipicamente 6 kV–35 kV) a livelli di bassa tensione (400 V–690 V) per una distribuzione sicura a comunità residenziali, edifici commerciali, fabbriche e impianti di energia rinnovabile. La sottostazione di trasformazione di tipo europeo preinstallata Smart supporta anche il monitoraggio intelligente del carico, della temperatura e della qualità dell'energia, consentendo la diagnosi remota dei guasti e funzioni di allarme automatiche. Ciò lo rende la scelta ideale per le reti intelligenti e le sottostazioni non presidiate.

Vantaggi del prodotto

1. Monitoraggio intelligente e controllo remoto

La sottostazione di trasformazione di tipo europeo preinstallata Smart è dotata di un'unità terminale intelligente (ITU) opzionale che raccoglie dati in tempo reale su tensione, corrente, fattore di potenza e temperatura dell'olio. I dati possono essere trasmessi tramite 4G, Ethernet o fibra ottica a una sala di controllo centrale, riducendo i costi di ispezione in loco.

2. Impronta compatta e implementazione rapida

Poiché è preassemblata in fabbrica, la sottostazione di trasformazione di tipo europeo preinstallata Smart richiede solo una semplice fondazione in loco. L'installazione richiede 1-2 giorni anziché settimane, con un risparmio fino al 60% in opere civili e occupazione del terreno.

3. Elevata affidabilità in condizioni difficili

Con un grado di protezione IP54 (o superiore) per l'involucro e i trasformatori a bagno d'olio o in resina epossidica all'interno, questa sottostazione resiste a polvere, pioggia, nebbia salina e temperature estreme da -25°C a +40°C, garantendo un funzionamento continuo nei deserti, nelle aree costiere o nelle regioni ad alta quota.

4. Efficienza energetica e basse perdite

Dotata di trasformatori a basse perdite serie S11 o S13, la sottostazione di trasformazione di tipo europeo preinstallata Smart riduce le perdite a vuoto fino al 30% rispetto alle unità convenzionali, riducendo direttamente le bollette elettriche e le emissioni di carbonio per una durata di 20 anni.

5. Completamente personalizzabile

Offriamo configurazioni flessibili: avvolgimenti in rame o alluminio, commutatori sotto carico, correzione automatica del fattore di potenza (APFC) e scaricatori di sovratensione. Che tu abbia bisogno di un'unità da 200 kVA per un'area residenziale o di un'unità da 2500 kVA per un parco industriale, possiamo trovare la soluzione su misura.

Caratteristica del prodotto

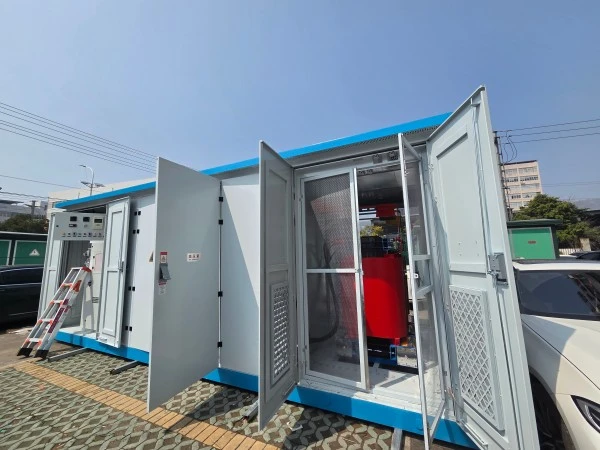

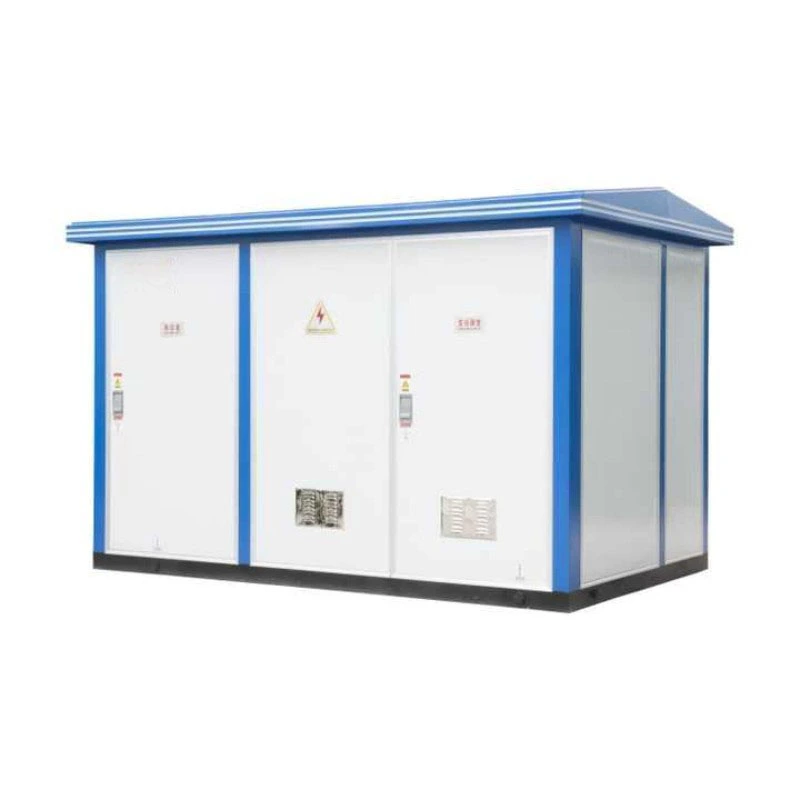

Alloggiamento completamente chiuso e resistente alle intemperie --- Realizzato in acciaio zincato o lega di alluminio, rivestito con vernice anticorrosione, adatto per l'installazione esterna.

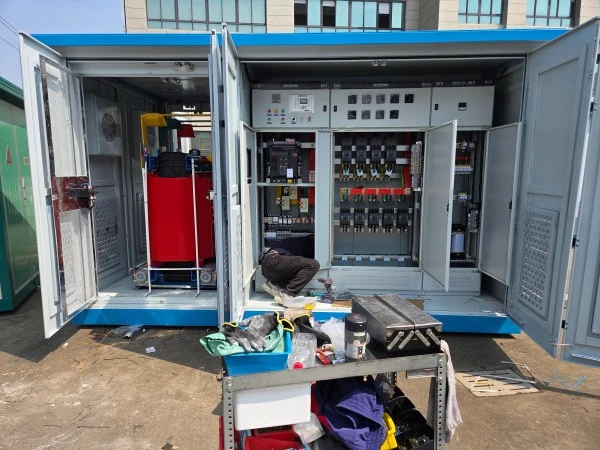

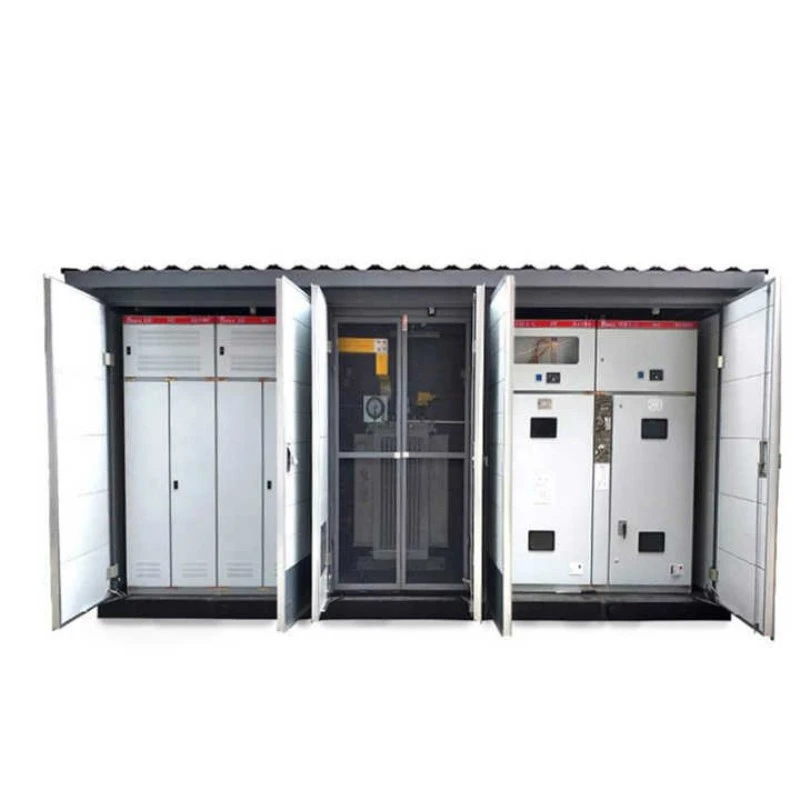

Layout interno modulare --- Compartimenti separati per quadri ad alta tensione, trasformatore e distribuzione a bassa tensione, con interblocchi meccanici per garantire la sicurezza dell'operatore.

Sistema di raffreddamento intelligente --- Ventole a temperatura controllata per trasformatori a secco o pannelli radiatori ondulati per unità a bagno d'olio, che si attivano automaticamente quando la temperatura supera il setpoint.

Protezione da arco elettrico e sovraccarico --- Dotato di interruttori automatici SF6 o sottovuoto, interruttori con fusibile e dispositivi di protezione da sovratensione (SPD) per soddisfare gli standard IEC 62271-202.

Interfaccia intuitiva --- Il display touchscreen locale (opzionale) mostra i dati in tempo reale e le registrazioni dei guasti, mentre per il personale di manutenzione è disponibile l'accesso remoto tramite l'app per smartphone.

Funzionamento a bassa rumorosità --- Livello sonoro ≤ 55 dB (A) per applicazioni residenziali, ottenuto mediante supporti antivibranti e pannelli isolanti acustici.

Design antifurto e di sicurezza --- Serrature per carichi pesanti, sensori delle porte e integrazione CCTV opzionale rendono la sottostazione di trasformazione di tipo europeo preinstallata Smart adatta a siti remoti e non presidiati.

Applicazione del prodotto

La sottostazione di trasformazione di tipo europeo preinstallata Smart è ampiamente utilizzata in:

Distribuzione urbana dell'energia

Complessi residenziali, centri commerciali, hotel e ospedali dove lo spazio è limitato e la sicurezza antincendio è fondamentale.

I parcheggi sotterranei o le installazioni sui tetti beneficiano del suo design compatto e di contenimento dell'olio.

Progetti di energia rinnovabile

I parchi solari e i parchi eolici onshore richiedono una rapida implementazione e resistenza agli agenti atmosferici. Questa sottostazione si integra perfettamente con gli inverter fotovoltaici e i convertitori delle turbine eoliche.

Infrastrutture e strutture pubbliche

Aeroporti, stazioni della metropolitana, tunnel e ponti fanno affidamento sulla sua elevata affidabilità e sul monitoraggio remoto per garantire illuminazione e ventilazione ininterrotte.

Siti industriali e minerari

Fabbriche, impianti chimici e miniere utilizzano la sottostazione di trasformazione di tipo europeo preinstallata Smart per isolare i guasti della rete e proteggere i macchinari sensibili.

Alimentazione temporanea e di emergenza

Cantieri edili, zone di soccorso in caso di catastrofe ed eventi all'aperto traggono vantaggio dalla sua natura plug-and-play e dal facile trasferimento.

Dettagli di produzione

Custodia e progettazione meccanica

L'involucro esterno della sottostazione di trasformazione di tipo europeo preinstallata Smart è realizzato utilizzando piastre di acciaio tagliate al laser, piegate e saldate. Dopo la saldatura, l'intero alloggiamento viene sottoposto a pallinatura per rimuovere le incrostazioni, seguito da verniciatura a polvere elettrostatica con uno spessore minimo di 80 µm. Ciò fornisce resistenza alla corrosione C5-M (ISO 12944) per ambienti costieri o industriali.

Le porte sono dotate di guarnizioni in poliuretano, chiusure a compressione e cerniere rimovibili. Il tetto inclinato impedisce la formazione di ristagni d'acqua e i canali di base includono tasche per carrello elevatore e occhielli di sollevamento per un facile trasporto.

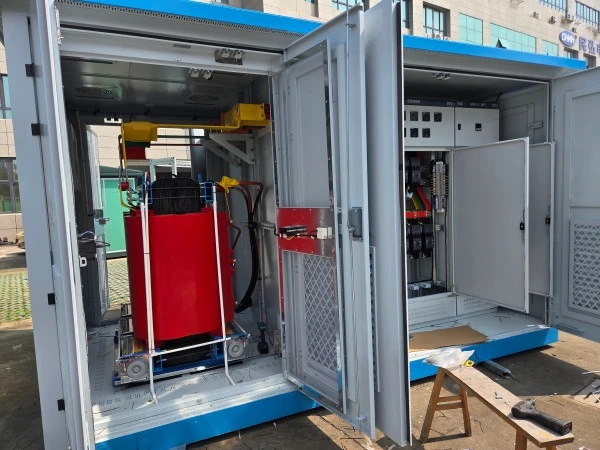

Nucleo e avvolgimenti del trasformatore

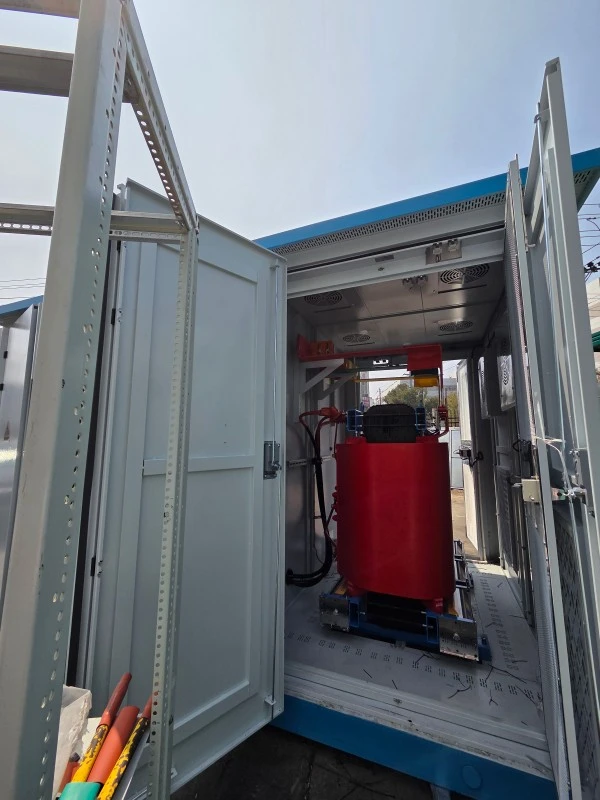

Utilizziamo acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità (0,23 mm o 0,27 mm) con giunti a gradino per ridurre la corrente a vuoto. Gli avvolgimenti sono realizzati in rame privo di ossigeno o foglio di alluminio (per bassa tensione) e filo di rame rotondo (per alta tensione). Per le versioni a secco, la resina epossidica di Classe H viene colata sotto vuoto per eliminare i vuoti e ottenere una scarica parziale <10 pC. Per le versioni a bagno d'olio utilizziamo olio minerale o fluido a base di esteri naturali con serbatoio corrugato per assorbire la dilatazione dell'olio.

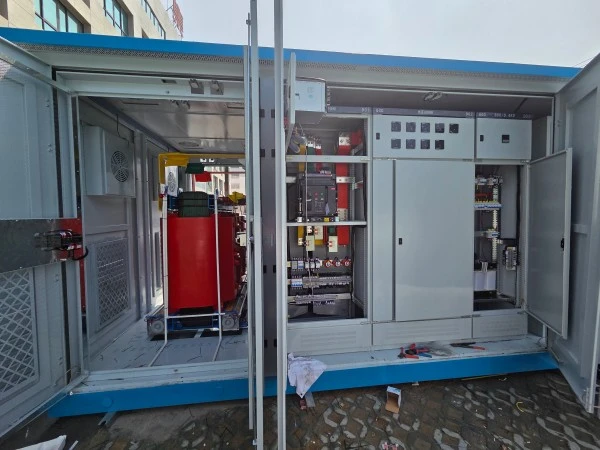

Quadri e sbarre collettrici

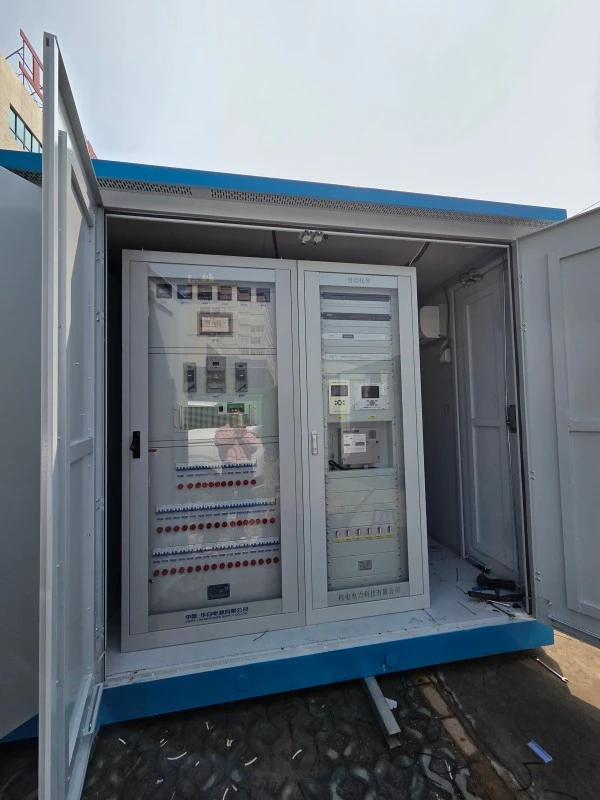

All'interno della cabina di trasformazione di tipo europeo preinstallata Smart, lo scomparto AT ospita un sezionatore o interruttore automatico (tipo SF6 o sotto vuoto) con contatti di apertura visibili. Lo scomparto BT comprende un interruttore principale scatolato (MCCB), interruttori di alimentazione e un sistema di sbarre con portata nominale fino a 4.000 A. Tutte le sbarre sono in rame stagnato con isolamento termoretraibile.

Sistema di monitoraggio intelligente (opzionale)

Integriamo una RTU (unità terminale remota) intelligente che misura tensioni trifase, correnti, potenza attiva/reattiva e armoniche fino al 31° ordine. I dati vengono registrati ogni 5 minuti e archiviati per 90 giorni. Gli allarmi di sovratensione, sottotensione, sovratemperatura e apertura porta vengono inviati tramite SMS o e-mail.

Test di qualità

Ogni cabina di trasformazione di tipo europeo preinstallata Smart è sottoposta a collaudo in fabbrica al 100%:

1. Test di tenuta dielettrica (2,5 kV per 1 minuto)

2. Prova dinamica di cortocircuito (simulata)

3. Test di ingresso dell'acqua IP54

4. Test di aumento della temperatura (8 ore a pieno carico)

5. Misurazione della scarica parziale (≤10pC per il tipo a secco)

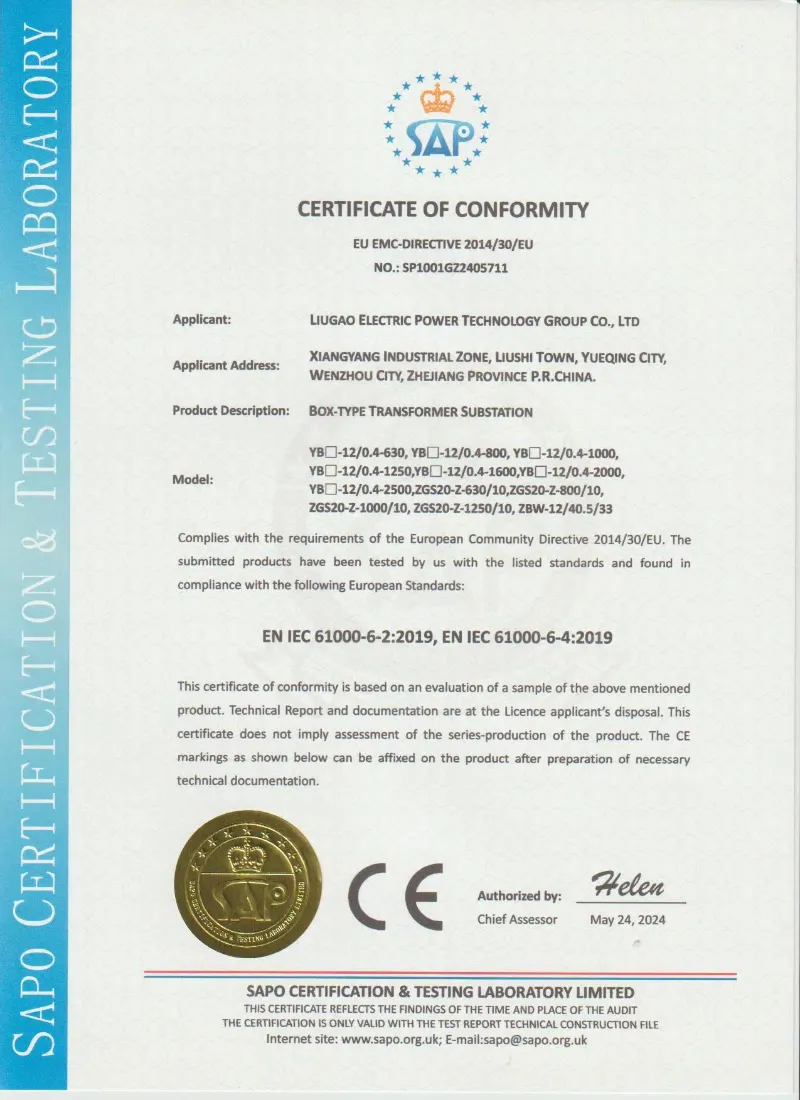

6. Con ogni spedizione vengono forniti rapporti di prova, conformi agli standard IEC 62271-202, GB/T 17467 ed EN 61330.
