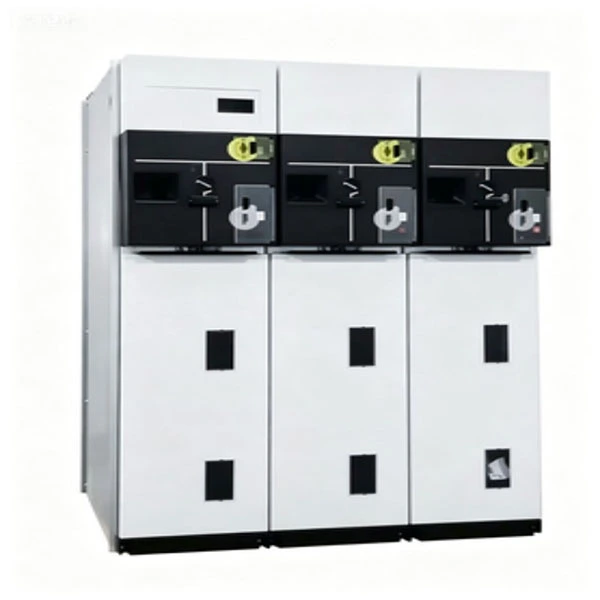

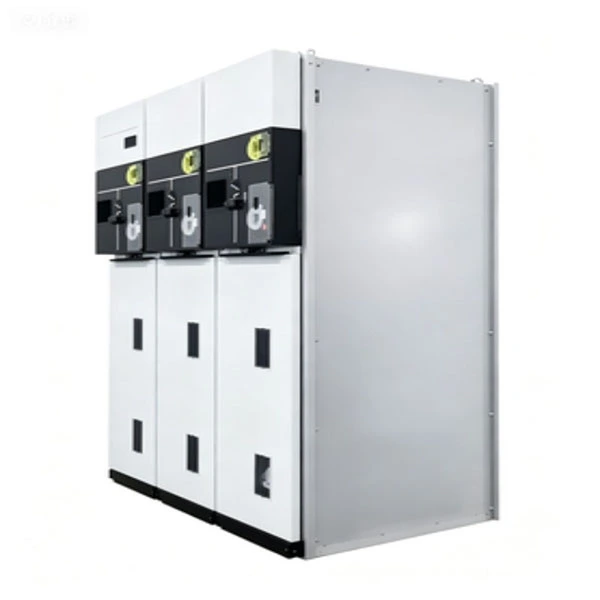

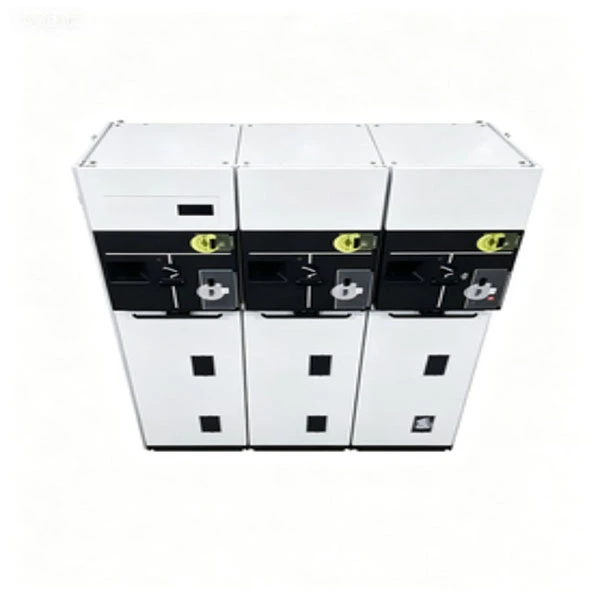

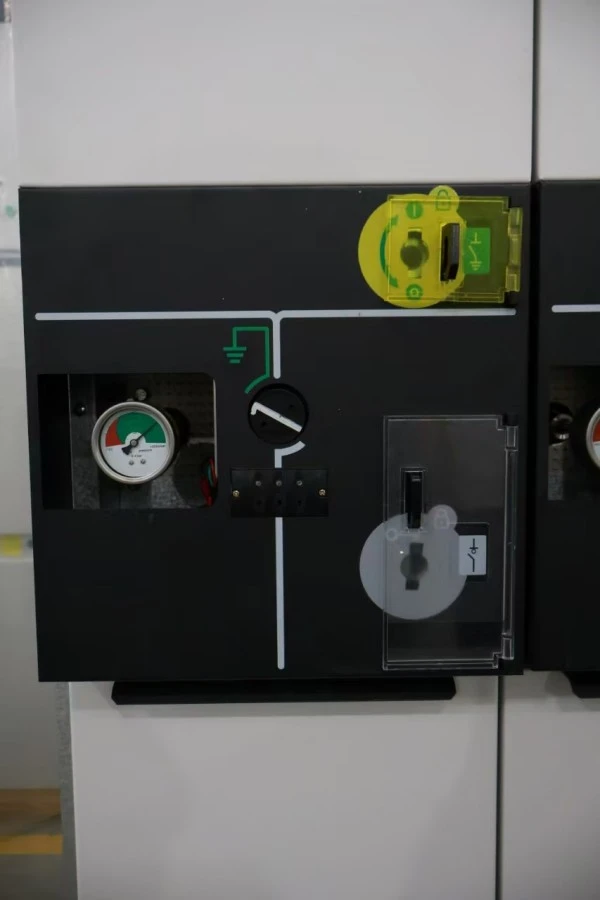

RMU compatta sigillata completamente isolata

La RMU compatta sigillata completamente isolata (Anello dell'unità principale) è un quadro con involucro metallico assemblato in fabbrica e omologato. Integra sezionatori di carico, interruttori automatici in vuoto, fusibili e sezionatori di terra in un unico serbatoio in acciaio inossidabile completamente sigillato e completamente isolato.

Cosa fa?

Collega e isola i circuiti di alimentazione nelle reti di distribuzione secondaria (6 kV–24 kV)

Fornisce l'isolamento dei guasti e la commutazione del circuito per reti elettriche ad alta affidabilità

A differenza delle tradizionali RMU isolate in aria, questa RMU compatta sigillata completamente isolata utilizza SF6 o gas isolante ecologico come mezzo isolante primario, eliminando l'ingresso di umidità, l'accumulo di polvere e l'intrusione di animali, rendendolo ideale per aree costiere, desertiche, ad alta quota e fortemente inquinate.

Descrizione del prodotto

La nostra RMU compatta sigillata completamente isolata è un'unità principale ad anello di nuova generazione sviluppata per la distribuzione di energia urbana, parchi industriali, centrali eoliche/solari e progetti infrastrutturali come aeroporti e data center. La tensione nominale varia da 12kV a 24kV, con una corrente nominale di 630A per le sbarre principali e 125A per i circuiti protetti da fusibili.

Caratteristiche tecniche principali:

1. Serbatoio in acciaio inox completamente sigillato (grado di protezione IP67)

2. Isolamento in gas SF6 (o gas ecologico alternativo)

3. Classificazione arco interno IAC AFLR 20kA/1s

4. Vita meccanica: fino a 5.000 manovre per gli interruttori-sezionatori

5. Vani di collegamento cavi integrati con pressacavo

6. Controllo remoto opzionale e integrazione SCADA

7. L'RMU compatta sigillata completamente isolata non richiede pulizia interna o riscaldamento anticondensa, riducendo drasticamente i costi di manutenzione rispetto ai quadri di tipo aperto.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Caratteristiche principali

1. Completamente sigillato, completamente isolato --- Nessuna influenza da umidità, nebbia salina, polvere o piccoli animali.

2. Struttura compatta---Larghezza tipicamente 350–450 mm per unità, con risparmio fino al 50% di spazio sul pavimento.

3. Design a prova di arco elettrico --- Conforme a IAC AFLR 20kA/1s, garantendo la sicurezza dell'operatore.

4. Esente da manutenzione per oltre 20 anni --- Non è necessario pulire, asciugare o ricaricare il gas in condizioni normali.

5. Interruzione visibile --- Finestra di osservazione opzionale per la posizione dell'interruttore di interruzione del carico.

6. Elevata affidabilità meccanica --- Meccanismo in acciaio inossidabile con cuscinetti sigillati.

7. Smart ready --- Può essere dotato di PT, CT e meccanismi di comando motorizzati per l'automazione.

Scenari applicativi

● Reti di distribuzione elettrica urbana---Complessi residenziali, edifici commerciali, ospedali, data center.

● Progetti di energia rinnovabile---Stazioni di potenziamento delle turbine eoliche, linee di raccolta dei parchi solari.

● Costruzione di infrastrutture: aeroporti, metropolitane, tunnel, porti.

● Alimentazione temporanea e di emergenza---Sottostazioni mobili, cantieri.

● Zone industriali: fabbriche che richiedono elevata affidabilità e bassa manutenzione.

Domande e risposte

D1: Come si comporta la RMU compatta sigillata completamente isolata in ambienti costieri ad elevata umidità?

R: Eccellente. Poiché la RMU completamente isolata utilizza un serbatoio in acciaio inossidabile completamente sigillato con protezione IP67, l'umidità non può penetrare nel compartimento isolante. Non sono necessarie resistenze anticondensa. Questo è un grande vantaggio rispetto ai quadri di tipo aperto, che spesso soffrono di scariche interne nelle regioni ad alta umidità.

Q2: Qual è il tasso di perdita di gas? È necessario ricaricarlo durante la sua vita?

R: Il nostro processo di produzione prevede test di tenuta dell'elio per garantire un tasso di perdita inferiore allo 0,1% all'anno. In condizioni di funzionamento normale, non è necessario alcun rifornimento di gas entro 30 anni. Un allarme di bassa pressione è incluso come caratteristica opzionale per il preavviso.

Q3: La RMU compatta sigillata completamente isolata è ignifuga?

R: Sì. Il serbatoio è realizzato in acciaio inossidabile di spessore 2 mm e il test dell'arco interno garantisce che, nel raro caso di guasto interno, l'arco venga contenuto senza espellere gas caldi frontalmente o lateralmente. Per le applicazioni sensibili al fuoco (ad esempio ospedali, data center), offriamo anche un rivestimento passivo di protezione antincendio opzionale.

Q4: Posso integrare questa RMU con il mio sistema SCADA esistente?

R: Assolutamente. La Compact RMU supporta meccanismi di comando motorizzati, contatti ausiliari e moduli di comunicazione (RS485, Modbus, IEC 61850 opzionali). La posizione in tempo reale, i guasti e lo stato della pressione possono essere monitorati da remoto.

Q5: Qual è la differenza tra il tuoRMUe i tradizionali armadi ad aria isolata?

R: Gli armadi tradizionali con isolamento ad aria richiedono una pulizia regolare, ampie distanze di sicurezza e un riscaldamento anticondensa. La nostra RMU compatta sigillata e completamente isolata elimina tutti questi requisiti: ingombro ridotto, maggiore affidabilità e costo totale di proprietà inferiore in 10-20 anni.

Q6: offrite una garanzia di 12 mesi?

R: Sì, offriamo una garanzia standard di 12 mesi dalla data di spedizione, con un'opzione di estensione a 24 o 36 mesi con un contratto di servizio a pagamento. Durante il periodo di garanzia eventuali difetti di fabbricazione verranno riparati o sostituiti gratuitamente.

Dettagli di produzione

Processo di serbatoio e sigillatura

Il serbatoio della RMU compatta sigillata completamente isolata è realizzato in acciaio inossidabile AISI 304 di 2 mm di spessore, saldato al laser e testato contro le perdite di elio. La tenuta utilizza doppi O-ring in gomma nitrilica idrogenata (HNBR), che mantiene l'elasticità per oltre 30 anni senza invecchiamento o screpolature. Tutte le boccole sono realizzate in fusione epossidica con schermi incorporati per eliminare le scariche parziali.

Isolamento e interruzione dell'arco

L'interruttore-sezionatore funziona con il gas SF6 a una pressione relativa di 0,04–0,05 MPa. Il design di estinzione dell'arco di tipo puffer garantisce l'interruzione di correnti di carico fino a 630 A e l'instaurazione/interruzione delle correnti di carica dei cavi. Sono disponibili moduli interruttori automatici in vuoto opzionali per la protezione del trasformatore, integrati con fusibili limitatori di corrente per formare un'unità "combo".

Meccanismo operativo

L'interruttore a tre posizioni (chiuso/aperto/messa a terra) è azionato da un meccanismo meccanico a molla con un chiaro indicatore di posizione. Tutte le parti mobili sono sigillate all'interno del serbatoio, eliminando ossidazioni e accumuli di polvere. Il pannello frontale è dotato di interblocchi meccanici che impediscono:

1. Chiusura del sezionatore di terra quando l'interruttore del carico è chiuso

2. Apertura del coperchio della cella cavi quando il sezionatore di terra è aperto

Collegamento via cavo e messa a terra

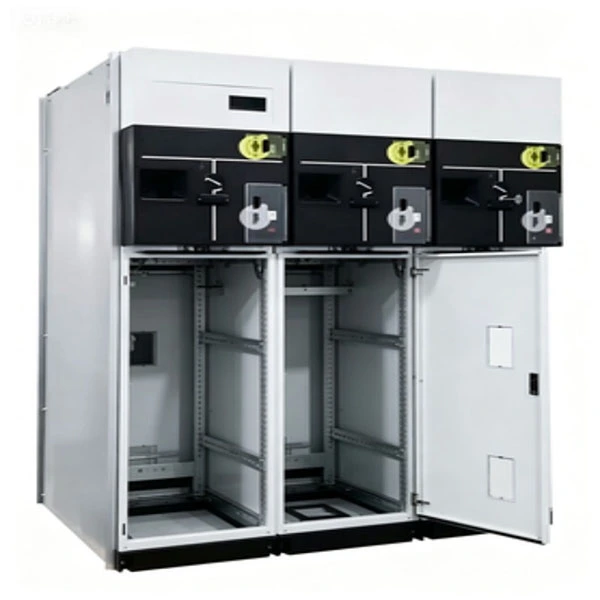

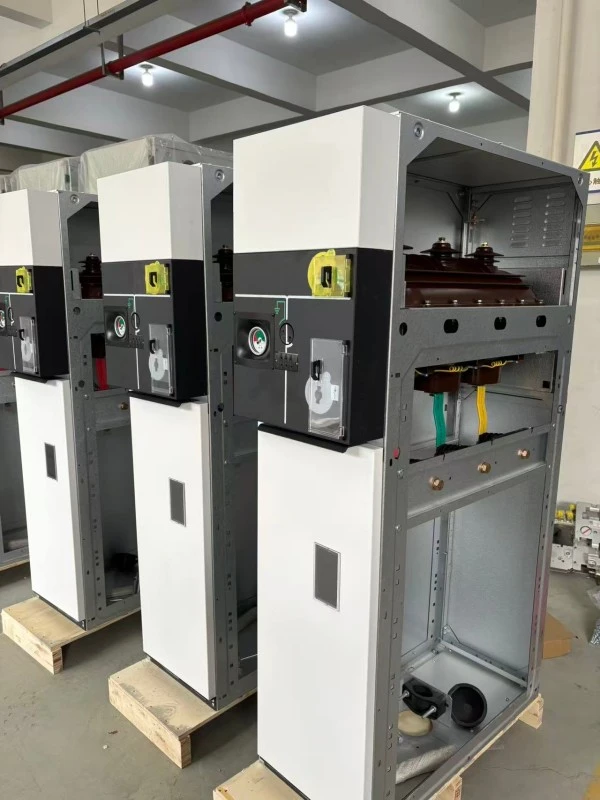

Le celle cavi sono progettate per cavi singoli o paralleli con supporto a cono di sollecitazione. I box per cavi standard accettano terminazioni termorestringenti o termorestringenti. Una barra di terra in rame integrata attraversa tutte le unità, con doppi punti di messa a terra per garantire la conformità alla sicurezza.

Garanzia di qualità e test

Ogni RMU compatta sigillata completamente isolata viene sottoposta a test di routine prima della spedizione:

● Misurazione della resistenza del circuito principale

● Test di tensione di tenuta a frequenza industriale (42 kV/1 min per 12 kV; 65 kV/1 min per 24 kV)

● Test con impulso da fulmine (75 kV di picco per 12 kV; 125 kV di picco per 24 kV)

● Prova di perdita di gas (spettrometria di massa dell'elio)

● Test di funzionamento meccanico (200 cicli)

● Misurazione della scarica parziale (<5pC)

● Verifica dell'arco interno (test di tipo, eseguito da laboratorio di terze parti)

● Tutti i prodotti sono conformi agli standard IEC 62271-200, GB 3906, GB/T 11022 e GB/T 3804.

Imballaggio e consegna

Imballaggio: casse di legno per l'esportazione con schiuma antiurto e barriera contro l'umidità. Ogni unità è confezionata singolarmente in plastica sottovuoto con sacchetti essiccanti.

Accessori: maniglia di manovra, kit di messa a terra, O-ring di ricambio, capicorda e manuale di installazione.

Consegna: FOB Shanghai o Ningbo. Consegna standard 25–35 giorni dalla conferma dell'ordine. Trasporto aereo disponibile per progetti urgenti.
