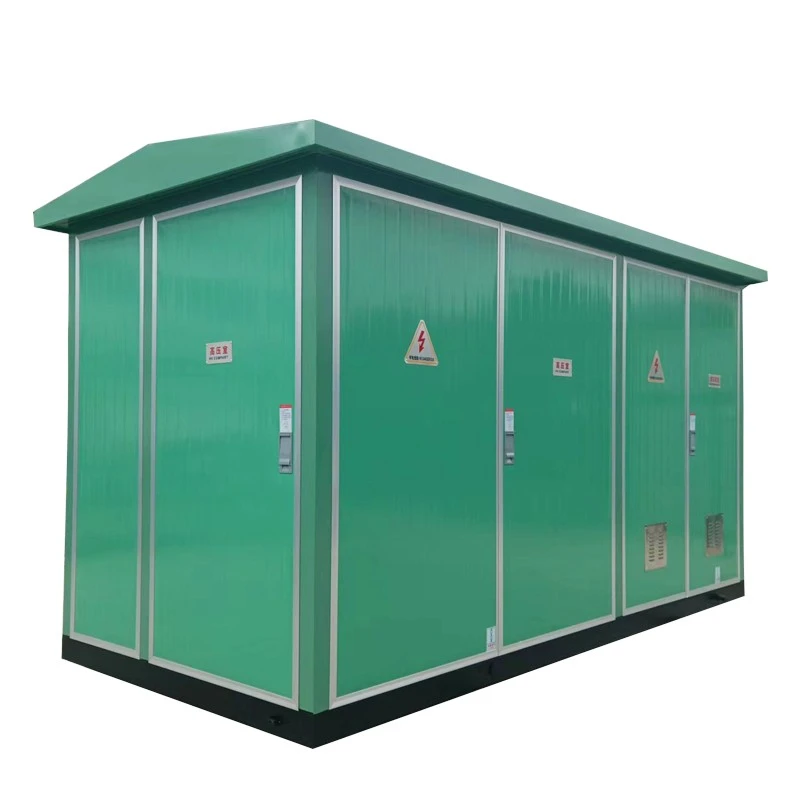

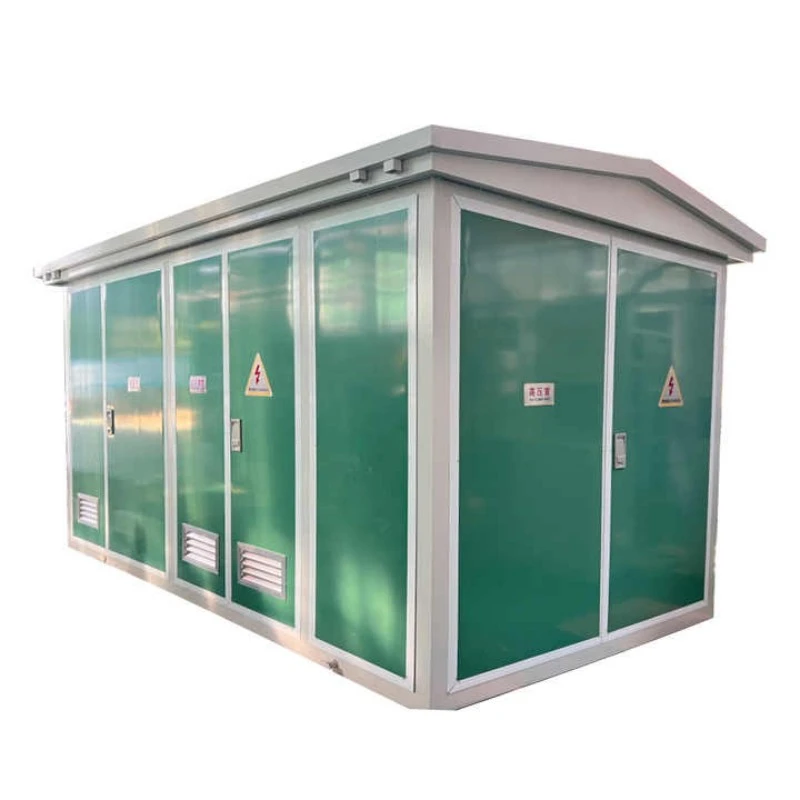

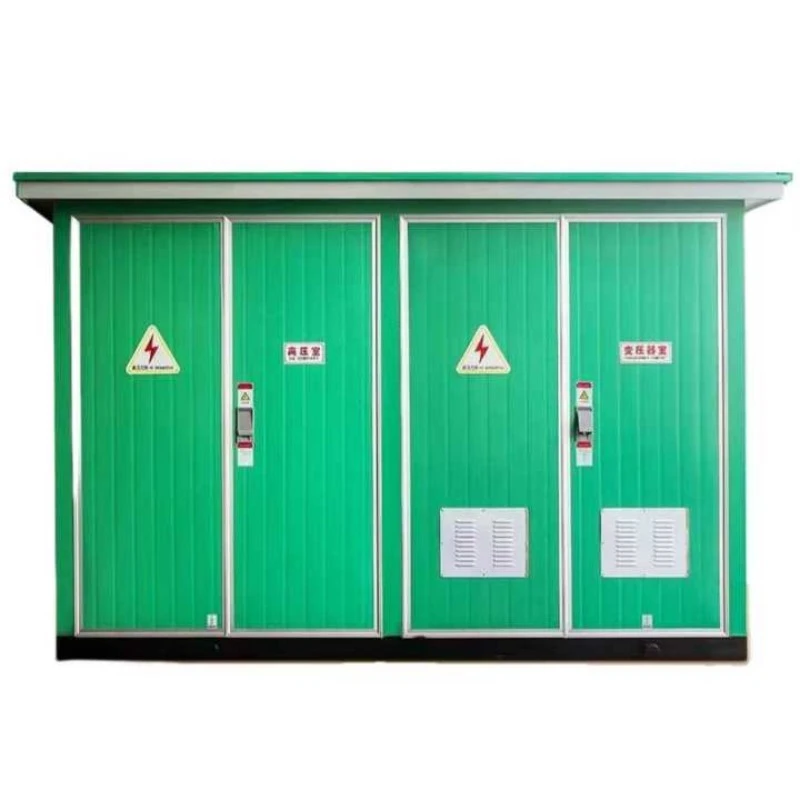

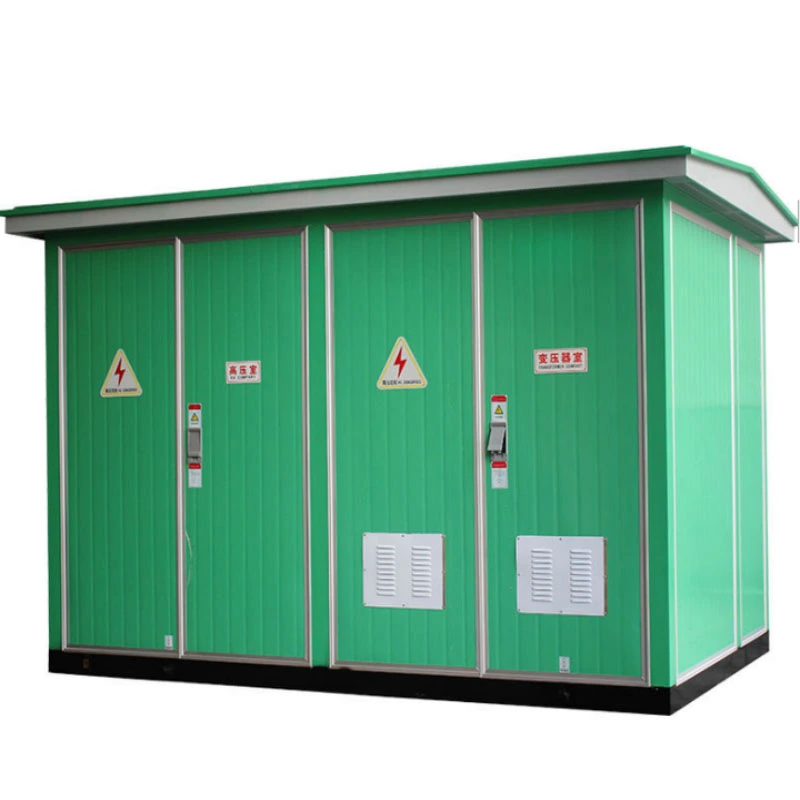

Sottostazione box-type per esterni prefabbricata intelligente

Cos'è questa attrezzatura?

La sottostazione box-type per esterni prefabbricata intelligente YB-24 è un'unità di distribuzione dell'energia compatta e assemblata in fabbrica che integraquadri ad alta tensione, un trasformatore di alimentazione e apparecchiature di distribuzione a bassa tensione in un unico involucro resistente alle intemperie. Appartiene alla famiglia delle sottostazioni prefabbricate, dette anche “sottostazioni compatte” o “sottostazioni packaged”.

Ripartizione del codice modello:

YB — Sottostazione box-type prefabbricata

24 — Codice della serie di design, che rappresenta il controllo intelligente e la configurazione modulare

Cosa fa?

La funzione principale di questa apparecchiatura è ricevere energia elettrica ad alta tensione (tipicamente 10 kV o 35 kV), ridurla a bassa tensione (400 V/380 V) attraverso un trasformatore integrato e distribuirla in modo sicuro ai carichi degli utenti finali come comunità residenziali, piazze commerciali, fabbriche o stazioni di ricarica per veicoli elettrici.

A differenza delle tradizionali sottostazioni di costruzione civile, l'YB-24 non richiede l'assemblaggio in loco dei singoli componenti. È completamente precablato, pretestato e spedito come una singola unità. Utilizza un trasformatore oil-free a secco o riempito d'olio biodegradabile (opzionale) e si basa sul raffreddamento ad aria naturale o forzata. Il sistema di controllo intelligente consente l'acquisizione remota dei dati, l'allarme di guasto e la commutazione automatica, rendendolo ideale per le applicazioni di rete intelligente.

Vantaggi del prodotto

La sottostazione box-type per esterni prefabbricata intelligente YB-24 offre chiari vantaggi rispetto alle sottostazioni tradizionali:

1. Risparmio di spazio e installazione rapida

Occupa solo il 40% dell'ingombro di una sottostazione civile convenzionale

Can be installed on a simple concrete pad within 2-3 days

No need for separate equipment rooms or ventilation shafts

2. Alta Intelligenza

Dotazione standard di RTU (unità terminale remota)

Supporta la comunicazione 4G/5G o in fibra

Monitoraggio in tempo reale di tensione, corrente, fattore di potenza, temperatura e stato della porta

Sgancio/chiusura remota e regolazione dei parametri

3. Sicurezza e tutela dell'ambiente

Design oil-free opzionale (trasformatore a secco)

Scomparto ad alta tensione resistente all'arco elettrico

Il grado di protezione IP54 impedisce l'ingresso di polvere e acqua

Ingresso cavi dal basso, eliminando le parti in tensione esposte

4. Ciclo di vita economicamente vantaggioso

Investimento iniziale inferiore del 30–40% rispetto alle sottostazioni civili

Riduzione del 60% dei costi di ingegneria civile

Lower maintenance cost due to modular component replacement

5. Adattabilità agli ambienti difficili

Intervallo di temperatura operativa: da -25°C a +55°C

Rivestimento anticorrosivo per aree costiere o industriali

Sistema di riscaldamento interno opzionale per le regioni fredde

Caratteristica del prodotto

Applicazione del prodotto

La sottostazione box-type per esterni prefabbricata intelligente YB-24 è adatta per un'ampia gamma di scenari in cui sono richiesti un'implementazione rapida, un ingombro ridotto e un funzionamento intelligente.

Dettagli di produzione

1. Produzione di involucri

Punzonatura, piegatura e saldatura CNC per un'elevata precisione

Rivestimento in polvere a doppio strato (primer ricco di zinco + top coat in poliestere) ≥80μm

Test in nebbia salina ≥500 ore

Tetto con pendenza di 5° per evitare ristagni d'acqua

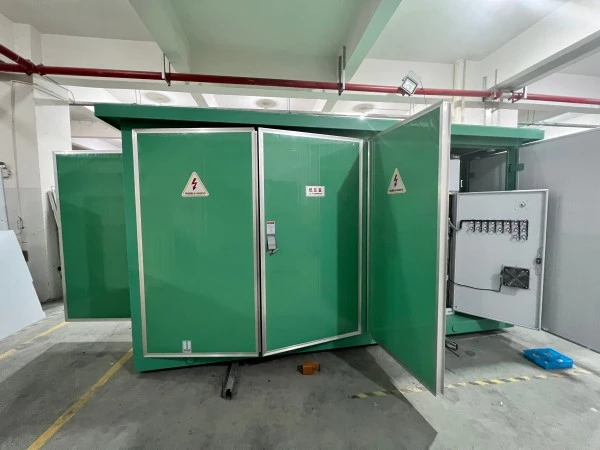

2. Disposizione interna

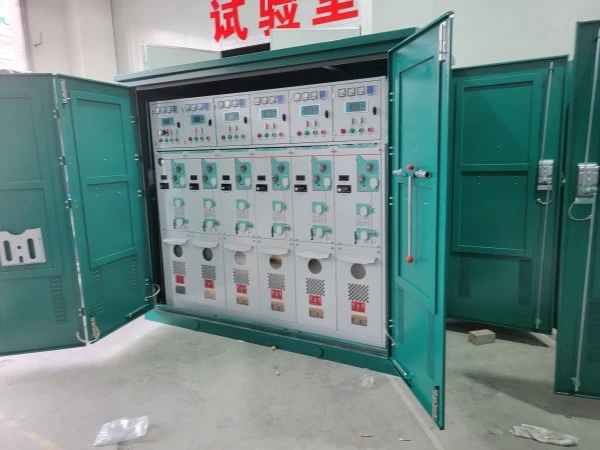

Scomparto AT: unità principale ad anello SF6 o sezionatore di carico, parafulmine, fusibile ad alta tensione

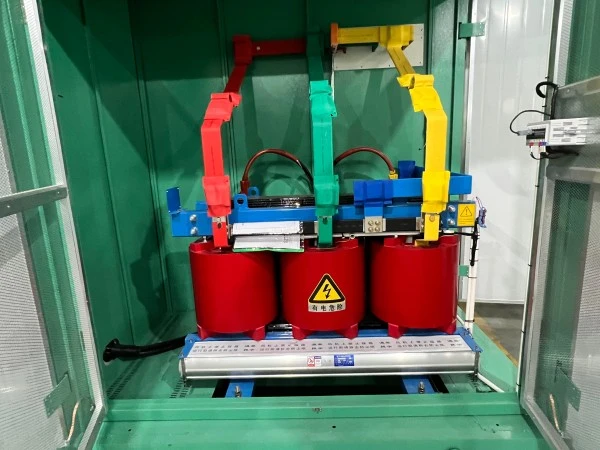

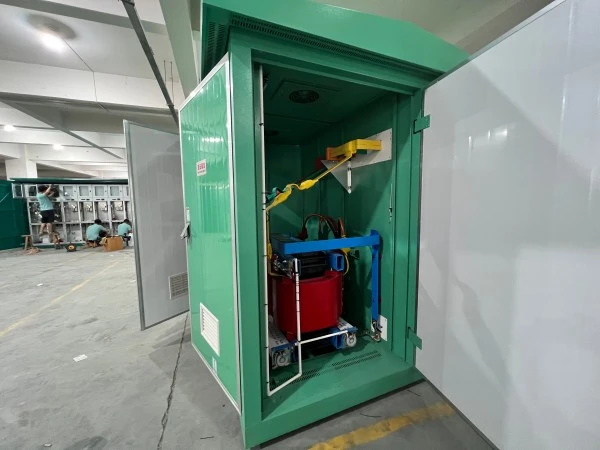

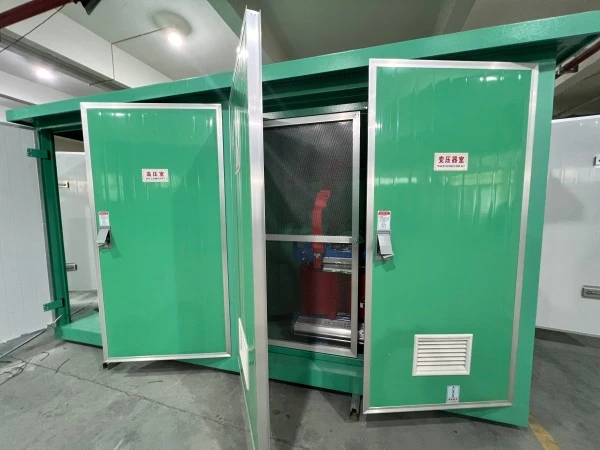

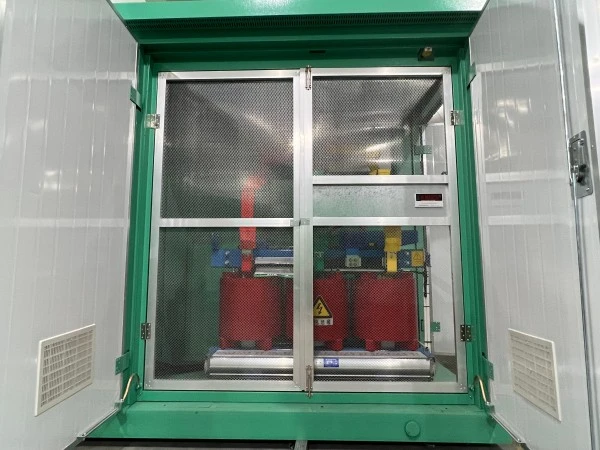

Vano trasformatore: Trasformatore montato su rulli, pannello frontale rimovibile per una facile manutenzione

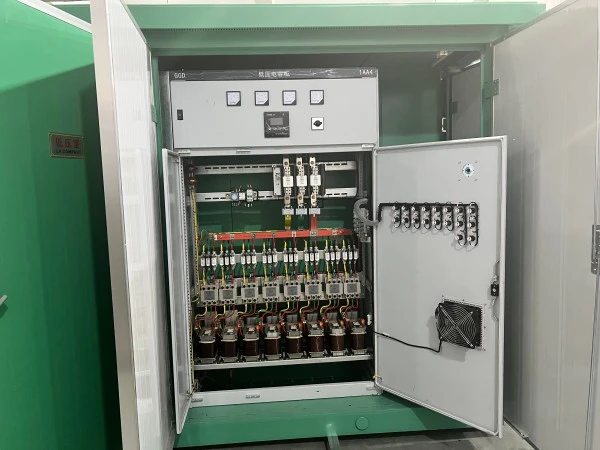

Scomparto BT: interruttore principale, interruttori di derivazione, banco di condensatori automatico, terminale di monitoraggio intelligente

Tutti i compartimenti separati da divisori metallici ignifughi (Classe A)

3. Dettagli del sistema intelligente

Monitoraggio della temperatura: sensori PT100 sugli avvolgimenti del trasformatore e all'interno dell'involucro

Door status: Magnetic contact switch with alarm to cloud

Contabilizzazione dell'energia: contatore bidirezionale Classe 1 o 0,5S

Controllo remoto: supporta IEC 60870-5-101/104, DNP3.0

Local control: Password-protected HMI with event logging

4. Ingresso cavi e messa a terra

Ingresso cavi dal basso con passacavi in ​​gomma (grado IP54 mantenuto)

Barra di messa a terra dedicata in rame (40×4 mm) in tutti i compartimenti

Resistenza di terra ≤4Ω

5. Test di qualità prima della consegna

Test di tenuta alla tensione a frequenza industriale (35 kV per il lato AT, 2,5 kV per il lato BT)

Rapporto di trasformazione del trasformatore e prova delle perdite a vuoto

Test di comunicazione del sistema intelligente (ping continuo di 30 minuti)

Test pioggia (simulato 10 mm/min per 1 ora)

Imballaggio e servizio post-vendita

Confezione

Intera unità avvolta in film estensibile + angoli in cartone ondulato

Base per pallet in legno con slot per carrello elevatore

Sacchetti essiccanti all'interno della custodia per prevenire l'umidità durante la spedizione

Tutte le aperture esterne sigillate con nastro impermeabile

Impegno nel servizio post-vendita

Periodo di garanzia: 12 mesi dalla data di spedizione (estendibile a 24 o 36 mesi con contratto di assistenza a pagamento)

Domande frequenti (FAQ)

D1: La sottostazione box-type per esterni prefabbricata intelligente YB-24 è adatta per le aree costiere con elevata salinità?

R: Sì. La custodia standard utilizza un rivestimento in polvere anticorrosione con uno spessore ≥80μm e supera un test in nebbia salina di 500 ore. Per ambienti altamente corrosivi (ad esempio porti, impianti chimici), offriamo custodie in acciaio inossidabile 304/316 e rivestimento aggiuntivo sulle sbarre collettrici interne.

Q2: È possibile sostituire il trasformatore senza sostituire l'intera sottostazione?

R: Sì. Il vano trasformatore è progettato con pannelli laterali rimovibili e guide a rulli. Il trasformatore può essere estratto frontalmente o lateralmente ed è possibile inserire un'unità sostitutiva senza disturbare i compartimenti AT o BT. Questa modularità è una caratteristica chiave del design YB-24.

D3: Il sistema intelligente supporta la connessione a un sistema SCADA di terze parti?

R: Sì. Il controller standard supporta Modbus RTU su RS485 e Modbus TCP su Ethernet. Può anche essere configurato per i protocolli IEC 60870-5-101/104 o DNP3.0. Forniamo una mappa completa dei registri per l'integrazione del sistema.

Q4: È consentito posizionare l'YB-24 vicino a edifici residenziali per quanto riguarda i limiti di rumore?

R: Sì. Con un trasformatore a secco, il livello di rumore è ≤55 dB a 1 metro, che soddisfa i limiti residenziali. Per i trasformatori immersi in olio, aggiungiamo cuscinetti antivibranti e una custodia acustica all'interno del compartimento del trasformatore, riducendo il rumore a ≤48 dB.

Q5: qual è il tempo di consegna standard?

R: Per le configurazioni standard (800 kVA o inferiori, IP54, custodia in acciaio, con unità principale ad anello), la consegna è di 15 --- 20 giorni lavorativi dalla conferma dell'ordine. I progetti personalizzati (acciaio inossidabile, colore speciale, altezza extra per l'ingresso della linea aerea) richiedono 25---30 giorni lavorativi.

Q6: Quali tipi di trasformatori sono disponibili per l'YB-24?

R: L'YB-24 può essere configurato contrasformatori in oliocome S13/S20 o trasformatori a secco in resina epossidica come SCB13/SCB14, a seconda dei requisiti del progetto, dell'ambiente di installazione, dei requisiti di sicurezza antincendio e degli standard locali.
