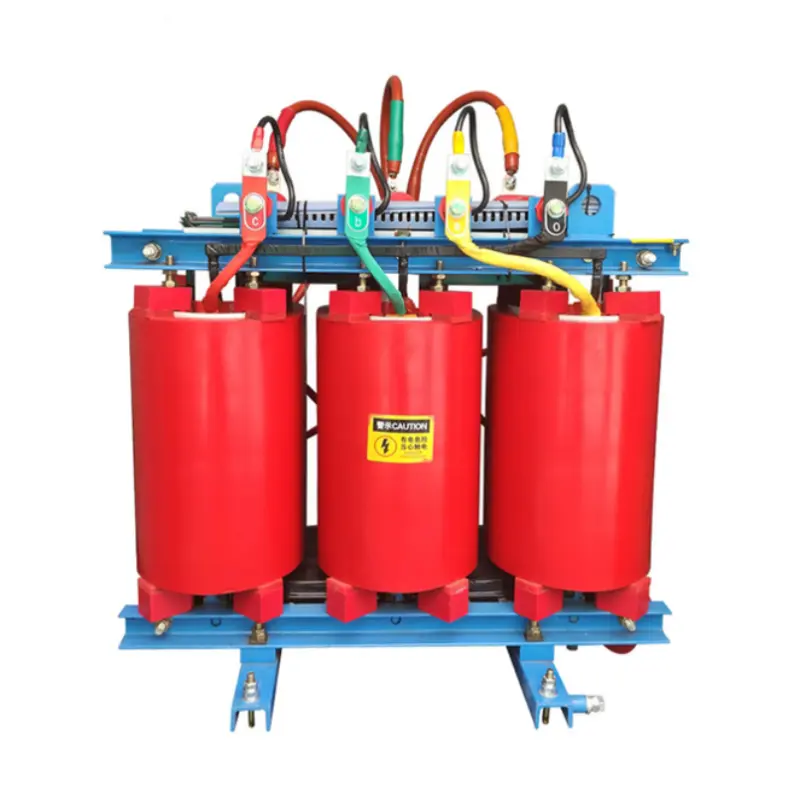

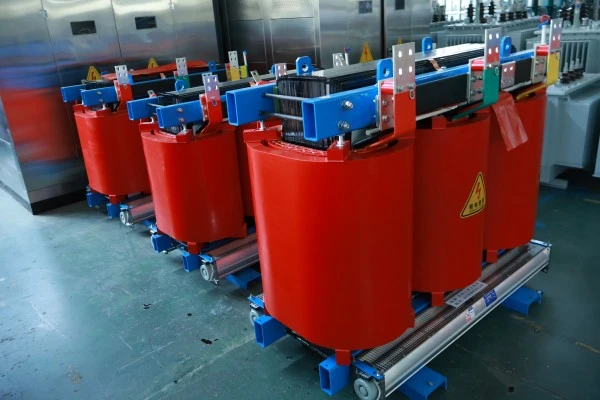

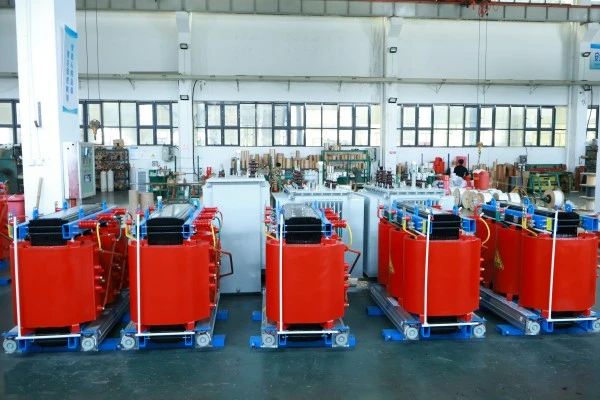

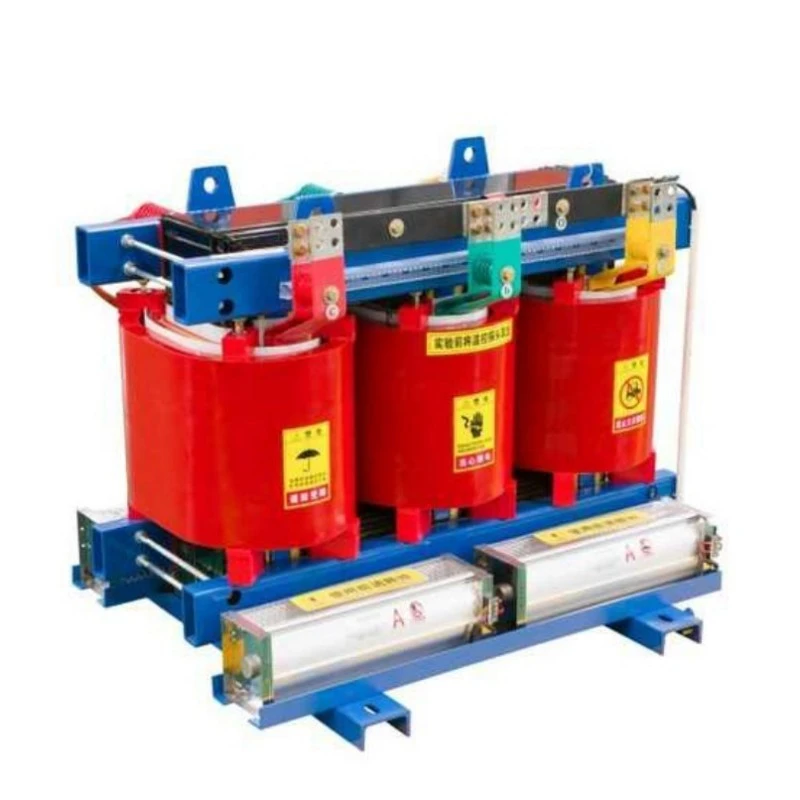

Trasformatore di potenza a secco con avvolgimento in rame SCB13

Che cos'è?

La serie SCB13 è un alimentatore trifase, isolato in resina, con avvolgimento in rametrasformatore di potenza a secco. Nella designazione, "SC" sta per resina colata (resina epossidica colata sotto vuoto), "B" indica avvolgimenti in lamina e "13" rappresenta il livello di prestazione, il che significa che i suoi valori di perdita soddisfano i requisiti di efficienza energetica di Livello 1 dello standard nazionale GB 20052-2020. Il materiale conduttivo del nucleo è rame privo di ossigeno di elevata purezza, non alluminio o alluminio rivestito di rame.

Cosa fa?

1. Conversione di tensione: converte l'alta tensione (10 kV, 35 kV) in bassa tensione (400 V, 690 V) o la aumenta secondo necessità, soddisfacendo i requisiti di tensione di varie apparecchiature.

2. Distribuzione dell'energia: in quanto dispositivo principale di un sistema di distribuzione, fornisce energia in modo sicuro a più carichi come impianti industriali, complessi commerciali, grattacieli e parchi eolici.

3. Alimentazione sicura: grazie al solido isolamento in resina epossidica non infiammabile, non spruzzerà olio né prenderà fuoco anche in caso di guasti interni, rendendolo particolarmente adatto per installazioni interne o luoghi con rigorosi requisiti di sicurezza antincendio.

4. Funzionamento silenzioso: il rumore di funzionamento è significativamente inferiore rispetto ai tradizionali trasformatori a bagno d'olio, rendendolo adatto per aree residenziali, ospedali, edifici per uffici e altri ambienti sensibili al rumore.

In breve, il trasformatore di potenza a secco con avvolgimento in rame SCB13 è un moderno dispositivo centrale di distribuzione dell'energia che integra alta efficienza energetica, nucleo interamente in rame, bassa rumorosità e sicurezza ignifuga.

Vantaggi del prodotto

Rispetto ai normali trasformatori a secco, questo prodotto offre cinque vantaggi fondamentali:

Avvolgimenti interamente in rame, eccellente conduttività:Tutti gli avvolgimenti di alta e bassa tensione sono avvolti utilizzando filo di rame rettangolare smaltato trafilato con barra di rame privo di ossigeno o un foglio di rame. La resistività del rame (circa 0,0172 Ω·mm²/m) è molto inferiore a quella dell'alluminio (circa 0,0283 Ω·mm²/m). Pertanto, gli avvolgimenti in rame della stessa sezione trasversale hanno una resistenza inferiore, una minore generazione di calore e una maggiore efficienza di conversione della potenza. Il costo dell'elettricità risparmiato durante il funzionamento a lungo termine supera di gran lunga la differenza di investimento iniziale.

Efficienza energetica di livello 1, conforme alla strategia nazionale Dual-Carbon:Il livello di perdita SCB13 è rigorosamente progettato per soddisfare gli standard nazionali di efficienza energetica di livello 1. Le perdite a vuoto sono inferiori di circa il 10% rispetto a SCB12 e le perdite a carico sono inferiori di oltre il 5%. Per un trasformatore da 1.000 kVA che funziona per 8.000 ore all'anno, si risparmiano oltre 10.000 yuan all'anno sui costi dell'elettricità, recuperando la differenza di prezzo rispetto ai trasformatori standard entro 3-5 anni.

Colata sotto vuoto di resina epossidica, isolamento affidabile:Gli avvolgimenti sono fusi e polimerizzati con resina epossidica Huntsman importata (o qualità equivalente) sotto vuoto, eliminando completamente le bolle d'aria. Lo strato isolante polimerizzato ha un'elevata resistenza meccanica, resistenza agli shock termici, resistenza alle crepe e protezione da umidità/sporco. Lo scarico parziale è controllato al di sotto di 5pC, di gran lunga superiore agli standard nazionali.

Forte capacità di sovraccarico, si adatta a carichi fluttuanti:Con il raffreddamento naturale, può funzionare a lungo termine con un sovraccarico del 10%; con raffreddamento ad aria forzata (ventilatori installati), la capacità di uscita può aumentare fino a oltre il 120% del valore nominale. Per i picchi di carico stagionali (ad esempio, utilizzo dell'aria condizionata estiva), non è necessario un aumento immediato della capacità.

Resistente all'umidità e alla contaminazione, forte adattabilità ambientale:La superficie dell'avvolgimento colato in resina epossidica è liscia, densa e non igroscopica. Anche dopo lo spegnimento in ambienti con umidità relativa del 100%, può avviarsi direttamente a pieno carico senza preriscaldamento. Particolarmente adatto per ambienti umidi o corrosivi come locali di distribuzione sotterranei, aree costiere ad alta concentrazione di nebbia salina e impianti chimici.

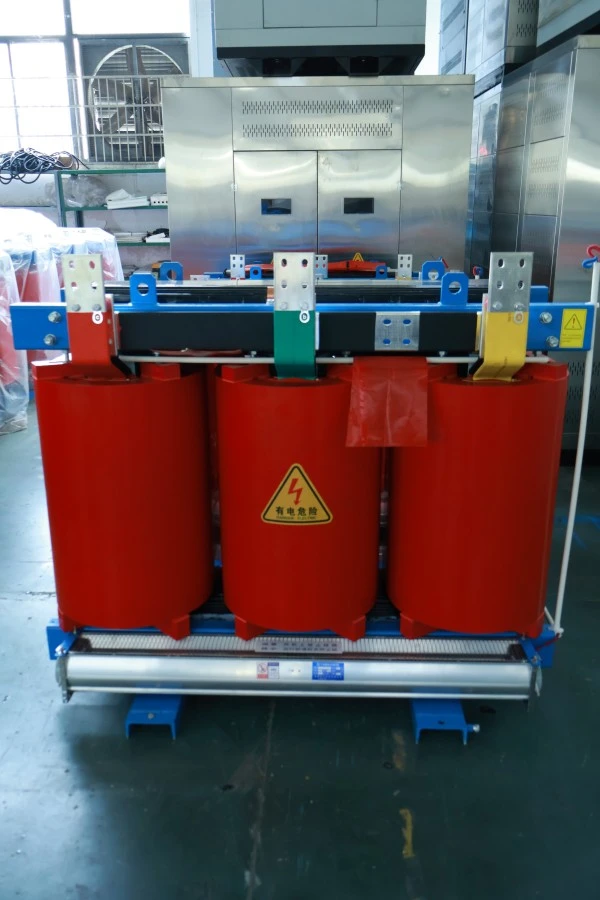

Caratteristiche del prodotto

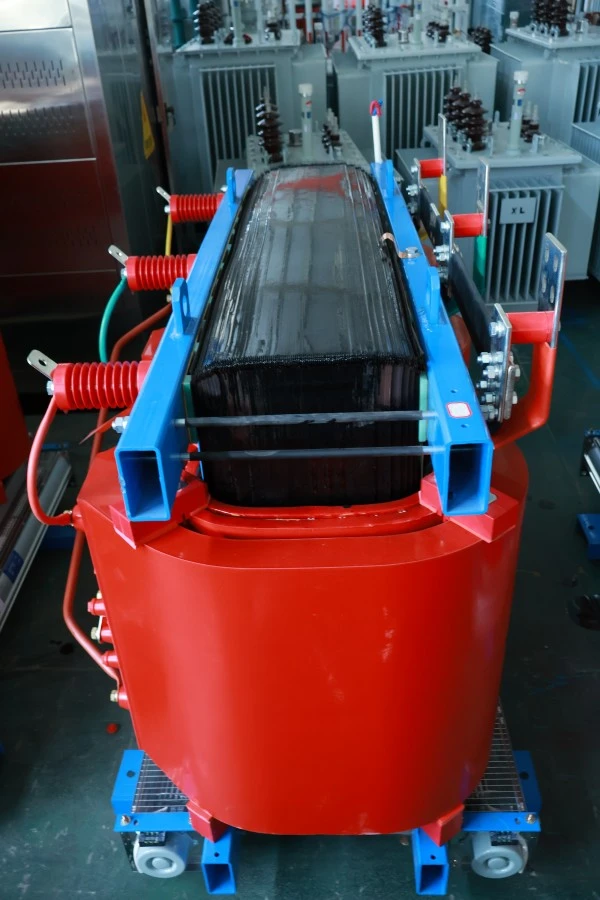

Struttura centrale: utilizza la tecnologia di laminazione step-lap completamente smussata a 45°, con arti centrali e gioghi bloccati da cinghie o piastre ad alta resistenza. L'applicazione di acciaio al silicio a grani orientati ad alta permeabilità (B30R090 o grado superiore) riduce al minimo sia l'isteresi che le perdite per correnti parassite.

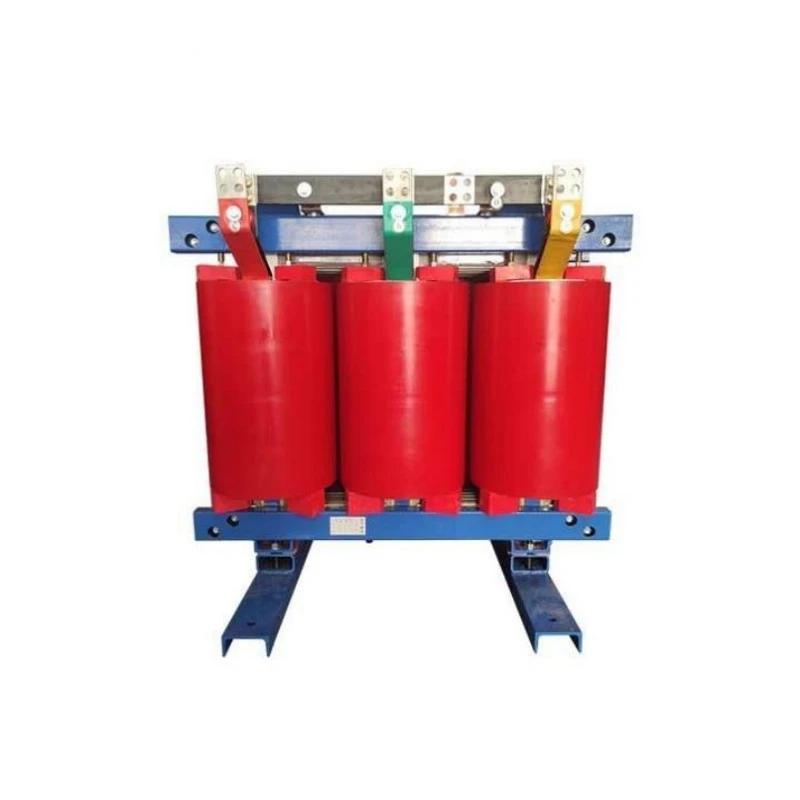

Avvolgimenti di bassa tensione: avvolti con lamina di rame, fissati alle estremità con anelli terminali in resina. La larghezza della lamina di rame è uguale all'altezza dell'avvolgimento, fornendo una distribuzione assiale uniforme di ampere-spire e una resistenza estremamente elevata alle forze elettromagnetiche di cortocircuito. L'isolamento dello strato utilizza materiale DMD preimpregnato.

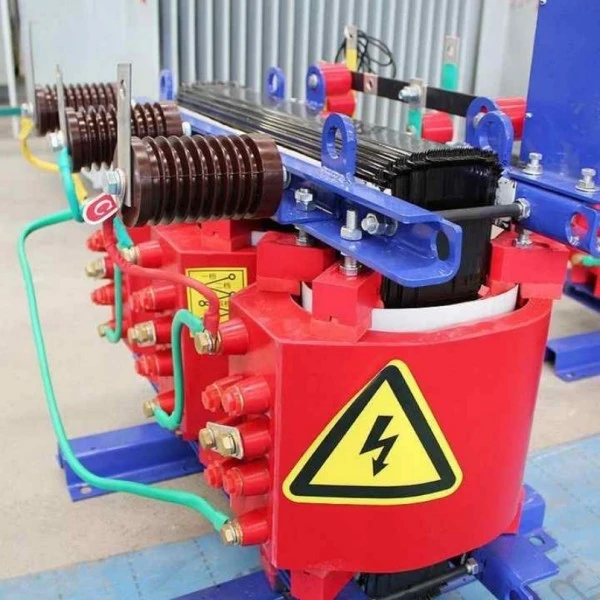

Avvolgimenti ad alta tensione: avvolti in segmenti stratificati utilizzando filo di rame rettangolare smaltato di classe H, con resina colata tra ogni strato, formando un robusto isolamento composito in resina epossidica rinforzato con fibra di vetro. Le prese escono dal centro dell'avvolgimento per migliorare la distribuzione della tensione impulsiva.

Sistema di controllo e protezione della temperatura: ogni avvolgimento di fase è dotato di RTD in platino PT100 preintegrati per il monitoraggio della temperatura dei punti caldi in tempo reale. Il termoregolatore intelligente in dotazione è dotato di: display digitale della temperatura della bobina, allarme di sovratemperatura (setpoint regolabile), uscita di intervento per sovratemperatura e avvio/arresto automatico della ventola (se il raffreddamento ad aria forzata è installato opzionalmente).

Opzioni custodia: custodie opzionali con grado di protezione IP20 (oggetti solidi), IP23 (gocciolamento verticale dell'acqua) o IP40 (piccole particelle), realizzate in acciaio inossidabile, lega di alluminio o acciaio laminato a freddo verniciato a polvere. Gli armadi sono dotati di aperture di ventilazione e serrature delle porte interbloccate.

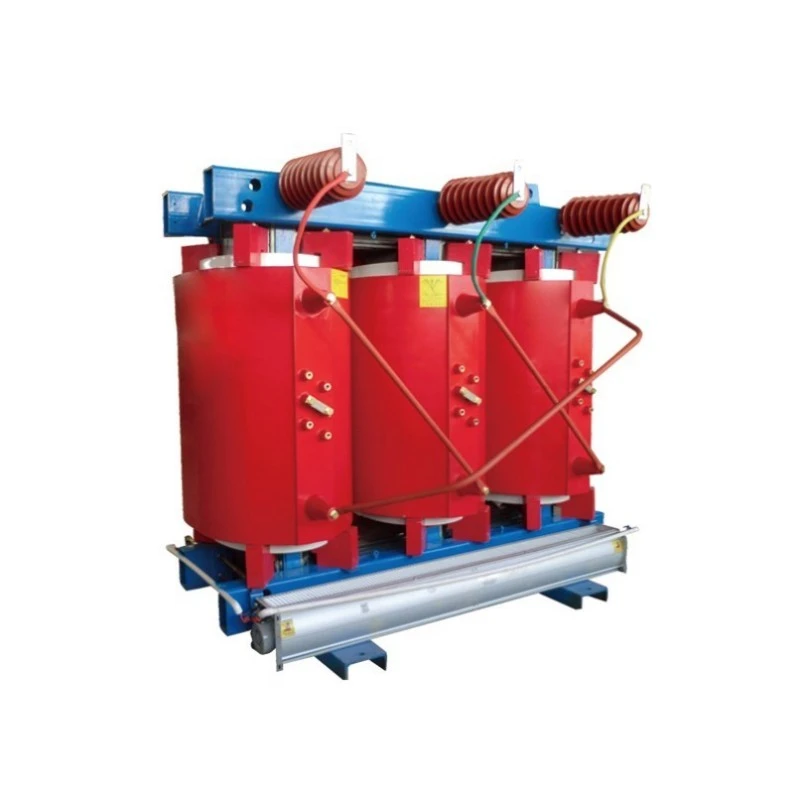

Collegamento e installazione: il lato ad alta tensione utilizza terminali per cavi in ​​gomma siliconica completamente schermati/con isolamento completo o terminali convenzionali; il lato bassa tensione utilizza sbarre in rame stagnato. Il fondo del trasformatore è dotato di base in acciaio a canale e rulli per un facile posizionamento e spostamento.

Applicazione del prodotto

Il trasformatore di potenza a secco con avvolgimento in rame SCB13 è ideale per i seguenti scenari:

Edifici a molti piani e centri commerciali: installati nel seminterrato o nelle sale di distribuzione del piano attrezzature, alimentano ascensori, HVAC, illuminazione e sistemi di protezione antincendio. La sua caratteristica di non infiammabilità soddisfa le norme antincendio degli edifici e il basso rumore non disturba i residenti al piano di sopra.

Imprese industriali e minerarie: sistemi di distribuzione dell'energia in impianti di produzione automobilistica, fabbriche di componenti elettronici e officine di lavorazione di precisione. Gli avvolgimenti interamente in rame resistono ai picchi di corrente dovuti a frequenti avvii/arresti del motore, garantendo una buona stabilità della tensione.

Energie rinnovabili: connessione alla rete step-up per centrali fotovoltaiche distribuite, trasformatori di potenza ausiliari per parchi eolici, trasformatori di isolamento per sistemi di accumulo di energia. L'elevata efficienza energetica riduce le perdite di conversione della potenza.

Infrastrutture di trasporto: trasformatori di servizio di stazione per stazioni della metropolitana, alimentatori per edifici di segnalazione ferroviaria ad alta velocità, centri di distribuzione di energia di terminal aeroportuali, sistemi di alimentazione di banchina portuale. La resistenza all'umidità e la capacità di tenuta ai cortocircuiti soddisfano le elevate esigenze di affidabilità del trasporto ferroviario.

Data center e stazioni base di comunicazione: fornitura di alimentazione pulita e stabile per server, switch e sistemi UPS. Il funzionamento silenzioso (normalmente inferiore a 55 dB) non disturba il personale del data center.

Dettagli di produzione

Processo di avvolgimento di lamina di rame a bassa tensione

Gli avvolgimenti di bassa tensione vengono avvolti utilizzando un foglio di rame a tutta larghezza su macchine avvolgitrici specializzate. I bordi della lamina di rame sono arrotondati per evitare la scarica a effetto corona. Ad ogni giro, la carta isolante preimpregnata DMD viene posizionata automaticamente tra gli strati e il controllo della tensione in linea garantisce che il foglio di rame sia avvolto saldamente. Dopo il completamento dell'avvolgimento, l'intero assieme viene inserito in uno stampo per la colata sotto vuoto di resina epossidica, formando una struttura monolitica e priva di vuoti. Questo processo migliora la capacità di tenuta al cortocircuito degli avvolgimenti di bassa tensione di oltre il 30% rispetto alle strutture a filo avvolto.

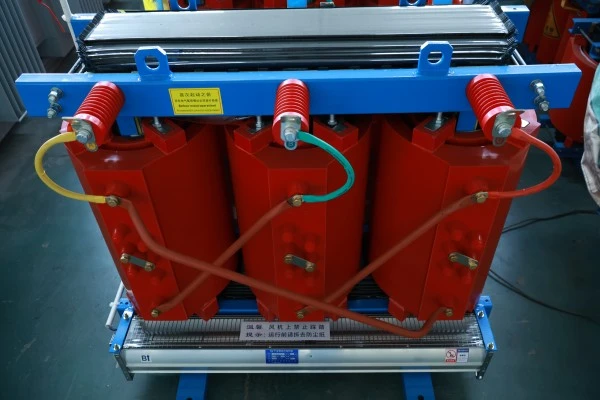

Avvolgimento a strati segmentati ad alta tensione

Gli avvolgimenti ad alta tensione sono divisi in 4-6 segmenti (pancake), ciascun segmento ulteriormente suddiviso in 2-4 strati. I condotti (o canali d'aria) tra i segmenti migliorano la dissipazione del calore, mentre la stratificazione riduce la tensione tra gli strati. I rubinetti sono presi da svolte specifiche di segmenti specifici e contrassegnati con conduttori di colore diverso. Tutte le connessioni utilizzano la saldatura ad arco di argon o la saldatura a pressione fredda per garantire una resistenza di contatto minima.

Trattamento di riduzione del rumore principale

Dopo aver completato la laminazione del nucleo, l'intero nucleo viene impregnato sotto pressione con una vernice isolante fonoassorbente appositamente formulata, che smorza le microvibrazioni tra le lamiere di acciaio al silicio e tra le lamiere e le parti di bloccaggio. Cuscinetti in gomma siliconica per alte temperature sono posizionati tra il nucleo e gli avvolgimenti e tra gli avvolgimenti e le parti di bloccaggio. Con questi trattamenti, il rumore a vuoto può essere mantenuto al di sotto di 55 dB (per 315 kVA e inferiori), paragonabile al ronzio di un frigorifero domestico.

Test di fabbrica completi

Ogni trasformatore di potenza di tipo secco con avvolgimento in rame SCB13 viene sottoposto ai seguenti test prima di lasciare la fabbrica: misurazione della resistenza dell'avvolgimento; misura del rapporto di tensione e verifica del gruppo vettoriale; misura dell'impedenza di cortocircuito e della perdita di carico; misurazione della corrente a vuoto e delle perdite a vuoto; misura della resistenza di isolamento e del fattore di dissipazione dielettrica; prova di tenuta alla tensione applicata; prova di tenuta alla tensione indotta; misurazione delle scariche parziali. I dati del test vengono registrati automaticamente e insieme alla spedizione viene fornito un rapporto del test di fabbrica.

Parametro del prodotto (specifica)

Imballaggio e post-vendita

Metodo di imballaggio

1. Corpo del trasformatore avvolto con pellicola in PE impermeabile, aree critiche ricoperte da morbida imbottitura protettiva.

2. Imballato in robuste casse di compensato per esportazione con fondo per pallet per la movimentazione con carrello elevatore.

3. Interno delle casse riempito con imbottitura in poliuretano espanso o cartone alveolare per evitare danni dovuti alle vibrazioni del trasporto.

4. Marcature chiare all'esterno: baricentro, punti di sollevamento, resistente all'umidità, non ribaltarsi.

Servizio post-vendita

1. Periodo di garanzia gratuita: 12 mesi dalla data di spedizione.

2. Qualsiasi guasto causato da difetti di progettazione, materiale o fabbricazione durante il periodo di garanzia verrà riparato o sostituito gratuitamente dalla nostra azienda (compresi ragionevoli costi di trasporto).
