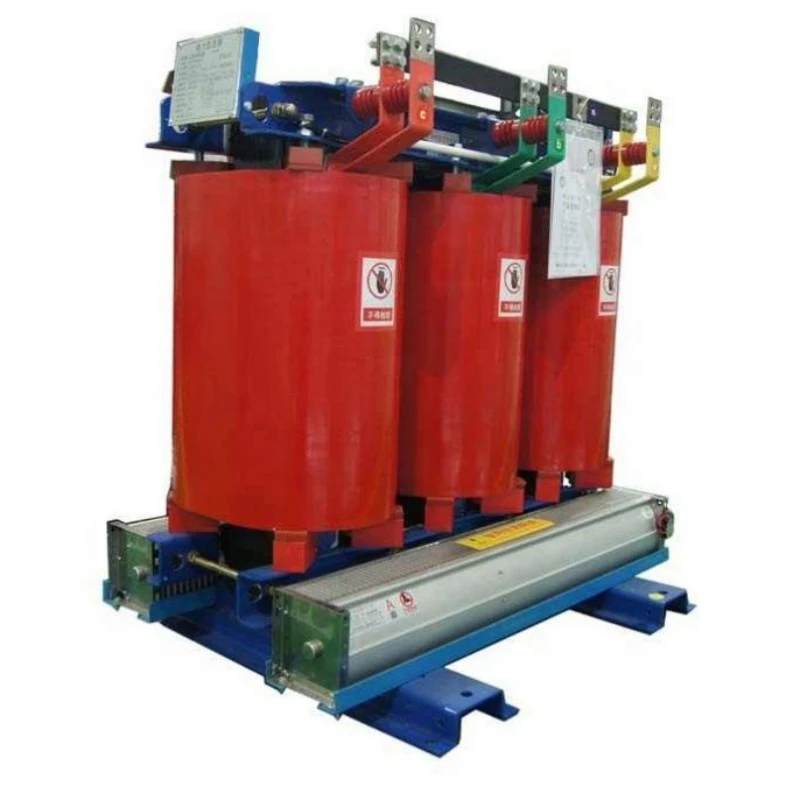

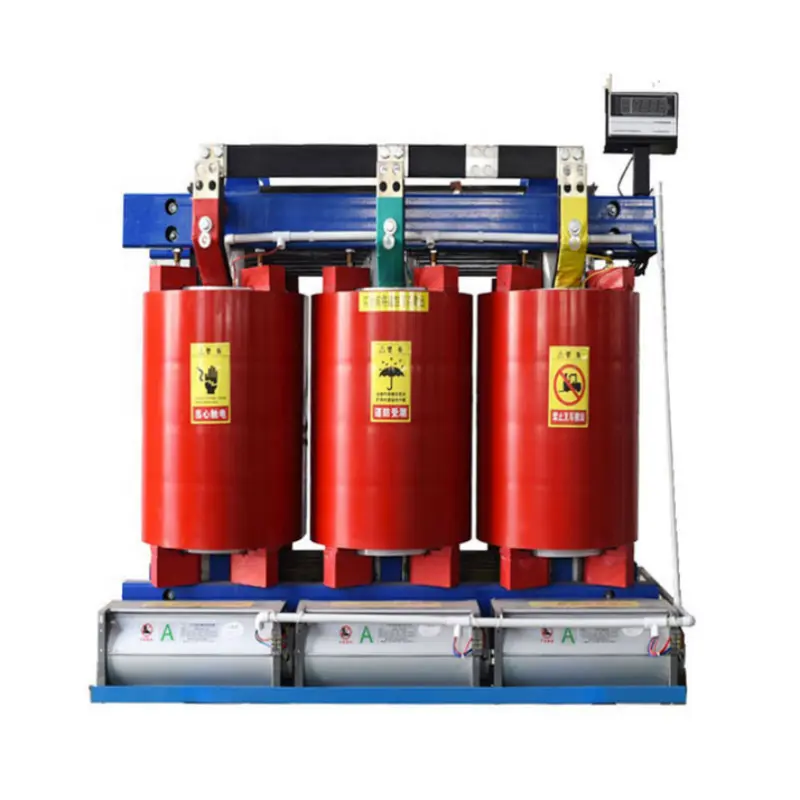

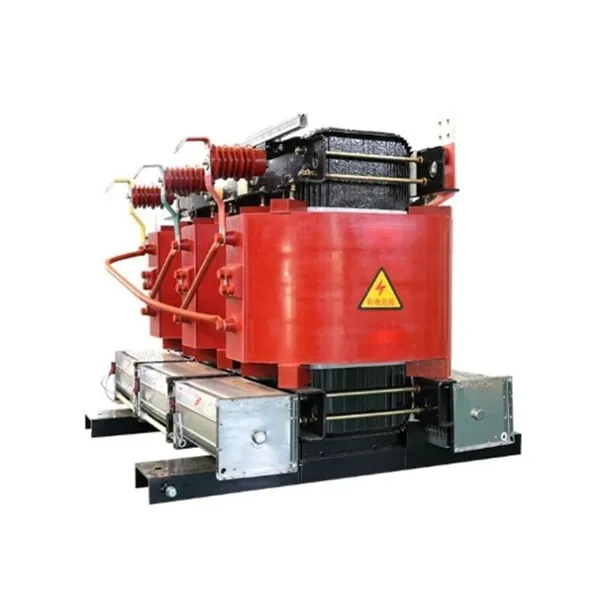

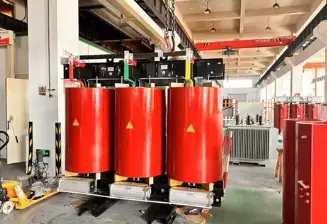

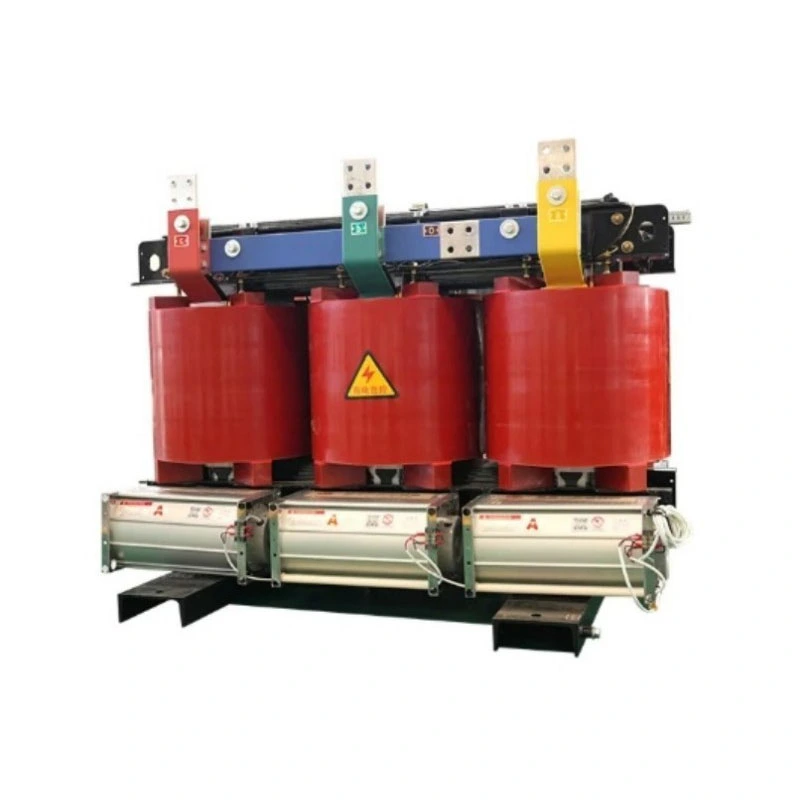

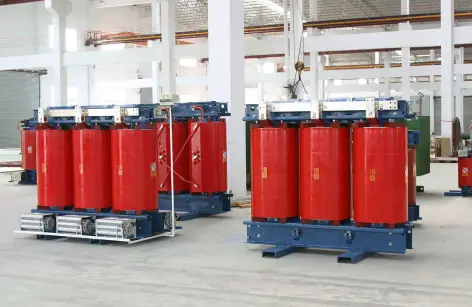

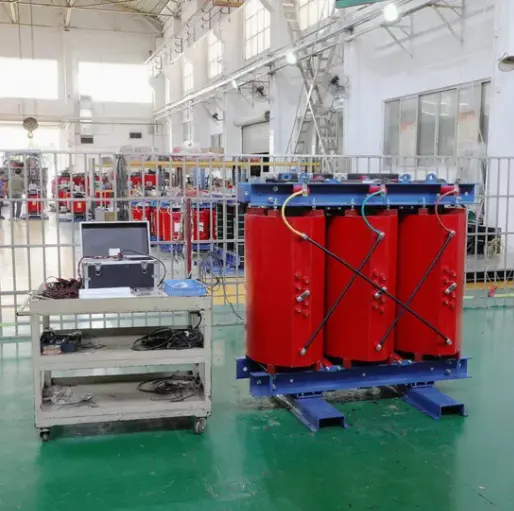

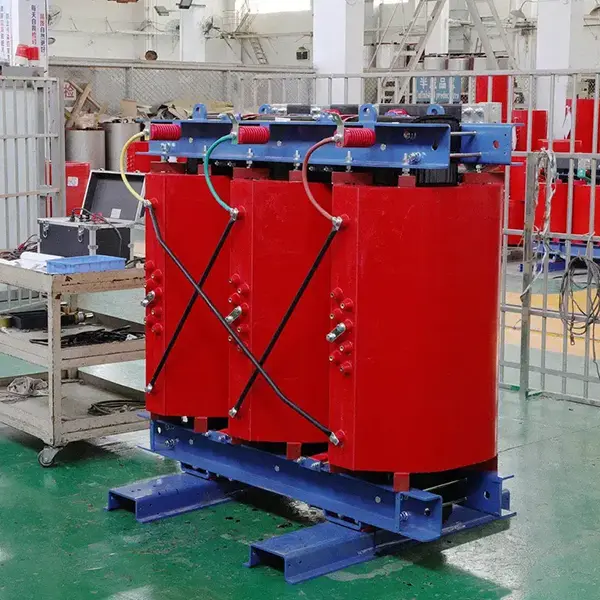

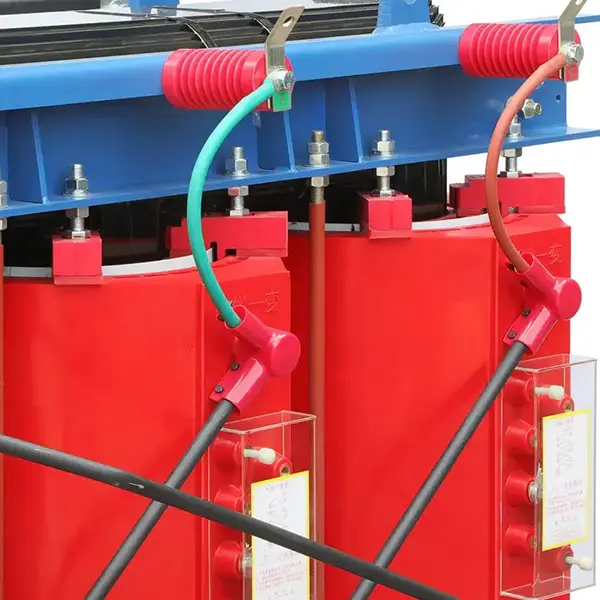

Trasformatore di tipo a secco per isolamento esterno con raffreddamento ad aria

Questo prodotto è di tipo esterno, di tipo isolante,trasformatore a seccoutilizzando il raffreddamento ad aria (ANAN). Non si basa su alcun mezzo liquido per l'isolamento o la dissipazione del calore, ma utilizza invece la convezione naturale o il raffreddamento ad aria forzata per controllare l'aumento della temperatura.

Cosa fa?

1. Isolamento elettrico: crea una barriera elettrica fisica tra gli avvolgimenti primari e secondari, interrompendo efficacemente i circuiti di terra, sopprimendo le armoniche e filtrando le interferenze ad alta frequenza e le sovratensioni dalla rete, fornendo energia "pulita" ai carichi sensibili.

2. Trasformazione della tensione: aumenta o diminuisce la tensione CA in base ai requisiti, adattandosi alle esigenze di alimentazione di varie apparecchiature.

3. Protezione di sicurezza: grazie al design isolante, impedisce il contatto diretto del personale con il lato ad alta tensione, riducendo significativamente il rischio di scosse elettriche.

4. Adattamento all'esterno: un involucro robusto progettato per gradi di protezione IP54 o superiori gli consente di resistere a vento, pioggia, polvere, nebbia salina e esposizione ai raggi UV a lungo termine.

In breve, quando è necessaria una soluzione di isolamento e conversione dell'alimentazione sicura, pulita ed esente da manutenzione in ambienti esterni difficili, questo trasformatore di tipo a secco per isolamento esterno con raffreddamento ad aria è la soluzione principale.

Vantaggi del prodotto

Rispetto ai tradizionali trasformatori a secco a bagno d'olio o standard per interni, questo prodotto offre cinque vantaggi principali:

1. Inquinamento zero, esente da manutenzione: il design oil-free elimina completamente il rischio di contaminazione del suolo o dell'acqua dovuta a perdite, nonché i costi di manutenzione e i tempi di inattività associati al test e alla sostituzione annuali dell'olio. Per i progetti outdoor soggetti a rigide normative ambientali, questo è un vantaggio decisivo.

2. Tolleranza ambientale esterna superiore: utilizza il processo di impregnazione sotto pressione (VPI) e il sistema di isolamento di classe H (180°C), combinato con un involucro esterno saldato completamente sigillato in acciaio inossidabile o acciaio Aluzinc. Funziona stabilmente a temperature ambiente da -25°C a 50°C e umidità relativa fino al 95%. Resistente alla nebbia salina, ai funghi e alla corrosione.

3. Massima sicurezza con isolamento elettrico: l'isolamento rinforzato tra gli avvolgimenti primari e secondari raggiunge una tensione di tenuta dielettrica compresa tra 3 kV e 5 kV (a seconda del modello). Isola efficacemente i componenti CC, le terze armoniche e vari impatti di sovratensioni dalla rete, proteggendo gli strumenti di precisione a valle.

4. Raffreddamento ad aria naturale, silenzioso e affidabile: si basa sulla convezione dell'aria per la dissipazione del calore senza ventole (opzionale). Il rumore di funzionamento è significativamente inferiore rispetto ai trasformatori in olio. Senza parti meccaniche rotanti nei componenti principali, il tempo medio tra i guasti (MTBF) è notevolmente migliorato.

5. Elevata capacità di sovraccarico, utilizzabile in caso di emergenza: capacità di sovraccarico di emergenza fino al 120% per il funzionamento continuo, 150% per il funzionamento a breve termine. Durante i picchi di carico esterno imprevisti (ad esempio, più motori che si avviano contemporaneamente), non è necessario alcun aumento immediato della capacità, facendo guadagnare tempo prezioso all'utente.

Caratteristiche del prodotto

Nucleo: acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità, processo di giunzione step-lap, perdita a vuoto significativamente ridotta e corrente eccitante.

Avvolgimenti: sia gli avvolgimenti di alta che quelli di bassa tensione utilizzano conduttori interamente in rame (alluminio opzionale), avvolti con Nomex® o carta isolante simile in aramide, trattati tramite impregnazione sotto vuoto VPI con vernice senza solventi, formando una struttura isolante solida robusta, resistente all'umidità e tollerante alle alte temperature.

Struttura di isolamento: gli avvolgimenti primari e secondari sono avvolti su bobine separate o su gambe centrali indipendenti, con uno schermo elettrostatico opzionale tra di loro, riducendo al minimo la capacità di accoppiamento e fornendo un'eccellente soppressione delle interferenze ad alta frequenza.

Involucro protettivo: protezione standard IP54 (a tenuta di polvere, a prova di spruzzi d'acqua), IP65 opzionale. Custodia realizzata in acciaio inossidabile di spessore 2,0 mm o acciaio Galvalume, dotata di tetto antipioggia, feritoie di ventilazione in acciaio inossidabile e serrature antiscasso.

Sistema di controllo della temperatura: sensori di temperatura PTC o PT100 RTD integrati, collegabili a un controller di temperatura intelligente per allarme di sovratemperatura, protezione da intervento e attivazione automatica della ventola (se sono installate ventole opzionali).

Morsetti: scatola di giunzione ad alta tensione per esterni con guarnizioni in gomma siliconica e ingressi pressacavo. Il lato a bassa tensione utilizza sbarre in rame stagnato o connettori impermeabili.

Applicazione del prodotto

Questo trasformatore di tipo a secco per isolamento esterno con raffreddamento ad aria è ampiamente utilizzato nei seguenti scenari:

Generazione di energia rinnovabile: isolamento sul lato a bassa tensione delle sottostazioni montate su skid degli impianti fotovoltaici e dei parchi eolici, isolando la tensione di uscita dell'inverter prima della connessione alla rete o all'alimentazione locale.

Attrezzature industriali per esterni: isolamento dell'alimentazione per piattaforme di trivellazione petrolifera, frantoi minerari a cielo aperto, sistemi di alimentazione portuale a terra, macchine perforatrici per tunnel (macchine schermanti), impedendo che le sovratensioni della rete danneggino le apparecchiature.

Alimentazione temporanea e di emergenza: isolamento dell'uscita del generatore per eventi all'aperto, competizioni sportive e siti di soccorso in caso di calamità, fornendo energia pulita per apparecchiature audio, video e di controllo.

Infrastruttura di ricarica: trasformatore di isolamento in ingresso per caricabatterie rapidi CC esterni, che previene il feedback armonico nella rete proteggendo al tempo stesso i moduli di ricarica.

Smart Grid e distribuzione: trasformatori di servizio o di isolamento della stazione all'interno di unità principali ad anello esterno e sottostazioni compatte, che forniscono alimentazione sicura e affidabile per i terminali di automazione (DTU/FTU).

Dettagli di produzione

Processo di impregnazione sotto pressione VPI

Tutti gli avvolgimenti sono impregnati con vernice isolante senza solventi sotto vuoto, rimuovendo l'aria interna e consentendo alla vernice di penetrare completamente tra le spire, gli strati e a terra. Dopo l'indurimento, forma una struttura "solida" monolitica con conduttività termica, resistenza meccanica e resistenza all'umidità che superano di gran lunga i processi di impregnazione standard.

Scatola di giunzione specifica per esterni

La scatola di derivazione a bassa tensione è dotata di un pannello di supporto isolante ignifugo, con ampio spazio elettrico (>20 mm) tra le sbarre in rame. Gli ingressi dei cavi utilizzano guarnizioni multi-tenuta e pressacavi, compatibili con vari cavi armati o rivestiti in gomma, impedendo l'ingresso di umidità lungo il cavo nella scatola.

Custodia in acciaio inossidabile per impieghi gravosi

L'involucro è prodotto utilizzando taglio laser, piegatura CNC e saldatura robotizzata, con tutte le cuciture sigillate continuamente. Le porte sono dotate di maniglie con chiusura a tre punti e guarnizioni di tenuta resistenti agli agenti atmosferici. La copertura superiore è progettata come uno scudo antipioggia angolato e comprende golfari di sollevamento per un comodo sollevamento all'aperto.

Imballaggio, consegna e post-vendita

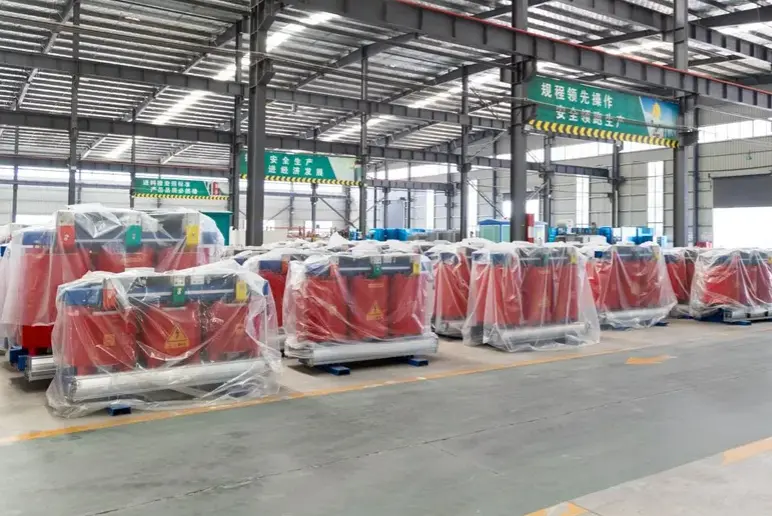

Metodo di imballaggio

1. Corpo del trasformatore avvolto con pellicola in PE resistente all'umidità, essiccante posto all'interno.

2. Imballato in casse di legno resistenti o scatole di compensato senza fumigazione (conformi agli standard di esportazione), circondate da schiuma ad alta densità o sacchi pieni d'aria per l'ammortizzazione.

3. Etichette come "Moisture Proof", "Fragile" e "This Way Up" affisse all'esterno della scatola.

Metodo di consegna

1. Domestico: camion logistico dedicato (le piccole capacità possono essere spedite tramite merci pesanti Deppon/SF Express).

2. Esportazione: accordi per il trasporto marittimo, ferroviario o aereo, compresa la documentazione doganale.

Servizio post-vendita

1. Periodo di garanzia: 12 mesi dalla data di ricevimento.

2. Riparazione o sostituzione gratuita per difetti di fabbricazione durante il periodo di garanzia.

Domande frequenti (domande e risposte)

Q1: Questo trasformatore di tipo a secco per isolamento esterno con raffreddamento ad aria non è più incline al surriscaldamento e alla combustione rispetto a un normale trasformatore a bagno d'olio?

R: Tutto il contrario. Sebbene l'aria abbia una conduttività termica inferiore rispetto all'olio, il nostro prodotto utilizza un isolamento di Classe H (classificato per 180°C) e il processo di impregnazione sotto vuoto VPI. Il calore proveniente dagli avvolgimenti viene condotto via e dissipato in modo efficiente attraverso l'involucro. A parità di capacità, il nostro design presenta un margine di aumento della temperatura più ampio, rendendo meno probabile il rischio di guasti dovuti a bruciature causate da perdite di olio e conseguenti bassi livelli di olio nelle unità tradizionali. NostroTrasformatore di tipo a secco per isolamento esterno con raffreddamento ad ariafunziona con temperature dei punti caldi ben al di sotto del limite di isolamento anche a pieno carico in condizioni esterne di 40°C.

D2: Nei giorni di pioggia all'aperto, l'acqua piovana non entra attraverso le alette di raffreddamento e non causa un cortocircuito all'interno?

R: No. Il nostro grado di protezione della custodia è IP54. Le feritoie sono caratterizzate da un canale interno a labirinto e da uno schermo in rete metallica. I test dimostrano che anche con un getto diretto frontale con un'intensità della pioggia di 10 mm al minuto, l'interno rimane completamente asciutto. Tutte le porte di ingresso dei cavi utilizzano pressacavi sigillati antideflagranti, che bloccano completamente qualsiasi percorso per l'ingresso di umidità.

Tabella delle specifiche tecniche
