Trasformatore di tipo a secco montato su pad con avvolgimento in rame

Cos'è questa attrezzatura?

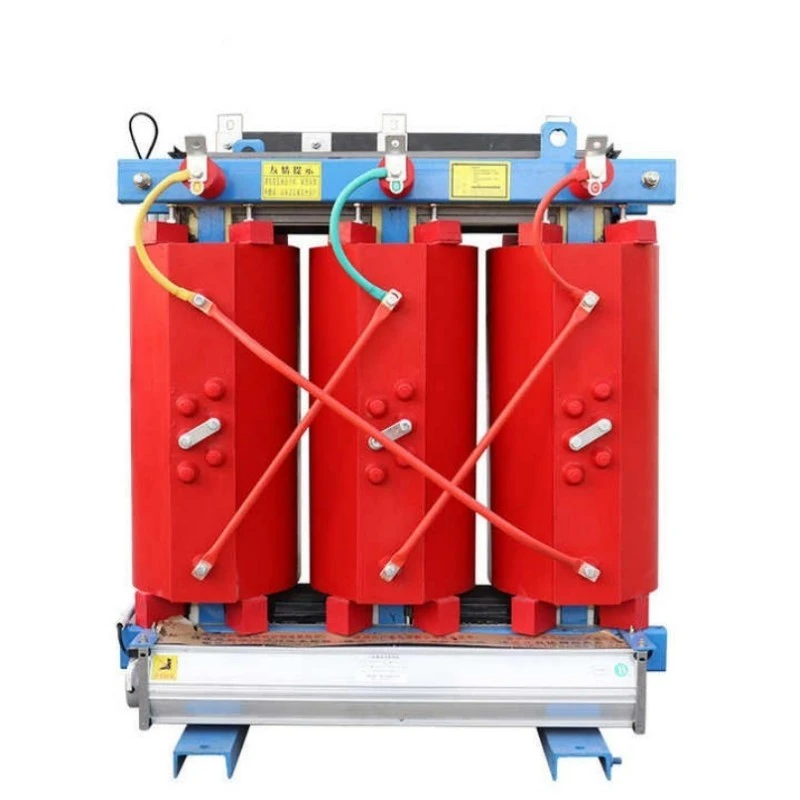

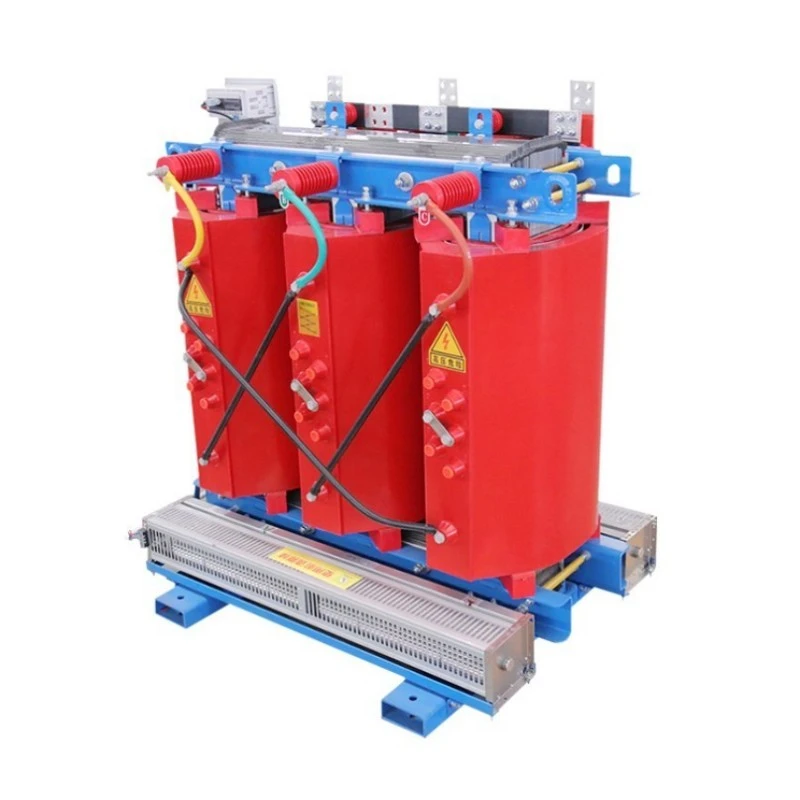

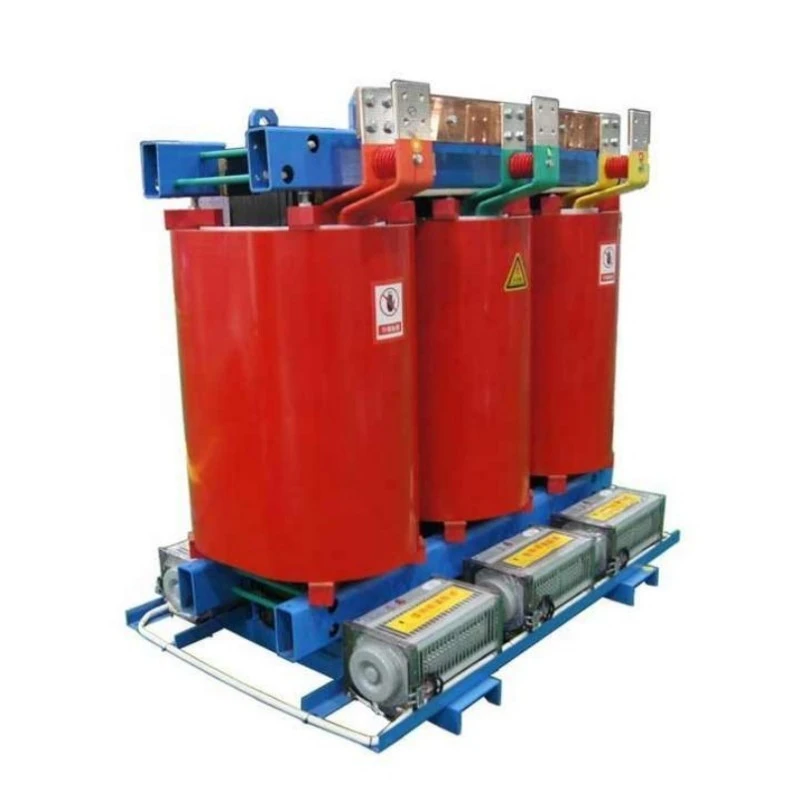

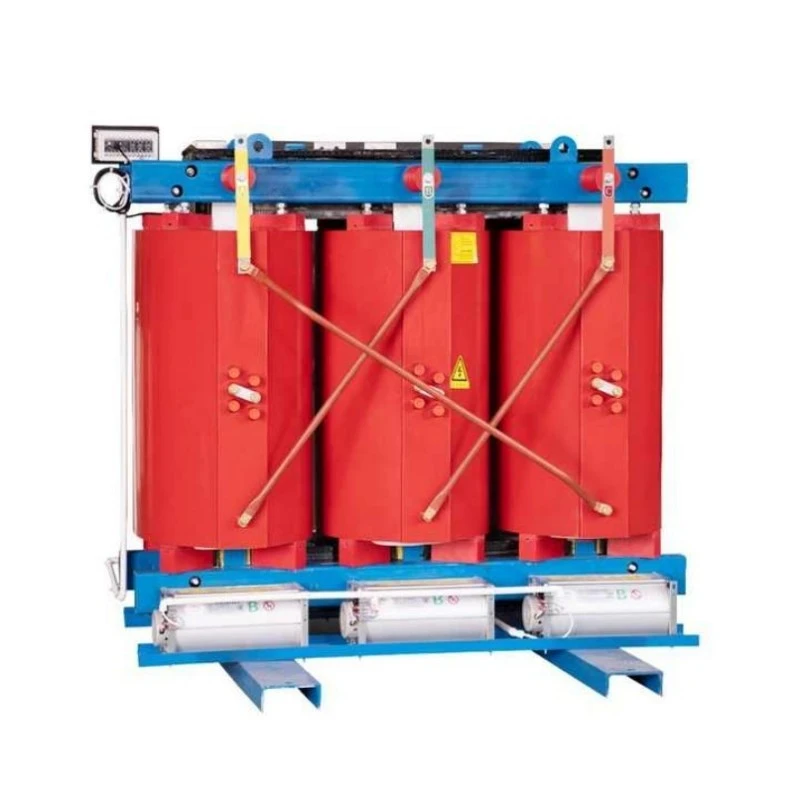

Il trasformatore di tipo a secco montato su pad con avvolgimento in rame è un trasformatore trifase di tipo a secco in resina colata appositamente progettato per installazioni esterne con montaggio su pad. Riduce la tensione dalla media tensione (tipicamente 10 kV–35 kV) alla bassa tensione (400 V/380 V) per una distribuzione sicura a comunità residenziali, centri commerciali, parchi industriali e progetti di energia rinnovabile.

A differenza del tradizionaletrasformatori in olio, questo prodotto non utilizza olio isolante. Utilizza invece un isolamento solido in resina epossidica combinato con un raffreddamento ad aria naturale o forzata. Gli avvolgimenti sono realizzati interamente in rame ad alta conduttività, garantendo perdite resistive inferiori, migliore capacità di sovraccarico e maggiore durata. L'involucro montato su pad consente l'installazione diretta a livello del suolo senza la necessità di un edificio separato per la sottostazione, con un notevole risparmio di spazio e costi di costruzione civile.

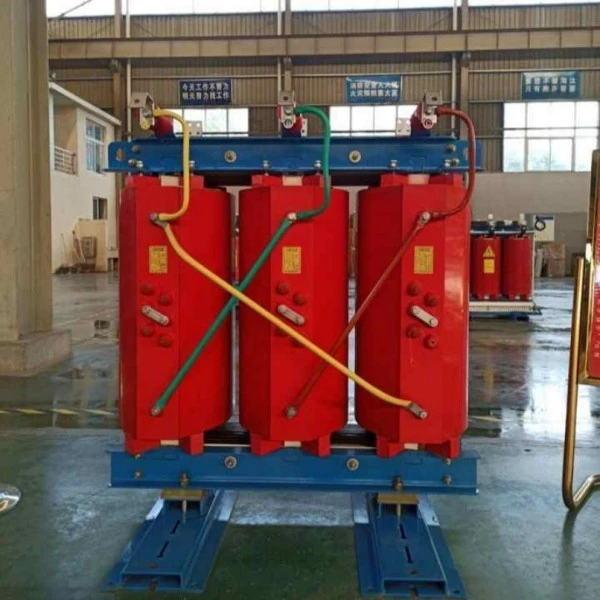

Descrizione del prodotto

Il trasformatore di tipo a secco montato su pad di avvolgimento in rame di Lugao è progettato per garantire affidabilità, efficienza e sicurezza nelle reti di distribuzione esterne. Con una potenza nominale compresa tra 50 kVA e 2500 kVA, con tensioni standard di 10 kV/0,4 kV (personalizzabile a 6 kV, 20 kV o 35 kV), questo trasformatore soddisfa gli standard di efficienza energetica GB 20052-2020 Livello 2, con alcuni modelli che si avvicinano al Livello 1.

Le principali prestazioni elettriche includono perdite a vuoto inferiori fino al 37% rispetto ai tradizionali trasformatori a secco, perdite di carico ridotte fino al 30%, scarica parziale ≤5pC e livelli di rumore ≤55dB a 1 metro. The copper windings ensure excellent thermal conductivity and mechanical strength, significantly improving short-circuit withstand capability.

L'unità è alloggiata in un involucro montato su pad resistente agli agenti atmosferici e dotato di serratura, classificato IP23 o superiore, che protegge da pioggia, polvere e atti vandalici. Un sistema di controllo intelligente della temperatura con sensori PT100, ventole ad avvio automatico, allarme di surriscaldamento e comunicazione RS485 è incluso come standard.

Con una durata di progettazione di 30 anni e requisiti minimi di manutenzione, questo trasformatore di tipo a secco montato su pad con avvolgimento in rame è la scelta ideale per i servizi pubblici, gli appaltatori EPC e i gestori di strutture che cercano una soluzione di distribuzione sicura, duratura e a risparmio energetico.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

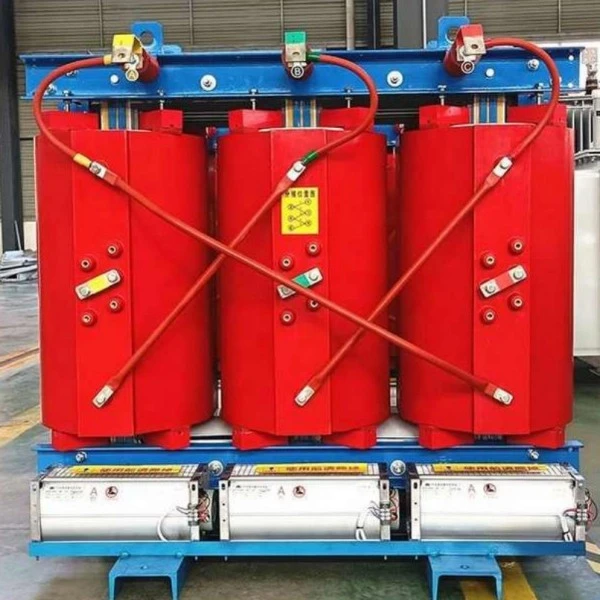

Caratteristiche principali

Avvolgimenti interamente in rame: perdite resistive inferiori, maggiore capacità di sovraccarico e migliore resistenza ai cortocircuiti rispetto all'alluminio.

Ignifugo e antideflagrante: colata di resina epossidica, autoestinguente, nessun rischio di perdite d'olio.

Design con montaggio su piattaforma: l'installazione a livello del suolo, senza la necessità di costruire una sottostazione, consente di risparmiare dal 40 al 60% sui costi delle opere civili.

Perdite ultra-basse – Soddisfa l'efficienza energetica GB Livello 2, riduce significativamente le bollette elettriche annuali.

Monitoraggio intelligente: sensori PT100, avvio automatico della ventola, allarme/scatto di surriscaldamento, da RS485 a BAS.

Basso rumore – ≤55 dB, adatto per aree residenziali e commerciali.

Esente da manutenzione: nessun test dell'olio, nessuna asciugatura, nessuna parte mobile.

Domande e risposte: spiegazione delle caratteristiche del prodotto

D1: Perché scegliere un trasformatore di tipo a secco con avvolgimento in rame montato su pad rispetto a un tipo a bagno d'olio per uso esterno?

R: I trasformatori immersi in olio comportano rischi di incendio e perdite, soprattutto in aree residenziali o sensibili dal punto di vista ambientale. Il trasformatore di tipo a secco montato su pad di avvolgimento in rame non utilizza olio, quindi non vi è alcun rischio di propagazione dell'incendio o contaminazione del terreno. Inoltre, gli avvolgimenti in rame garantiscono una migliore conduttività termica e resistenza meccanica, garantendo un funzionamento affidabile anche in caso di carichi estivi di punta. Molti comuni ora impongono trasformatori di tipo secco per le nuove installazioni esterne a causa di codici antincendio più severi.

Q2: L'avvolgimento in rame vale davvero il costo aggiuntivo rispetto all'alluminio?

R: Assolutamente. Sebbene il costo iniziale di un trasformatore di tipo a secco montato su pad di avvolgimento in rame sia superiore di circa il 15-20% rispetto a un'unità con avvolgimento in alluminio, il costo totale del ciclo di vita è significativamente inferiore. Il rame ha una conduttività maggiore del 40%, il che significa minori perdite di carico e bollette elettriche ridotte. Il rame ha anche una maggiore resistenza alla trazione, quindi il trasformatore resiste meglio alle forze di cortocircuito. Su una durata di progettazione di 30 anni, il solo risparmio energetico giustifica facilmente l'investimento.

D3: Questo trasformatore è in grado di gestire l'umidità elevata e le stagioni piovose, soprattutto nelle regioni meridionali?

R: Sì. Il nostro trasformatore di tipo a secco montato su pad di avvolgimento in rame utilizza un processo di fusione sotto vuoto in cui la resina epossidica incapsula completamente gli avvolgimenti in rame, formando uno strato isolante sigillato. Il nucleo e i morsetti sono sottoposti a trattamento anticorrosione. Con un involucro IP23, il trasformatore funziona normalmente con un'umidità relativa del 100%. Non è necessaria l'asciugatura prima del riavvio dopo un arresto prolungato.

Q4: Cosa succede se il trasformatore si sovraccarica durante i picchi estivi?

R: In modalità di raffreddamento naturale (AN), funziona continuamente al 100% del carico. Con il raffreddamento ad aria forzata (AF), la capacità aumenta del 40–50%. Gli avvolgimenti in rame possono resistere al carico nominale del 150% per 2 ore. Questa capacità di sovraccarico garantisce la continuità dell'alimentazione durante gli eventi critici.

Q5: Quanto dura la garanzia e cosa copre?

R: La garanzia standard è di 12 mesi dalla spedizione e copre tutti i difetti di fabbricazione. Un contratto di assistenza a pagamento può estendere la garanzia a 36 o 60 mesi. Il supporto tecnico è gratuito a vita.

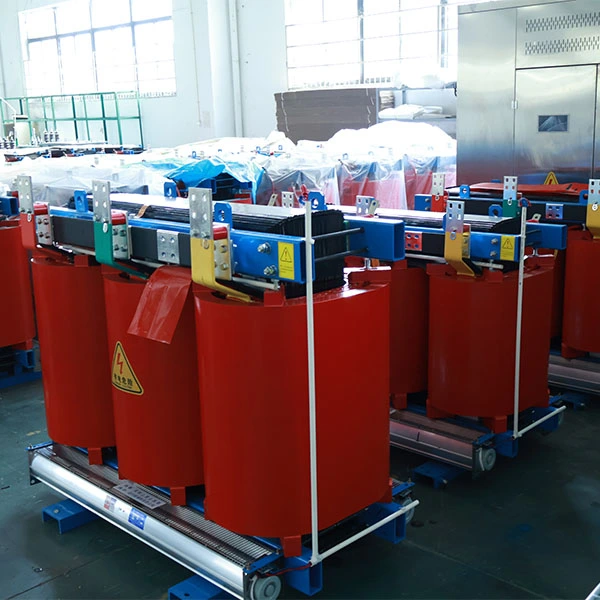

Dettagli di produzione

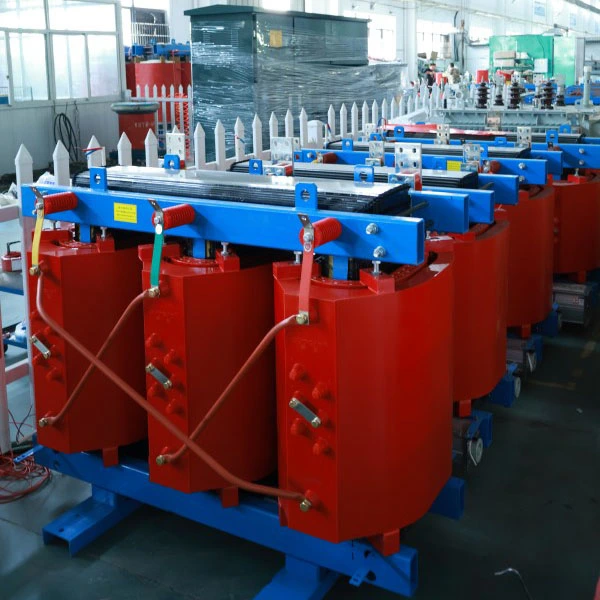

Materiale principale e processo di produzione

Il nucleo di ogni trasformatore di tipo a secco montato su pad di avvolgimento in rame è costruito utilizzando acciaio al silicio a grani orientati laminato a freddo ad alta permeabilità, con giunti a gradino per ridurre al minimo la corrente a vuoto e le perdite vaganti. Il nucleo viene tranciato con precisione e impilato automaticamente per garantire percorsi magnetici uniformi.

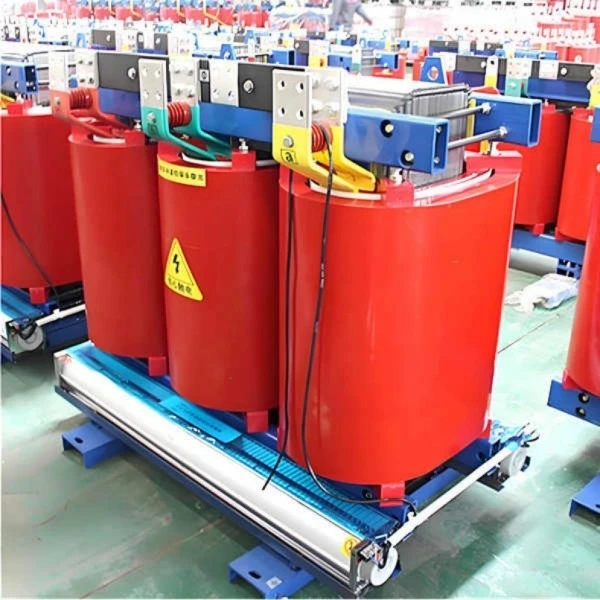

Struttura dell'avvolgimento: tutto in rame

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione utilizzano conduttori in rame privi di ossigeno. Gli avvolgimenti a bassa tensione adottano una configurazione di avvolgimento a lamina con isolamento interstrato uniforme, migliorando significativamente la capacità di resistenza al cortocircuito. La superiore conduttività termica del rame aiuta inoltre a dissipare il calore in modo più efficace, riducendo le temperature dei punti caldi.

Sistema di isolamento – Colata sotto vuoto di resina epossidica

Gli avvolgimenti sono realizzati sotto vuoto con resina epossidica di alta qualità, eliminando i vuoti e garantendo una scarica parziale ≤5pC. Questo solido sistema di isolamento è ignifugo, resistente all'umidità e chimicamente stabile. Non viene utilizzato olio isolante, rendendo il trasformatore sicuro per installazioni interne ed esterne montate su supporto.

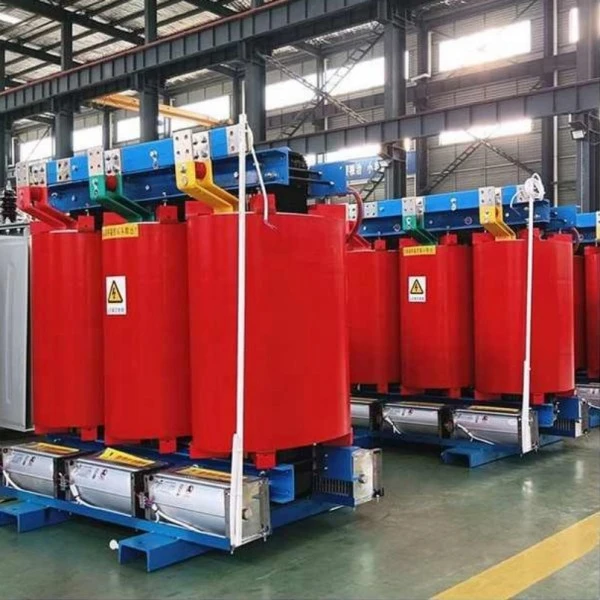

Design con custodia e montaggio su pad

ILtrasformatoreè alloggiato in un robusto involucro in acciaio con serratura e rivestimento in polvere resistente agli agenti atmosferici. La protezione standard è IP23 (resistente a pioggia e polvere), con IP34 o IP54 opzionale per ambienti difficili. La base è predisposta per il montaggio diretto su una soletta in cemento, con ingresso cavi dal basso. Gli occhielli di sollevamento e i terminali di messa a terra sono standard.

Garanzia di qualità e test

Ogni trasformatore a secco con montaggio su pad di avvolgimento in rame viene sottoposto a test di tipo completi e test di routine prima della consegna, tra cui:

1. Prove di perdita a vuoto e di perdita di carico

2. Prova di impedenza di cortocircuito

3. Prova di tenuta alla sovratensione indotta

4. Misurazione della scarica parziale (≤5pC)

5. Prova dell'impulso del fulmine

6. Prova di aumento della temperatura

7. Tutti gli indicatori chiave di prestazione superano i requisiti GB e IEC.

Certificazioni

1. Sistema di gestione della qualità ISO 9001:2015

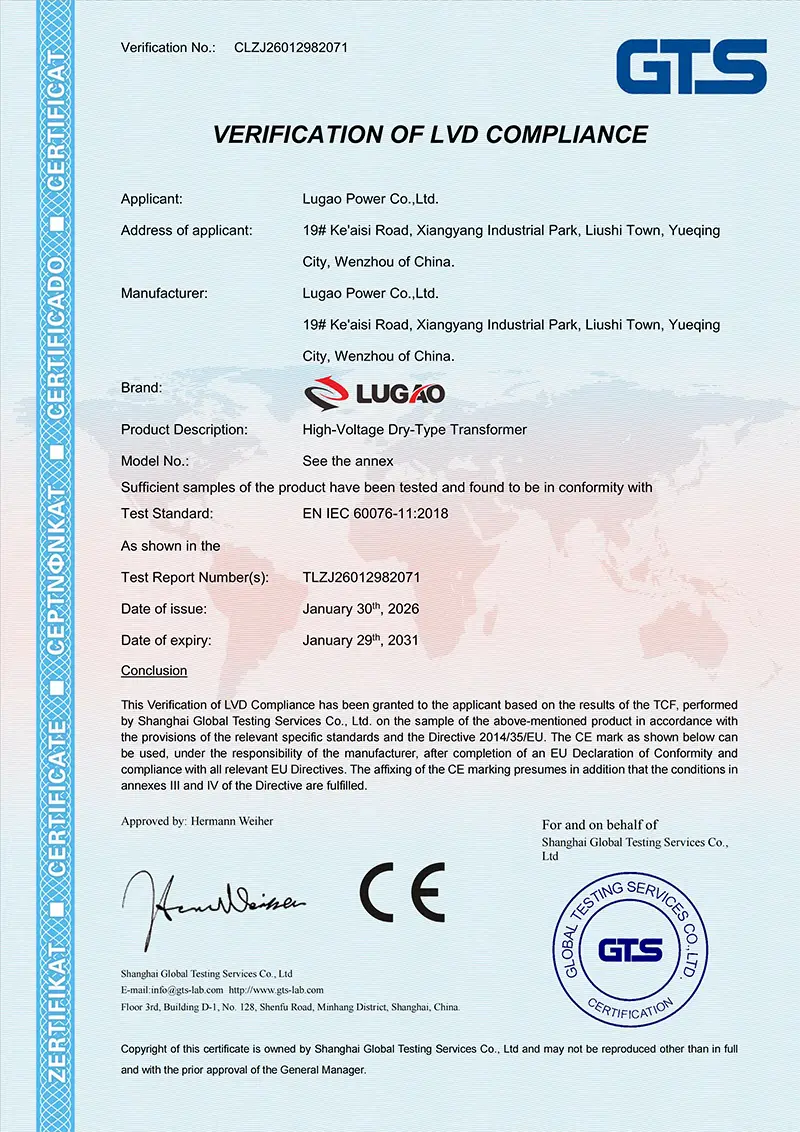

2. Certificato CE

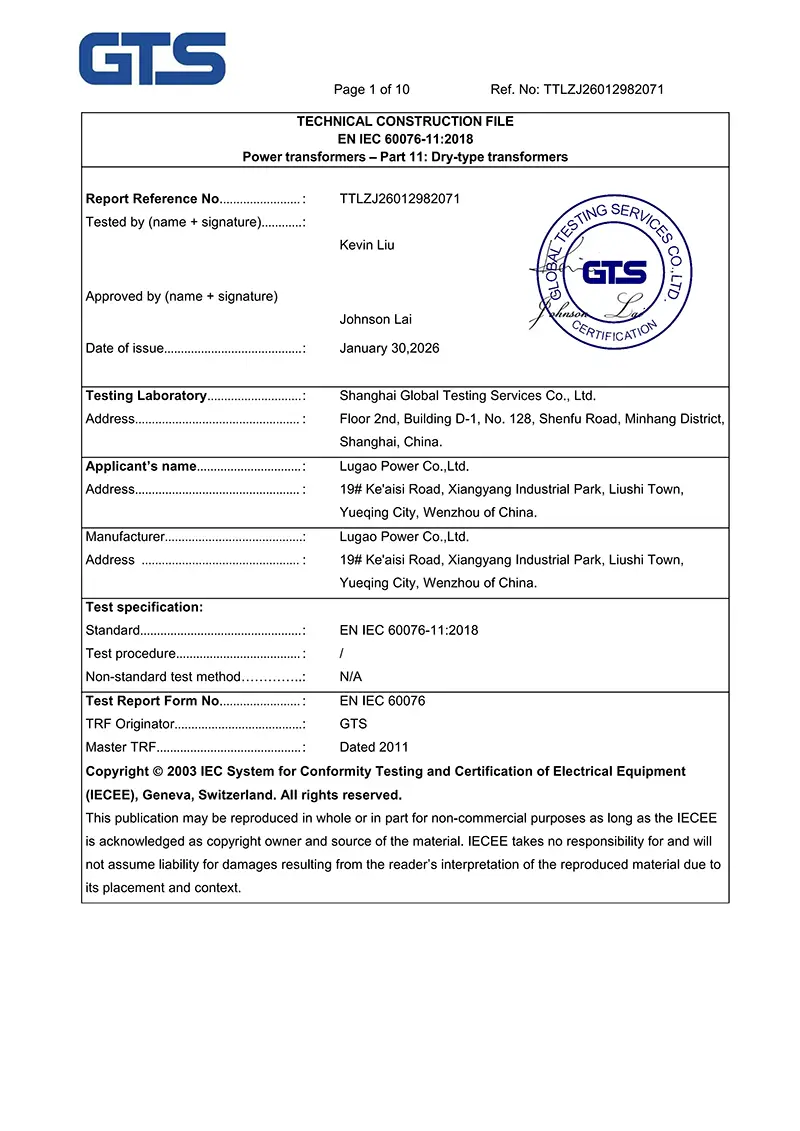

3. Digitare i rapporti di prova provenienti da laboratori indipendenti
