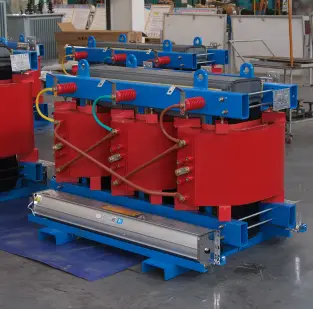

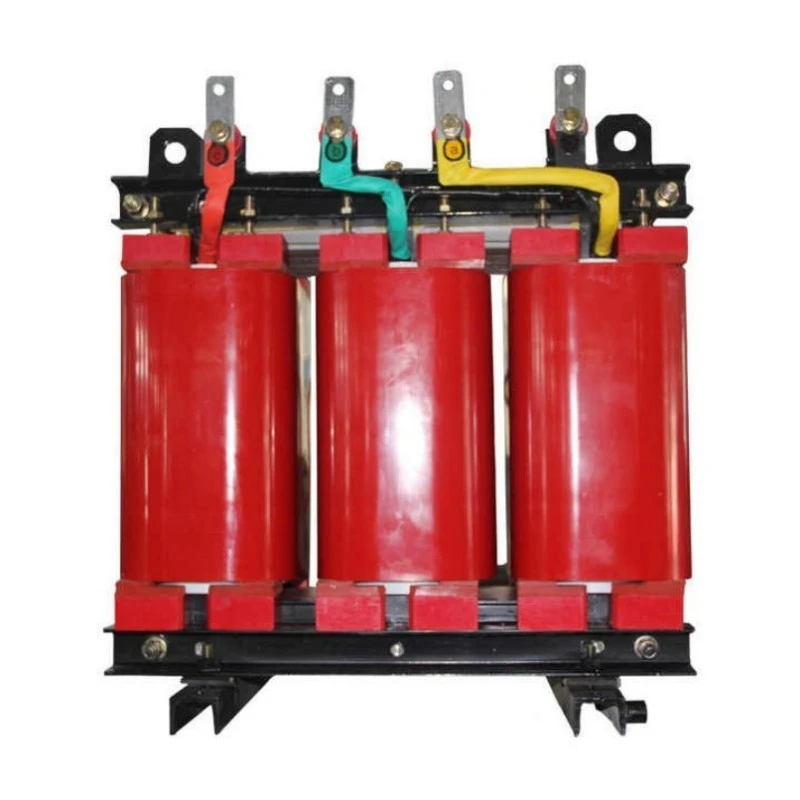

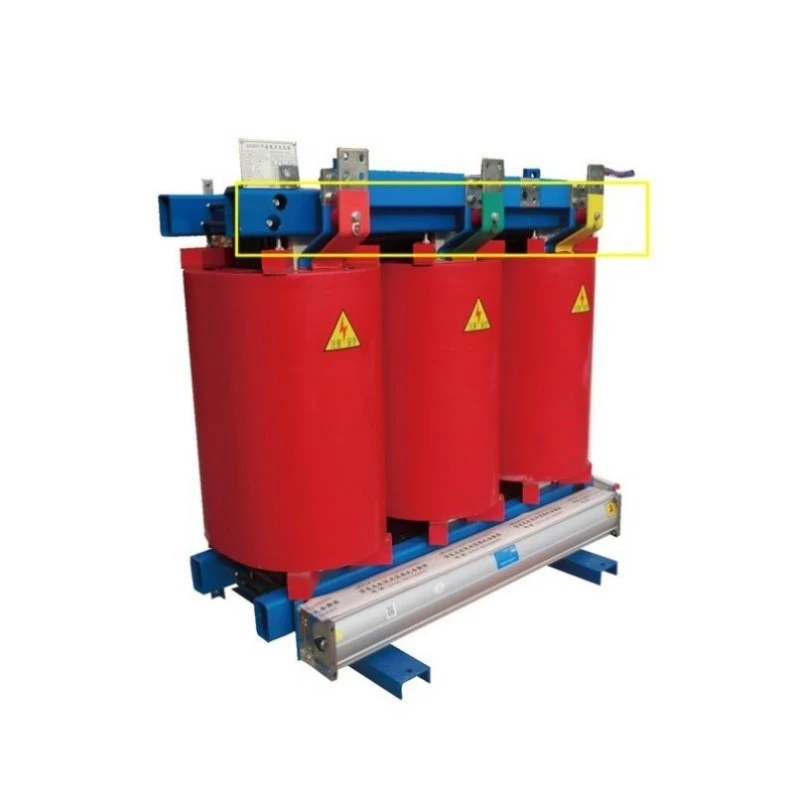

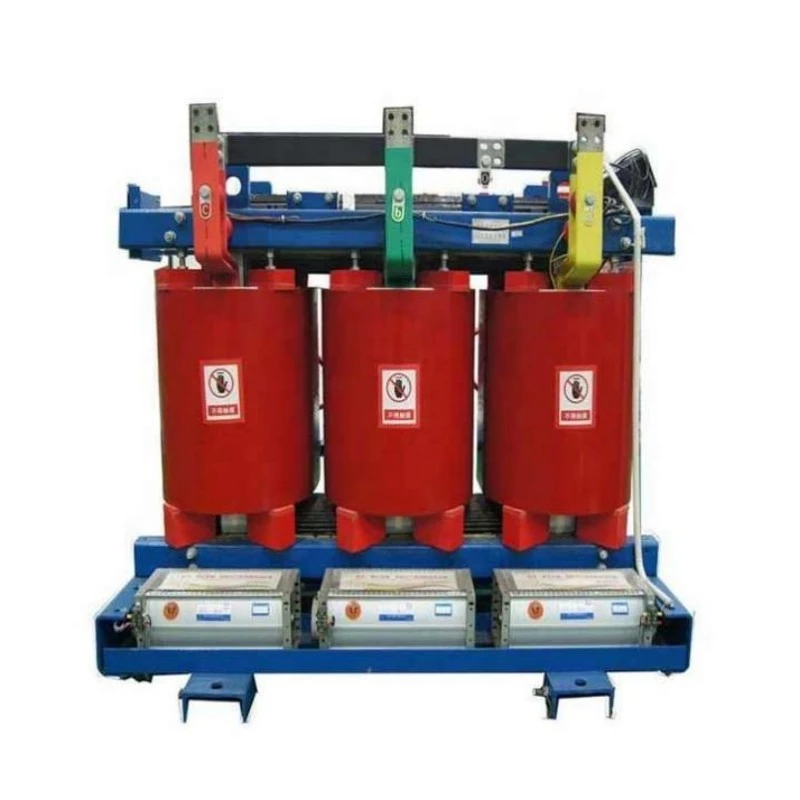

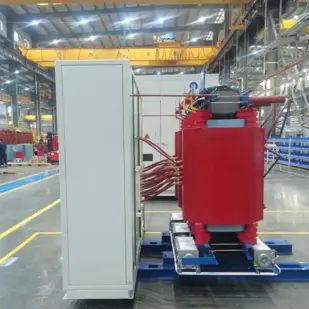

Trasformatore di tipo secco in resina epossidica con raffreddamento ad aria

Che cos'è?

Il trasformatore a secco in resina epossidica con raffreddamento ad aria è un dispositivo di conversione di potenza completamente privo di olio in cui tutti gli avvolgimenti di alta e bassa tensione sono completamente incapsulati in resina epossidica colata sotto pressione di vuoto. A differenza dei trasformatori convenzionali che si affidano a olio minerale o liquidi sintetici per l'isolamento e il raffreddamento, questa unità utilizza solo l'aria come mezzo di raffreddamento: convezione naturale (AN) o aria forzata opzionale (AF). La resina epossidica svolge una triplice funzione: isolamento elettrico primario, protezione meccanica contro umidità e contaminanti e una struttura rigida che resiste alle forze di cortocircuito.

Cosa fa?

Trasformazione di tensione: riduce la media tensione (6 kV, 10 kV, 20 kV, 35 kV) alle tensioni di utilizzo (208 V, 400 V, 480 V, 690 V) per carichi industriali, commerciali e residenziali. In alternativa, aumenta la tensione per l’interconnessione alla rete di energia rinnovabile.

Distribuzione di energia antincendio: fornisce elettricità all'interno di edifici, parcheggi sotterranei, ospedali e data center in cui i trasformatori riempiti di olio sono vietati dalle norme antincendio. La resina epossidica autoestinguente (classificata UL 94 V-0) non propaga le fiamme.

Alimentazione pulita per carichi sensibili: fornisce isolamento tra i circuiti primari e secondari, filtrando le armoniche, sopprimendo le sovratensioni ed eliminando i circuiti di terra che disturbano le apparecchiature di imaging medicale, le macchine CNC e gli strumenti di laboratorio.

Funzionamento in ambienti esterni e difficili: con le custodie IP54 o IP65 opzionali, il trasformatore resiste a pioggia, neve, tempeste di polvere, nebbia salina e temperature estreme da -30°C a +55°C senza degrado delle prestazioni.

In sostanza, il trasformatore a secco in resina epossidica con raffreddamento ad aria è la scelta preferita ogni volta che la sicurezza, la conformità ambientale e l'affidabilità a lungo termine non sono negoziabili.

Parametro del prodotto (specifica)

Caratteristiche e applicazioni del prodotto (formato domande e risposte)

D1: Cosa rende l'isolamento in resina epossidica superiore ai design a ferita aperta?

R: Tre vantaggi chiave. Innanzitutto, l’immunità all’umidità: la resina epossidica non è igroscopica. Il trasformatore a secco in resina epossidica con raffreddamento ad aria si riavvia immediatamente dopo settimane di spegnimento in condizioni di umidità al 100%, mentre le unità a avvolgimento aperto richiedono il preriscaldamento. In secondo luogo, protezione dalla contaminazione: la polvere conduttiva non può penetrare nelle superfici epossidiche solide, eliminando i rischi di tracciamento e flashover. In terzo luogo, la resistenza meccanica: gli avvolgimenti incapsulati resistono a forze di cortocircuito fino a 25 volte la corrente nominale senza deformazioni.

Applicazione: Data Center: zero rischi di accumulo di polvere, funzionamento silenzioso inferiore a 55 dB e resina epossidica autoestinguente soddisfano i requisiti NFPA 75 per le sale apparecchiature IT.

Q2: Come si comporta all'aperto senza olio?

R: Con gli involucri IP54/IP65 (acciaio inossidabile, tetto spiovente antipioggia, ventilatori a labirinto), il trasformatore resiste alla pioggia, alla polvere e alla nebbia salina. Gli avvolgimenti epossidici resistono alla corrosione meglio dei radiatori riempiti d'olio. Per i siti costieri sono disponibili custodie in acciaio inossidabile 316.

Applicazione: Parchi solari ed eolici: le sedi remote e senza personale beneficiano dell'assenza di campionamento dell'olio, di ispezioni di perdite e di sistemi di soppressione degli incendi. Le unità funzionano incustodite per anni a temperature estreme comprese tra -30°C e +55°C.

Q3: È in grado di gestire picchi e sovraccarichi di avviamento del motore?

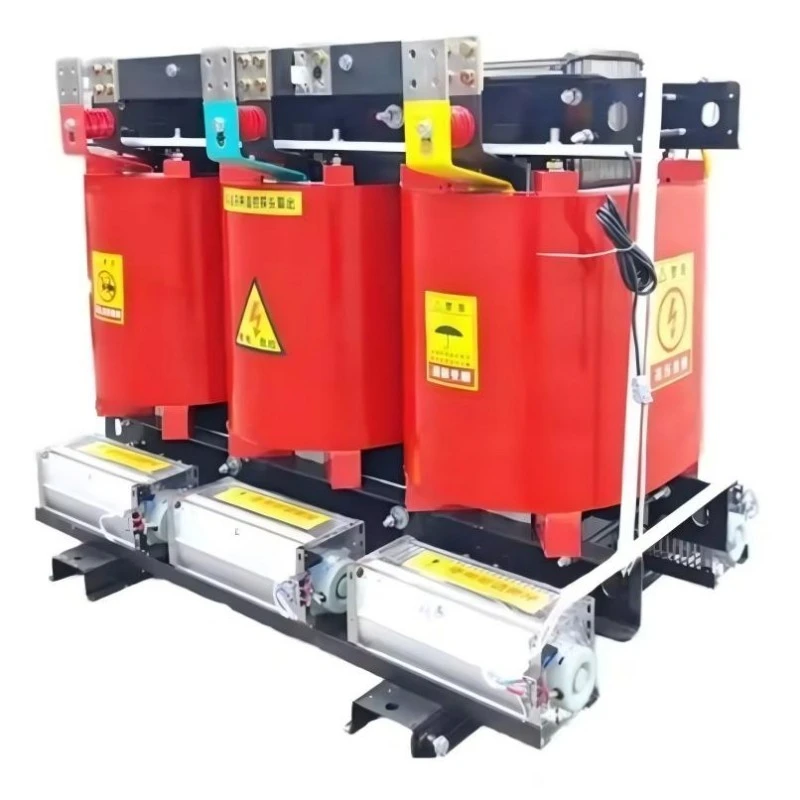

R: Sì. L'isolamento di classe H (180°C) consente un sovraccarico continuo del 110% in raffreddamento naturale (AN) e del 130% per 30 minuti. Con l'opzione aria forzata (AF), la capacità aumenta del 20-25%: le ventole si avviano automaticamente a 80°C. Per sovraccarichi ciclici gravi superiori al 150%, consultare i nostri ingegneri.

Applicazione: produzione industriale: le linee di assemblaggio automobilistiche e gli impianti di stampaggio sono soggetti a forti oscillazioni del carico. La bassa impedenza (4-6%) mantiene la regolazione della tensione entro ±3%, mentre gli avvolgimenti in resina epossidica resistono alle vibrazioni che potrebbero rompere le saldature dei radiatori riempiti d'olio.

Q4: È davvero esente da manutenzione?

R: Il nucleo del trasformatore non richiede cambi d'olio, test dielettrici, filtraggio o sostituzione di guarnizioni. Solo tre semplici controlli ogni 12-24 mesi: pulire le alette/ventole con aria compressa, controllare la coppia dei terminali e ispezionare la custodia. Sforzo annuo totale: meno di due ore da parte di un elettricista qualificato.

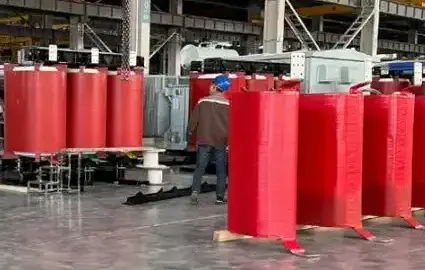

Dettagli di produzione: cosa rende Lugao superiore alla concorrenza

Domande frequenti (domande e risposte)

Q1: Qual è l'efficienza effettiva del trasformatore a secco in resina epossidica con raffreddamento ad aria e si degrada nel tempo?

R: L'efficienza al 75% del carico (punto operativo tipico) è del 98,7% per un'unità da 1000 kVA, salendo al 99,1% per un'unità da 2500 kVA. L'efficienza è determinata dalla perdita del nucleo (costante, dipende dalla qualità dell'acciaio al silicio) e dalla perdita di rame (varia con il quadrato del carico). Il vantaggio principale del trasformatore a secco in resina epossidica con raffreddamento ad aria è che l'efficienza non si degrada nel tempo poiché l'incapsulamento epossidico impedisce l'ingresso di umidità che aumenterebbe le perdite. I trasformatori riempiti d'olio spesso subiscono un calo di efficienza dopo 10-15 anni a causa del degrado dell'olio e dell'aumento del contenuto di umidità dell'isolamento della carta. Le nostre unità epossidiche mantengono l'efficienza della fabbrica per l'intera durata di servizio di oltre 30 anni. Forniamo valori di perdita garantiti con ogni unità e rimborseremo la differenza se i test sul campo mostrano perdite più elevate durante il periodo di garanzia.

Q2: Come seleziono la capacità corretta per la mia applicazione?

R: Calcola il carico connesso totale in kVA, quindi applica i fattori di diversità. Per carichi continui (illuminazione, HVAC, server), utilizzare il 100% della targhetta. Per carichi intermittenti (motori, saldatrici, ascensori), utilizzare il 50-70% a seconda del ciclo di lavoro. Quindi aggiungere un margine di espansione futura del 20-25%. Esempio: Una fabbrica con 800kVA di carico continuo + 400kVA di carico del motore (fattore di diversità 0,6 → 240kVA) + espansione del 20% = (800+240)×1,2 = 1248kVA → selezionare 1250kVA o 1500kVA. Il sovradimensionamento aumenta il costo iniziale e le perdite a vuoto; il sottodimensionamento provoca surriscaldamento e guasti prematuri. I nostri ingegneri forniscono assistenza gratuita per il dimensionamento: è sufficiente inviare la lista di carico e i cicli di lavoro. Per le applicazioni con motori pesanti, consigliamo il raffreddamento ad aria forzata (AF) per gestire i picchi di avviamento senza superare i limiti di aumento della temperatura.

Q3: Il trasformatore può essere installato in uno spazio ristretto come un tunnel o un caveau?

R: Assolutamente. ILTrasformatore di tipo secco in resina epossidica con raffreddamento ad ariaè ideale per gli spazi ristretti perché non necessita di volta di contenimento olio (risparmiando 2-3 metri di spazio libero su tutti i lati). Lo spazio minimo per la ventilazione è di 300 mm su tutti i lati e 600 mm sopra. Per le installazioni in tunnel, offriamo una versione a basso profilo in cui l'altezza dell'armadio è ridotta di 200 mm (alette di raffreddamento spostate sui lati anziché sulla parte superiore). Tuttavia, la temperatura ambiente nei tunnel può essere elevata a causa di altre apparecchiature: eseguiremo un'analisi termica per confermare un raffreddamento adeguato. Se la convezione naturale non è sufficiente, l'opzione AF (aria forzata) con ventole montate direttamente sul telaio centrale fornisce un raffreddamento aggiuntivo senza aumentare l'ingombro.
