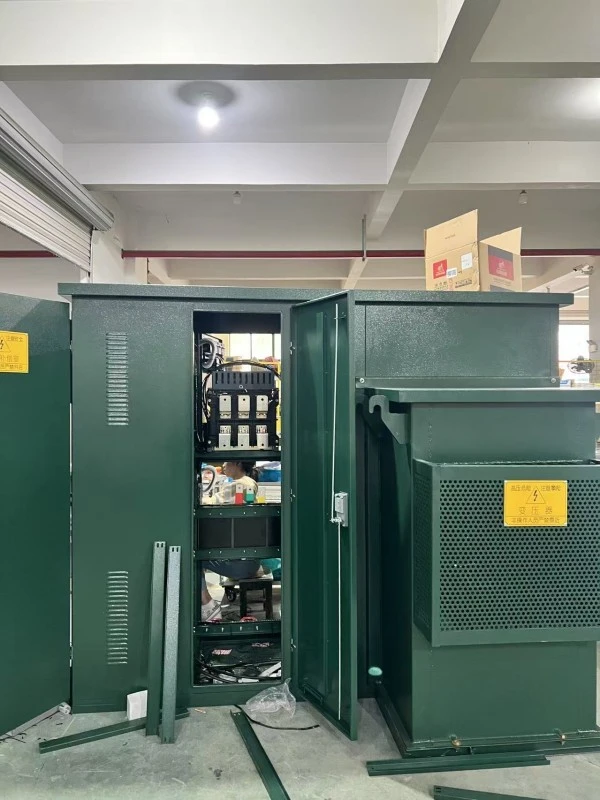

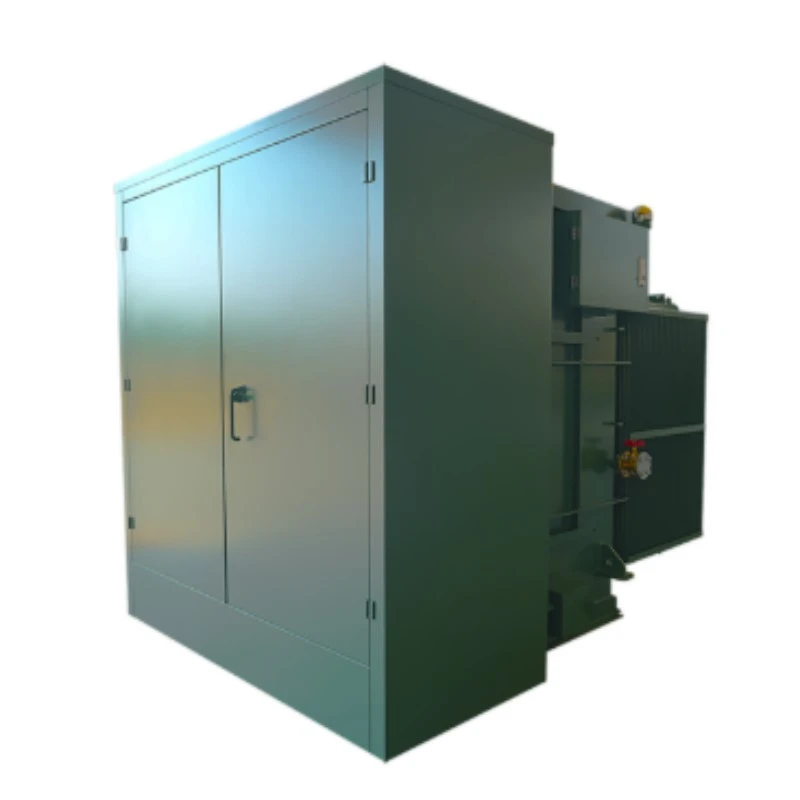

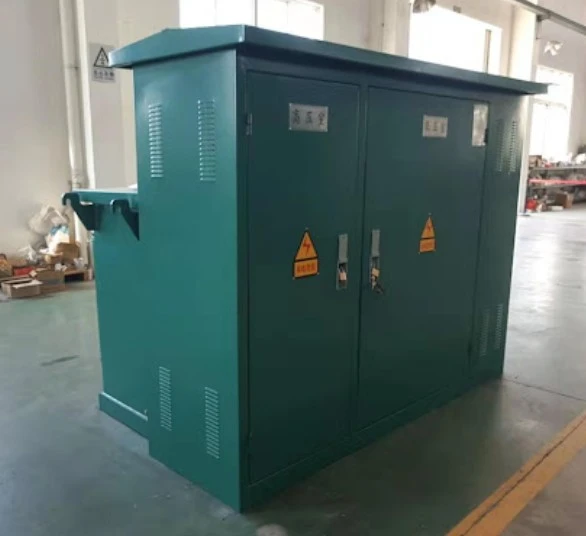

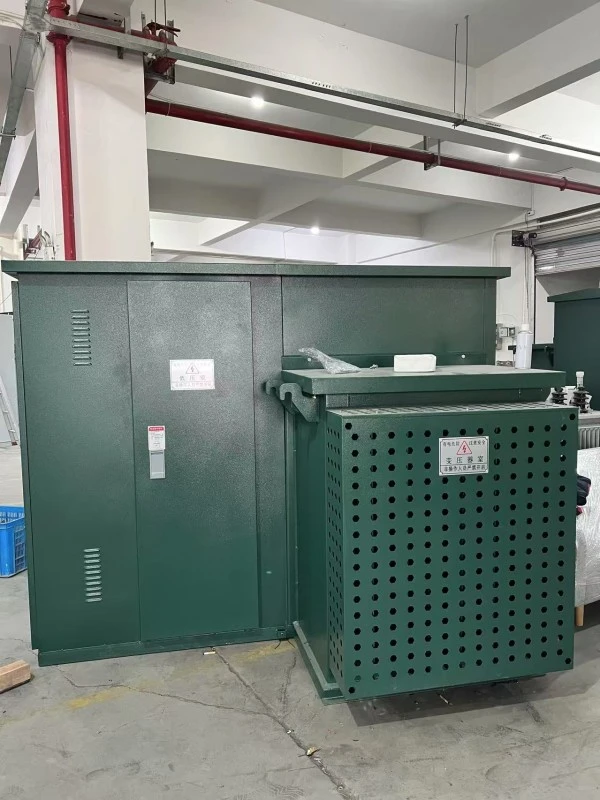

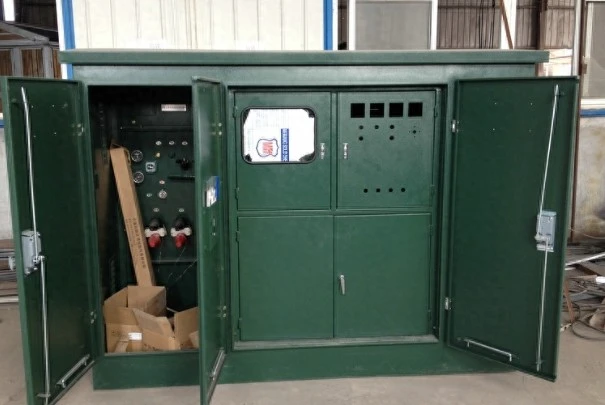

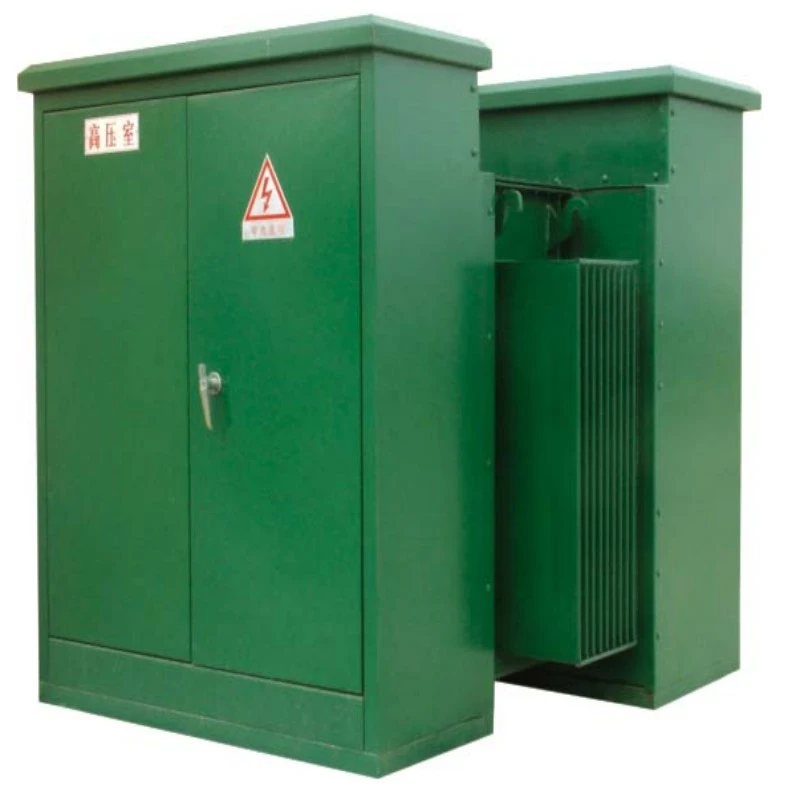

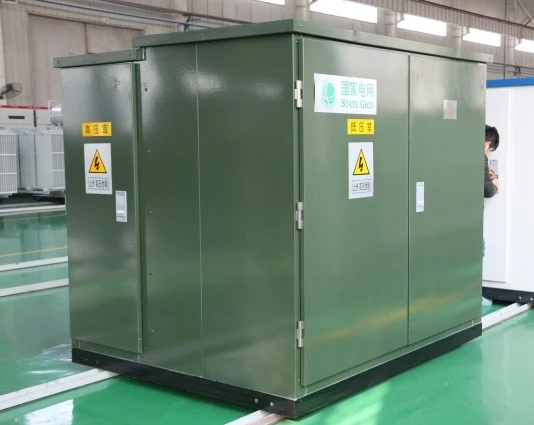

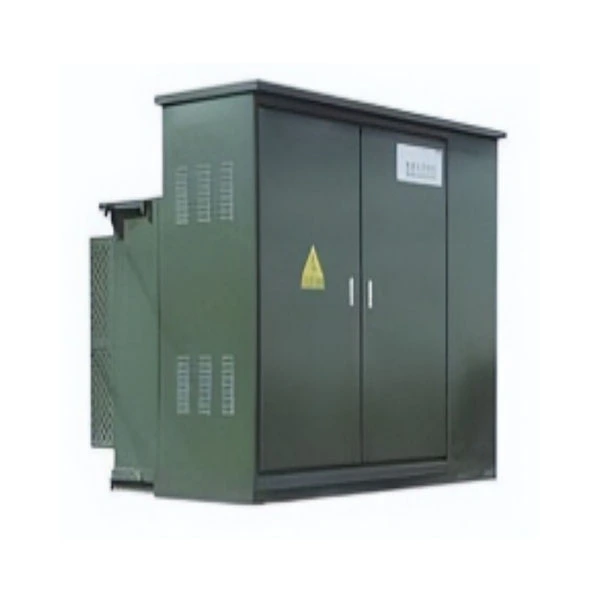

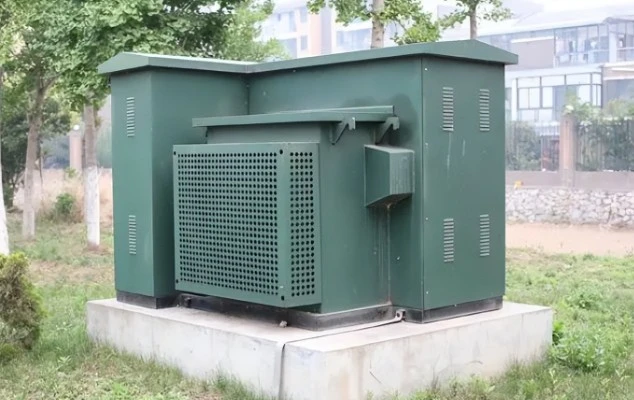

Sottostazione compatta di tipo americano compatta di tipo scatolato con isolamento dell'olio del trasformatore

La sottostazione compatta di tipo americano box-type con isolamento in olio del trasformatore è una soluzione di distribuzione dell'energia prefabbricata e completamente integrata. Per definizione, è un gruppo compatto, montato su skid, che combina aquadri ad alta tensione, un trasformatore di potenza immerso nell'olio e pannelli di distribuzione a bassa tensione all'interno di un unico involucro metallico sigillato.

Cos'è:

A differenza delle tradizionali sottostazioni di tipo europeo che separano i componenti, questaUnità di tipo americanoutilizza l'olio del trasformatore sia come isolante elettrico che come mezzo di raffreddamento. Il serbatoio del trasformatore è strutturalmente integrato con l'involucro, creando un fattore di forma unificato, "a scatola".

Cosa fa:

Questa sottostazione è progettata per trasformare l'elettricità primaria ad alta tensione (tipicamente da 12 kV a 36 kV) in energia utilizzabile a bassa tensione (da 208 V a 480 V). Svolge tre funzioni critiche:

1. Riduzione della tensione: riduce la tensione media alle tensioni di utilizzo.

2. Protezione: alloggia fusibili e interruttori per proteggere le reti a valle da guasti.

3. Distribuzione: gestisce e distribuisce energia a comunità residenziali, centri commerciali o strutture industriali.

La sottostazione compatta di tipo americano box-type con isolamento in olio del trasformatore eccelle negli ambienti in cui lo spazio è limitato ma l'affidabilità non può essere compromessa. Elimina la necessità di un cortile recintato separato o di una volta in cemento, poiché tutte le parti sotto tensione sono completamente chiuse.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Q1: Cosa rende la sottostazione compatta di tipo americano scatolata con isolamento in olio del trasformatore diversa da un trasformatore standard montato su pad?

A1: La differenza sta nell'integrazione. Un trasformatore standard montato su pad è solo un trasformatore. La nostra sottostazione compatta di tipo americano a scatola comprende un compartimento ad alta tensione con sezionatori di carico e fusibili, oltre a un pannello interruttori a bassa tensione. Si tratta di una "sottostazione in una scatola", mentre un'unità standard è semplicemente un trasformatore. L'isolamento in olio fornisce inoltre una capacità superiore di estinzione dell'arco durante i guasti.

D2: In che modo l'isolamento dell'olio apporta vantaggi alle mie operazioni in climi estremi?

A2: L'olio del trasformatore ha una rigidità dielettrica maggiore dell'aria e una conduttività termica significativamente migliore. Nei climi caldi (fino a 50°C), l'olio assorbe il calore dal nucleo e dalle bobine, dissipandolo attraverso le pareti ondulate del serbatoio. Nei climi freddi, l'olio mantiene una viscosità stabile, prevenendo la formazione di archi interni. Ciò rende la sottostazione compatta di tipo americano box-type con isolamento a olio del trasformatore ideale per deserti, regioni costiere e passi di montagna innevati.

Q4: Posso personalizzare la configurazione dell'uscita a bassa tensione?

R4: Sì. Offriamo pannelli configurabili a bassa tensione da 2 a 8 vie, comprese le uscite MCCB (Molded Case Circuit Breaker). È inoltre possibile aggiungere scomparti di misurazione, parafulmini e condensatori di correzione automatica del fattore di potenza.

Scenari applicativi

1. Suddivisioni residenziali: alimenta reti di alimentazione sotterranee per complessi residenziali.

2. Parchi eolici e solari: aumenta la tensione del generatore o diminuisce la tensione della rete per l'energia ausiliaria.

3. Stazioni di ricarica per veicoli elettrici: forniscono alimentazione trifase dedicata da 480 V per caricabatterie CC veloci.

4. Parchi industriali: funge da sottostazione compatta temporanea o permanente per l'energia da costruzione.

5. Progetti di rinnovamento urbano: sostituisce i vecchi trasformatori a volta dove c'è rischio di allagamento.

Dettagli di produzione e vantaggi competitivi

Componenti dettagliati:

● Costruzione del serbatoio: il nostro serbatoio utilizza acciaio laminato a freddo da 2,5 mm – 3,0 mm (i concorrenti spesso utilizzano 1,5 mm). Le alette ondulate sono saldate roboticamente per prevenire al 100% le perdite d'olio.

● Nucleo e avvolgimenti: utilizziamo acciaio al silicio a grani orientati ad alta permeabilità (grado M4). Gli avvolgimenti in rame (non in alluminio) sono completamente ricotti per ridurre la perdita di isteresi.

● Qualità dell'olio: riempiamo con olio per trasformatori inibito (standard IEC 60296) con una tensione di rottura > 60 kV. Opzionale: Estere naturale (olio vegetale) per requisiti biodegradabili.

● Interruttore HV: include un interruttore di interruzione del carico a 4 posizioni (chiuso/aperto/messo a terra/connesso) con indicatori di interruzione visibili.

● Sistema di verniciatura: pretrattamento in 5 fasi + primer epossidico ricco di zinco + finitura in poliestere. Testato in nebbia salina per oltre 500 ore.

Vantaggi produttivi rispetto alla concorrenza:

Domande frequenti

D1: La sottostazione compatta di tipo americano scatolata con isolamento a olio del trasformatore è arrivata con una bassa pressione dell'olio. Sta perdendo?

R: No. Spediamo le unità con una piccola coltre di azoto per prevenire l'ossidazione. Il manometro potrebbe leggere zero. Dopo aver riempito con olio fresco fino all'indicatore di livello (circa 5-10 cm sopra il nucleo), lasciarlo riposare per 6 ore. Se il livello scende nuovamente entro 24 ore, contattateci per un'ispezione della tenuta.

Q4: Fornite pezzi di ricambio per la sottostazione compatta di tipo americano scatolata con isolamento a olio del trasformatore?

R: Sì. Disponiamo di fusibili ad alta tensione (stile bay-o-net), interruttori a bassa tensione, indicatori di livello dell'olio, valvole limitatrici di pressione e kit di guarnizioni per oltre 10 anni. Ordina qualsiasi pezzo di ricambio tramite il nostro portale web per la spedizione in 48 ore.

Q5: Come posso testare la qualità dell'olio dopo 2 anni di funzionamento?

R: Utilizzare un tester per la rigidità dielettrica dell'olio (ASTM D877). Prelevare un campione dalla valvola di scarico inferiore. La rigidità dielettrica dovrebbe essere > 30 kV. Se scende sotto i 20kV, filtrare l'olio o sostituirlo. Raccomandiamo l'analisi annuale dei gas disciolti (DGA) per le unità superiori a 1000 kVA.

Q6: La sottostazione compatta di tipo americano box-type con isolamento in olio del trasformatore è compatibile con i sistemi di rete intelligente?

R: Assolutamente. I componenti aggiuntivi opzionali includono: unità di monitoraggio remoto 4G/5G (temperatura dell'olio, pressione, corrente di carico) e porte RS485/Modbus RTU. Puoi integrarlo direttamente nel tuo sistema SCADA.

Servizio post-vendita

Periodo di garanzia: 12 mesi dalla data di messa in servizio o 14 mesi dalla data di spedizione (a seconda di quale evento si verifica per primo).

Copertura: tutti i difetti di fabbricazione inclusi guasti al nucleo, cortocircuiti negli avvolgimenti, perdite di olio dalle saldature equadriguasto meccanico.
