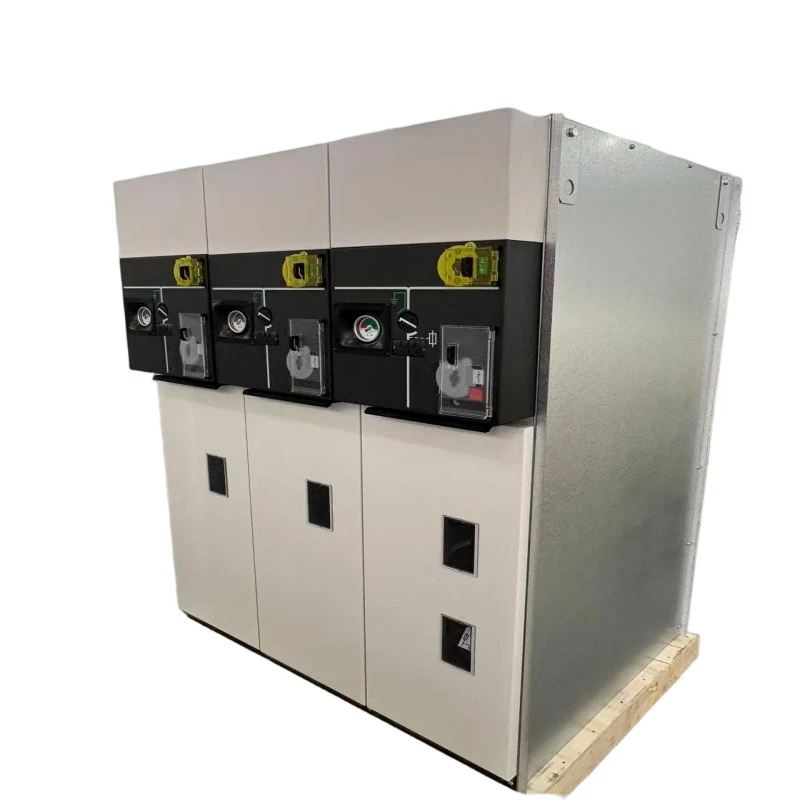

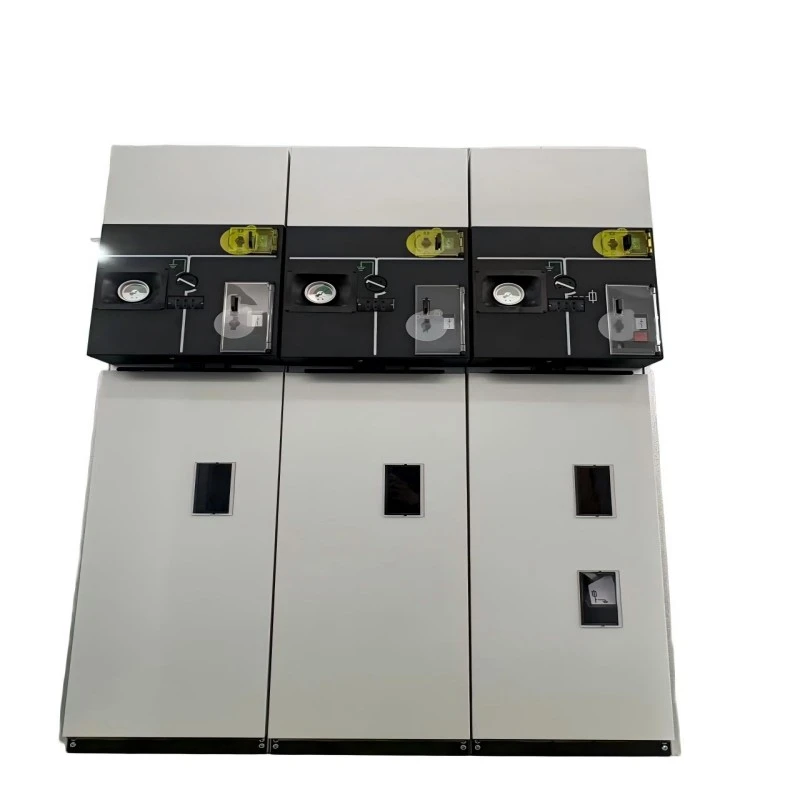

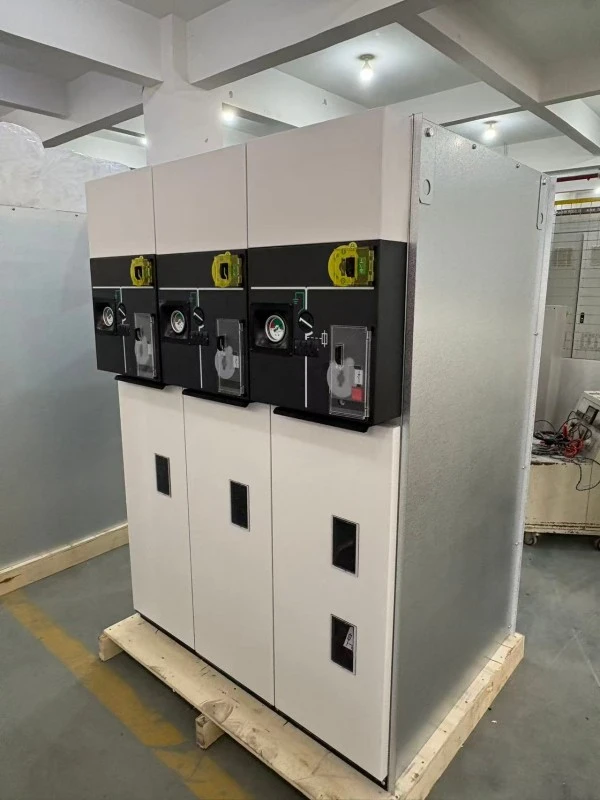

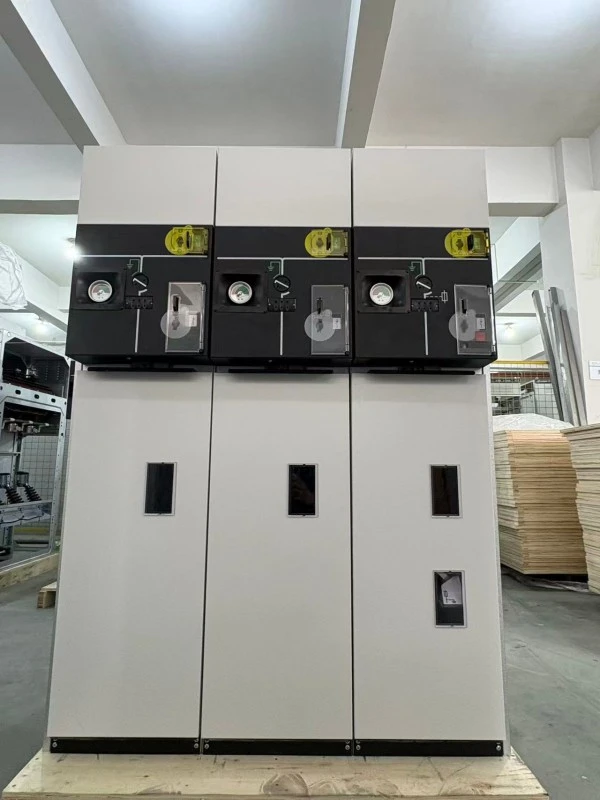

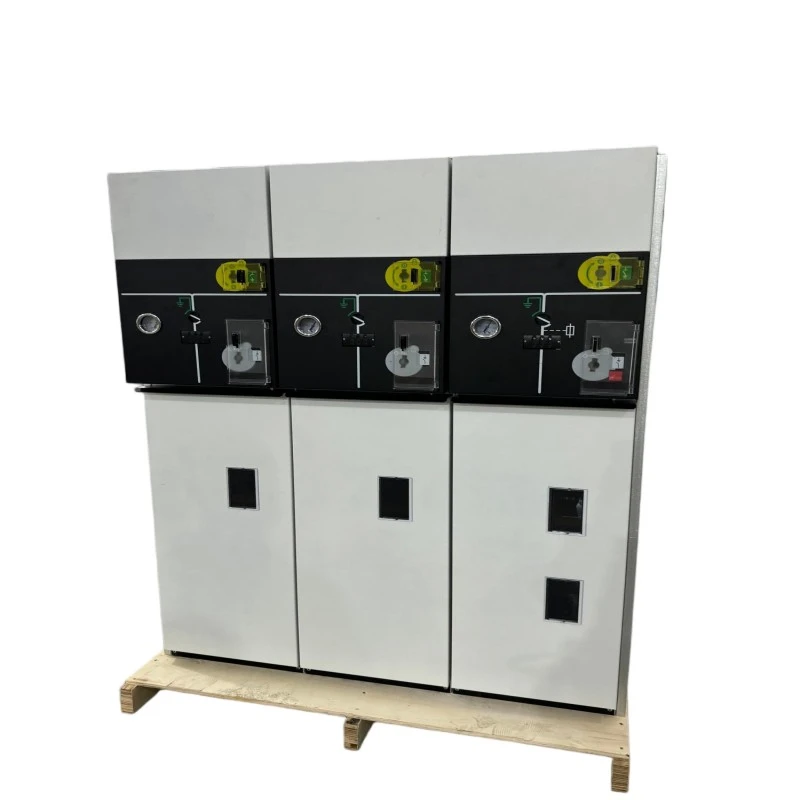

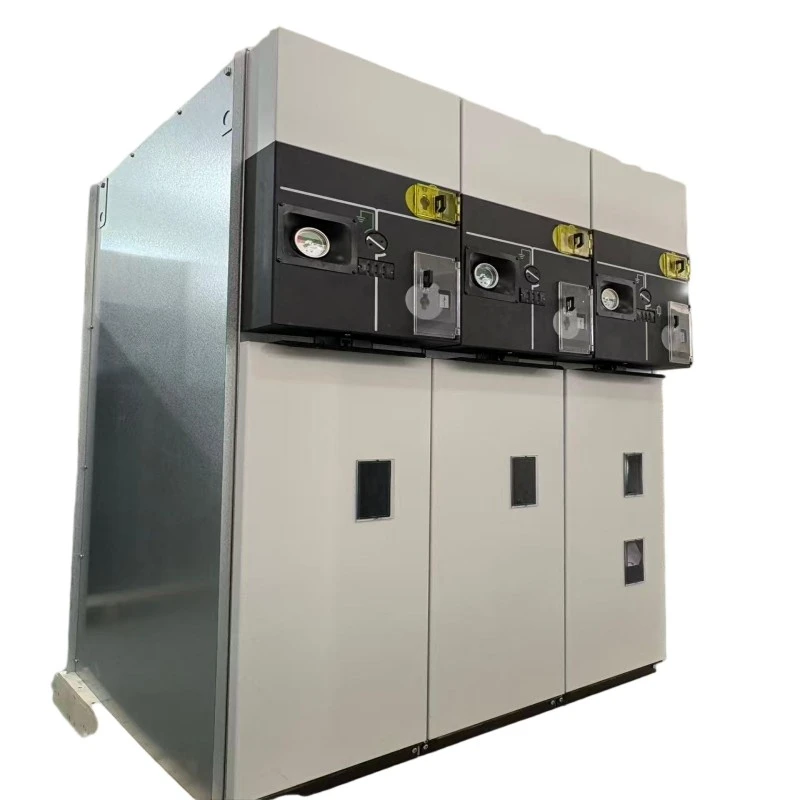

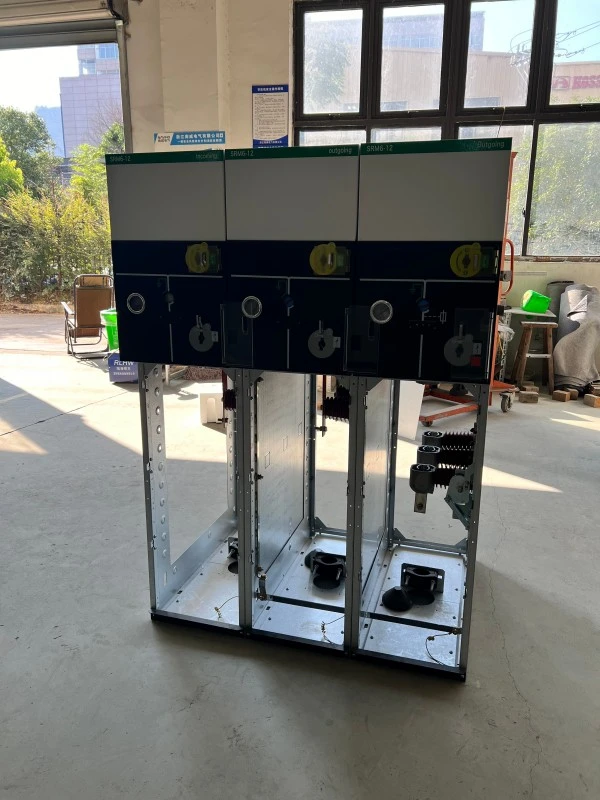

Unità principale ad anello sigillato HXGN isolata in aria

"H" - custodia a scatola,

"X" - rete ad anello,

"G" - isolato in aria,

"N" - interno

Quadro metallico HXGN con unità principale ad anello sigillato isolato in aria, progettato per sistemi di distribuzione radiali e ad anello principale da 6 kV–24 kV. A differenza diIsolamento in SF6RMU, questa unità utilizza l'aria come mezzo dielettrico principale, con tutte le parti sotto tensione racchiuse in un armadio metallico sigillato e protetto dalla polvere.

Cosa fa?

1. Collega e isola i circuiti di alimentazione nella distribuzione secondaria

2. Protegge i trasformatori di distribuzione tramite interruttori-sezionatori e combinazioni di fusibili

3. Fornisce spazi di isolamento visibili per una manutenzione sicura

4. Serve come alternativa economica ai quadri isolati in gas

L'unità principale ad anello sigillato HXGN isolata in aria è ampiamente utilizzata in applicazioni in cuiGas SF6è limitato, dove sono richieste frequenti disconnessioni visibili o dove i vincoli di budget favoriscono una tecnologia collaudata e semplice senza compromettere la sicurezza.

Descrizione del prodotto

La nostra unità principale ad anello sigillato con isolamento in aria HXGN è un'unità principale ad anello con isolamento in aria di nuova generazione progettata per l'installazione interna in sottostazioni, impianti industriali, edifici commerciali e reti di distribuzione elettrica rurale. La tensione nominale varia da 6 kV a 24 kV, con una corrente nominale di 630 A per le sbarre principali e 125 A per i circuiti del trasformatore protetti da fusibili.

Caratteristiche tecniche principali:

1. Isolamento dell'aria con spaziatura delle fasi ottimizzata e barriere isolanti

2. Design della custodia sigillata (IP3X o IP4X) che impedisce l'ingresso di polvere e roditori

3. Sezionatore a tre posizioni (chiuso/aperto/a terra) con apertura a vista

4. Protezione integrata con fusibile limitatore di corrente per trasformatori (fino a 125 A)

5. Modulo interruttore automatico in vuoto opzionale per la protezione dell'alimentatore

6. Interblocchi meccanici che impediscono manovre errate

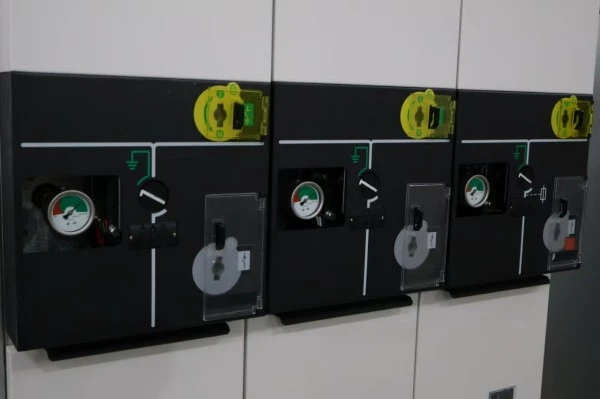

7. Bus sinottico del pannello frontale con chiara indicazione della posizione

L'unità principale ad anello sigillato isolata in aria HXGN offre un design trasparente e facile da ispezionare: gli operatori possono confermare visivamente la posizione aperta dell'interruttore di carico, una caratteristica molto apprezzata durante le procedure di manutenzione e blocco/tagout. Per l'installazione o lo smantellamento non è necessaria alcuna attrezzatura speciale per la gestione del gas.

Parametro del prodotto (specifica)

Caratteristica e applicazione del prodotto

Caratteristiche principali

● Privo di SF6 e rispettoso dell'ambiente: utilizza solo l'aria come mezzo isolante, senza emissioni di gas serra.

● Interruzione visibile---L'interruttore-sezionatore fornisce uno spazio di isolamento chiaramente visibile, semplificando le procedure di sicurezza.

● Sigillato contro polvere e roditori --- La custodia soddisfa IP3X o IP4X, prevenendo le cause comuni di guasti ai quadri isolati in aria.

● Ingombro compatto---Larghezza dell'unità tipicamente 500---600mm, adatta per sottostazioni interne con spazi limitati.

● Conveniente: investimento iniziale inferiore rispetto alle RMU con isolamento solido o SF6.

● Manutenzione semplice---Non è richiesto il monitoraggio della pressione del gas o il rabbocco; solo ispezione visiva e pulizia dei contatti.

● Sicurezza dell'interblocco --- Gli interblocchi meccanici impediscono la chiusura dell'interruttore di terra mentre l'interruttore del carico è chiuso.

Scenari applicativi

● Reti elettriche rurali e comunali

● Strutture industriali: fabbriche, siti minerari, cementifici (con protezione dalla polvere)

● Edifici commerciali---Centri commerciali, complessi di uffici, hotel

● Sottostazioni di piccole e medie dimensioni---nodi di distribuzione 6kV-24kV

● Energia rinnovabile: piccolo impianto idroelettrico, biomassa e solare distribuito (installazione interna)

● Progetti di retrofit --- Sostituzione di quadri obsoleti isolati in aria con moderne unità sigillate

Domande e risposte

D1: Come si comporta l'unità principale ad anello sigillato HXGN con isolamento in aria in ambienti polverosi come cementifici o silos per cereali?

R: Eccellente. L'unità principale ad anello sigillato con isolamento in aria HXGN è dotata di un involucro completamente sigillato con grado di protezione IP3X di serie (IP4X opzionale), il che significa che non possono entrare particelle di polvere più grandi di 2,5 mm o 1 mm. Ciò impedisce il tracciamento e le scariche elettriche comunemente riscontrate nei quadri di tipo aperto isolati in aria. Consigliamo la versione IP4X per aree molto polverose, insieme alla pulizia periodica dell'armadio esterno.

D2: L'isolamento dell'aria è affidabile nelle regioni costiere ad alta umidità?

R: Sì, con un design adeguato. La nostra unità principale ad anello sigillato con isolamento in aria HXGN utilizza barriere isolate idrofobiche e una distanza di dispersione estesa a 240 mm (per 12 kV) e 360 ​​mm (per 24 kV). Inoltre, l'involucro sigillato impedisce la circolazione dell'aria umida e nel vano cavi è possibile installare riscaldatori anticondensa opzionali. Abbiamo distribuito con successo centinaia di unità nelle province costiere meridionali con un'umidità annuale superiore al 90%.

Q3: Come si confronta questo prodotto con una RMU isolata in SF6?

R: Le RMU SF6 sono più compatte e completamente sigillate, ma richiedono la gestione del gas e hanno costi iniziali più elevati. L'unità principale ad anello sigillato con isolamento in aria HXGN è più grande ma offre:

● Prezzo di acquisto iniziale più basso (generalmente offre un investimento iniziale inferiore rispetto a soluzioni comparabili isolate con SF6, a seconda della configurazione e dei requisiti del progetto.)

● Nessun problema di perdite di gas

● Disconnessione visibile per una manutenzione più sicura

● Smantellamento e smaltimento più semplici

Per i clienti che danno priorità al basso costo del ciclo di vita e all'impatto ambientale senza limiti di spazio estremi, HXGN è la scelta ideale.

Q4: Quali fusibili sono compatibili con il tuo HXGN RMU?

R: Il nostro scomparto fusibili accetta fusibili standard DIN 43625 o BS 2692 con limitazione di corrente ad alta tensione. Possiamo fornire fusibili adatti ai requisiti di protezione del trasformatore (tipicamente da 6,3 A a 125 A). Il funzionamento del perno di innesco del fusibile è collegato meccanicamente all'interruttore a tre posizioni per la protezione dai guasti monofase.

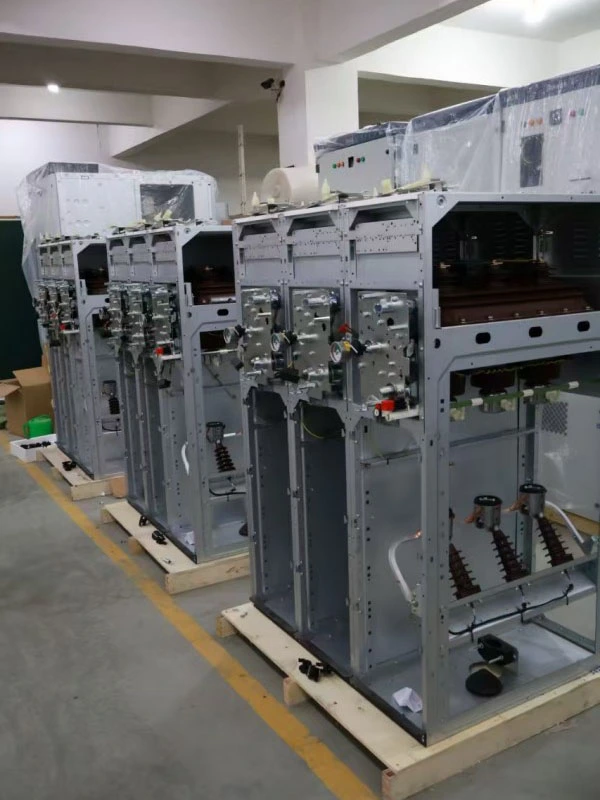

Dettagli di produzione

Custodia e sigillatura

L'unità principale ad anello sigillato HXGN con isolamento in aria è dotata di un involucro in acciaio laminato a freddo spesso 2,0 mm o in acciaio inossidabile opzionale, rifinito con verniciatura a polvere elettrostatica (spessore minimo 80μm, RAL 7035 grigio chiaro). Il rivestimento supera il test in nebbia salina di 500 ore. La tenuta è ottenuta tramite guarnizioni in schiuma poliuretanica su tutte le porte e pannelli, garantendo la protezione IP3X. I compartimenti dei cavi sono sigillati separatamente dal compartimento dell'interruttore principale per impedire la propagazione dell'arco.

Design dell'interruttore di interruzione del carico

L'interruttore-sezionatore a tre posizioni è del tipo a lama rotante con contatti argentati autopulenti. La camera di estinzione dell'arco utilizza un principio di spegnimento magnetico combinato con scivoli d'arco isolati, consentendo l'interruzione di correnti di carico fino a 630 A e l'inserzione/interruzione di correnti di carica dei cavi (fino a 10 A). L'interruttore ha due posizioni di interruzione visibili (aperto e messo a terra) e una posizione di chiusura, tutte chiaramente indicate sul pannello sinottico anteriore.

Unità di combinazione fusibili

Per la protezione del trasformatore, la nostra unità principale ad anello sigillato isolata in aria HXGN integra un vano fusibili con un meccanismo di sgancio azionato da percussore. Quando entra in funzione un fusibile di fase, l'attaccante attiva meccanicamente l'interruttore-sezionatore per aprire tutte e tre le fasi, impedendo il funzionamento monofase. Lo scomparto fusibili è interbloccato con il sezionatore di terra: lo scomparto può essere aperto solo quando l'interruttore di carico è aperto e il sezionatore di terra è chiuso.

Sistema di isolamento

Tutte le sbarre collettrici e i collegamenti sono isolati con guaina termoretraibile (tipo con dispersione migliorata) o rivestimento a polvere epossidica. I separatori di fase sono realizzati in DMC (composto per stampaggio di pasta) o SMC (composto per stampaggio di fogli) con resistenza all'arco nominale di Classe 1 secondo IEC 60243. La distanza minima dall'aria è:

● 12 kV: 125 mm tra le fasi, 100 mm a terra

● 24kV: 220 mm tra le fasi, 180 mm a terra

Garanzia di qualità e test

Ciascuna unità principale ad anello sigillato con isolamento in aria HXGN viene sottoposta a test di routine prima della consegna:

● Misurazione della resistenza del circuito principale (micro-ohmmetro)

● Tensione di tenuta alla frequenza di rete (42 kV/1 min per 12 kV, 65 kV/1 min per 24 kV)

● Prova di tenuta alla tensione indotta

● Prova di funzionamento meccanico (200 cicli per ogni interruttore)

● Test di isolamento del circuito ausiliario (2kV/1min)

● Verifica della protezione dell'involucro (test sonda IP3X o IP4X)

● Misurazione della scarica parziale (<20pC a 1,5× tensione nominale)

Impegno nel servizio post-vendita

Periodo di garanzia: 12 mesi dalla data di spedizione (estendibile a 24 o 36 mesi con contratto di assistenza a pagamento)

Supporto tecnico: consulenza tecnica gratuita a vita; risposta entro 1 ora dalla notifica
