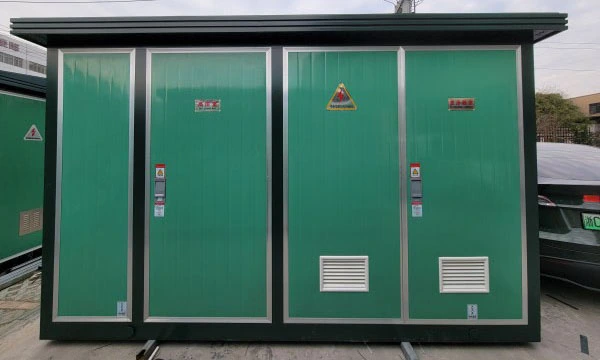

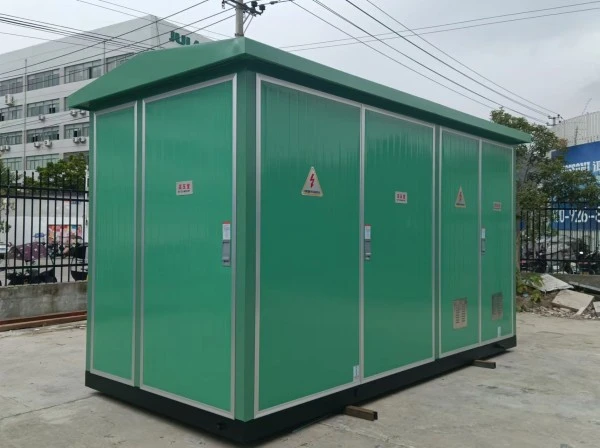

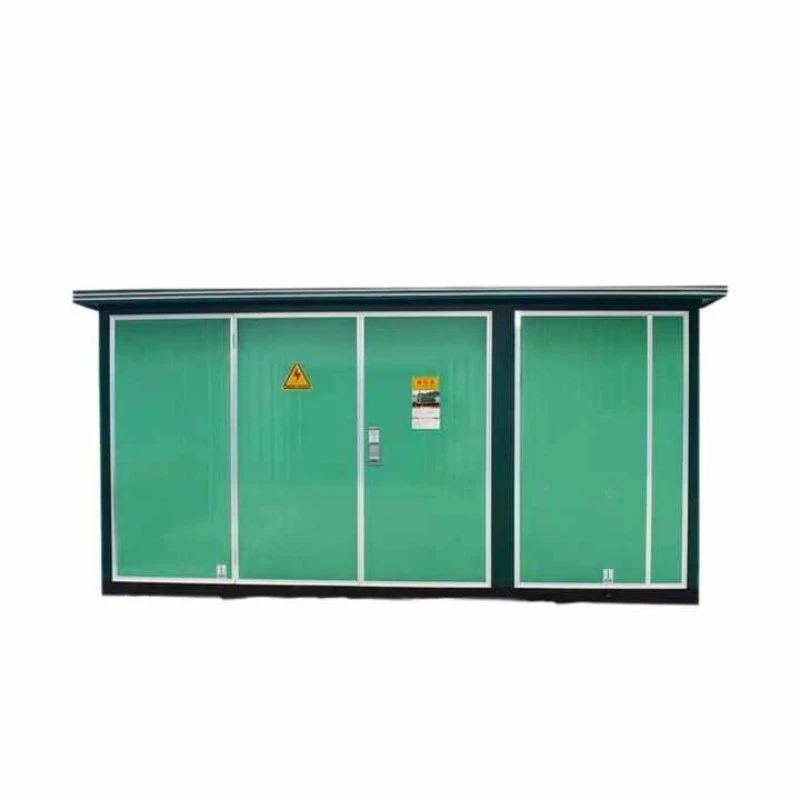

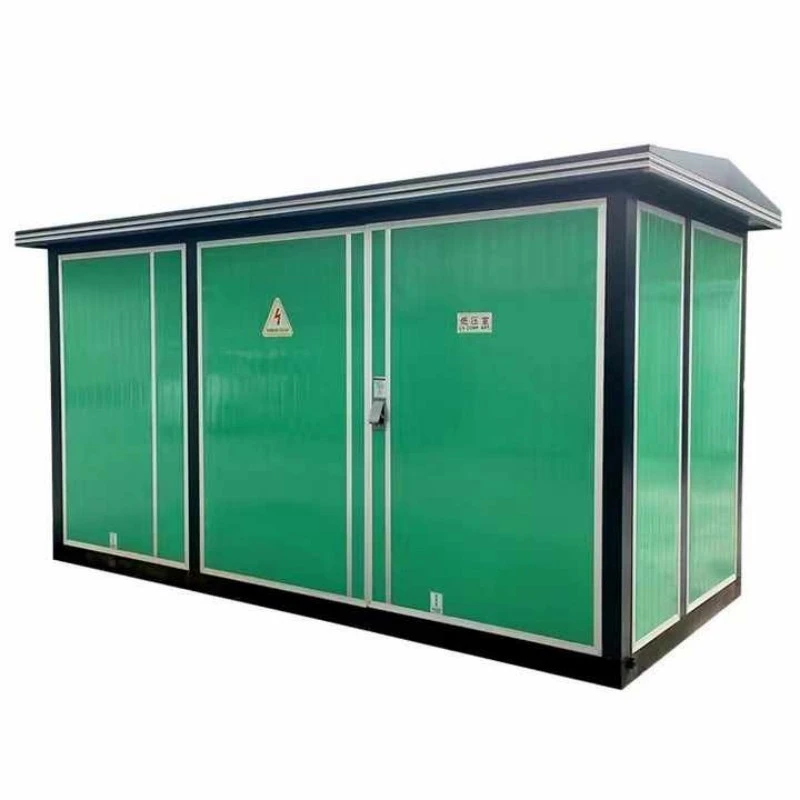

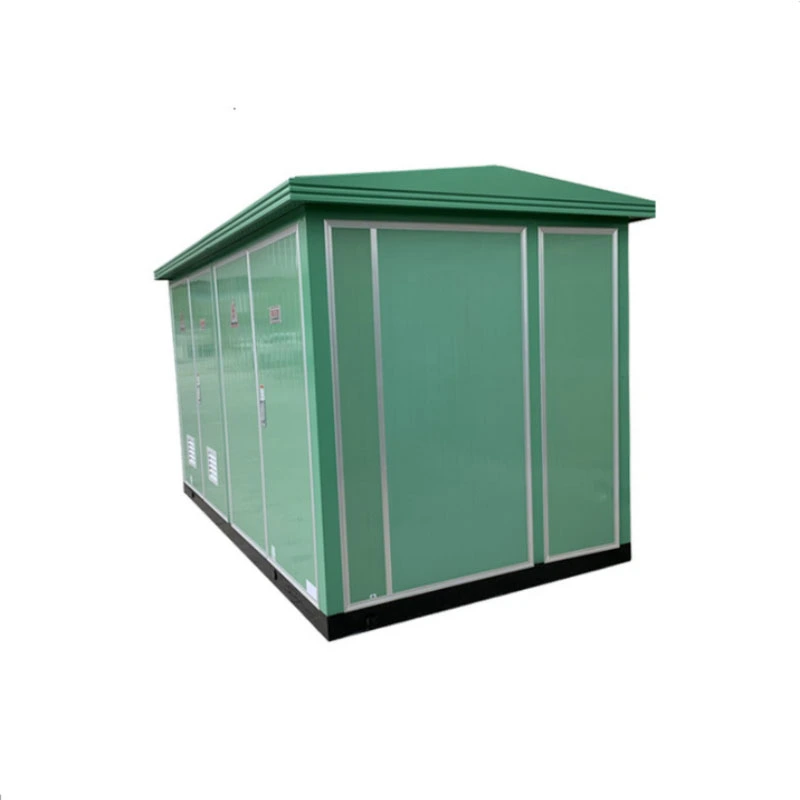

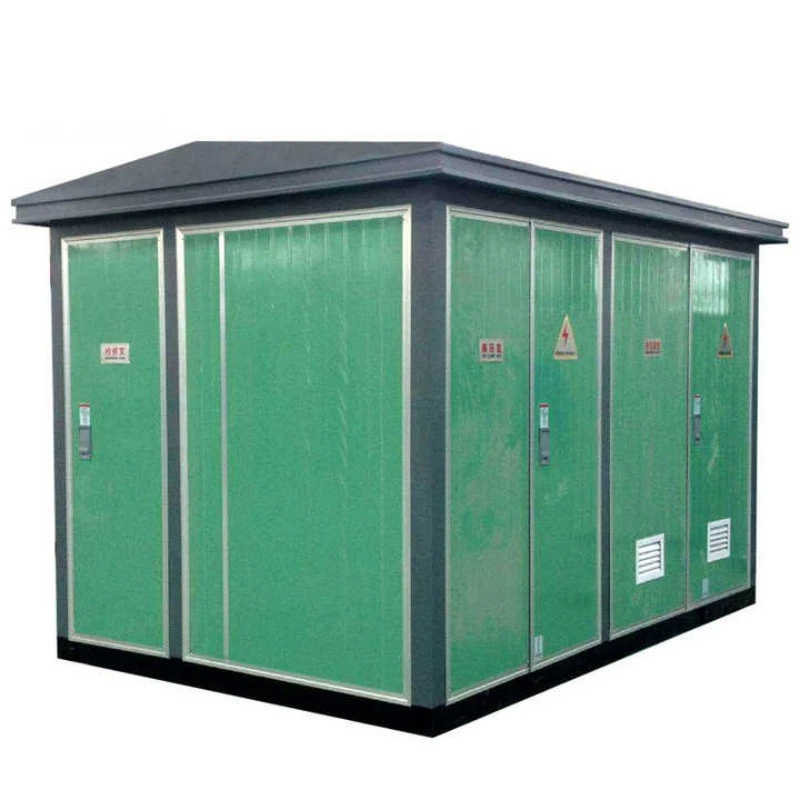

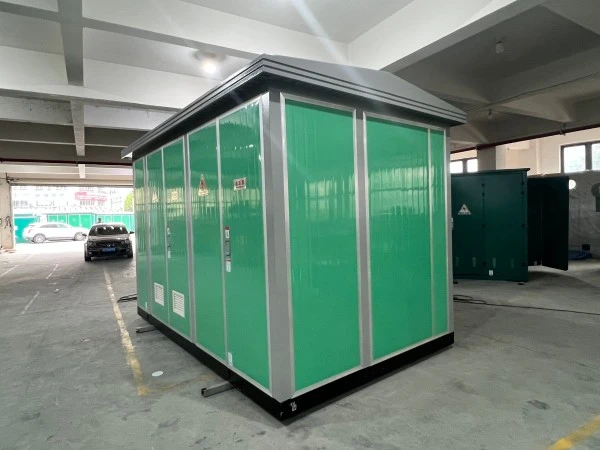

Sottostazione di tipo europeo preconfezionata per energia eolica

La sottostazione di tipo europeo confezionata per energia eolica è un'unità di conversione di potenza compatta, assemblata in fabbrica, progettata specificatamente per raccogliere elettricità a media tensione da una o più turbine eoliche, abbassarla (o aumentarla) a livelli compatibili con la rete e proteggere sia la turbina che la rete di servizi da guasti elettrici.

A differenza delle sottostazioni box generiche, questa unità è costruita appositamente per le esigenze specifiche della generazione eolica:

● Elevata tolleranza alle vibrazioni: sbarre interne rinforzate e bulloneria anti-allentamento.

● Ampia sistemazione per l'oscillazione della tensione: gestisce le fluttuazioni di uscita da 400 V (terminale della turbina) a 35 kV (rete di raccolta).

● Predisposto per il monitoraggio remoto: porte SCADA integrate per sale di controllo delle turbine.

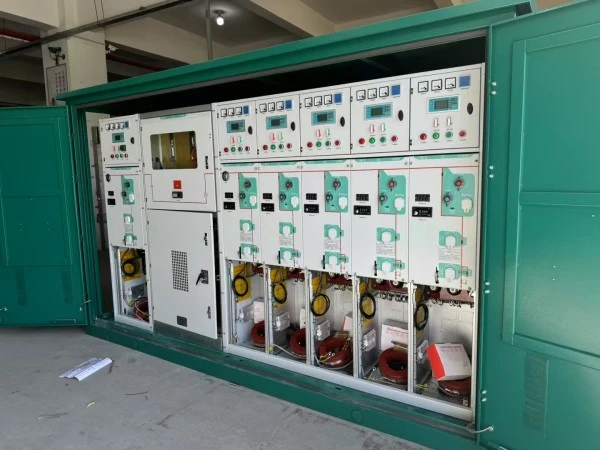

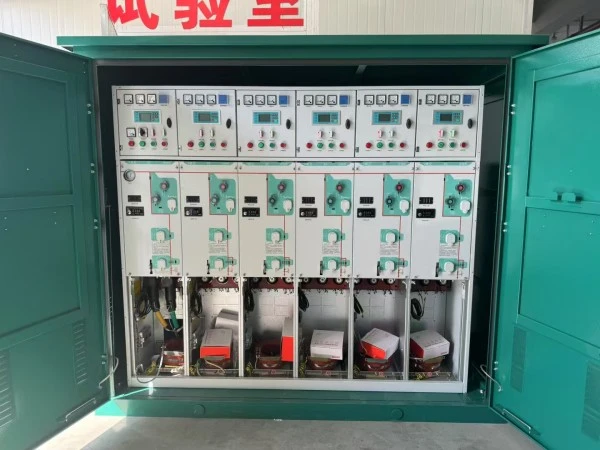

Fisicamente, la sottostazione di tipo europeo packaged per energia eolica mantiene la classica architettura europea a tre compartimenti (lato alta tensione, trasformatore, lato bassa tensione) ma aggiunge caratteristiche specifiche per il vento: un relè di protezione dell'interfaccia dedicato, terminali di filtraggio delle armoniche e un involucro resistente alle intemperie classificato per la nebbia salina costiera.

Cosa può fare?

Funzione primaria: Funge da interfaccia elettrica tra un generatore eolico e la rete di raccolta di media tensione.

Quattro lavori principali:

1. Trasformazione della tensione:Converte la tensione di uscita della turbina (tipicamente 690 V) nella tensione della rete di raccolta (10 kV–35 kV) utilizzando un trasformatore elevatore situato all'interno dell'unità.

2. Isolamento dei guasti:Disconnette automaticamente la turbina se i parametri di rete (tensione, frequenza) vanno oltre i limiti consentiti, proteggendo entrambe le risorse.

3. Condizionamento della qualità dell'energia:Fornisce messa a terra, scaricatori di sovratensione e punti di filtraggio per mitigare le armoniche generate dagli azionamenti a frequenza variabile all'interno della turbina.

4. Misurazione e monitoraggio dell'energia:Ospita CT e PT di livello industriale per la misurazione delle tariffe feed-in e il monitoraggio remoto delle prestazioni.

Poiché la sottostazione di tipo europeo confezionata per l'energia eolica arriva completamente precablata e testata, gli sviluppatori di parchi eolici evitano mesi di assemblaggio elettrico in loco. Un'unità serve una singola turbina di grandi dimensioni (2 MW-6 MW) o un piccolo gruppo di turbine più piccole in una configurazione "a margherita".

Parametro del prodotto

Di seguito sono riportate le specifiche tecniche standard per la sottostazione di tipo europeo packaged per energia eolica di Lugao Power. Valutazioni personalizzate disponibili su richiesta.

Caratteristica e applicazione del prodotto

D1: Cosa rende la sottostazione di tipo europeo preconfezionata per energia eolica diversa da una sottostazione europea standard?

R: Tre caratteristiche specifiche del vento. Innanzitutto, il trasformatore all'interno di una sottostazione di tipo europeo preconfezionato per energia eolica è progettato per un flusso di potenza bidirezionale e frequenti fluttuazioni di tensione: le turbine salgono e scendono costantemente. In secondo luogo, il compartimento BT include un relè di protezione dell'interfaccia di rete dedicato che scatta entro 100 ms se la tensione di rete o la frequenza variano, come richiesto dagli standard di interconnessione dei servizi pubblici (ad esempio IEEE 1547, IEC 61727). In terzo luogo, l'intero involucro utilizza supporti antivibranti su tutti i contatti elettrici; le unità standard vedrebbero l'allentamento delle viti dopo sei mesi vicino a una turbina.

D2: In che modo questa unità gestisce i fulmini comuni nei parchi eolici aperti?

R: Ogni sottostazione di tipo europeo packaged per energia eolica è dotata di scaricatori di sovratensione di tipo 1+2 su entrambi i lati AT e BT (capacità di scarica 25 kA per polo). Inoltre, il serbatoio del trasformatore è dotato di un capocorda di messa a terra diretta, dimensionato per un cavo in rame da 120 mm². Nel nostro test di fabbrica, simuliamo impulsi di fulmini da 10/350μs fino a 100kA senza flashover interno.

D3: Questa sottostazione può essere utilizzata sia per l'energia eolica onshore che offshore?

R: Onshore, assolutamente. Per l'offshore, offriamo una versione aggiornata denominata "Pacchetto Offshore". La sottostazione standard europea confezionata per energia eolica ha un grado di protezione IP54, adatta per le zone costiere onshore. Per l'offshore (su piattaforma di turbina o fondazione con rivestimento), eseguiamo l'aggiornamento a IP66, utilizziamo il rivestimento di grado marino C5-M (spessore superiore a 400 μm) e sostituiamo tutti i bulloni in acciaio standard con acciaio inossidabile 316L. L'olio del trasformatore viene sostituito con estere naturale (biodegradabile) per soddisfare le normative ambientali.

Q4: Quali sono gli scenari applicativi più comuni per questa unità?

R: Quattro applicazioni principali:

Dettagli di produzione

Come Lugao Power costruisce una migliore sottostazione di tipo europeo compattata per l'energia eolica

Dettaglio 1: Ingegneria antivibrante

La maggior parte dei guasti alle sottostazioni nei parchi eolici è riconducibile all’allentamento delle connessioni causato dall’oscillazione costante della turbina (0,5–2 Hz). La nostra soluzione: ogni connessione sbarre utilizza molle a disco Belleville sotto la testa del bullone, mantenendo la forza di serraggio anche quando i componenti vibrano. Le morsettiere sono del tipo con morsetto a gabbia (non con morsetto a vite). Le fascette interne sono sostituite con fascette di bloccaggio in acciaio inossidabile. Risultato: dopo 5.000 ore di vibrazione simulata (2 g, scansione da 5 a 200 Hz), la ritenzione della coppia rimane >90% del valore iniziale.

Dettaglio 2: Progettazione del trasformatore per il ciclo eolico

I trasformatori di distribuzione standard vedono carichi costanti. I trasformatori eolici registrano rapide oscillazioni dallo 0% al 110% in meno di 10 secondi. NostroSottostazione di tipo europeo confezionata per energia eolicautilizza un nucleo ad elevata resistenza al cortocircuito con pressione di bloccaggio assiale di 4,5 MPa (rispetto allo standard di settore di 2,5 MPa). Gli avvolgimenti sono conduttori continuamente trasposti (CTC) anziché più fili paralleli, eliminando le perdite di corrente circolante durante carichi sbilanciati. Aggiungiamo anche sensori di temperatura in fibra ottica incorporati direttamente nell'avvolgimento BT (non solo i migliori termometri dell'olio) che forniscono dati hotspot in tempo reale al controller della turbina.

Dettaglio 3: Protezione dalla corrosione oltre la verniciatura

I parchi eolici si trovano in ambienti di classe da C3 (entroterra) a C5-M (offshore). La verniciatura a polvere standard non funziona sui bordi tagliati. Il nostro processo:

1. Sigillatura dei bordi: ogni bordo tagliato al laser riceve un cordone di sigillante epossidico prima della verniciatura.

2. Primer ricco di zinco: 80μm di primer epossidico con polvere di zinco al 95% (protezione sacrificale).

3. Strato intermedio: 100μm di resina epossidica ad alto spessore.

4. Finitura: 80μm di poliuretano (RAL 7035 grigio chiaro o personalizzato).

DFT totale (spessore del film secco) = minimo 260μm. Testato in nebbia salina per 1.500 ore senza scorrimento (ASTM B117).

Il nostro vantaggio rispetto alla concorrenza

Perché scegliere Lugao Power per le sottostazioni eoliche?

Oltre 10 anni di produzione di apparecchiature elettriche

Team dedicato all'ingegneria dei trasformatori e dei quadri di media tensione

Soluzioni per sottostazioni eoliche da 1MVA a 8MVA

Test di fabbrica prima della spedizione

Progetti personalizzati per progetti eolici onshore e costieri

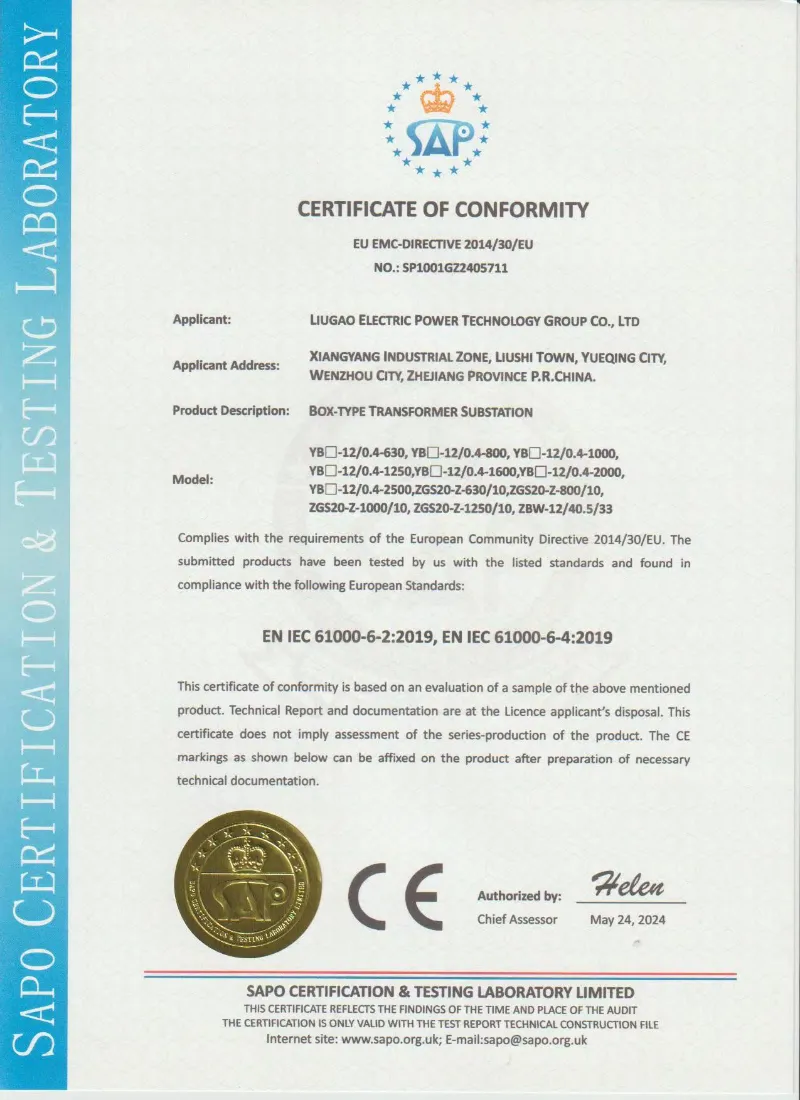

Produzione e test conformi allo standard IEC
