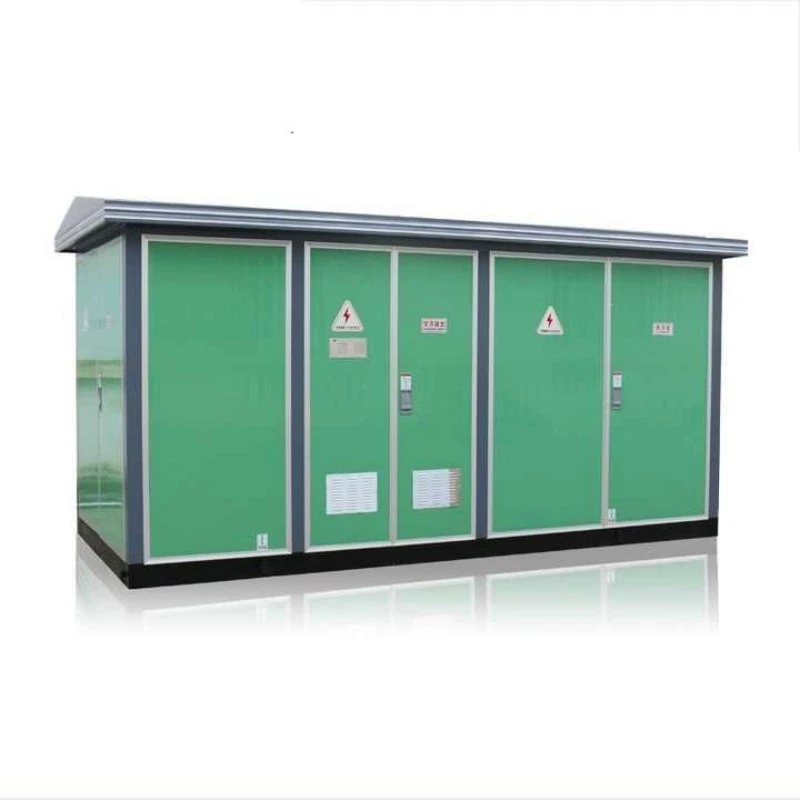

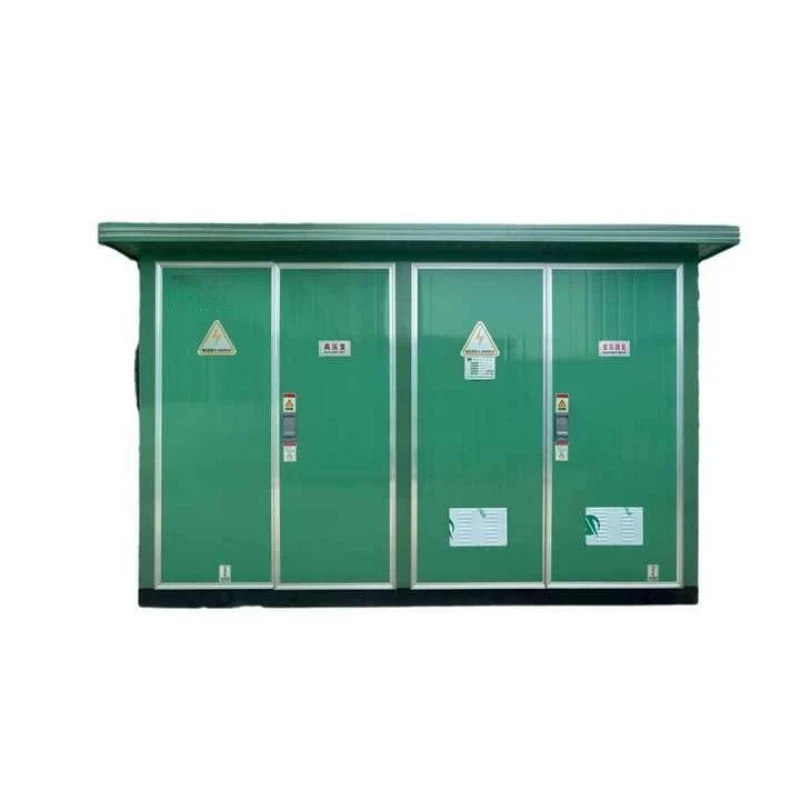

Sottostazione prefabbricata compatta di tipo europeo

Una sottostazione prefabbricata compatta di tipo europeo è un'unità di distribuzione dell'energia chiusa a tre camere, assemblata in fabbrica, progettata per ricevere, trasformare e distribuire elettricità a media tensione a carichi a bassa tensione. A differenza delle tradizionali sottostazioni in cemento che richiedono settimane di costruzione in loco, questa unità arriva pronta per il collegamento.

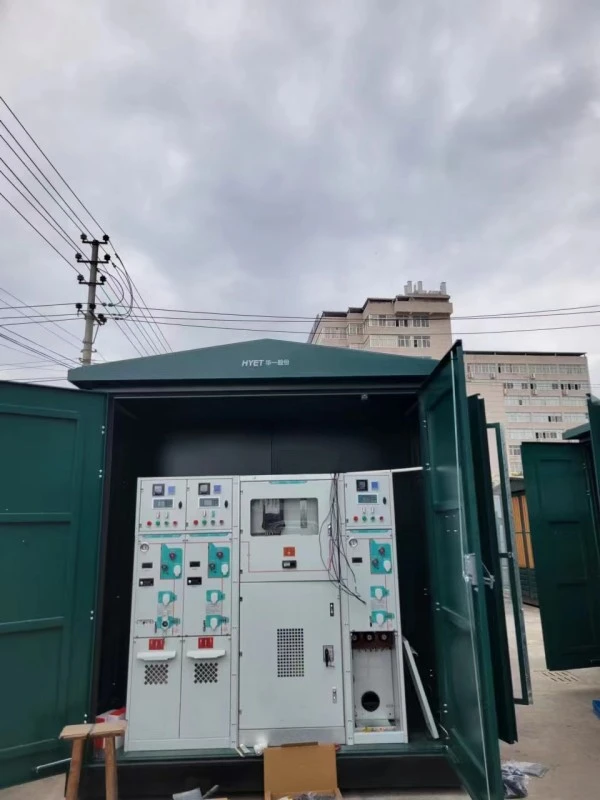

Che cos'è?

La sottostazione prefabbricata compatta di tipo europeo (nota anche come aSottostazione box europea) è costituito da tre compartimenti distinti e separati:

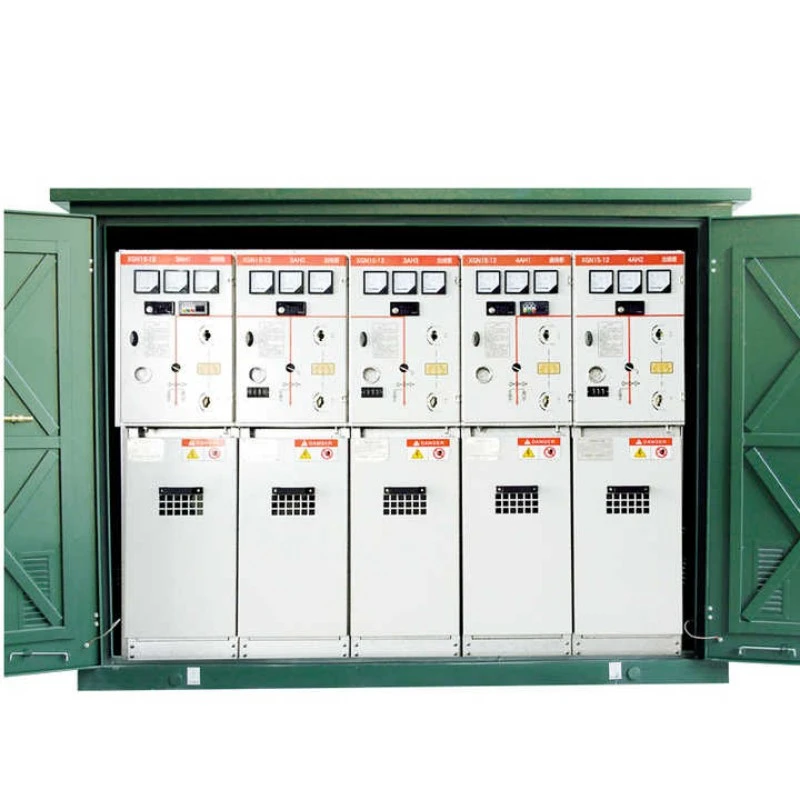

1. Scompartimento alta tensione (AT): ospita quadri, relè di protezione e dispositivi di misurazione.

2. Scomparto trasformatore: contiene un trasformatore a bagno d'olio o a secco.

3. Compartimento di bassa tensione (BT): contiene pannelli di distribuzione, interruttori automatici e alimentatori in uscita.

Queste tre camere sono disposte a forma di "I" o "II" all'interno di un unico involucro in acciaio o composito resistente alle intemperie. Ogni compartimento è fisicamente separato da partizioni metalliche per impedire la propagazione dei guasti.

Cosa può fare?

Questa apparecchiatura svolge tre funzioni fondamentali:

1. Conversione di tensione step-down: converte la media tensione in ingresso (6 kV, 10 kV, 20 kV, 35 kV) in bassa tensione utilizzabile (400 V, 230 V).

2. Protezione e isolamento: isola automaticamente i circuiti guasti tramite fusibili o interruttori automatici, proteggendo le risorse a valle.

3. Gestione del carico: distribuisce l'alimentazione a più circuiti in uscita, consentendo commutazione, misurazione e monitoraggio selettivi.

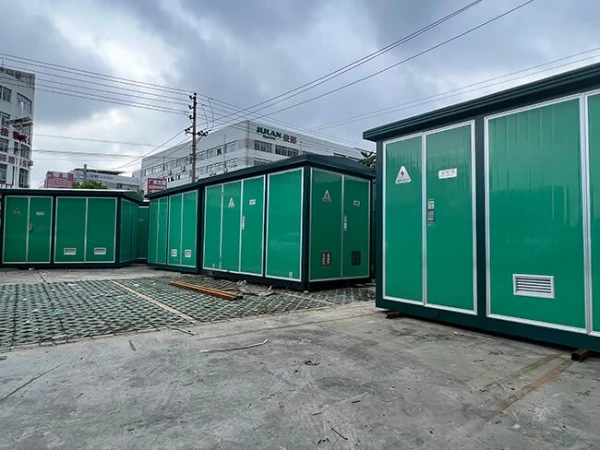

Poiché la sottostazione prefabbricata compatta di tipo europeo è precablata e testata in fabbrica, elimina complessi errori di cablaggio in loco. Funge da centro nevralgico per la distribuzione finale dell’energia in complessi residenziali, fabbriche, parchi solari e stazioni di ricarica per veicoli elettrici.

Vantaggi del prodotto

Quando si sceglie la sottostazione prefabbricata compatta di tipo europeo di Lugao Power, si ottengono cinque distinti vantaggi competitivi rispetto alle sottostazioni convenzionali e alle alternative di tipo americano.

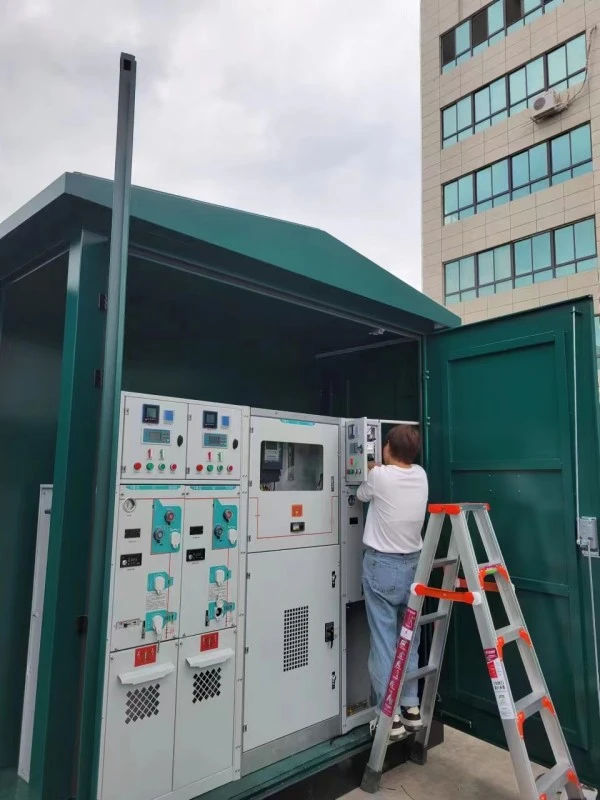

Vantaggio 1: Sicurezza superiore del personale

Il design "compartimentato" a tre compartimenti è il segno distintivo di qualsiasi vera sottostazione prefabbricata compatta di tipo europeo. Ogni sezione è completamente interbloccata con interblocchi meccanici ed elettrici. Ad esempio, la porta di bassa tensione non può aprirsi a meno che l'interruttore principale non sia spento; la porta AT non può aprirsi a meno che il sezionatore di terra non sia CHIUSO. Questa logica di sicurezza sequenziale impedisce l'esposizione del fronte vivo, riducendo drasticamente i rischi di archi elettrici per gli operatori. Le sottostazioni di tipo americano, al contrario, spesso hanno parti sotto tensione esposte durante la sostituzione dei fusibili.

Vantaggio 2: capacità di alimentazione ininterrotta

A differenza delle unità di tipo americano in cui la sostituzione di un fusibile richiede la diseccitazione dell'intero trasformatore, la nostra sottostazione prefabbricata compatta di tipo europeo consente una manutenzione indipendente. È possibile aprire lo scomparto BT per la lettura del contatore mentre il lato AT rimane sotto tensione. Le versioni più avanzate possono ospitare una RMU (Ring Main Unit) a commutazione di loop, consentendo una configurazione "due ingressi, due uscite" che mantiene l'alimentazione ai clienti a valle anche durante i guasti a monte. Ciò lo rende indispensabile per ospedali e data center.

Vantaggio 3: Eccellente gestione termica

Ogni scomparto del trasformatore è dotato di ventilazione forzata (ventilatori automatici controllati termostaticamente) più alette di convezione naturale. La separazione fisica fa sì che il calore generato dal trasformatore non influenzi i relè elettronici sensibili nel compartimento HV. I nostri test mostrano che la temperatura interna rimane inferiore di 15–20°C rispetto ai modelli non segmentati durante i picchi di carico estivi, prolungando direttamente la durata dell'isolamento.

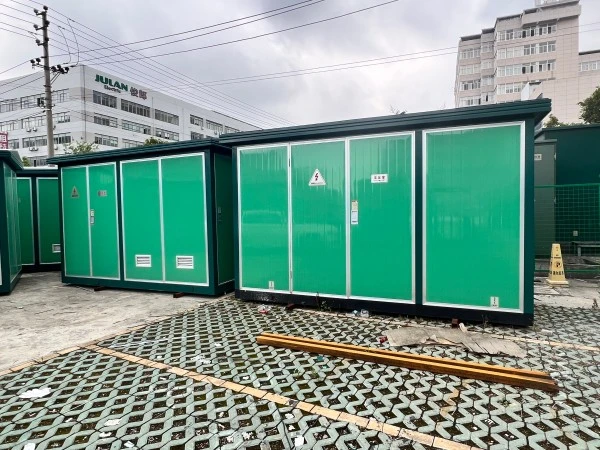

Vantaggio 4: Estrema Adattabilità Ambientale

Costruito con un grado minimo di protezione IP54 (a prova di polvere e protetto contro i getti d'acqua), l'involucro resiste alla nebbia salina, alle tempeste di sabbia e alla pioggia battente. Un traferro di 40 mm e riscaldatori anticondensa prevengono l'umidità interna. Intervallo di funzionamento: da -40°C a +55°C. Questa robustezza è il motivo per cui la sottostazione prefabbricata compatta di tipo europeo è la scelta predefinita per i parchi eolici costieri e i progetti solari nel deserto.

Vantaggio 5: costo totale di proprietà (TCO) inferiore

Il prezzo di acquisto iniziale può essere superiore del 15-20% rispetto a un'unità comparabile di tipo americano, ma il TCO su 20 anni è inferiore del 30%. Perché? Le unità di tipo europeo hanno componenti modulari sostituibili (si sostituisce solo un fusibile difettoso, non l'intera sbarra collettrice). Le coppe di contenimento dell'olio prevengono la contaminazione del terreno. Opere civili minime (solo una piattaforma piana di cemento) rispetto alla costruzione di una stanza di cemento consentono di risparmiare $ 5.000-$ 10.000 per unità in manodopera di installazione.

Caratteristiche del prodotto

Di seguito sono riportate le caratteristiche ingegneristiche specifiche della nostra Sottostazione Prefabbricata Compatta di tipo Europeo:

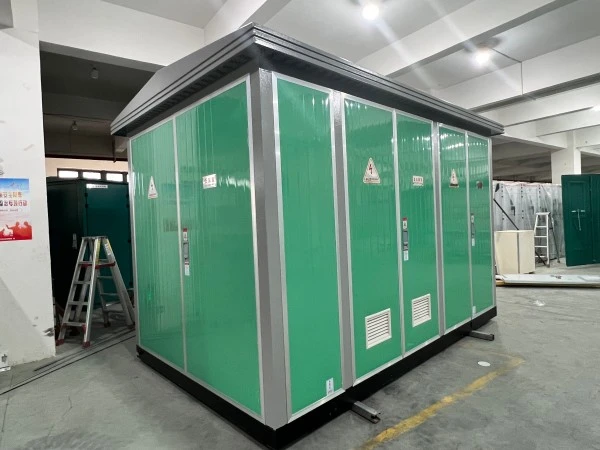

Dettagli di produzione

Lugao Power produce ogni sottostazione compatta prefabbricata di tipo europeo nel nostro stabilimento di 25.000 m² certificato ISO 9001. Di seguito sono riportati i principali dettagli produttivi che differenziano la nostra qualità.

Selezione dei materiali

Acciaio: acciaio zincato DX51D+Z275 importato, tranciato e piegato su un punzone a torretta CNC (tolleranza ± 0,2 mm).

GRP (poliestere rinforzato con vetro): offerto per ordini costieri: zero corrosione, ma costi più elevati. Ignifugo classe VO (UL94).

Nucleo del trasformatore: metallo amorfo o acciaio al silicio CRGO (grado M5, spessore 0,23 mm). Perdite a vuoto ridotte del 70% rispetto all'acciaio standard.

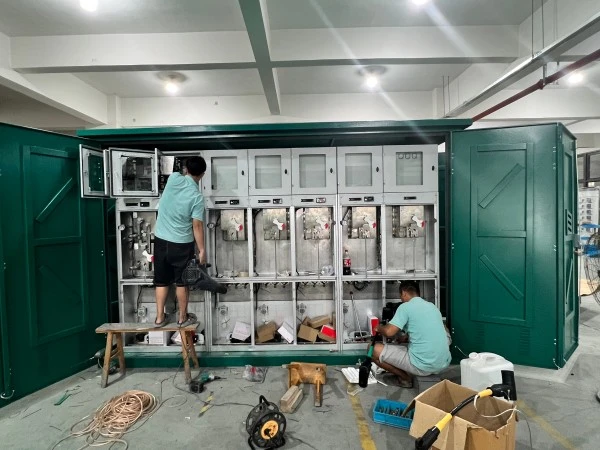

Processo di assemblaggio

Fabbricazione dello scomparto: maschere di saldatura separate per le sezioni AT, trasformatore e BT. Ogni scomparto è sottoposto a prova di tenuta con una soluzione di sapone (per il contenimento dell'olio).

Verniciatura: Pretrattamento (sgrassaggio, fosfatazione) → Primer epossidico (80μm) → Finitura poliestere (70μm). Test in nebbia salina: 720 ore senza dispersione.

Cablaggio interno: cavi in ​​rame senza alogeni, resistenti a 90°C, crimpati con matrici esagonali (test di estrazione >200N). Tutti i terminali sono etichettati con contrassegni termoretraibili.

Installazione del trasformatore: I trasformatori riempiti d'olio vengono sottoposti ad essiccazione sotto vuoto (umidità residua <0,5%). I trasformatori a secco vengono impregnati due volte sotto vuoto (VPI).

Controlli di controllo qualità

1. Prova dielettrica: 28kV/1min per lato AT; 3kV/1min per il lato BT.

2. Funzionamento in riscaldamento: pieno carico a 40°C ambiente per 8 ore; aumento della temperatura monitorato da 12 sensori PT100.

3. Test IP: camera di polvere per 8 ore, seguita da test del getto d'acqua (ugello da 12,5 mm a 100 litri/min).

4. Test dell'interblocco funzionale: 50 cicli di apertura-chiusura su ogni interruttore.

Opzioni di personalizzazione

1. Colore: standard RAL 7035 (grigio chiaro); qualsiasi codice RAL su richiesta (+15 giorni di lead time).

2. Ingresso cavi: dal basso (attraverso lo zoccolo) o laterale (piastre pressacavo).

3. Funzionalità intelligenti: monitoraggio remoto abilitato per IoT (corrente, tensione, temperatura, stato della porta) tramite 4G/WiFi.

Imballaggio, spedizione, garanzia

Imballaggio e spedizione

Ciascuna sottostazione prefabbricata compatta di tipo europeo viene sollevata utilizzando quattro golfari di sollevamento integrati (testati fino a 2 volte il peso lordo). Procedura di imballaggio:

● Interno: confezioni di gel di silice (2 kg) posizionate all'interno di ogni scomparto per assorbire l'umidità durante il trasporto.

● Ingressi cavi: sigillati con tappi di plastica e nastro autovulcanizzante.

● Esterno: avvolto in materiale estensibile con pellicola VCI (inibitore della corrosione del vapore), quindi coperto con un telone impermeabile per carichi pesanti.

● Imballo: imbullonato su un pattino di spedizione in acciaio (altezza 1200 mm per le tasche del carrello elevatore). Protezioni angolari e fasce di reggiatura.

Tempi di consegna: 25 giorni lavorativi per unità standard da 630kVA; 35 giorni per ordini personalizzati (inclusa la misurazione intelligente).

Garanzia e post-vendita

Periodo di garanzia: 12 mesi dalla data di messa in servizio o 14 mesi dalla spedizione (a seconda di quale evento si verifica per primo).

Copertura: tutti i difetti di fabbricazione nei materiali o nella lavorazione. Non copre i danni derivanti da fulmini, allagamenti, sovraccarichi oltre quelli indicati sulla targa o modifiche non autorizzate.
